1683nm 10mW fiberkoblet laser

Innholdsfortegnelse

1. Introduksjon av 1683nm 10mW fiberkoblet laser

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

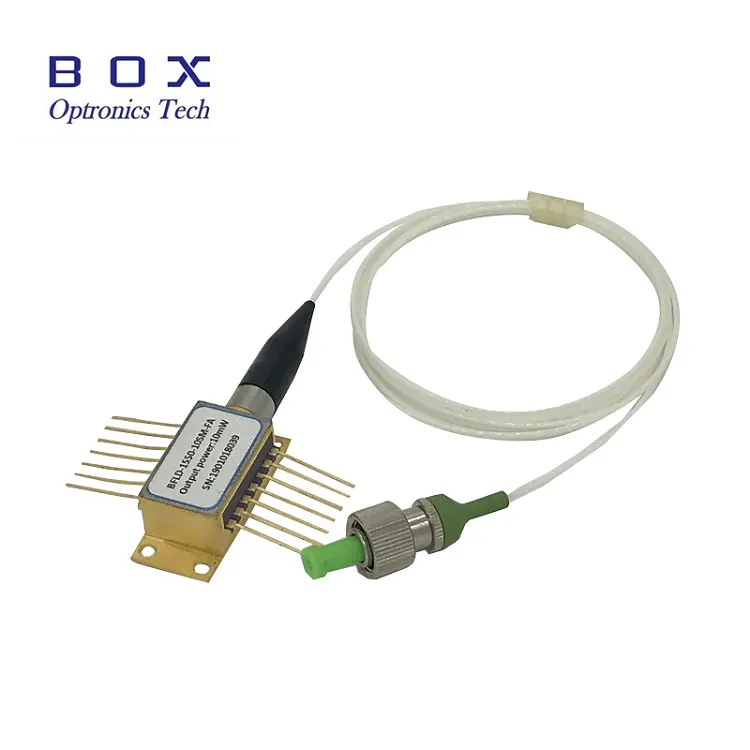

1683nm 10mW fiberkoblet laser tar i bruk MQW DFB brikke, sentral bølgelengde 1683nm, bølgelengdetoleranse er +/-1nm, typisk utgang effekt 10mW, 14-pinners BTF-pakke, kompatibel med Telcordia GR-468 og RoHS. Med en enkeltmodusfiber og en FC/APC-kontakt, den er ideell for TDLAS og C2H6 gass deteksjonssystemer.

Produkt Spesifikasjoner

Produkt Funksjoner

● Høy stabil 10mW optisk utgang;

● Bransjestandard, 14PIN sommerfuglpakke;

● Innebygd TEC og optisk isolator;

● Multikvante brønn (MQW) distributed-feedback (DFB) laser

●

Produkt Søknader

● Avstembar diodelaser absorpsjonsspektroskopi;

● C2H6 Overvåking;

● Miljømessig luftkvalitet overvåking;

● Optisk fiberføling & laserdeteksjon.

Produkt Detaljer

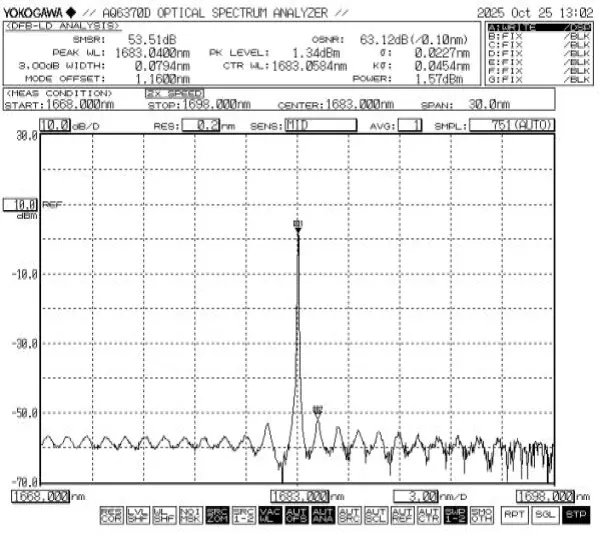

● Typisk spektrum: 1683nm, +/-1nm WL-toleranse.

● Vanlige spørsmål

(1) Hva er fibertypen og koblingsspesifikasjonen?

--Standardkonfigurasjon bruker enkeltmodusfiber med en FC/APC kontakt.

(2) Hva er pakketypen og monteringsmetoden?

--1683nm 10mW fiberkoblet laser er plassert i en standard 14-pinners sommerfuglpakke, kompatibel med vanlige lasersockets og montering inventar. Det følger med monteringshull for skruefiksering eller termisk pute vedlegg.

(3) Er prøvetesting tilgjengelig? Hvilke tjenester tilbys for masseinnkjøp?

-- Prøvetesting og prøveproduksjon med små volum støttes. For bulk anskaffelser tilbyr vi volumpriser, fabrikktestrapporter, tilpasset parametere (som fiberlengde, kappetype og kontakttype).

Bestilling informasjon

f.eks: BFLD-1683-10SM-FA

(Bestillingsinformasjon: 1683nm 10mW fiberkoblet laser, 14-pins sommerfugl pakke, med SM-fiber, FC/APC-kontakt, type1 pin-out).

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
