1574nm DFB Laser Diode for CO2 Sensing

Produktoversikt-1574nm DFB Laser Diode for CO2 Sensing

1574nm DFB-laserdioden for CO2-sensoren leverer 10mWor 20mW optisk utgangseffekt gjennom enkeltmodusfiber eller polarisasjonsvedlikeholdende fiber med en FC/APC-kontakt.

Med en smal spektral linjebredde på 3MHz typisk (FWHM) og et høyt sidemodusundertrykkelsesforhold på ≥35dB (40dB typisk), gir DFB-laseren den spektrale renheten og bølgelengdepresisjonen som kreves for avstembar diodelaserabsorpsjonsspektroskopi (TDLAS) og andre høyoppløselige gassdeteksjonsteknikker.

Innebygd i en industristandard 14-pins sommerfuglpakke med to pinout-konfigurasjonsalternativer, integrert med en TEC, termistor, monitor PD og isolator. Laseren er kompatibel med standard sommerfugllaserdriverkort og systemdesign.

Nøkkelfunksjoner-1574nm DFB Laser Diode for CO2 Sensing

· Senterbølgelengde: 1574nm (område 1573–1575nm), tilpasset CO2-gassabsorpsjonslinjen

· Høy optisk utgangseffekt: 10mW eller 20mW

· Bred modulasjonsbåndbredde: 2,5 GHz typisk (-3dB)

· Innebygd optisk isolator: ≥30dB isolasjon

· Integrert termoelektrisk kjøler (TEC) og 10kΩ termistor for bølgelengdestabilisering

· Bølgelengdetemperaturkoeffisient: 0,09 nm/°C typisk (15°C til 35°C)

· Bølgelengdestrømkoeffisient: 0,01nm/mA typisk for bølgelengdeinnstilling

· Industristandard 14-pins sommerfuglpakke, type 1 og type 2 pinout alternativer

· Lavterskelstrøm: 10mA~35mA

· Monitorfotodiode integrert for strømovervåking

Typiske bruksområder-1574nm DFB Laser Diode for CO2 Sensing

· CO2-gassdeteksjon og overvåking basert på tunable diode laser absorption spectroscopy (TDLAS)

· Bølgelengdemodulasjonsspektroskopi (WMS) for høyfølsom CO₂- og sporgassdeteksjon

· Fiberoptiske sensorsystemer basert på FBG og interferometriske måleteknikker

· Optisk fiberkommunikasjon test- og måleutstyr

· Prøvinger for pusteanalyse og biomedisinsk gasssensor

· Forskning og utvikling i fotonikk- og optiske sanselaboratorier

· OEM-integrering i gassanalysatorer og miljøovervåkingsinstrumenter

Produktspesifikasjoner-1574nm DFB Laser Diode for CO2 Sensing

Absolutte maksimale rangeringer

Elektro-optiske egenskaper (T = 25°C lasertemperatur)

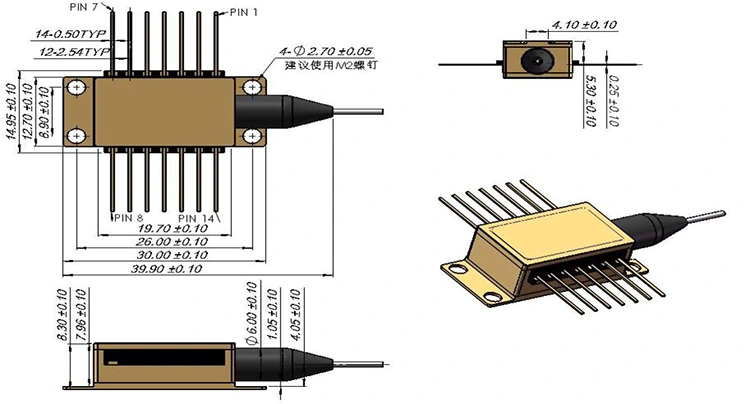

Pakke- og pinnedefinisjon -1574nm DFB-laserdiode for CO2-sensor

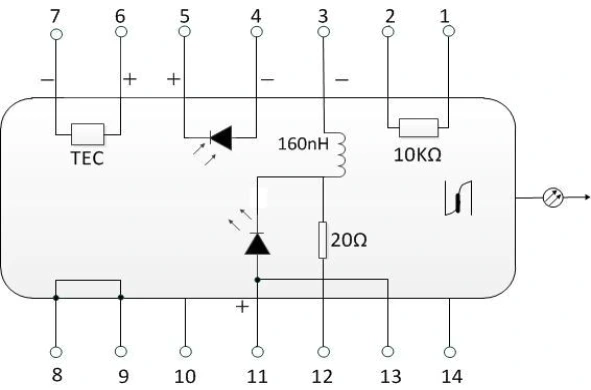

Type 1-pinkonfigurasjon

Type 2 pin konfigurasjon

Bestillingsinformasjon

Modellnomenklatur

BFLD - XXXX - XX - XX - XX X

Eksempel: BFLD-1574-20PM-FA2

Ofte stilte spørsmål (FAQ) -1574nm DFB-laserdiode for CO2-sensor

Spørsmål: Hvordan forbedrer den integrerte TEC CO2-sensorytelsen?

A: Den integrerte TEC og termistoren stabiliserer laserbrikketemperaturen, og minimerer bølgelengde og utgangseffektdrift. Siden DFB-laserbølgelengden er temperaturavhengig, hjelper presis termisk kontroll å opprettholde justeringen med mål-CO₂-absorpsjonsfunksjonen. TEC gir grov bølgelengdejustering, mens fin bølgelengdeinnstilling kan oppnås gjennom injeksjonsstrømmodulering.

Spørsmål: Hvorfor er en innebygd optisk isolator viktig for gasssensorsystemer?

A: Den innebygde optiske isolatoren reduserer optisk tilbakemelding forårsaket av refleksjoner fra fiberforbindelser og optiske komponenter. Dette forbedrer laserutgangsstabiliteten og reduserer følsomheten for eksterne optiske forstyrrelser, noe som er spesielt viktig for høysensitive TDLAS- og WMS-gassdeteksjonssystemer.

Spørsmål: Kan jeg få en egendefinert bølgelengde for en annen gassart?

A: Ja, Box Optronics leverer DFB-laserkilder med bølgelengder optimalisert for forskjellige gasssensorapplikasjoner, inkludert, men ikke begrenset til, CO2 (1574nm), CH4 (1653nm), H2O (1392nm) og O2 (760nm). Vi støtter også CWDM- og DWDM-kanalbølgelengder for kommunikasjonsapplikasjoner. Kontakt oss med dine spesifikke bølgelengdekrav, så vil ingeniørteamet vårt vurdere gjennomførbarheten.

Spørsmål: Hvilken driv- og kontrollkrets kreves for denne laseren?

A: 1574nm DFB-laseren krever en laserdiodedriver med passende strømbegrensning, en temperaturkontroller for den integrerte TEC-en, og eventuelt en modulasjonsinngang for bølgelengdeskanning i TDLAS-applikasjoner. Monitorens fotodiode kan brukes til automatisk strømkontroll (APC).
