1532nm DFB BTF laserdiode

Innholdsfortegnelse

1. Introduksjon av 1532nm DFB BTF laserdiode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

1532nm DFB BTF Laser Diode med senterbølgelengde 1532.68nm (ITU CH56), optisk utgangseffekt 10mW. Innebygd TEC og termistor muliggjør stabil drift. Under drift, koble til riktig i henhold til pin-out definisjon, kontroll kjørestrøm og temperatur innenfor nominell rekkevidde, og unngå ESD-skader og overspenningsdrift.

Produkt Spesifikasjoner

Produktfunksjoner

● Sommerfugl pakke, innebygd TEC;

● Bred temperatur pålitelighet; 

● Høy pålitelighet, rask respons, god stabilitet.

Produktapplikasjoner

● C2H2 Acetylengass sansing; 

● Optisk fiber Kommunikasjon og mikrobølgefotonisk overføring;

● Laser avstandsmålere.

Produkt Detaljer

● Typisk spektrum: 1532,68nm, +/-0,5nm bølgelengdetoleranse.

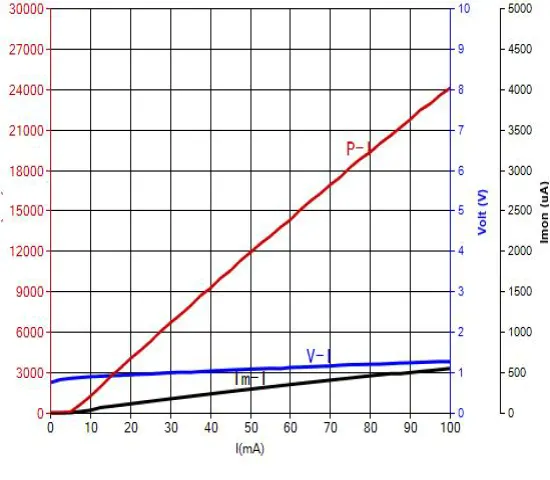

● PIV-1532nm 10mW DFB BTF-laser Diode

● FAQ-1532nm DFB BTF Laser Diode

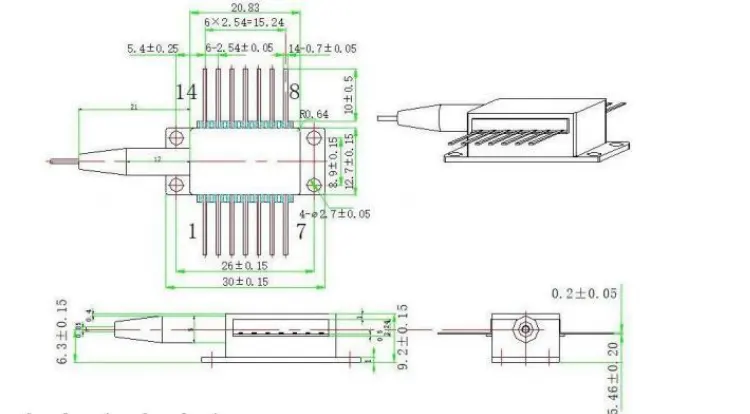

(1) Hva er BTF-pakke?

--BTF (Butterfly)-pakken er standard 14-pins sommerfuglpakke, det mest vanlige emballasjeformatet for industriell kvalitet innen optoelektronikken industri. Denne pakken integrerer laserbrikken, TEC temperaturkontroll, termistor og fotodiode, som tilbyr utmerket hermetisitet og termisk ledelsens ytelse. Det er ingen vesentlig forskjell fra standard sommerfuglemballasje; "BTF" brukes ofte som en forkortelse for "Sommerfugl" i produktet navngi.

(2) Hvilke kjøremoduser støtter dette produktet?

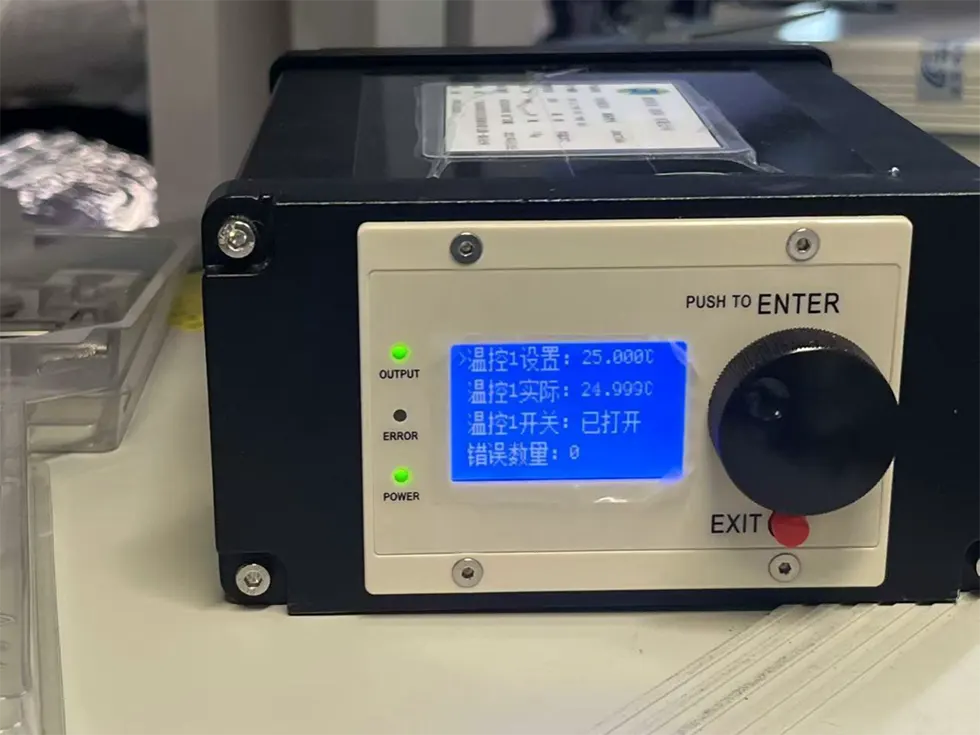

--1532nm DFB BTF Laser Diode støtter kontinuerlig bølge (CW) operasjon. En støysvak konstant strømkilde anbefales (terskel strøm ca. 5-20mA, driftsstrøm 50-90mA), sammen med en TEC kontroller for temperaturstabilisering (vanligvis satt til 25 ℃).

(3) Er prøvetesting tilgjengelig?

-- Prøvetesting og prøveproduksjon med små volum støttes. For bulk anskaffelser tilbyr vi volumpriser og prisklasser.

Bestilling informasjon

f.eks: BFLD-CH56-10SM-FA

(Bestillingsinformasjon: 1532nm DFB BTF Laser Diode, 10mW utgangseffekt, med SM fiber, FC/APC-kontakt, type 1 pin-out).

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, som dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i small trinn til ønsket nivå er nådd.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
