1567nm DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 1567nm DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

1567nm DFB sommerfugllaserdiode med multikvante vel DFB struktur og 14-pins sommerfuglpakke. Den integrerer TEC og termistor, støtter SMF 28e enkeltmodus eller polarisasjonsvedlikeholdende fiber utgang, med typisk 10mW utgangseffekt, driftstemperatur -20~+70 ℃, RoHS-kompatibel. Merk ESD beskyttelse, og ikke overskride absolutte maksimale klassifiseringer.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasere;

● Fiber typen kan være SMF-28e eller PM fiber;

● 14-pinners sommerfuglpakke med høy stabilitet;

● Stabil 10mW utgang, høy SMSR og god optisk isolasjon.

Produktapplikasjoner

● Optisk fiber sensor;

● Lyskilde;

● Karbonmonoksid CO-gass sansing;

● Middels og langdistanse fiberkommunikasjon og testsystemer.

1. Produktdetaljer-1567nm DFB Butterfly Laser Diode

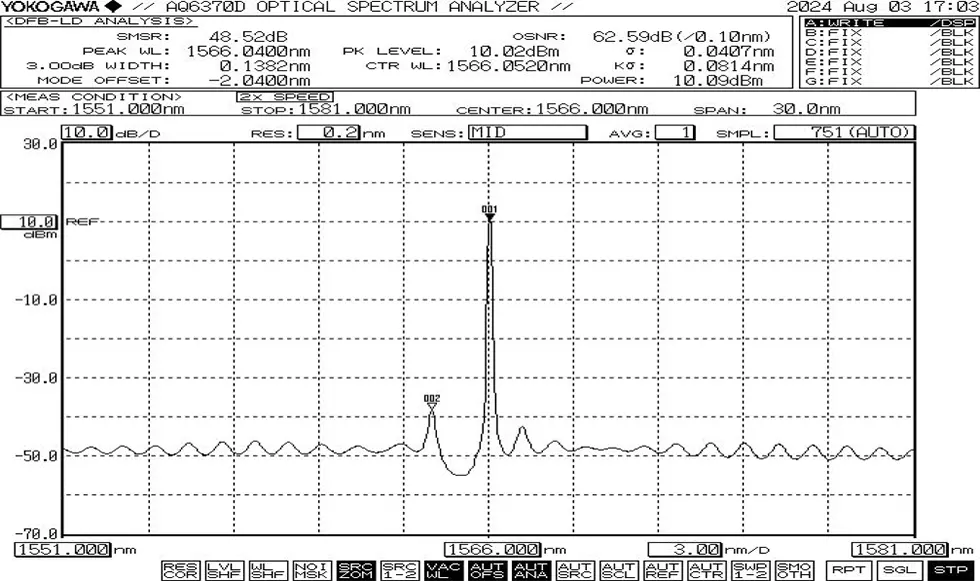

Typisk spektrum: 1567nm, +/-1nm WL-toleranse.

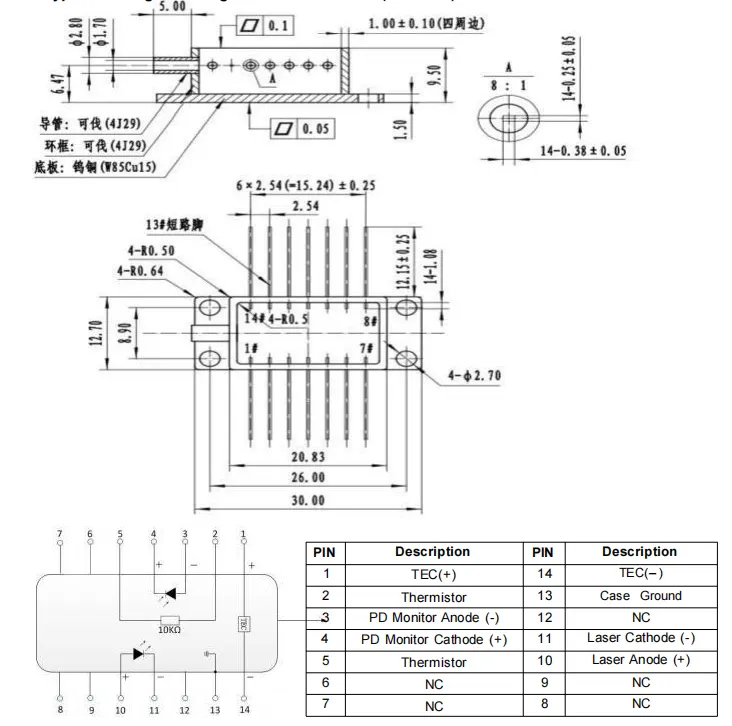

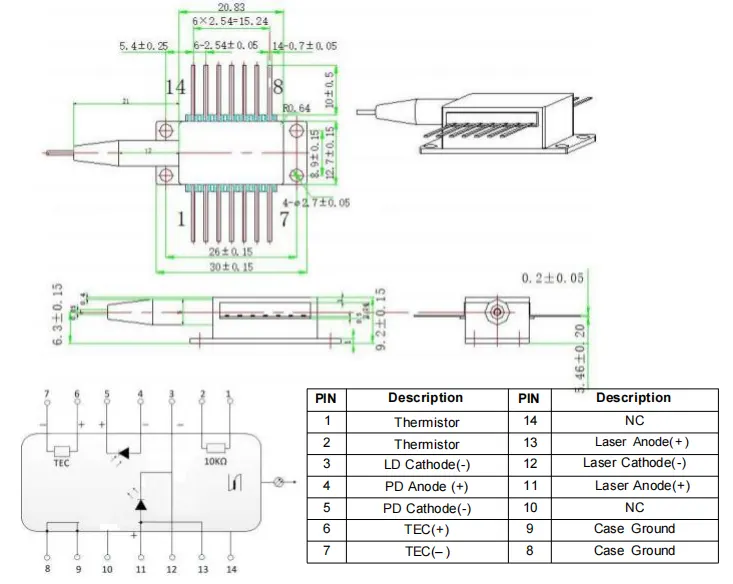

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1567nm DFB Butterfly Laser diode

>>>Type1 pin-out

>>>Type2 pin-out

Bestilling informasjon

f.eks: BFLD-1567-10SM-FA

(Bestillingsinformasjon: 1567nm DFB Butterfly Laser Diode, 14-pins sommerfugl pakke, 10mW utgangseffekt, med SM-fiber, FC/APC-kontakt, type1 pin-out).

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

2. Kvalitetssikring og ettersalgsservice-1567nm DFB Butterfly Laser Diode

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
