1392nm 10mW DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 1392nm 10mW DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

1392nm DFB fiberkoblet laser med 14-pins sommerfugl pakke, sentral bølgelengde 1392nm, typisk utgangseffekt 10mW. Innebygd TEC, termistor, og monitor PD, som støtter SM-fiber eller PM-fiber. Det brukes hovedsakelig i H2O-føling, optiske instrumenter og testlyskilder. Merk: Koble med korrekt PIN-definisjon, hold fiberenden ren, under TEC-kontroll. Overspenning, overstrøm, ESD, høytemperaturlodding og overdreven fiberbøyning er forbudt.

Produkt Spesifikasjoner

Produkt Funksjoner

● Høy ytelse, multi-quantum well (MQW) distributed-feedback (DFB) laser;

● SMF-28e eller PM1550 fiber;

● Industri standard hermetisk forseglet 14-pins sommerfuglpakke;

● Innebygd TEC og PD.

Produkt Søknader

● Distribuert fiberoptikk sansing;

● Fiberoptisk kommunikasjon testutstyr

● Vanndampkonsentrasjon gjenkjenning;

● Kjernelyskilde for TDLAS (Tunable Diode Laser Absorption Spectroscopy) systemer;

● Forskning og laboratorium Instrumenter.

Produkt Detaljer

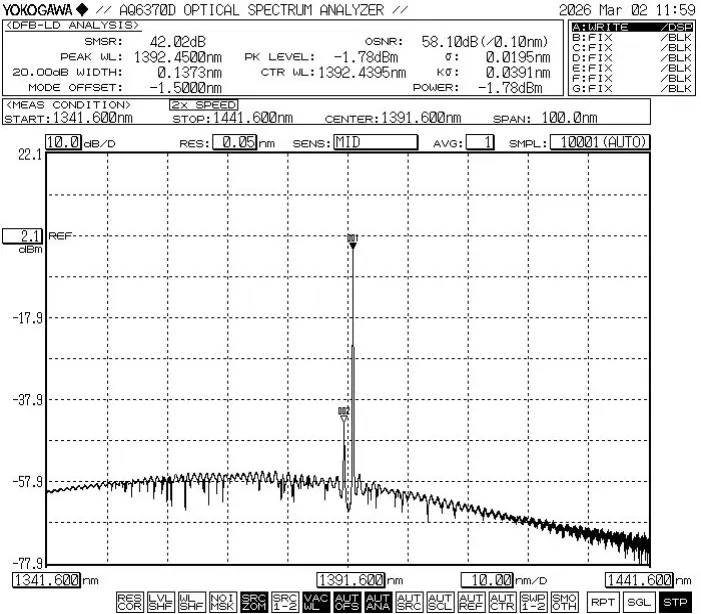

● Typisk spektrum: 1392nm, +/-1nm WL-toleranse.

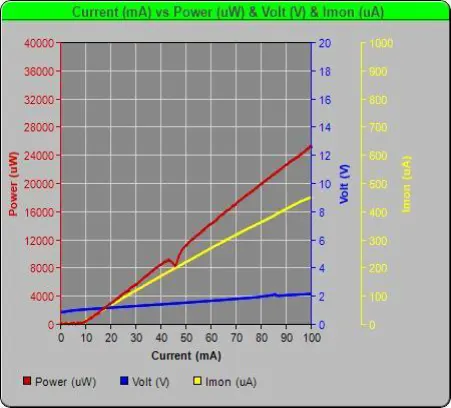

● PIV-1392nm 10mW DFB Butterfly Laser Diode

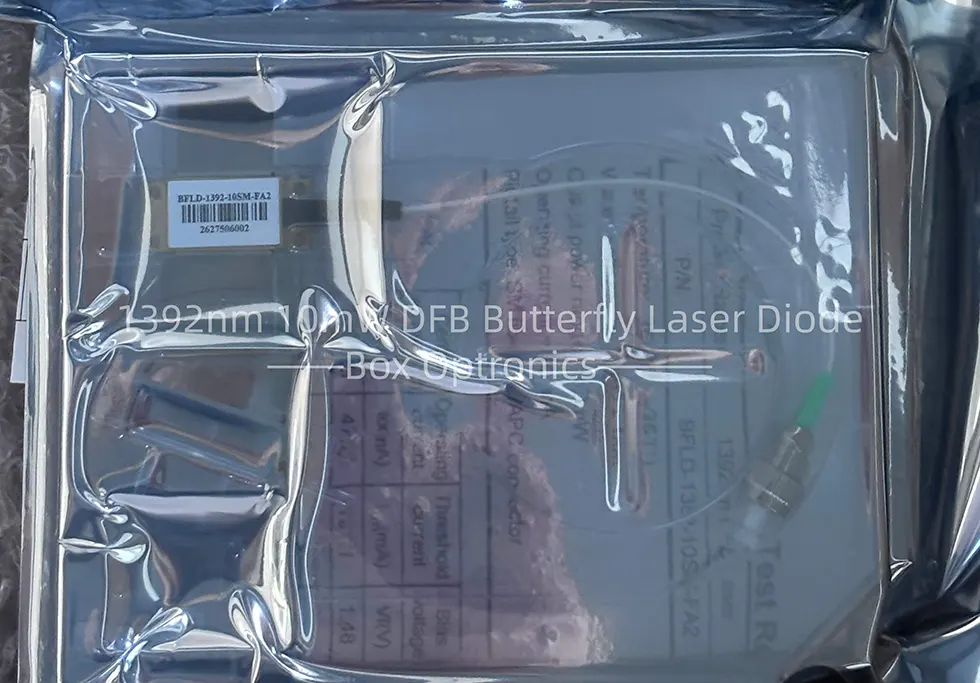

● Eksempel på pakking

Bestilling informasjon

f.eks: BFLD-1392-10SM-FA2

(Bestillingsinformasjon: 1392nm 10mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-kontakt, type 2 pin-out).

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Kontroller stabiliteten til produktets driftskrets for å forhindre skade forårsaket av pulsstrømmer.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
