Fabry Perot FP Laser Source Module

Innholdsfortegnelse

1. Introduksjon av Fabry Perot FP laserkildemodul

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og vedlikehold

12. Kvalitetssikring og ettersalgsservice

Produktintroduksjon-Fabry Perot FP laserkildemodul

Fabry Perot FP Laser Source Module bruker en halvlederlaserbrikke, en profesjonelt designet drivkrets og TEC-kontroll for å sikre sikker drift av laseren, stabil utgangseffekt og spektrum. 532nm, 785nm og 1064nm er valgfrie. Utgangseffekten er over 50mW. PC-vertskommandoer og programvare leveres for drift og integrasjon. Egnet som pumpelaserkilde for biomedisinsk og spektral analyse.

Produktspesifikasjoner-Fabry Perot FP laserkildemodul

Produktegenskaper-Fabry Perot FP Laser Source Module

● 50mW høy utgangseffekt;

● Stabil kraft og spektrum;

● 70x90x18mm Kompakt modulpakke.

Produktapplikasjoner-Fabry Perot FP laserkildemodul

● Biomedisinsk;

● Spektralanalyse;

● Optisk fibersensor.

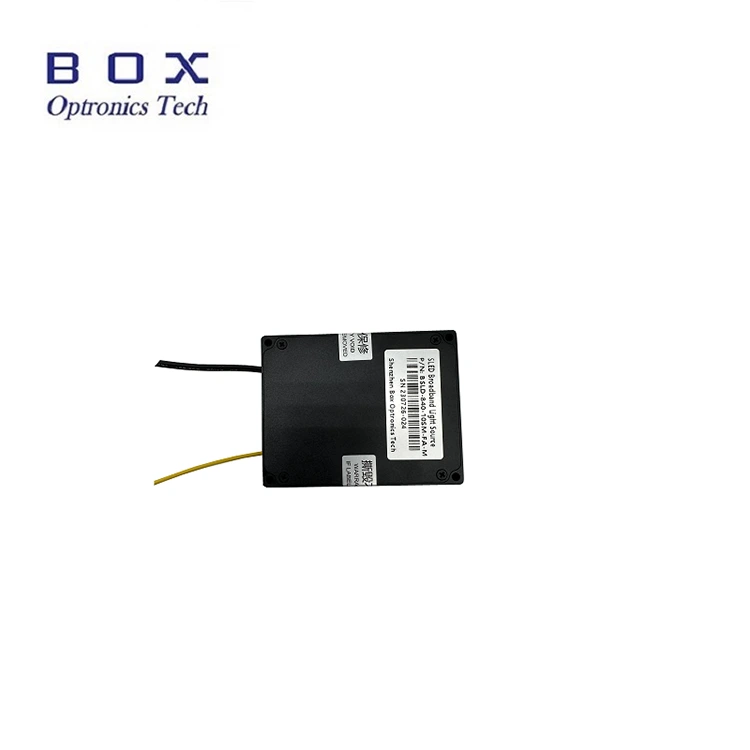

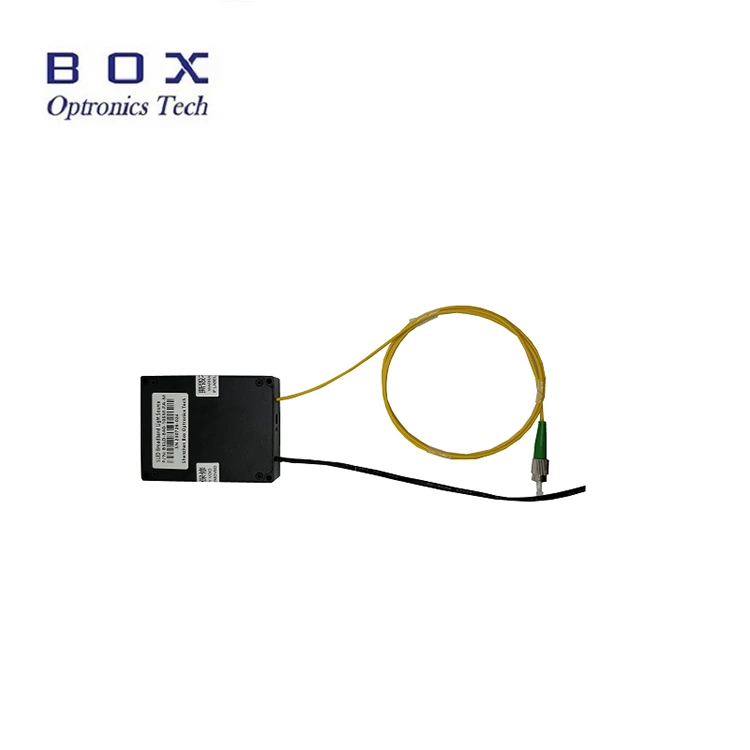

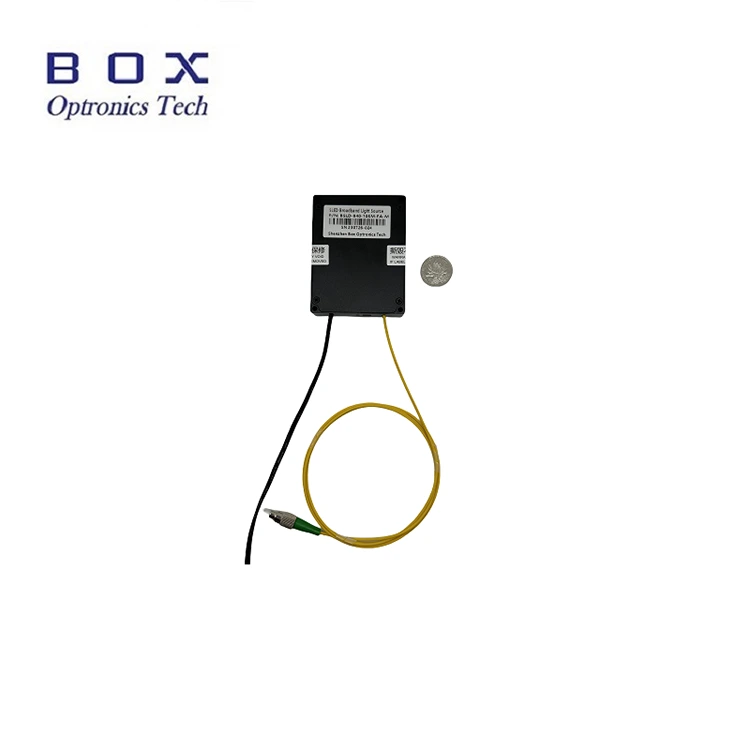

Produktdetaljer-Fabry Perot FP Laser Source Module

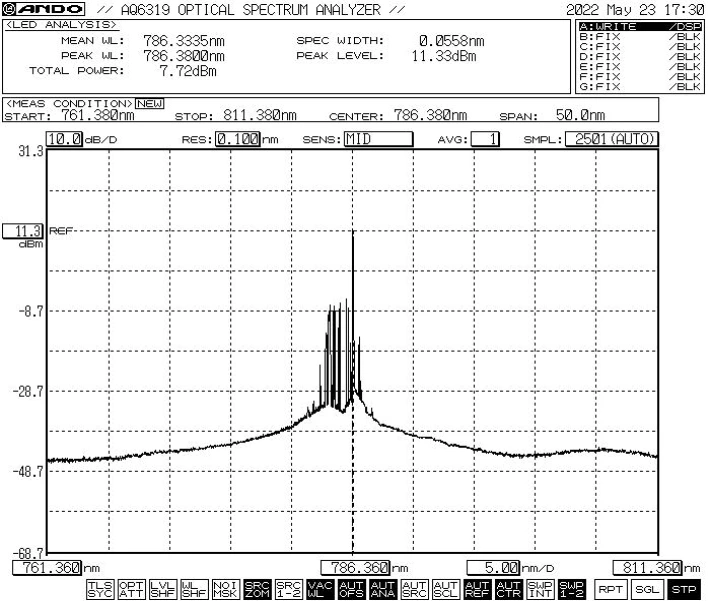

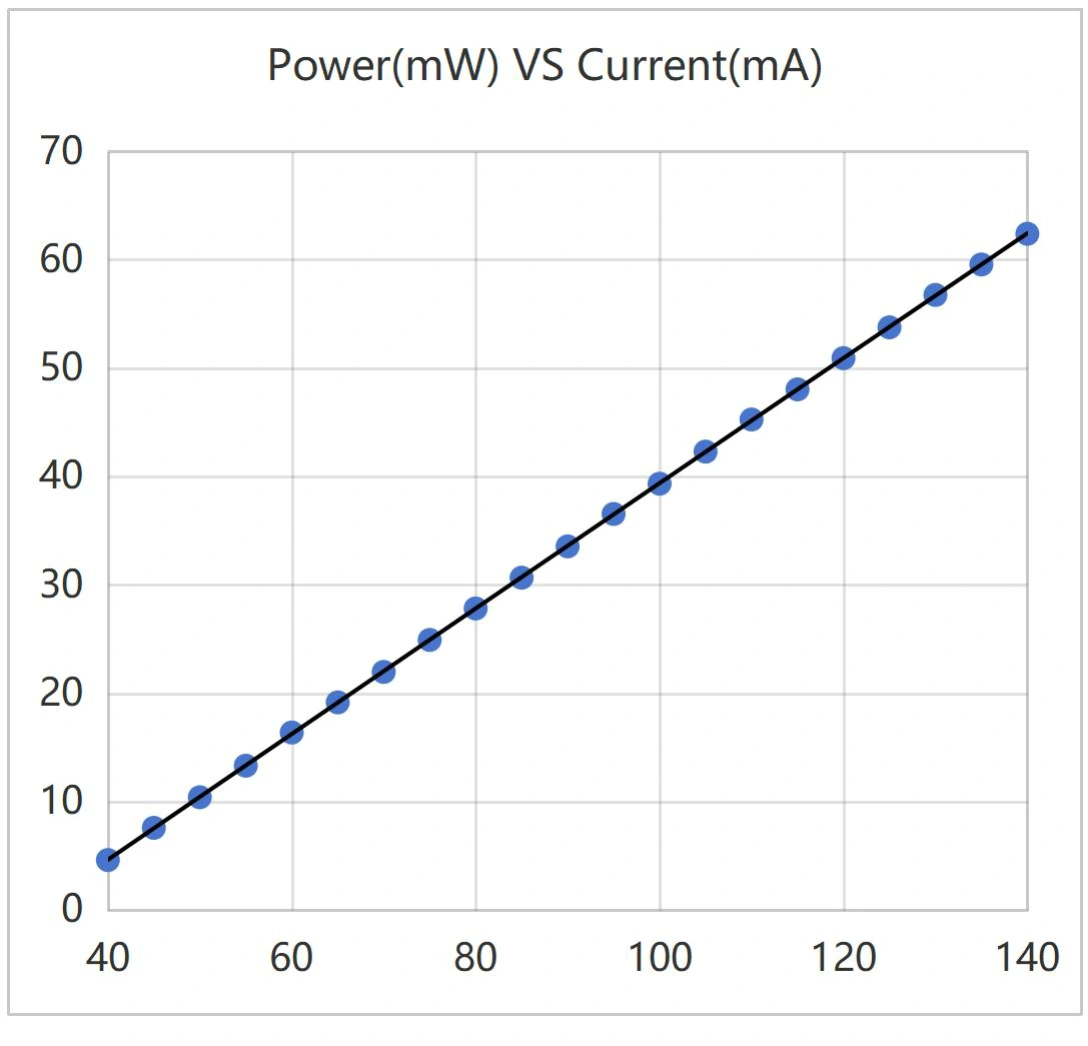

● Typisk kurve: 785nm 50mW FP-laserkilde

Driftstrinn-Fabry Perot FP laserkildemodul

Trinn 1. Utpakking: Kontroller før montering om alt tilbehør er komplett.

Trinn 2. Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Settp4. Koble til vertsdatamaskinen: Bruk USB-RS485 DB9-datakabelen til å koble Fabry Perot FP-laserkildemodulen og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 serieportdatakabelen, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

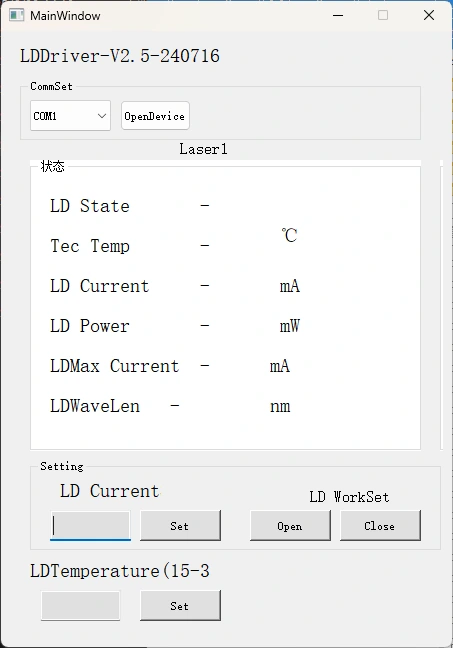

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommando eller PC-programvare for å kontrollere LD-strømmen til Fabry Perot FP Laser Source Module. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)

Trinn 6. Etter bruk klikker du på lukkeknappen, slår av strømforsyningen og kobler fra fiberforbindelsen.

Bestillingsinformasjon-Fabry Perot FP Laser Source Module

f.eks: BFL-F1064-50SM-FA-M

(Bestillingsinformasjon: Fabry Perot FP Laser Source Module, 1064nm, 50mW utgangseffekt, med SM-fiber, FC/APC-kontakt, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Dataark og testark-Fabry Perot FP Laser Source Module

Datablad

Testark

Vilkår for tilbud og betaling-Fabry Perot FP Laser Source Module

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid-Fabry Perot FP laserkildemodul

Produksjon: 10-15 virkedager. (Hvis det er noen på lager, vil det bli raskere sendt.)

Internasjonal logistikk: 3-5 virkedager.

Bruksmerknader og vedlikehold-Fabry Perot FP Laser Source Module

● Det anbefales ikke å sette inn eller fjerne de fiberoptiske kontaktene ofte, for å forhindre støvforurensning – som kan føre til økt innsettingstap – eller brenning av fiberkontaktens endeflater.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiberende-detektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene skal dekkes med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, anbefales det å bruke en fusjonsskjøtemaskin.

● Ta forholdsregler mot fuktighet, støv og korrosjon; oppbevares på et tørt sted.

Kvalitetssikring og ettersalgsservice-Fabry Perot FP laserkildemodul

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skader forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelige feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
