785nm FP Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 785nm FP Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

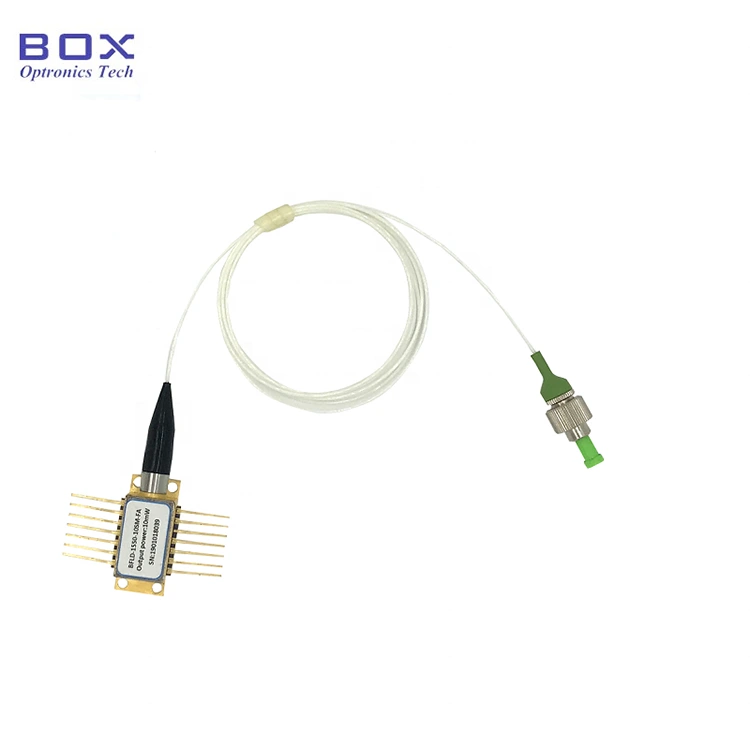

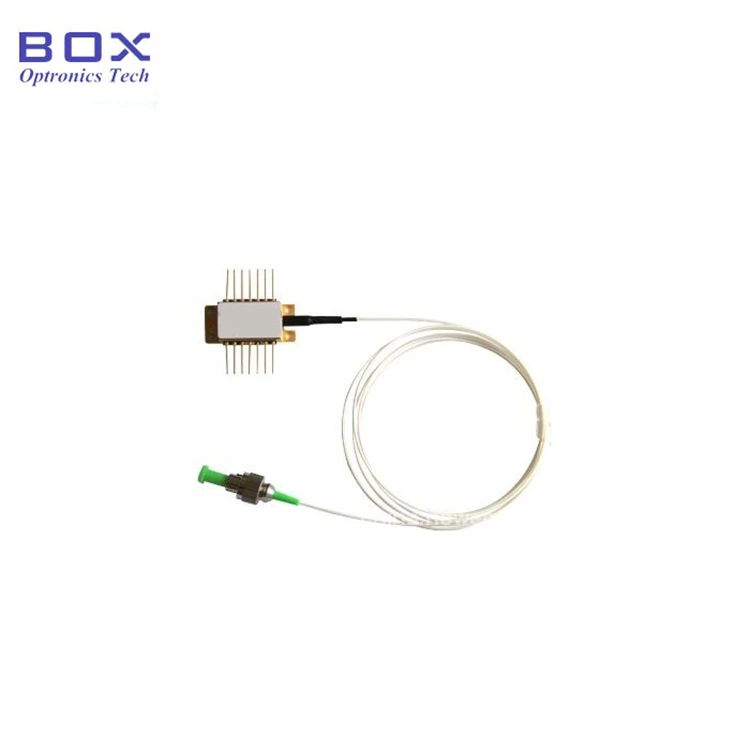

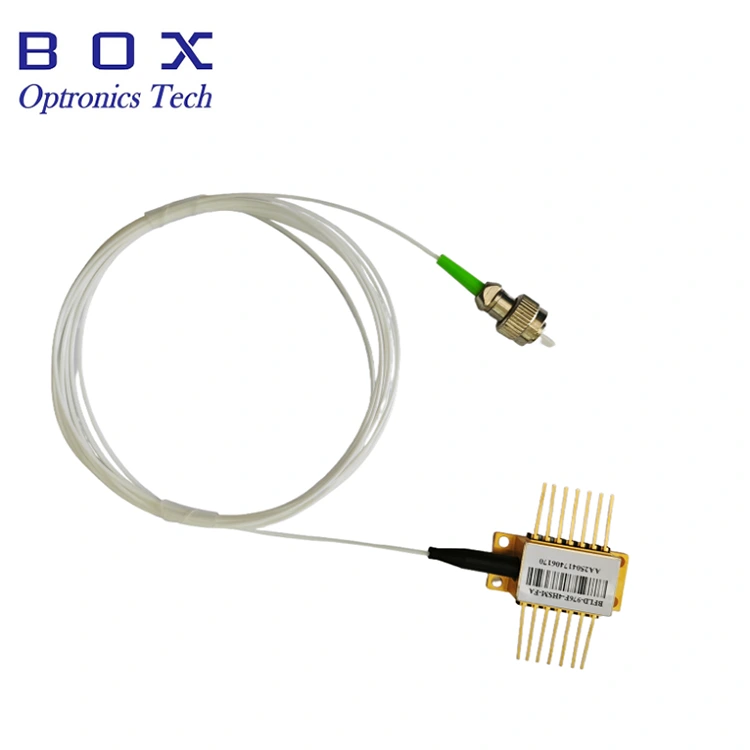

Dette er en 785nm FP Butterfly Laser Diode, med opp til 30mW utgangseffekt. Fibertype kan være SM785-HP eller PM780-HP, og integrerer TEC, monitorfotodiode og termistor. Den 900um beskyttelsesrør og FC/APC-kontakt er valgfritt. Hvis pinnene krever lodding, loddetemperaturen må ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. En modul/benkplatepakke med en driverkrets, 50mW utgangseffekt, er tilgjengelig.

Produkt Spesifikasjoner

Produktfunksjoner

● SM785-HP eller PM780-HP fiber;

● Utgangsstrøm opp til 30mW;

● 14-pinners BTF-pakke med TEC, termistor og Overvåk PD.

Produktapplikasjoner

● Lyskilde;

● Fiberoptisk sensing systemet;

● Materialbehandling.

Produktdetaljer

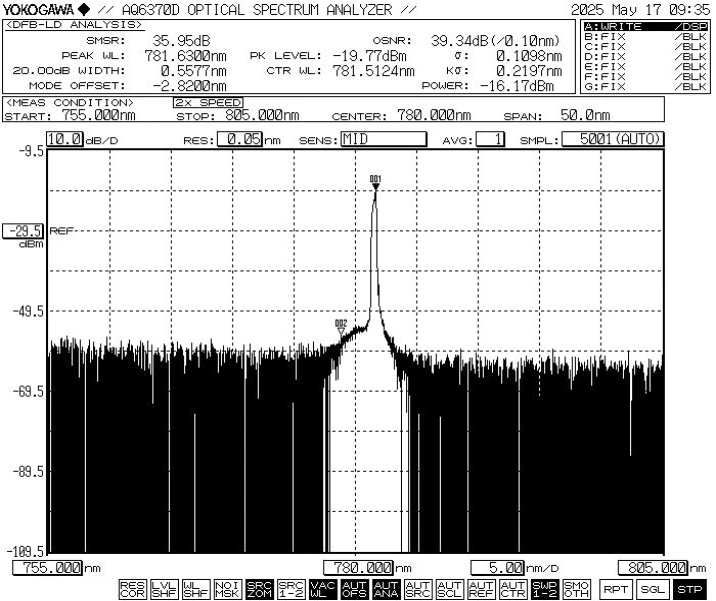

● Typisk spektrum: 785nm, WL-toleranse +/-10nm.

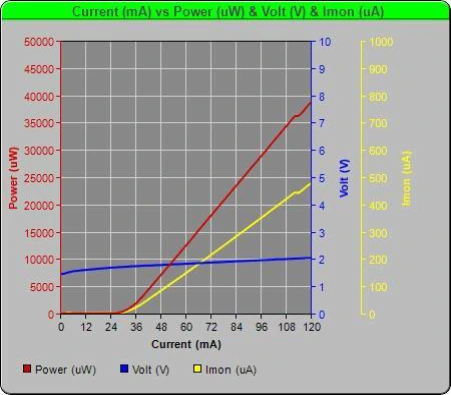

● PIV-785nm 30mW FP Butterfly Laser Diode

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-785nm FP Butterfly Laser diode

● Standard tilbehør

*Frittstående enhet; ingen innebygd driver (modulpakke med driver kretsen er valgfri).

Bestilling informasjon

f.eks: BFLD-F785-30SM-FA

(Bestillingsinformasjon: 785nm FP Butterfly Laser Diode, 30mW utgang strøm, SM Hi780 fiber, FC/APC-kontakt, pumpestift).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Fare for laserstråling: Når enheten er i drift, sender den ut en laserstråle med høy intensitet. Ikke se direkte på fiberendesiden, da dette kan forårsake øyeskade.

● ESD-beskyttelse: Denne enheten er elektrostatisk følsom. Derfor må strenge antistatiske beskyttelsestiltak overholdes under pakking, transport og bruk. I tillegg, Forholdsregler bør tas for å forhindre overspenninger i strømforsyningen, da dette ikke blir gjort kan føre til permanent skade på enheten (for eksempel sørg for riktig utstyr jording og bruk en antistatisk håndleddsstropp).

● Fiber- og enhetshåndtering: Optisk fibre er skjøre. Ikke trekk enheten ved hjelp av fiberen. Når du setter inn eller fjerne enheten fra stikkontakten, ikke bruk trykk på eller trekk i hylse på baksiden av enhetshuset. For enheter utstyrt med kontakter, sikre at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Pin Lodding Krav: Hvis pinnene må loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Vær spesielt oppmerksom på følgende: under loddeprosessen må enheten være i en strømløs tilstand, og loddebolten må være skikkelig jordet.

● Oppstartsdrift: Under oppstart prosess, bruk aldri høy strøm direkte, da dette kan skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og Øk deretter strømmen gradvis i små trinn til ønsket nivå er nådd.

● Avkjølings- og oppstartssekvens: Før slå på alle komponentene, aktiver først kjøleren, og fortsett deretter med inkrementell strøm - opp trinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
