850nm FP Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 850nm FP Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

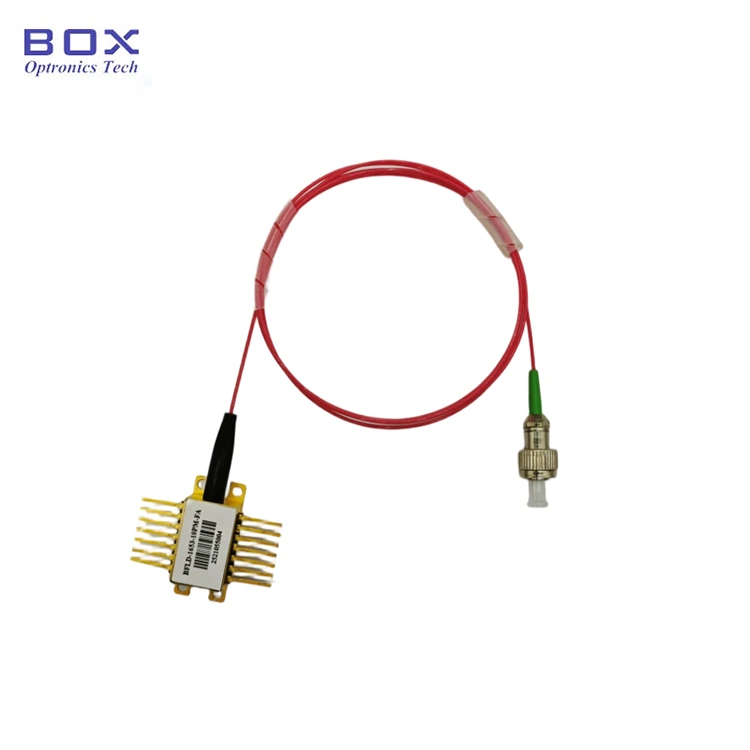

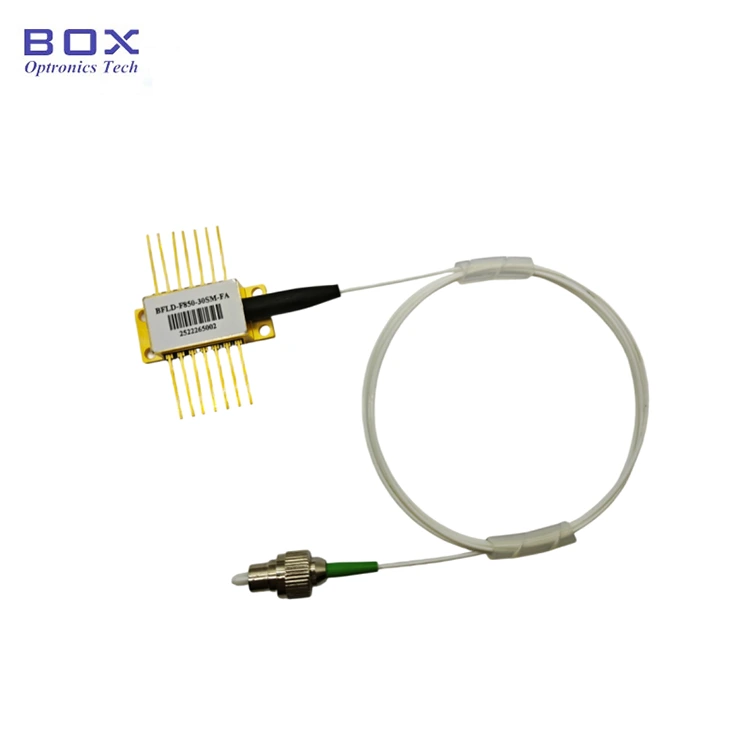

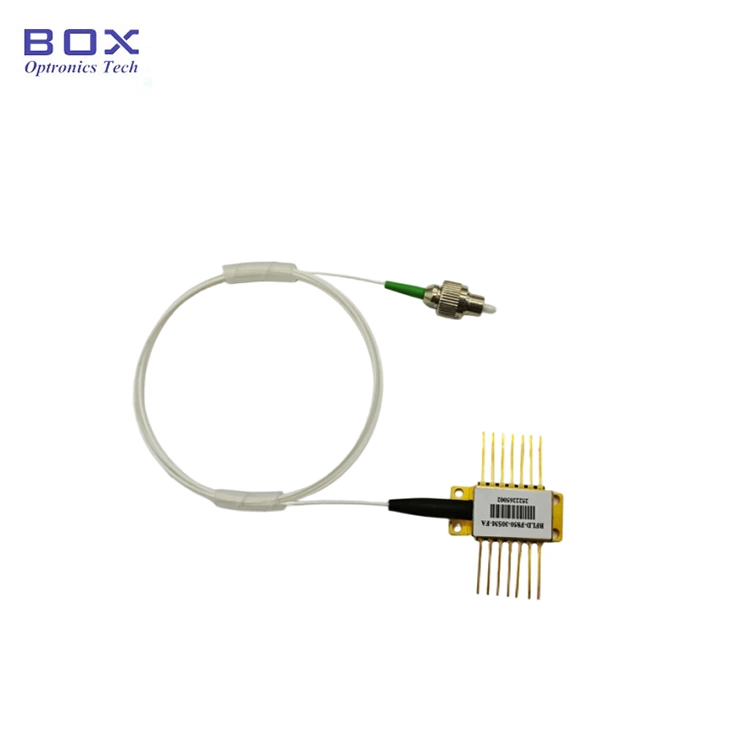

850nm FP Butterfly Laser Diode har en utgangseffekt på opptil 30mW, god strålekvalitet for effektiv kobling med optiske fibre og andre optiske komponenter, og integrerer en termoelektrisk kjøler (TEC), overvåking av PD, og en termistor. Den er egnet for felt som kortdistanse optisk kommunikasjon og fiberføling.

Produkt Spesifikasjoner

Produktfunksjoner

● SM Hi780 fiber pigtail;

● Høy utgangseffekt opp til 30mW;

● 14-pinners BTF-pakke med TEC, termistor og overvåke PD.

Produktapplikasjoner-850nm FP Butterfly Laser diode

● Kortdistanse optisk Kommunikasjon;

● Laboratorielyskilder og optisk test;

● Biologisk avbildning;

● Optisk fiberføling.

Produktdetaljer

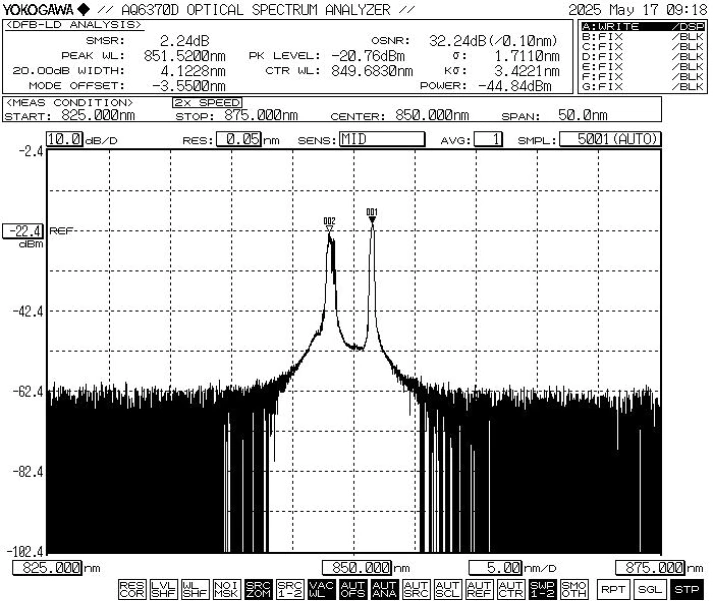

● Typisk spektrum: 850nm, WL-toleranse +/-10nm.

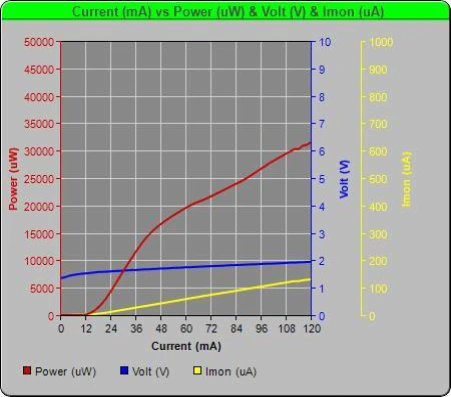

● PIV-850nm 30mW FP Butterfly Laser Diode

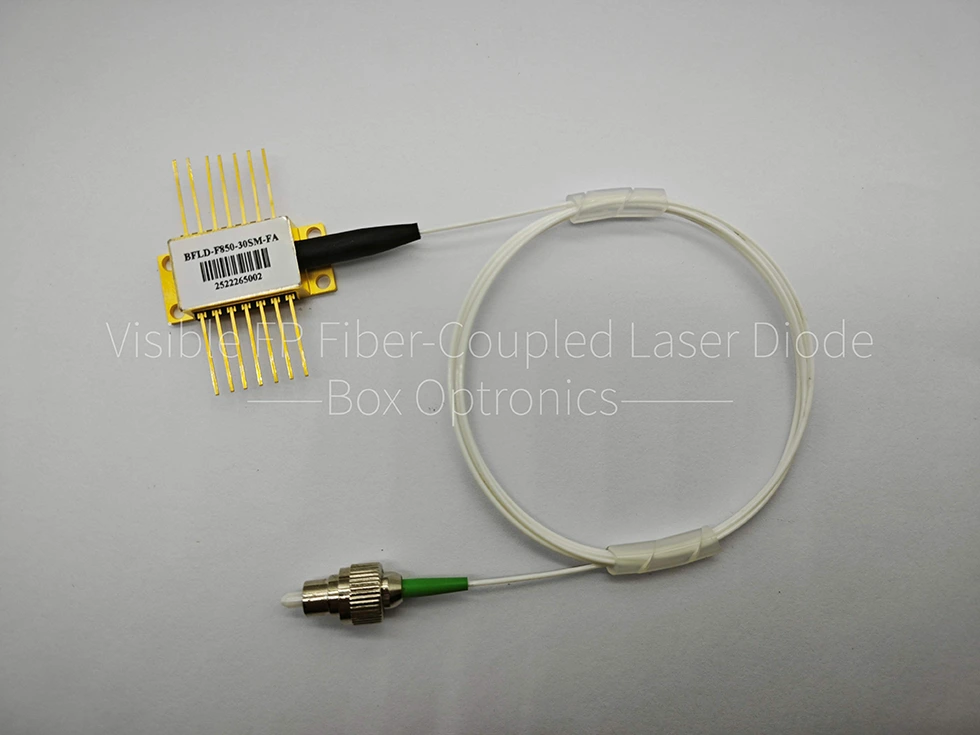

● Standard tilbehør

*Frittstående enhet; ingen innebygd driver (modulpakke med driver kretsen er valgfri).

Bestillingsinformasjon

f.eks: BFLD-F785-30SM-FA

(Bestillingsinformasjon: 850nm FP Butterfly Laser Diode, 30mW utgang strøm, med SM-fiber, FC/APC-kontakt, pumpepinne).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
