520nm FP Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 520nm FP Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

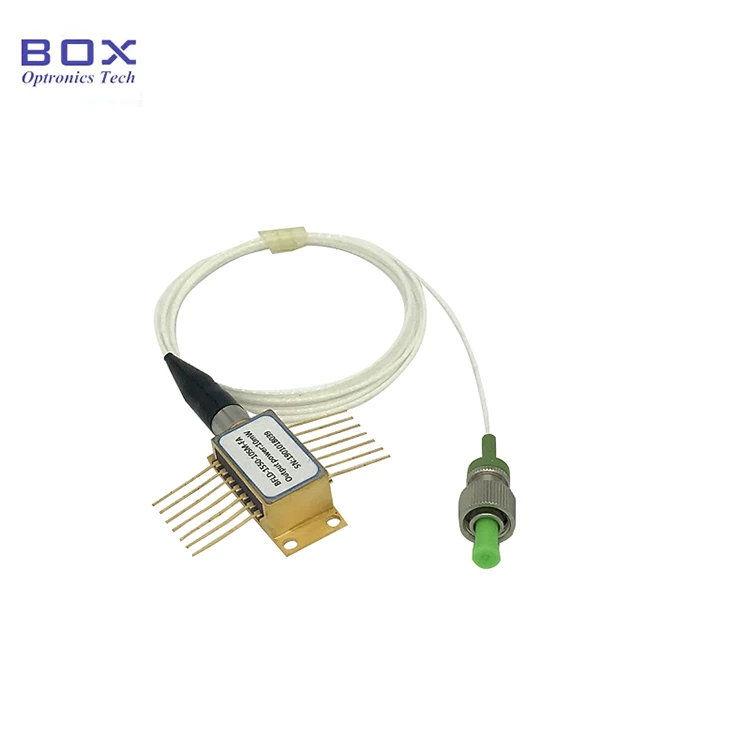

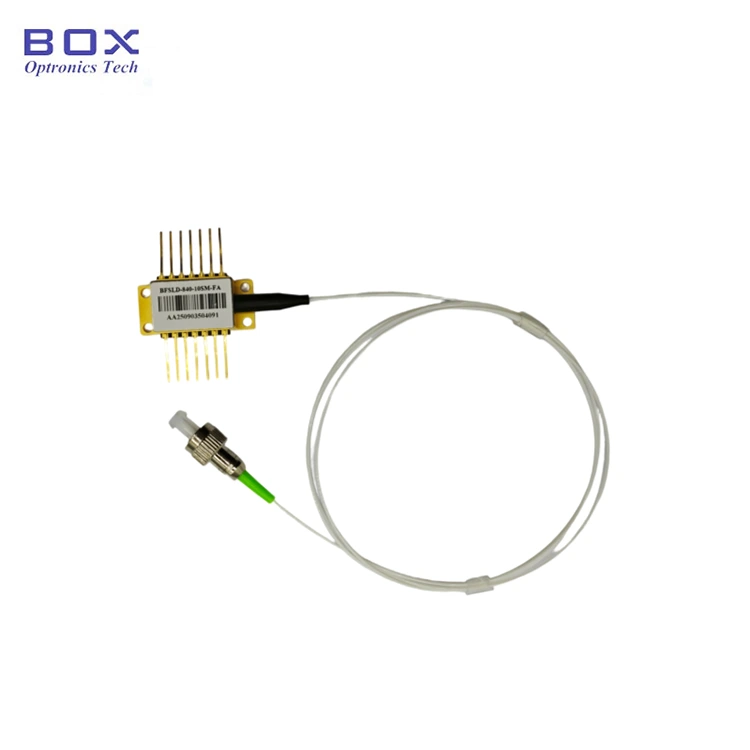

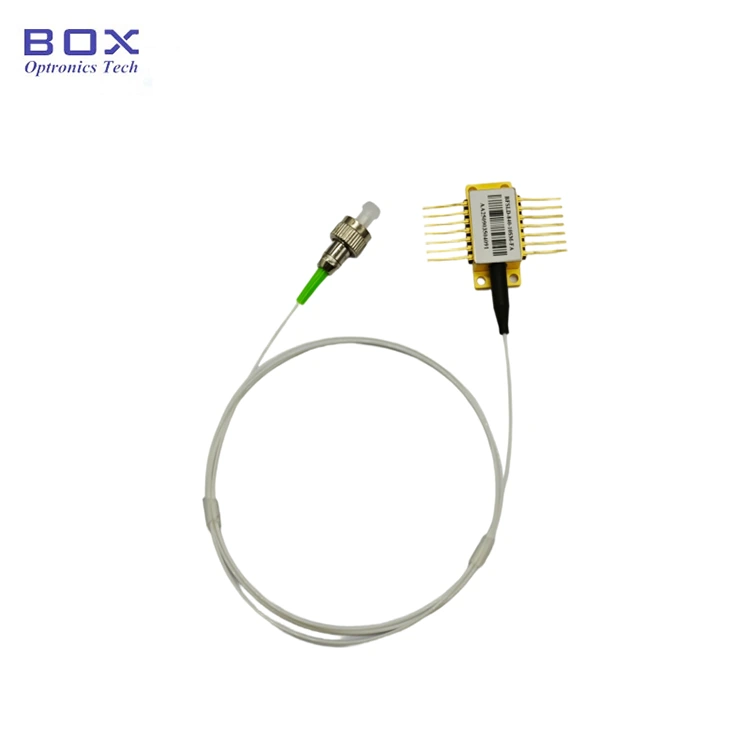

Dette er en 520nm FP Butterfly Laser Diode med en 14-pins sommerfuglpakke. Det er en Fabry-Perot laserdiode. Den har opptil 30mW utgangseffekt, og innebygd TEC og termistor. Fibertypen kan være SM-460HP eller PM-S460-HP fiber. Egnet for optiske instrumenter. Hvis pinnene krever lodding, loddetemperaturen må ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produkt Spesifikasjoner

Produktfunksjoner

● SM-460HP eller PM-S460-HP fiber;

● Utgangsstrøm opp til 30mW;

● 14-pinners BTF-pakke med TEC og Monitor PD;

● Synlig grønt lys fiberkoblet laserdiode.

Produktapplikasjoner

● Optiske instrumenter;

● Fiberoptisk overføring systemet;

● Laser indikasjon.

Produktdetaljer

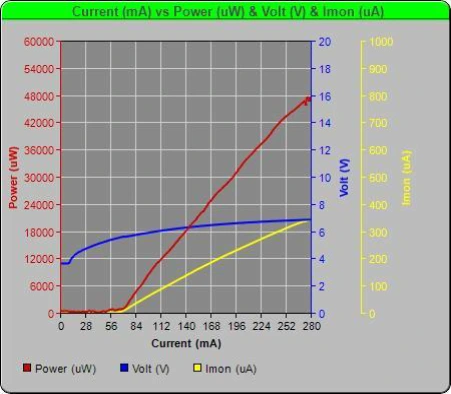

● Typisk spektrum: PIV

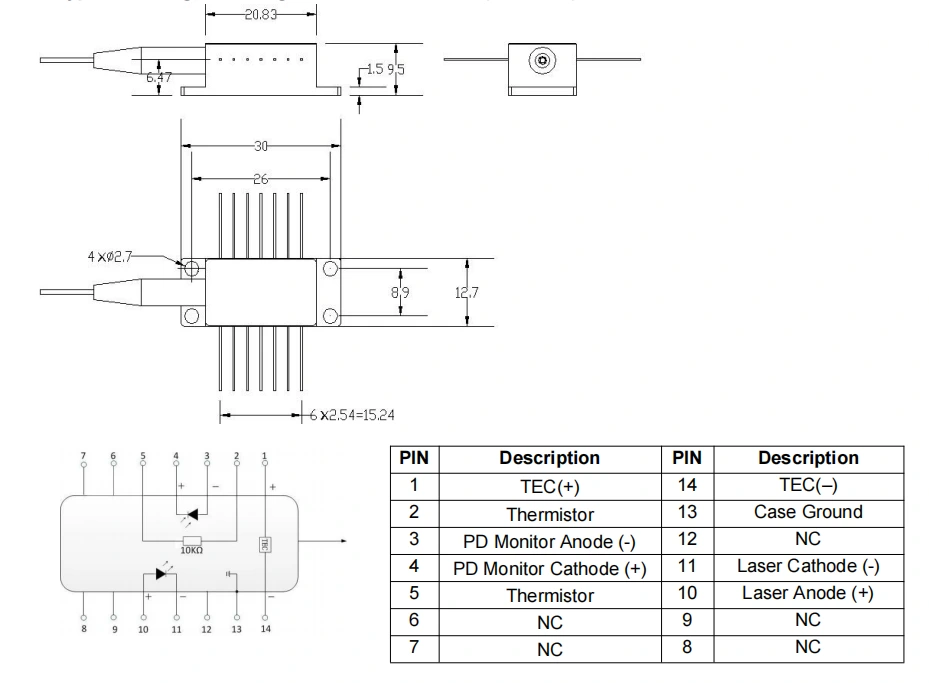

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-520nm FP Butterfly Laser diode

● Eksempel på pakking

*Frittstående enhet; ingen innebygd driver (modulpakke med driver kretsen er valgfri).

Bestilling informasjon

f.eks: BFLD-F520-30SM-FA

(Bestillingsinformasjon: 520nm FP Butterfly Laser Diode, 14-pins sommerfugl pakke, 30mW utgangseffekt, med 460HP SM-fiber, FC/APC-kontakt)

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, som dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i small trinn til ønsket nivå er nådd.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.

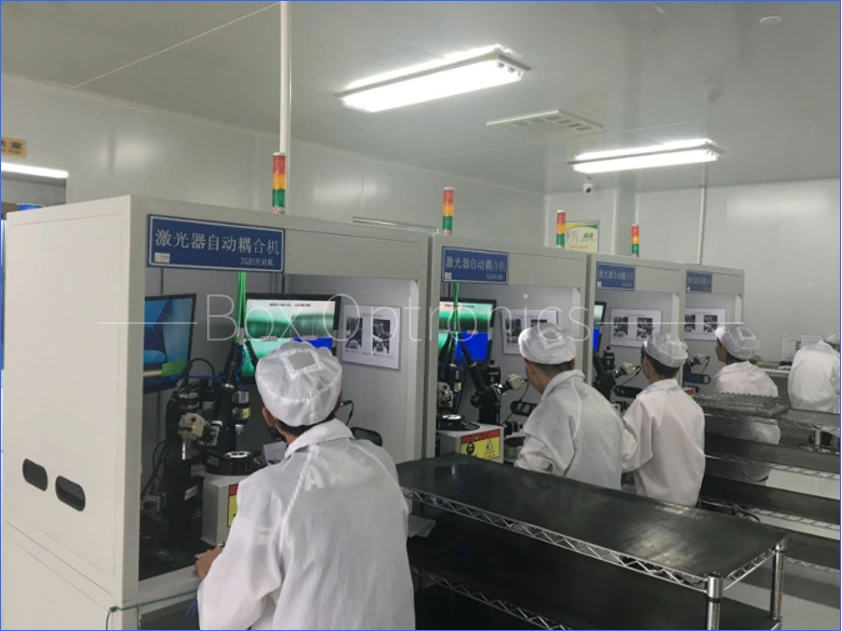

Virkelig produksjon linje
