1064nm 20kHz fiberlaser med ultrasmal linjebredde

Innholdsfortegnelse

1. Introduksjon av 1064nm 20kHz fiberlaser med ultrasmal linjebredde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser som bruker en fiberoptisk DFB-laserhulromstruktur, som gir ut en enkel langsgående modus med smal linjebredde kontinuerlig bølgelaser i 1064nm bølgelengdebånd. Utgangseffekten 50/100/200/500/1000mW er valgfri. Det støtter benketopp og modulære konfigurasjoner med en RS232-kommunikasjon grensesnitt og overvåkingsprogramvare for systemintegrasjon. Egnet for LiDAR, hydroakustikk, og distribuert fiberoptisk sensing.

Produkt Spesifikasjoner

Produktfunksjoner

● Spektral linjebredde ≤20KHz;

● Helt fiber DFB resonans hulrom;

● Bølgelengde stabil uten modushopping.

Produktapplikasjoner

● LiDAR;

● Akustisk sensorer,hydrofoner;

● Fiber Optisk distribuert sensing.

Produkt Detaljer

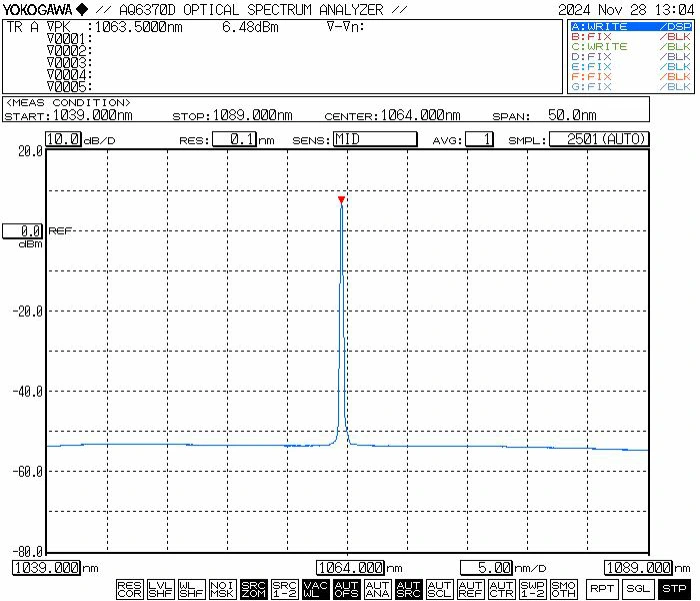

● Typisk spektrum: 1064nm

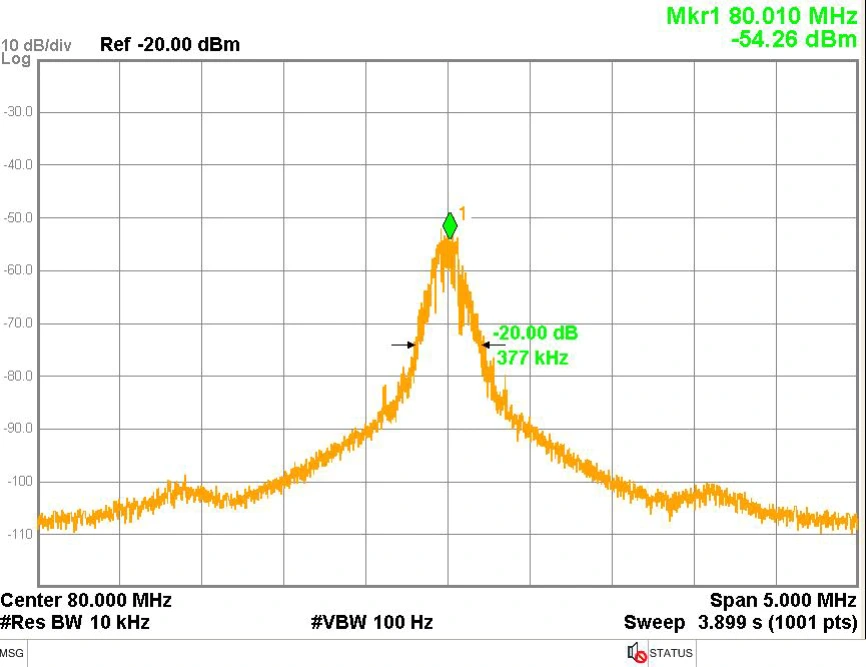

● Typisk linjebredde: 3dB spektral linjebredde≤20 KHz (lik 20dB linjebredde / 20)

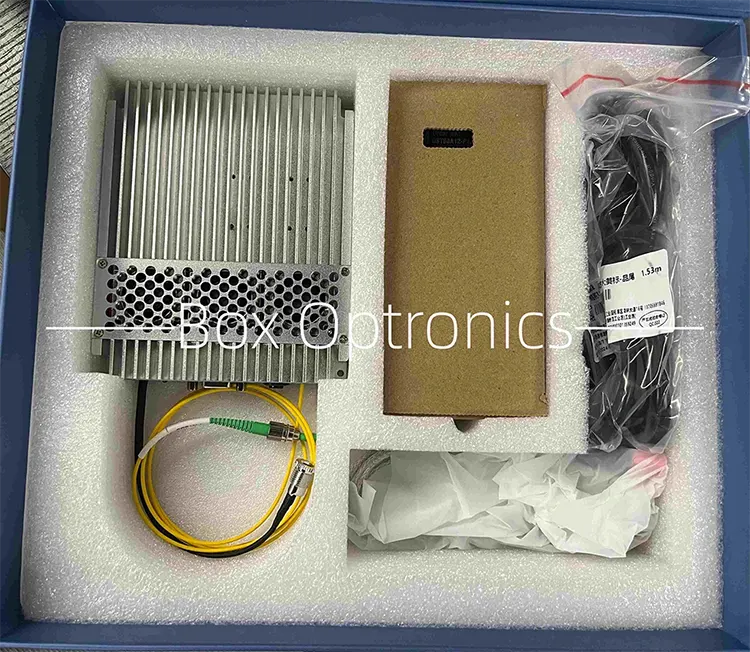

● Eksempel på emballasje

Drift Instruksjoner

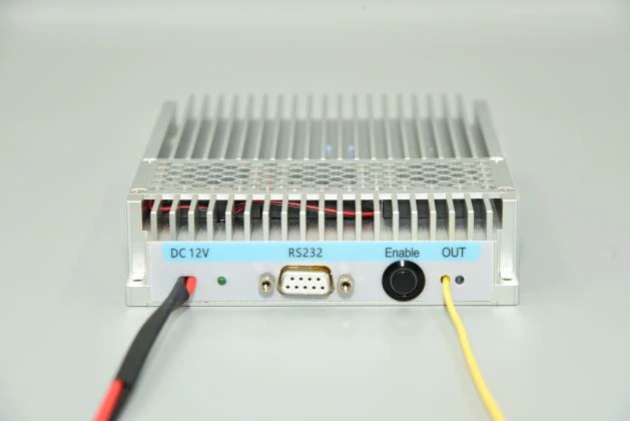

Trinn 1. Utseende: Modulen inkluderer en strømkontakt, strømindikator, RS232 kommunikasjonsgrensesnitt, utgang aktiveringsbryter og laserutgang fiberport.

Trinn 2. Strømforsyning: Strømporten bruker en standard DC5,5×2,1mm grensesnitt. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. En U-formet strømkontakt kabel for tilkobling til en bryterstrømforsyning er tilgjengelig på forespørsel på kjøpstidspunkt.

Trinn 3. Koble til fiberoptikken Jumper: Fjern støvhetten fra fiberkontakten, inspiser endeflaten for kontaminering eller skade, og sørg for renslighet før du kobler til andre fiberenheter eller testutstyr. For modeller med høy effekt er fusjonsspleising anbefales.

Setp4.Koble modulen til en vert Datamaskin: Bruk den medfølgende USB-RS232 seriell datakabelen for å koble modulen til datamaskinen. Installer den dedikerte serielle driveren (levert av produsent) for å muliggjøre kommunikasjon. Uten driveren, vertsprogramvaren kan ikke koble til modulen.

Trinn 5. Programvare: vertsprogramvaren lar deg justere utgangseffekten og kontrollere laserutgangen via "SoftActive"-knappen (se grensesnittdiagram nedenfor). Programvaren viser innstilt pumpestrøm, utgangseffekt og temperaturovervåkingsstatus.

Trinn 6. Spesifikke programvareoperasjoner: Som vist i diagrammet, etter oppstart av verten dataprogramvare, velg først riktig serieportnummer i "PortList" serieportliste, og klikk på "OpenPort" knappen for å åpne serieporten. "Power" og "LDTemp" windows vil da vise modulens gjeldende utgangseffekt og pumpetemperatur. Skriv inn strømverdien for pumpedriften i "Current"-feltet og klikk "SET"-knappen. Innstillingene trer i kraft og lyskilden sender ut optisk strøm bare når begge de fysiske knappene slår på lyset kildemodulen og "SoftActive"-knappen i programvaren skrus på på. Versjonsnummeret til vertsdatamaskinens programvare må samsvare med programvaren versjon spesifisert i produkttestrapporten; programvareversjonen kan bli funnet i testrapporten for hvert produkt.

Step7.Parameter Memory: Innstillinger og status konfigurert via programvaren er automatisk lagret i modulens internt minne. Ingen vertsdatamaskintilkobling er nødvendig hvis parametere ikke gjør det trenger modifikasjon.

Bestilling informasjon

f.eks: NLFL-1064-50-T-SM-M

(Bestillingsinformasjon: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW utgangseffekt, effekt justerbar, SM fiber, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar 10-15 virkedager for produksjon. (Hvis det er noen i lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Det anbefales ikke å sette inn og koble ut utgangen ofte fiberkoblinger for å unngå støvforurensning, noe som kan føre til økt innsettingstap eller brenning av fiberkontaktens endeflate.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene må være dekket med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, er det det anbefales å bruke en fusjonskjøtemaskin.

● Ved oppstart må du først bekrefte at strømbryteren og nøkkelbryteren er slått av, og koble deretter til strømforsyningen. Når du slår av, først slå av nøkkelbryteren, og koble deretter fra strømforsyningen etter utgangen indikatorlampen slukker. Ikke slå av strømforsyningen direkte når lyskilden fungerer.

● Vær oppmerksom på fuktsikker, støvtett og anti-korrosjon, og oppbevar den på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
