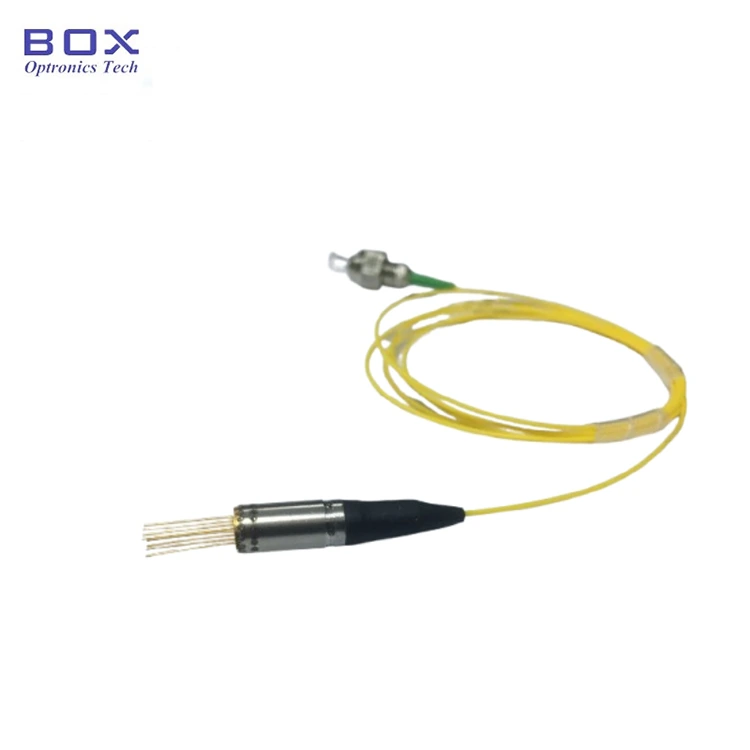

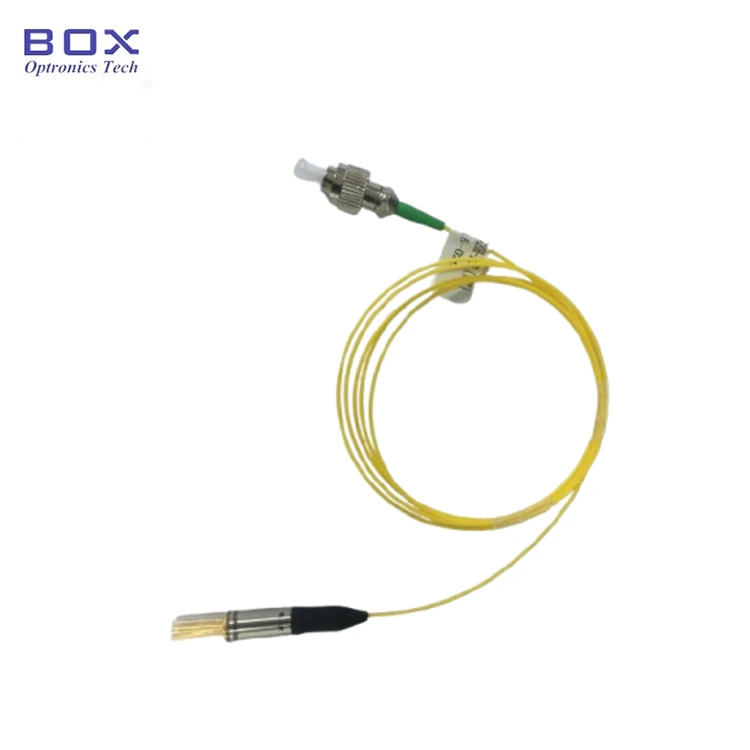

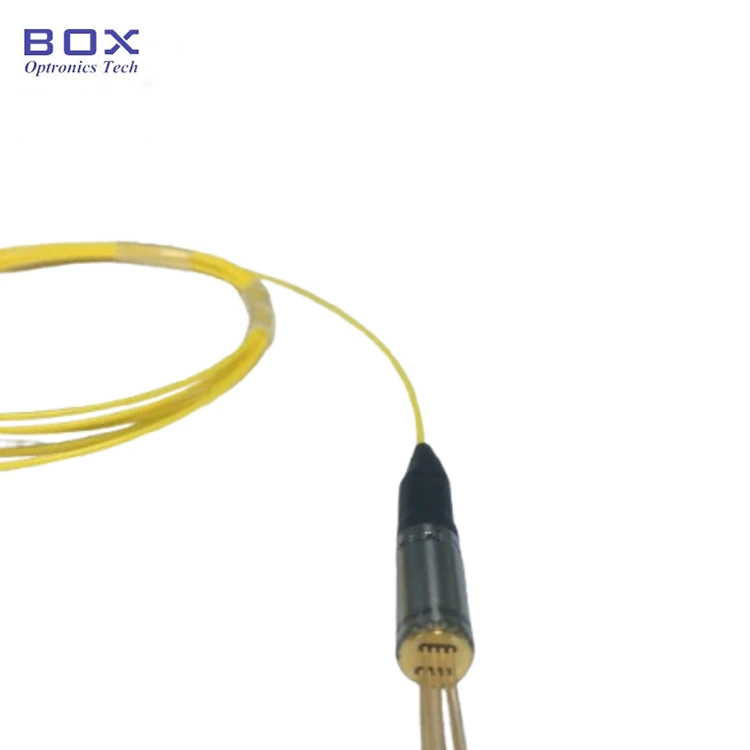

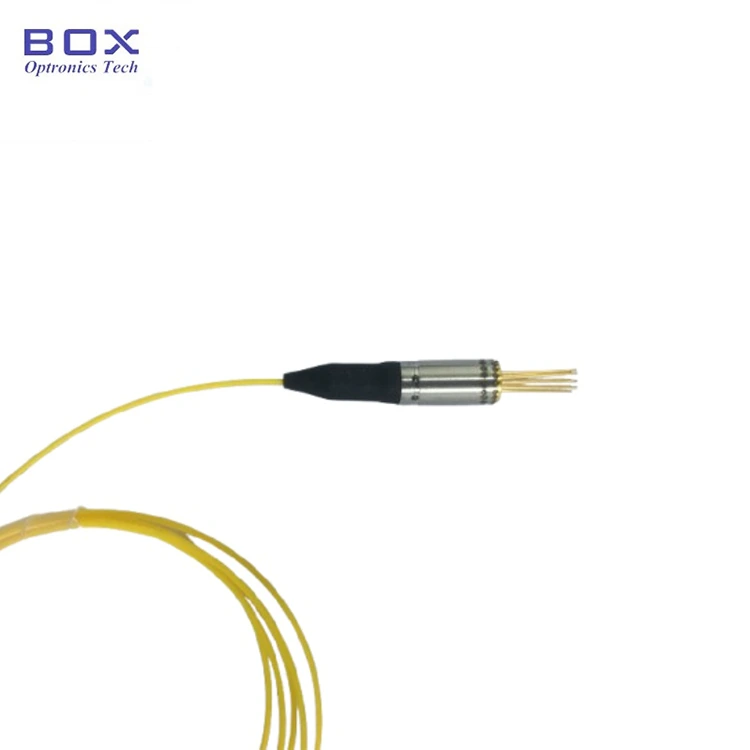

1550nm DFB-laser med smal linjebredde, koaksial pigtailed

Produktoversikt-1550nm Smal-Linewidth Koaksial Pigtailed DFB-laser

Den 1550nm Narrow-Linewidth Coaxial Pigtailed DFB-laseren fra Box Optronics er en TEC-kjølt distribuert tilbakemeldingslaser designet for LiDAR-avstandssystemer og autonome kjøreapplikasjoner. Den opererer ved en senterbølgelengde på 1550nm, og gir ≥2mW optisk utgang gjennom enkeltmodusfiber og en spektral linjebredde på ≤500kHz, målt ved hjelp av selvheterodynmetoden. Laseren integrerer en termoelektrisk kjøler (TEC), termistor, InGaAs PIN-monitorfotodiode og optisk isolator i en kompakt koaksial pakke med en FC/APC eller SC/APCfiber-pigtail.

Nøkkelfunksjoner -1550nm Smal-Linewidth Koaksial Pigtailed DFB Laser

· Senterbølgelengde: 1550nm, +/-3nm WL-toleranse

· Smal spektral linjebredde: ≤500kHz (selv-heterodyn målemetode)

· Optisk utgangseffekt: minimum 2mW (SM-fiberutgang)

· Innebygd optisk isolator: ≥30dB isolasjon

· Integrert termoelektrisk kjøler (TEC) og termistor

· Innebygd InGaAs PIN-monitorfotodiode

· Lav støy, lav forvrengning

· Høy pålitelighet og lang levetid

Typiske bruksområder -1550nm Smal-Linewidth Koaksial Pigtailed DFB-laser

· FMCW LiDAR-systemer for autonom kjøring og ADAS

· Koherent LiDAR for samtidig rekkevidde- og hastighetsmåling

· LiDAR-systemer for 3D-bilder og autonom navigering

· Industrielle LiDAR-systemer for robotikk, AGV-navigasjon og automatisering

· Koherente testsystemer for optisk kommunikasjon og optisk måleutstyr

· Distribuerte fiberoptiske sensorsystemer

· Optisk frekvensdomenereflektometri (OFDR)

· Fotonikkforskning og laboratoriesammenhengende deteksjonseksperimenter

· OEM-integrering i LiDAR-moduler, bilsensorer og industrielt sensorutstyr

Produktspesifikasjoner -1550nm Smal-Linewidth Koaksial Pigtailed DFB Laser

Absolutte maksimumsvurderinger (Tc = 25°C)

Optisk-elektriske egenskaper (Tc = 25°C)

TEC og termistoregenskaper

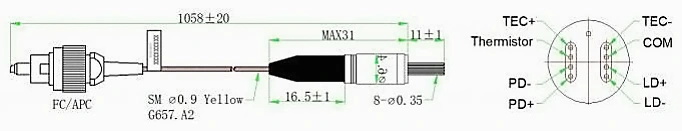

Pakke- og PIN-definisjon

Pakketype: Koaksial hermetisk pakke med TEC

Innebygde komponenter: Optisk isolator, termoelektrisk kjøler (TEC), termistor, InGaAs PIN-monitor fotodiode

Bestillingsinformasjon -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Modellnomenklatur

BLD - X XX XX X - X XX (XX)

Eksempel: BLD-ND5502H-IFA(TEC)

Datablad -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Datablad

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva betyr "smal linjebredde" og hvorfor er det viktig for LiDAR?

A: Spektral linjebredde refererer til bredden på laserens optiske frekvensspektrum. Denne laseren gir en linjebredde på < 500 kHz, målt med selv-heterodyne-metoden. En smalere linjebredde resulterer generelt i en lengre koherenslengde, noe som er viktig for koherente deteksjonsteknikker som FMCW LiDAR.

I FMCW LiDAR-systemer interfererer de overførte og reflekterte optiske signalene for å generere et slagsignal som brukes til rekkevidde- og hastighetsmåling. En laser med smal linjebredde bidrar til å opprettholde koherens, redusere fasestøy og forbedre målefølsomheten i applikasjoner med lang rekkevidde og høy oppløsning.

Spørsmål: Hva er forskjellen mellom denne koaksiale laseren med smal linjebredde og en sommerfuglpakket DFB-laser?

A: Den primære forskjellen er pakkeformfaktoren. Dette produktet bruker en kompakt koaksial pakke med integrert TEC, termistor, monitorfotodiode og optisk isolator, noe som gjør det egnet for plassbegrensede LiDAR-moduler og fiberkoblet OEM-integrasjon.

Sommerfuglpakkede DFB-lasere gir vanligvis flere elektriske grensesnitt og høyere fleksibilitet for laboratoriesystemer, telekomutstyr og applikasjoner som krever tilpasset termisk eller elektrisk design.

Den passende pakken avhenger av systemkravene, inkludert størrelse, termisk styring, elektrisk grensesnitt og integrasjonsmetode.

Spørsmål: Er 1550nm bølgelengden øyesikker for LiDAR for biler?

A: 1550nm bølgelengderegionen anses generelt som mer øyesikker for LiDAR-applikasjoner sammenlignet med kortere bølgelengder som 905nm. Ved rundt 1550nm reduserer absorpsjon av øyets fremre struktur betydelig netthinneeksponering, slik at LiDAR-systemer kan oppnå høyere tillatte optiske kraftnivåer under gjeldende lasersikkerhetsstandarder.

Den endelige øyesikkerhetsklassifiseringen avhenger av hele systemdesignet, inkludert utgangseffekt, stråledivergens, modulasjonsformat, eksponeringsvarighet og samsvar med standarder som IEC 60825.

Spørsmål: Hva er minimum bestillingsmengde (MOQ)?

A: MOQ er 2 stk.
