1550nm DFB 100KHz BTF smal linjebredde laser

Innholdsfortegnelse

1. Introduksjon av 1550nm DFB 100KHz BTF smal linjebredde laser

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

1550nm DFB 100KHz BTF Narrow Linewidth Laser er designet for høypresisjonsapplikasjoner som krever ultrastabilt, smalbånd lyskilder. Denne laseren opererer ved en bølgelengde på 1550nm og har en <100KHz linjebredde, >50mW utgangseffekt. Den er ideell for WDM (Wavelength Division Multiplexing) systemer, fiberoptisk sensing og testutstyr som krever lavt linjebredde og høy spektral renhet. Under drift avgir denne enheten en høy intensitet laserstråle. Ikke se direkte inn i fiberendeflaten; gjør kan derfor forårsake øyeskade.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Vel (MQW);

● Høy utgangseffekt >50mW;

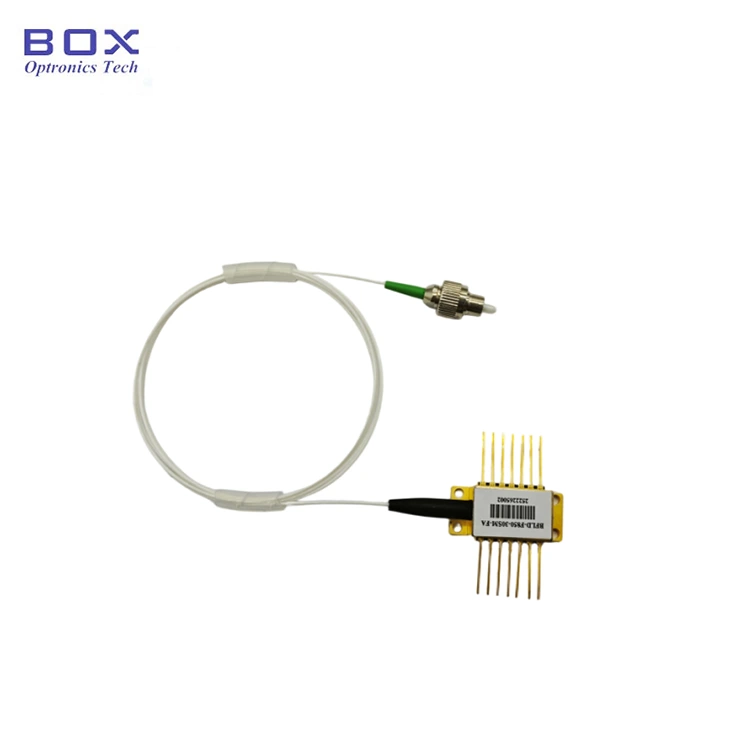

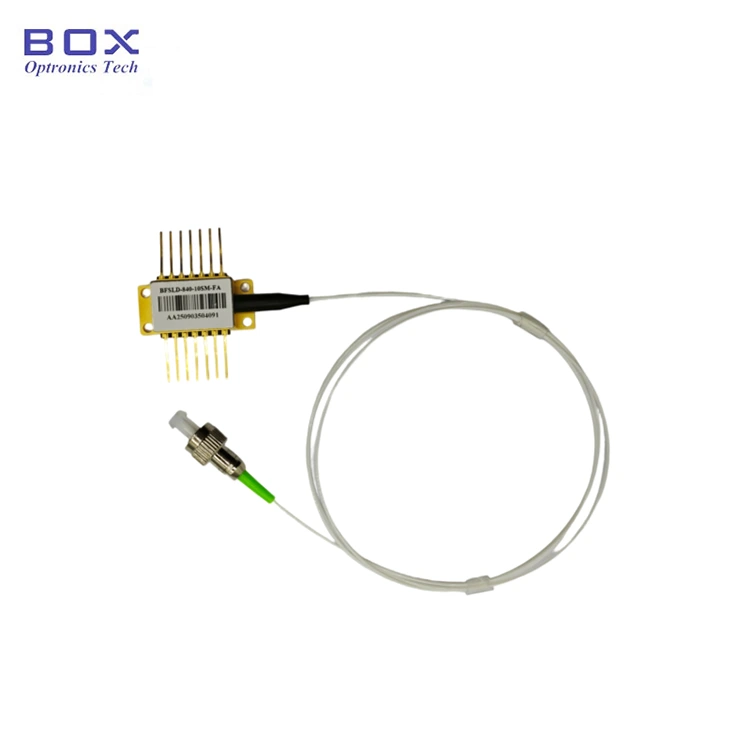

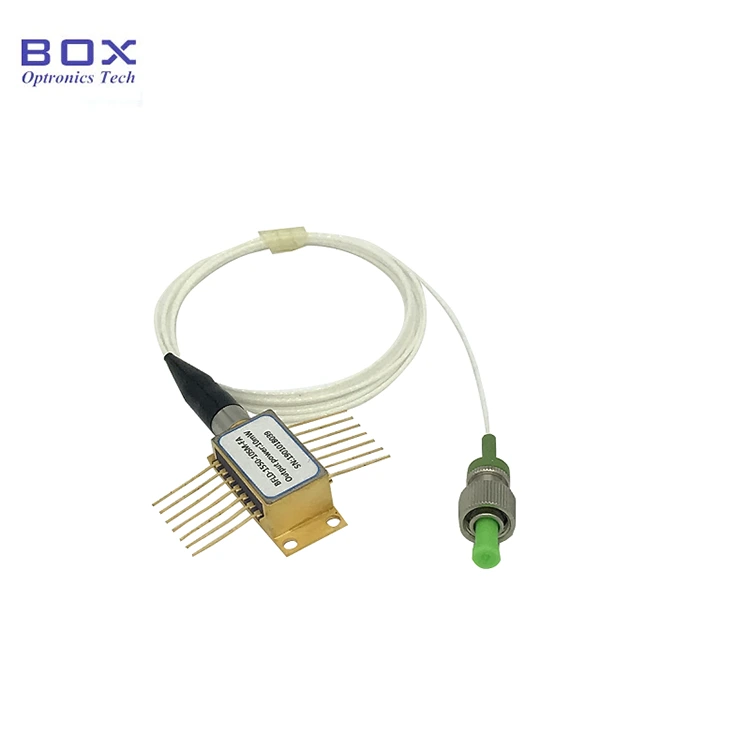

● 14-pinners BTF-pakke med TEC, termistor og optisk isolator.

Produktapplikasjoner

● Lidar;

● Laboratoriet smalt linjebredde lyskilder og optisk test;

● Optisk fiber kommunikasjon;

● Optisk fibersensor.

Produkt Detaljer

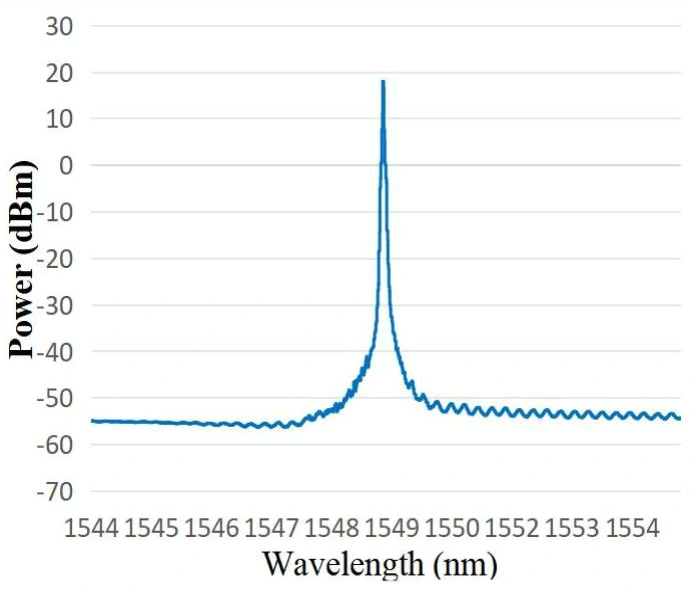

● Typisk spektrum: 1549,38nm, WL-toleranse kan være 1550+/-2nm.

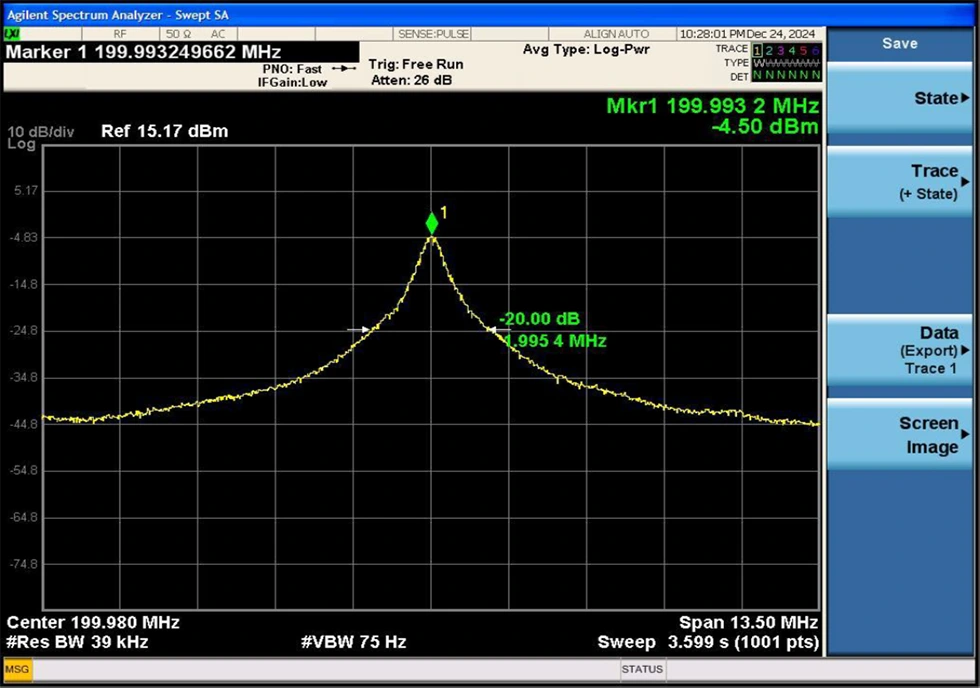

● Typisk linjebredde: 3dB spektral linjebredde <100 KHz (lik 20dB linjebredde / 20)

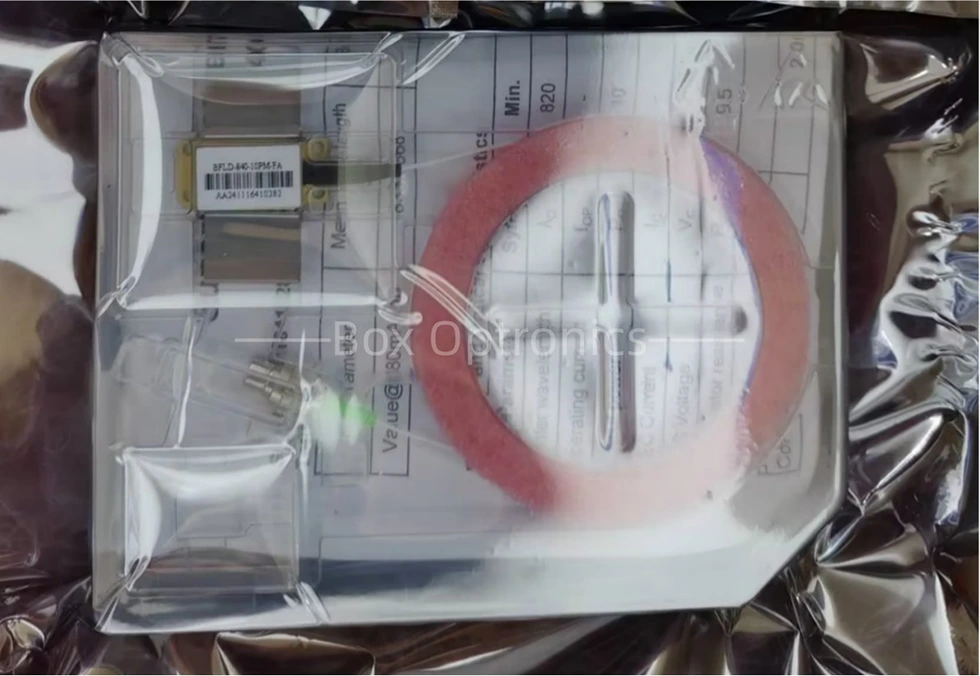

● Eksempel på pakking

*Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).

Bestillingsinformasjon

f.eks: BNLD-1550-11HSM-FA2

(Bestillingsinformasjon: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW utgangseffekt, med SM-fiber, FC/APC-kontakt, type 2 pin-out).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Kontroller stabiliteten til produktets driftskrets for å forhindre skade forårsaket av pulsstrømmer.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
