1030nm 200mW 100KHz DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 1030nm 200mW 100KHz DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

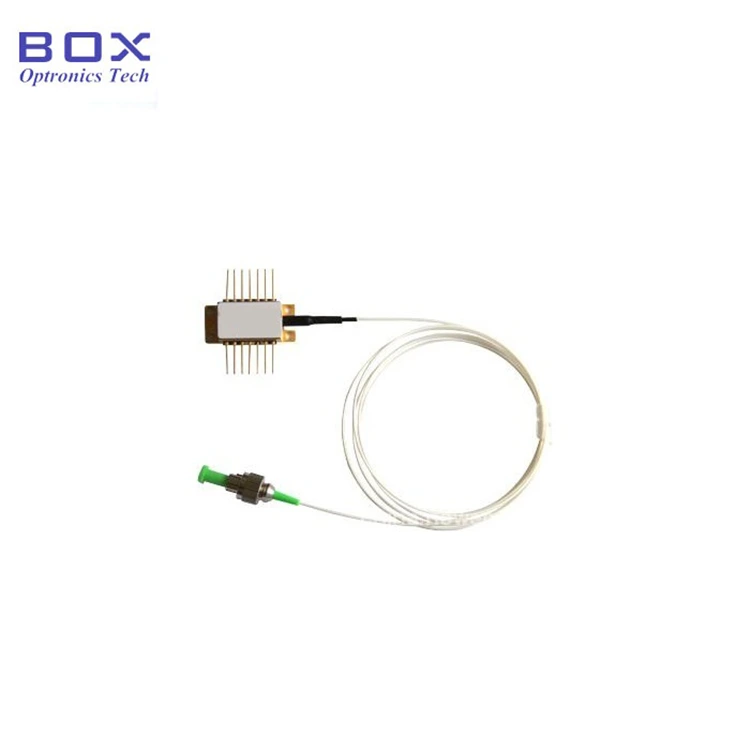

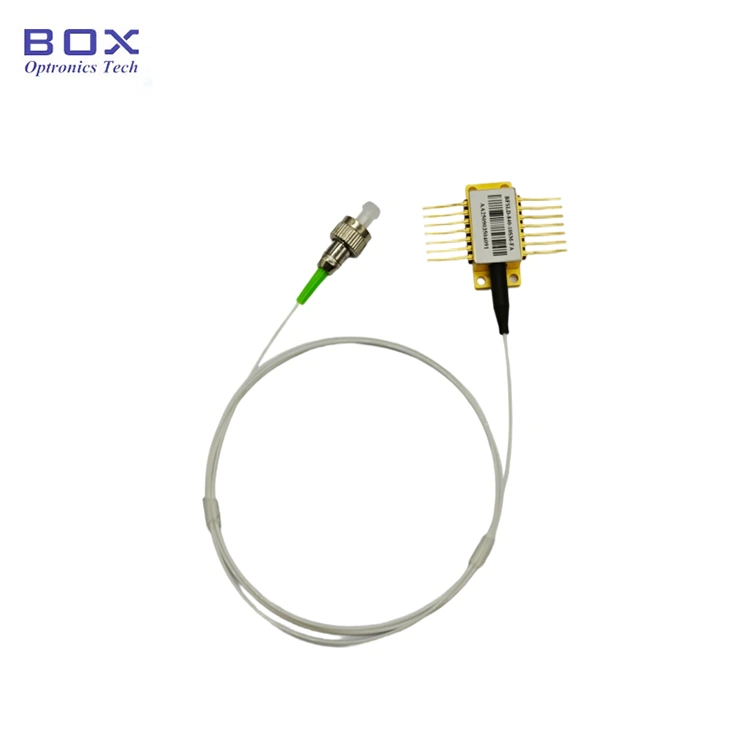

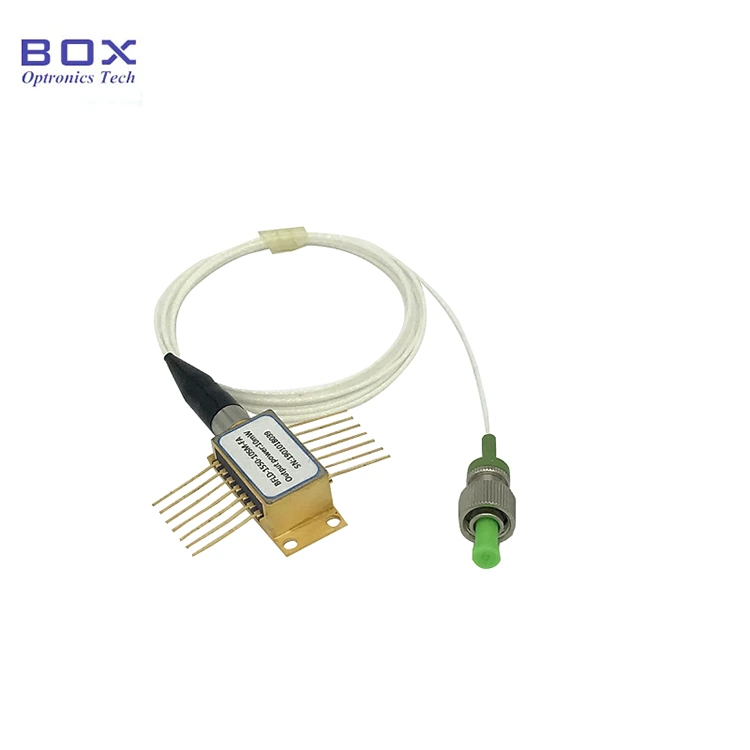

Dette er en 1030nm 200mW 100KHz DFB Butterfly Laser Diode, med +/-2nm bølgelengdetoleranse, en 14-pinners standard sommerfuglpakke, og PM980 fiber. Den har en høy utgangseffekt og en smal linjebredde, og integrerer TEC og termistor. Egnet for optisk registrering og bildebehandling. Vær så snill bruk den under ESD-beskyttelse.

Produkt Spesifikasjoner

Produktfunksjoner

● PM980 fiber pigtail;

● 200mW høy utgangseffekt;

● Under 100 kHz smal linjebredde;

● 14-pinners BTF-pakke med TEC, termistor og Overvåk PD.

Produktapplikasjoner

● Lidar;

● Fiberoptisk sensing;

● Spektroskopi;

● Frøkilde for lasere.

Produkt Detaljer

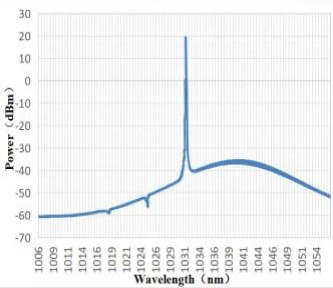

● Typisk spektrum: 1030nm, +/-2nm bølgelengdetoleranse.

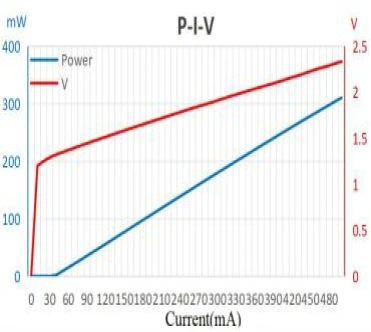

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

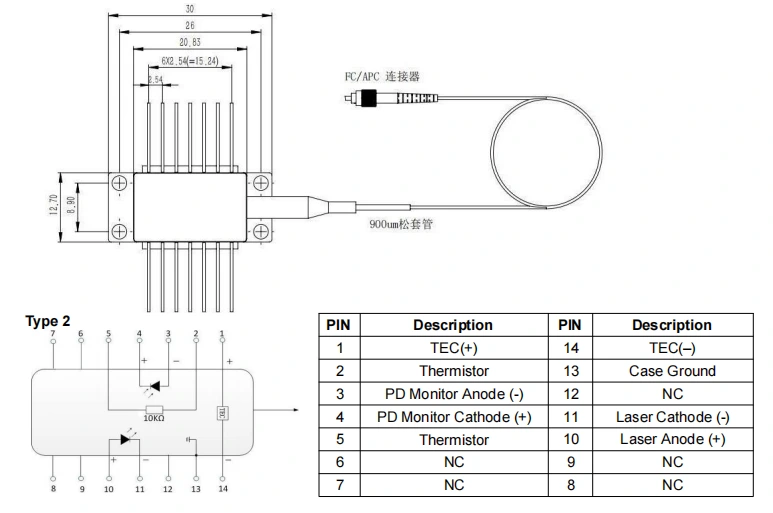

● Pakketegning & PIN-UT-definisjon (Enhet:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode

● Vanlige spørsmål

(1) Er det mulig å endre bølgelengden ved å justere strømmen? Hva er rekkevidden?

--Ja. Gjeldende bølgelengdekoeffisient er 0,01 nm/mA, og temperaturbølgelengdekoeffisient er 0,1 nm/℃. Det justerbare WL-området er rundt ~senter WL+/- 1 nm.

(2) Hva er pigtaillengden?

--1,2+/-0,1 meter.

(3) Hva er strømreguleringsområdet?

--10~100 %

Bestilling informasjon

f.eks: BNLD-1030-2HPM-FA

(Bestillingsinformasjon: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, med PM980 fiber, FC/APC-kontakt, pumpestift).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Fare for laserstråling: Når enheten er i drift, sender den ut en laserstråle med høy intensitet. Ikke se direkte på fiberendesiden, da dette kan forårsake øyeskade.

● ESD-beskyttelse: Denne enheten er elektrostatisk følsom. Derfor må strenge antistatiske beskyttelsestiltak overholdes under pakking, transport og bruk. I tillegg forholdsregler bør tas for å forhindre overspenning i strømforsyningen, da det kan føre til unnlatelse av å gjøre det i permanent skade på enheten (for eksempel sikre riktig jording av utstyret og bruk en antistatisk håndleddsstropp).

● Fiber- og enhetshåndtering: Optisk fibre er skjøre. Ikke trekk enheten ved hjelp av fiberen. Når du setter inn eller fjerne enheten fra stikkontakten, ikke bruk trykk på eller trekk i hylse på baksiden av enhetshuset. For enheter utstyrt med kontakter, sikre at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Pin Lodding Krav: Hvis pinnene må loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Vær spesielt oppmerksom på følgende: under loddeprosessen må enheten være i en strømløs tilstand, og loddebolten må være skikkelig jordet.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
