1310nm DFB 100KHz BTF smal linjebredde laser

Innholdsfortegnelse

1. Introduksjon av 1310nm DFB 100KHz BTF smal linjebredde laser

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

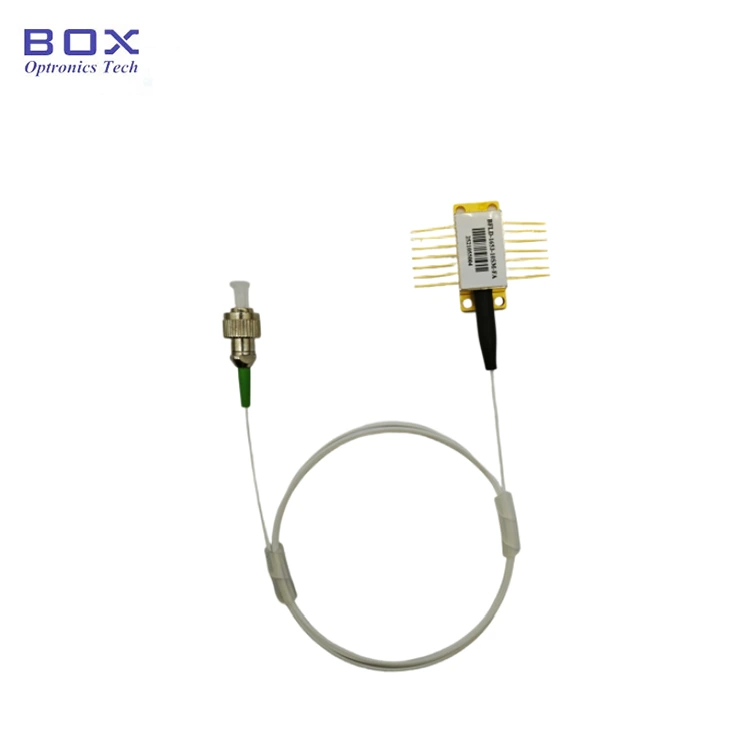

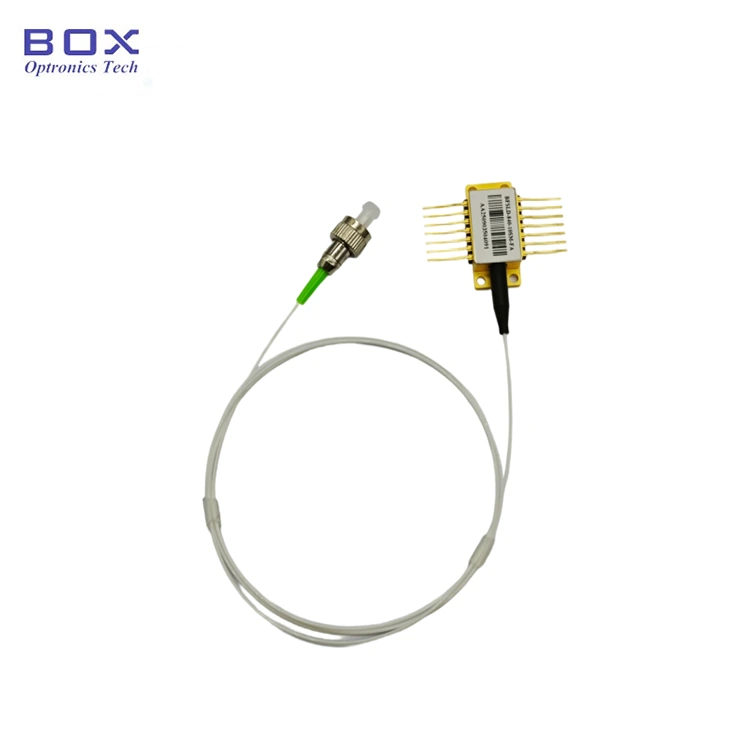

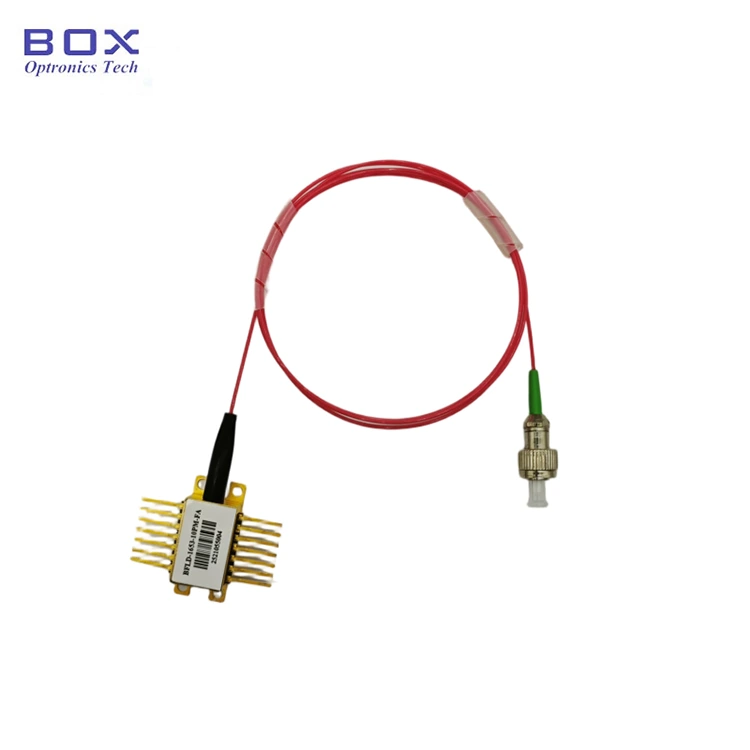

1310nm DFB 100KHz BTF Narrow Linewidth Laser er en høyytelseslaser designet for bruk i Lidar, vindradar, optisk fiberføling og sammenhengende kommunikasjon. Den har en utgangseffekt opp til 100mW, en 3dB båndbredde på mindre enn 100kHz, og en lav terskelstrøm. Valgfritt med SM/PM-fiber, bred driftstemperatur og høy pålitelighet. Vennligst bruk under ESD-beskyttelse og kontroller stasjonens strøm og temperatur strengt tatt, og unngå overstrømskader.

Produkt Spesifikasjoner

Produktfunksjoner

● SMF-28e eller PM1310 pigtail;

● Utgangseffekt >100mW

● Smal linjebredde <100KHz;

● 14-pinners BTF-pakke med TEC, optisk isolator, og overvåke PD.

Produktapplikasjoner

● Lidar;

● Vind radar;

● Optisk fiber sensing;

● Sammenhengende kommunikasjon.

Produkt Detaljer

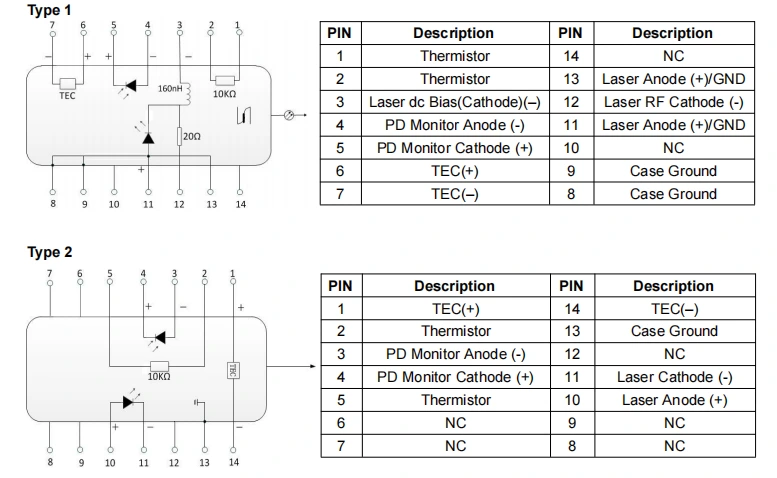

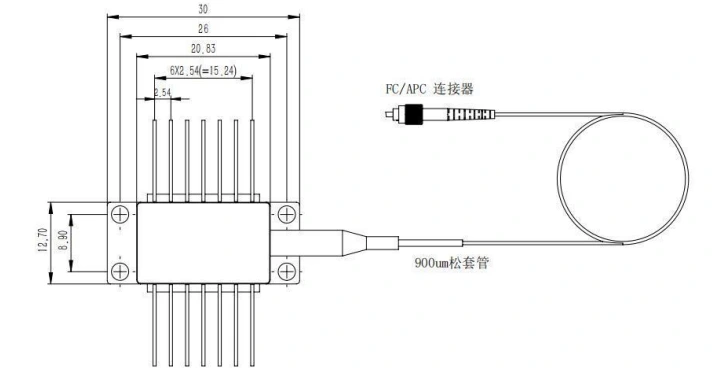

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1310nm DFB 100KHz BTF smal linjebredde laser

● Vanlige spørsmål

(1) Er det mulig å endre bølgelengden ved å justere strømmen? Hva er rekkevidden?

--Ja. Gjeldende bølgelengdekoeffisient er 0,01 nm/mA, og temperaturbølgelengdekoeffisient er 0,1 nm/℃. Det justerbare WL-området er rundt ~senter WL+/- 1 nm

(2) Hva er linjebredden? Gir du en normal linjebredde LD?

--3dB linjebredde er mindre enn 100kHz. MHz-nivå LD er tilgjengelig.

(3) Hva er strømreguleringsområdet?

--10~100 %

(4) Tilbyr du et beskyttende fiberrør og fiberkobling?

--Ja. 900um løst rør og FC/APC, SC/APC eller andre koblinger er valgfritt.

Bestilling informasjon

f.eks: BNLD-1310-11HPM-FA

(Bestillingsinformasjon: 1310nm DFB 100KHz BTF Narrow Line With Laser, 100mW utgangseffekt, med PM-fiber, FC/APC-kontakt, type1 pin-out).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, som dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i small trinn til ønsket nivå er nådd.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
