1580nm DFB SM PM laserdiode

Innholdsfortegnelse

1. Introduksjon av 1580nm DFB SM PM laserdiode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Dataark og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Operasjonsmerknader

11. Kvalitetssikring og ettersalgsservice

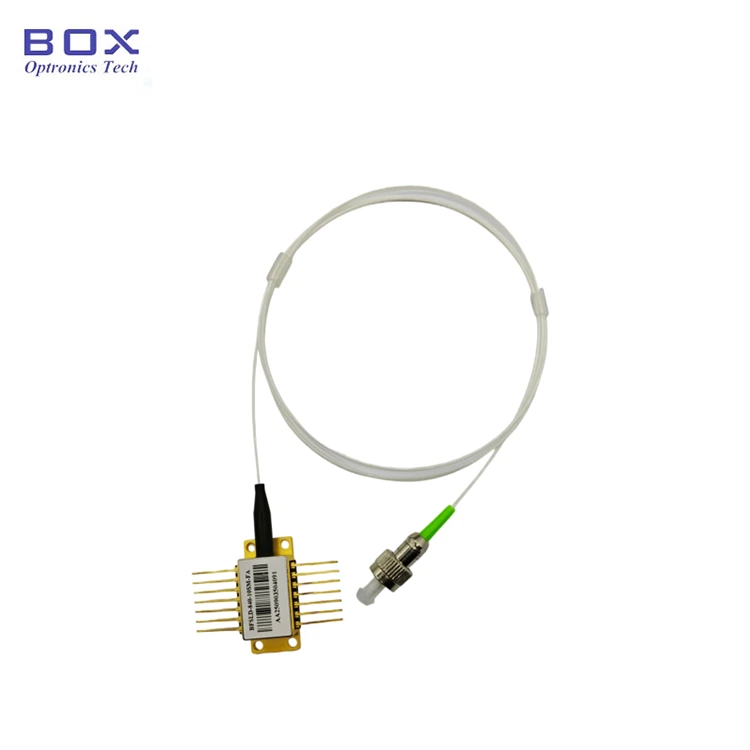

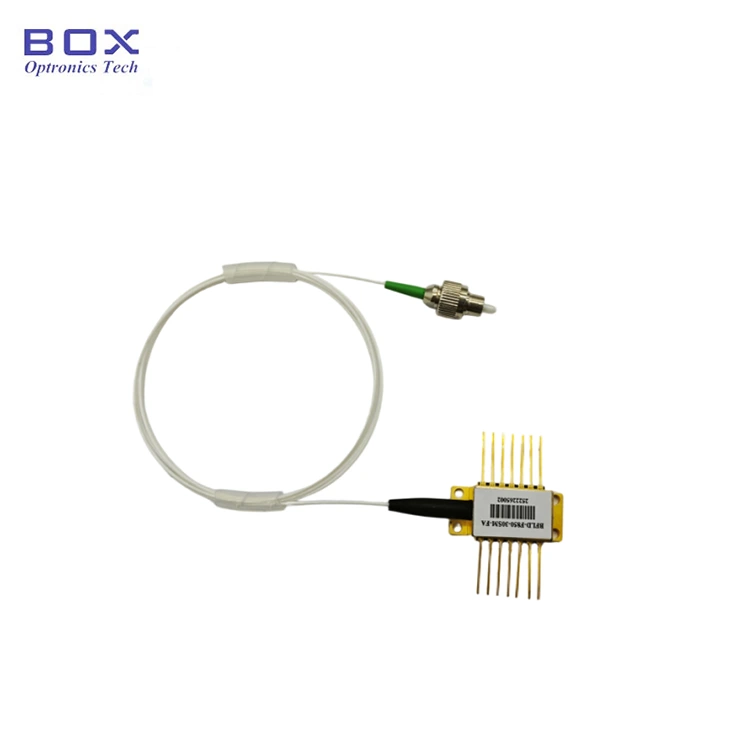

Produktintroduksjon-1580nm DFB SM PM Laser Diode

1580nm DFB SM PM Laser Diode har en førsteklasses MQW DFB-brikke med 1580nm senterbølgelengde (±1nm toleranse) og et typisk 40dB sidemodusundertrykkelsesforhold. Designet med lav terskelstrøm, lavt strømforbruk og høy pålitelighet, kommer den fullt integrert med en termistor, TEC og overvåkingsdiode for kontinuerlig stabil ytelse. Perfekt egnet for gassdeteksjon, passiv enhetstesting og fiberoptiske sensorapplikasjoner.

Produktspesifikasjoner-1580nm DFB SM PM Laser Diode

Produktegenskaper-1580nm DFB SM PM Laser Diode

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasere;

● 14-pins sommerfuglpakke med høy stabilitet;

● Integrert termistor, TEC og monitor fotodiode;

● Lav terskelstrøm og lavt strømforbruk;

● Fibertypen kan være SMF-28e eller PM-fiber.

Produktapplikasjoner-1580nm DFB SM PM laserdiode

● Optisk fibersensor;

● Lyskilde for test og måling;

● Gassdeteksjonssystemer;

● Testing av passive optiske enheter;

● Optisk fiberkommunikasjon.

Produktdetaljer-1580nm DFB SM PM Laser Diode

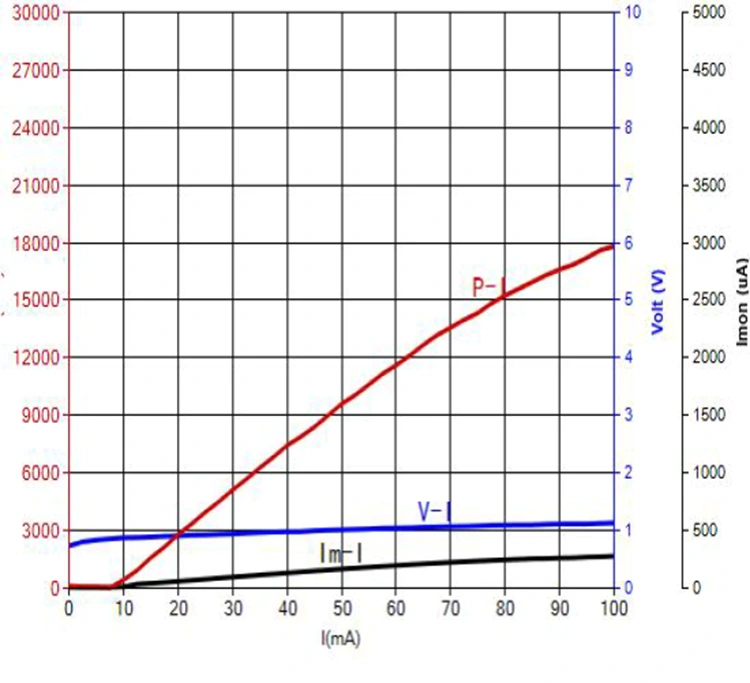

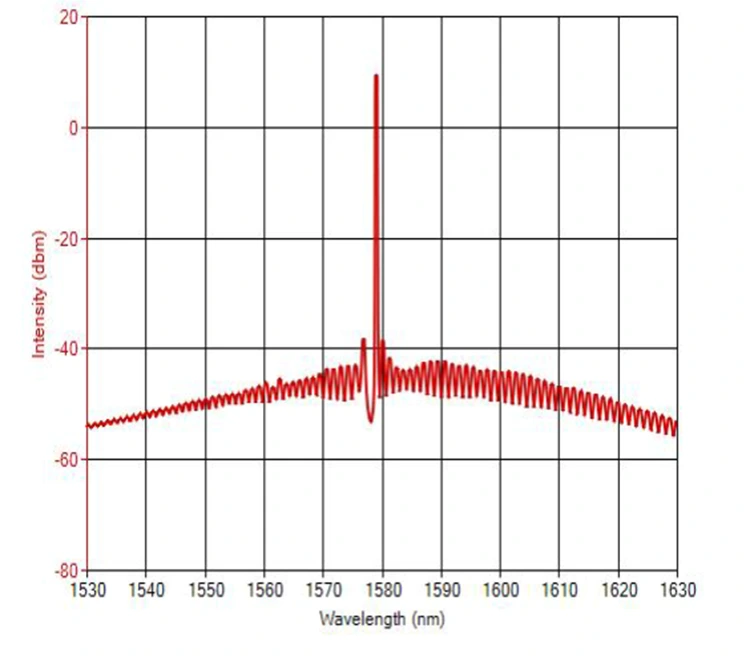

● Typisk spektrum og PIV: 1580nm 10mW, +/-1nm WL-toleranse.

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1580nm DFB SM PM Laser Diode

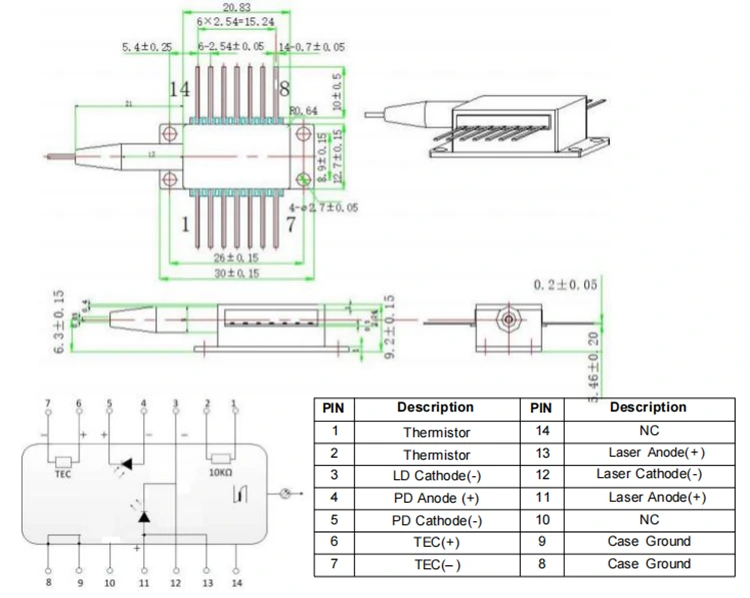

>>>Type1 pin-out

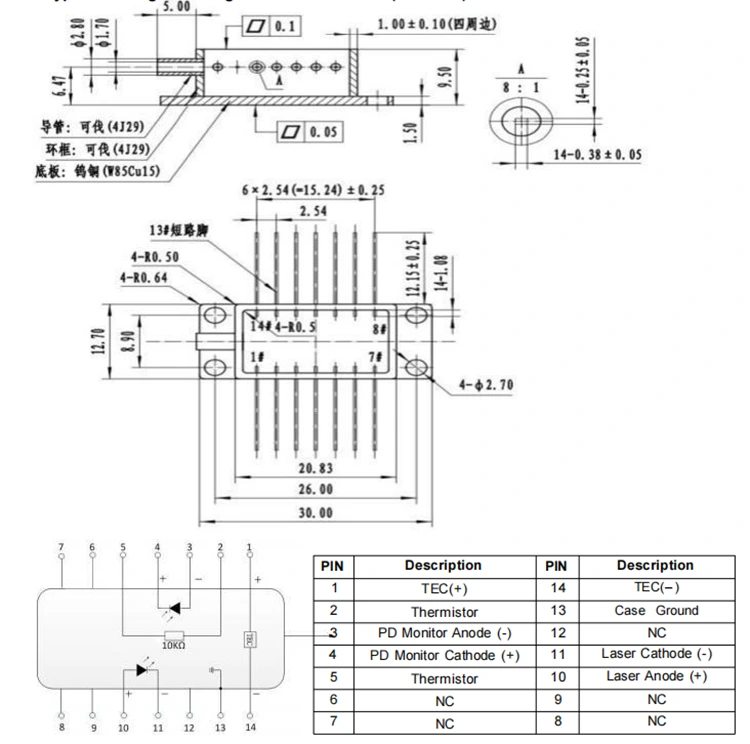

>>>Type2 pin-out

Bestillingsinformasjon-1580nm DFB SM PM Laser Diode

f.eks: BFLD-1580-10SM-FA2
(Bestillingsinformasjon: 1580nm DFB Laserdiode, 14-pins sommerfuglpakke, 10mW utgangseffekt, med SM-fiber, FC/APC-kontakt, type2 pin-out).

Datablad og testark-1580nm DFB SM PM Laser Diode

Datablad

Testark

Vilkår for tilbud og betaling-1580nm DFB SM PM Laser Diode

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid-1580nm DFB SM PM Laser Diode

Produksjon: 10 arbeidsdager. (Hvis det er noen på lager, vil det bli raskere sendt.)

Internasjonal logistikk: 3-5 virkedager.

Driftsmerknader-1580nm DFB SM PM Laser Diode

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke legge press på eller dra i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesiell oppmerksomhet må rettes mot følgende: under loddeprosessen må enheten være i strømløs tilstand, og loddebolten må være ordentlig jordet.

● Før du slår på enheten, aktiverer du først kjøleren, og setter deretter på strøm i små trinn for å forhindre at brikken overopphetes eller blir overbelastet.

Kvalitetssikring og ettersalgsservice-1580nm DFB SM PM Laser Diode

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skader forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelige feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
