10mW C+L-bånd DWDM DFB-laserdiode

Box Optronics, en profesjonell produsent av optoelektroniske komponenter, leverer 10mW C+L Band DWDM DFB Laser Diode, en distribuert tilbakemeldingslaser med høy presisjon med ±0,2nm bølgelengdenøyaktighet for DWDM-systemer, fiberoptisk sensing og presisjonslaserkildeapplikasjoner. Med et valgfritt ultrabredt bølgelengdeområde fra 1527.22nm (C63) til 1610.92nm (L61) over både C-bånd og L-bånd, leverer denne laseren 10mW CW optisk utgangseffekt. Innebygd i en industristandard 14-pins sommerfuglpakke med en integrert termoelektrisk kjøler (TEC), termistor, monitorfotodiode og innebygd optisk isolator.

Send forespørsel

produktbeskrivelse

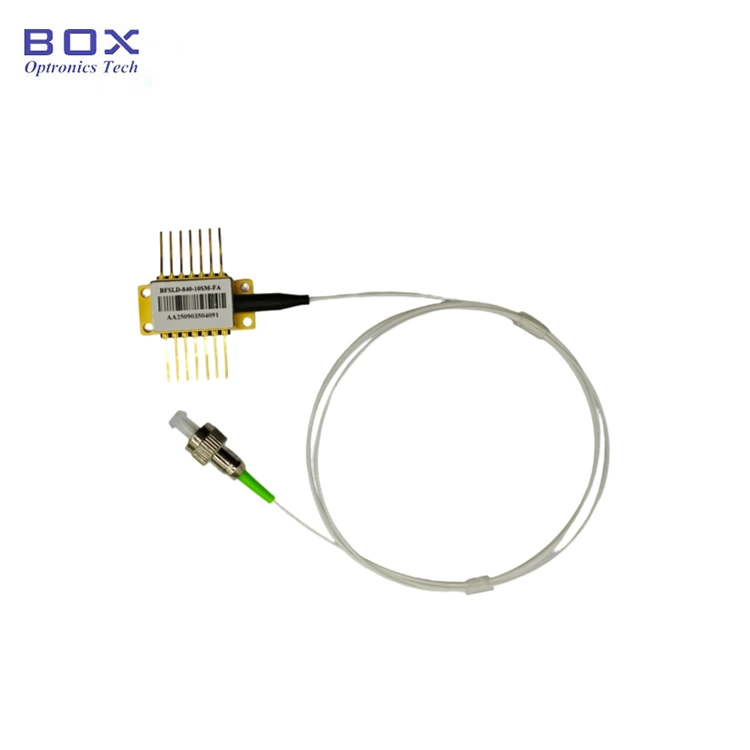

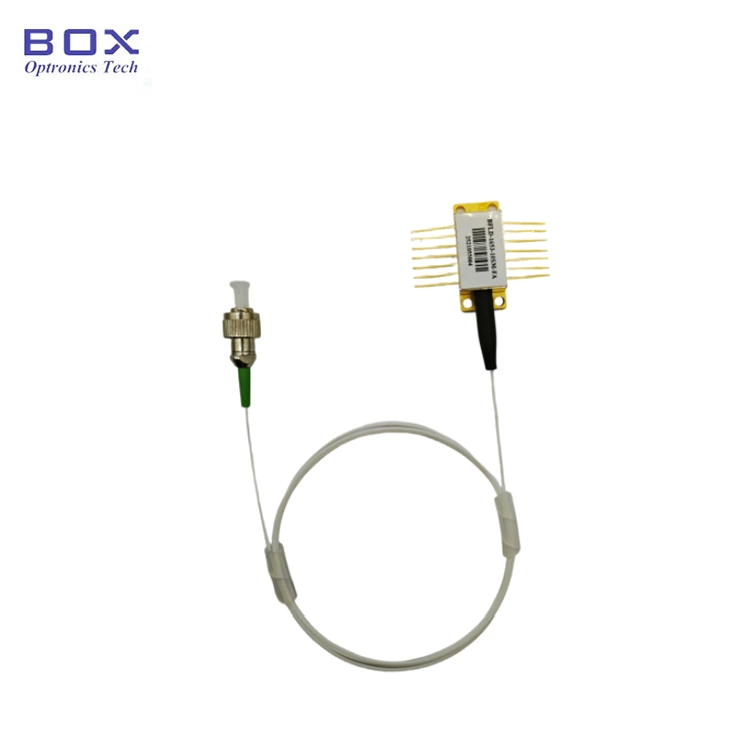

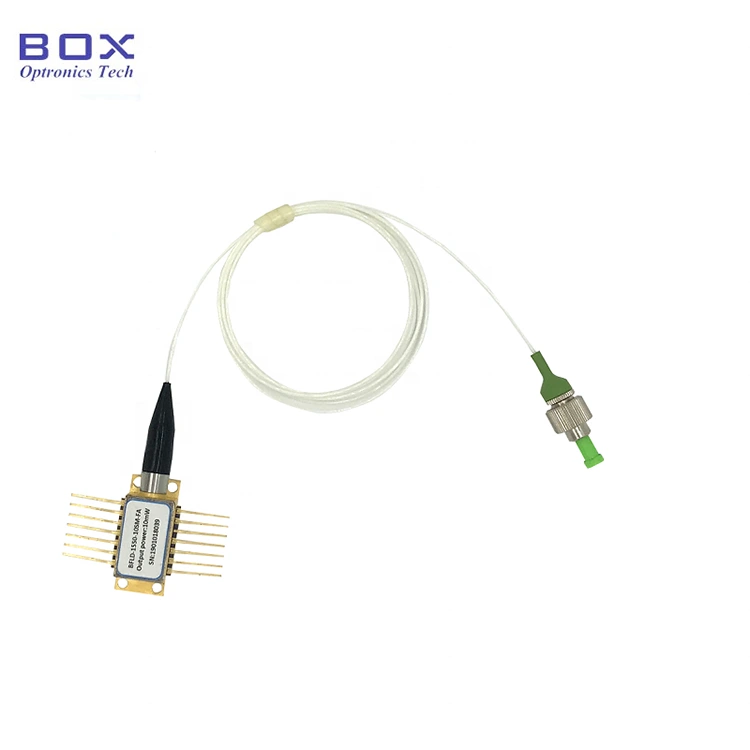

Produktoversikt-10mW C+L-bånd DWDM DFB-laserdiode

Box Optronics' 10mW C+L Band DWDM DFB laserdiode er en presisjonsbølgelengdelaserkilde med valgfri 1527.22~1610.92nm C+L-båndbølgelengder med ±0.2nm bølgelengdenøyaktighet og 10mW optisk utgangseffekt. Integrert TEC, termistor, monitorfotodiode og optisk isolator i en standard 14-pinners sommerfuglpakke, som gir stabil bølgelengdekontroll, støysvak drift og enkel OEM-systemintegrasjon. Designet for DWDM-kommunikasjonssystemer, fiberføling og optisk presisjonsinstrumentering.

Nøkkelfunksjoner-10mW C+L-bånd DWDM DFB-laserdiode

· C+L-båndbølgelengder valgfritt: 1527,22 nm (C63) til 1610,92 nm (L61)

· Høyt undertrykkingsforhold for sidemodus: ≥40dB minimum, 50dB typisk (CW)

· Lav relativ intensitetsstøy (RIN): ≤ -145dB/Hz (20-1000MHz)

· Innebygd optisk isolator: ≥30dB isolasjon

· Integrert termoelektrisk kjøler (TEC) og 10kΩ termistor for bølgelengdestabilisering

· Fiberalternativer: SMF-28e enkeltmodus eller PM1550 polarisasjonsvedlikeholdende fiber

· Standard FC/APC fiberkontakt, eller tilpasset

· Monitorfotodiode integrert for overvåking av utgangseffekt

· Telcordia GR-468 pålitelighetskvalifisert, RoHS-kompatibel

Typiske bruksområder-10mW C+L-bånd DWDM DFB-laserdiode

· Dense wavelength division multiplexing (DWDM) overføringssystemer over C-bånd og L-bånd

· DWDM-sendermoduler og transponderkort for telenettverk

· Fiberoptiske sensorsystemer for temperatur-, belastnings- og vibrasjonsmåling

· Optisk spektrumanalyse og bølgelengdereferansekilder

· Utstyr for testing og karakterisering av optiske komponenter

· Forskning og utvikling i fotonikk- og optiske kommunikasjonslaboratorier

· OEM-integrering i telekomoverføringsutstyr og testinstrumenter

Produktspesifikasjoner-10mW C+L-bånd DWDM DFB-laserdiode

Absolutte maksimale rangeringer

Parameter	Symbol	Betingelse	Min.	Typ.	Maks.	Enhet
Lagringstemperatur	Ts	-	-40	-	85	°C
Driftskassetemperatur	Topp	-	-20	-	70	°C
Forward gjeldende	HVIS	CW	-	-	200	mA
Laser omvendt spenning	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	-	5	mA
PD omvendt spenning	VRPD	-	-	-	10	V
TEC gjeldende	ITEC	-	-	-1,5	+1,5	A
TEC spenning	VTEC	-	-	-3,5	+3,5	V

Optiske egenskaper (T = 25°C lasertemperatur)

Parameter	Symbol	Testtilstand	Min.	Typ.	Maks.	Enhet
Senter bølgelengde	λc	TL=15~35°C, CW	Vises i utvalgte kanaler			nm
Maksimal optisk utgangseffekt	PO	-	10	-	-	mW
Spektral linjebredde	LW	FWHM	-	3	5	MHz
Side-modus undertrykkingsforhold	SMSR	CW	40	50	-	dB
Optisk isolasjon	-	-	30	-	-	dB
Relativ intensitetsstøy	RIN	20–1000 MHz	-	-	-145	dB/Hz
Bølgelengdedrift (EOL)	Δλ	25 års levetid	-	-	±0,1	nm
Bølgelengde temperaturkoeffisient	Δλ/ΔT	TEC 15°C til 35°C	-	0.09	-	nm/°C
Bølgelengde strømkoeffisient	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektriske egenskaper (T = 25°C lasertemperatur)

Parameter	Symbol	Testtilstand	Min.	Typ.	Maks.	Enhet
Terskelstrøm	Ith	-	-	10	35	mA
Skråningseffektivitet	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Driftsstrøm	Iop	PO=10mW, CW	-	100	150	mA
TEC-innstilt temperatur	Ts	-	15	-	35	°C
Laser fremoverspenning	VF	PO=10mW, CW	-	1.2	3.0	V
Overvåk PD-strøm	IMPD	PO=10mW, CW	10	-	2500	μA
Overvåk mørk strøm	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistorstrøm	ITC	-	10	-	100	μA
Termistormotstand	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistor konstant	B	-	3800	-	4100	K
TEC gjeldende	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC spenning	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
TEC-kapasitet	ΔT	Tc=70°C	-	-	50	°C

Valgte kanaler: delenummer og lasersenterbølgelengdeliste som nedenfor

Kanal	Delenummer	Min. Bølgelengde (nm)	Typ. Bølgelengde (nm)	Maks. Bølgelengde (nm)	Enhet
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Pakke- og PIN-definisjon

Pakketype: 14-pins hermetisk sommerfuglpakke

Innebygde komponenter: Optisk isolator, termoelektrisk kjøler (TEC), termistor, monitor fotodiode

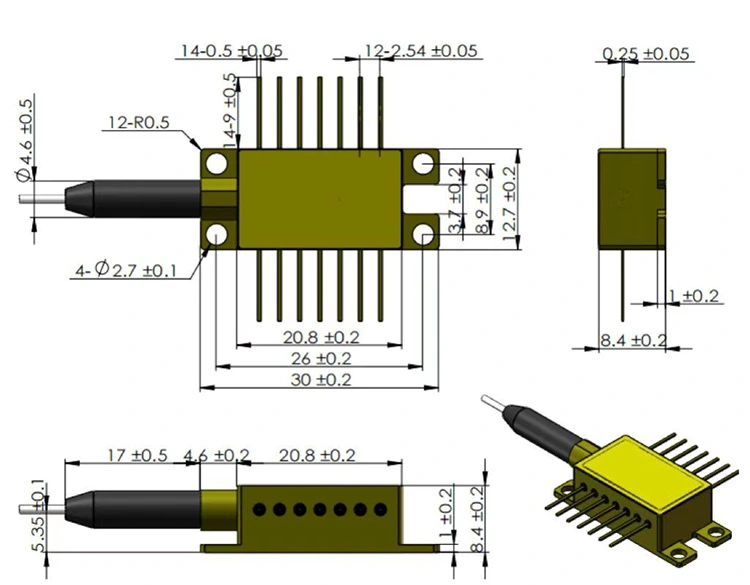

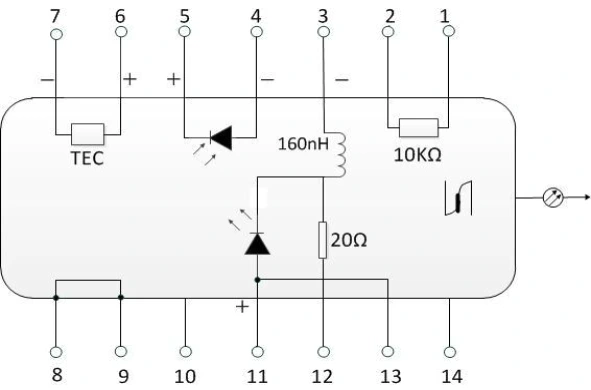

Type 1 Pin-out

Pin	Beskrivelse	Pin	Beskrivelse
1	Termistor	14	NC (ingen tilkobling)
2	Termistor	13	Laseranode (+)
3	Laser DC Bias (katode) (-)	12	Laser RF katode (-)
4	PD Monitor Anode (-)	11	Laseranode (+)
5	PD monitor katode (+)	10	NC (ingen tilkobling)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Type 2 Pin-out

Pin	Beskrivelse	Pin	Beskrivelse
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC (ingen tilkobling)
4	PD monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC (ingen tilkobling)	9	NC (ingen tilkobling)
7	NC (ingen tilkobling)	8	NC (ingen tilkobling)

Bestillingsinformasjon-10mW C+L Band DWDM DFB Laser Diode

Modellnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Eksempel: BFLD-C34-10SM-FA

Felt	Kode	Beskrivelse
Laser type	BFLD	ButterflyDFB laserdiode
Bølgelengde	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 eller L00-L61 eller Q00-Q61
Utgangseffekt	10	10mW
Fibertype	SM/PM	SM = Enkeltmodus (SMF-28e); PM = Polarisasjonsvedlikehold (PM1550)
Koblingstype	FA / SA	FA = FC/APC; SA = SC/APC; Andre kontakter tilgjengelig
Pinout	NULL / 2	NULL = Type 1 (standard); 2 = Type 2 pumpe

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom Type 1 og Type 2 pinout-konfigurasjoner?

A: Type 1 følger standard konfigurasjon av telekom-butterfly-pinne, som vanligvis brukes for DWDM-sendere og høyhastighets optiske kommunikasjonsapplikasjoner. Den gir dedikerte tilkoblinger for laserbias, RF-modulasjon, TEC, termistor og monitorfotodiodesignaler for å sikre kompatibilitet med telekom-laserdriverkretser.

Type 2 er optimalisert for pumpelaserapplikasjoner, med et forenklet elektrisk grensesnitt og et annet TEC-arrangement for høyeffekts pumpedrift og termisk styring.

Begge konfigurasjonene bruker den samme 14-pinners butterfly-mekaniske pakken, men deres elektriske pin-tilordninger er forskjellige. De er mekanisk kompatible, men krever forskjellige PCB-oppsett og driverdesign.

Spørsmål: Hvorfor er en innebygd optisk isolator viktig for DWDM- og sensorapplikasjoner?

A: I DWDM-overførings- og fibersensorsystemer kan optiske refleksjoner fra kontakter, fibergrensesnitt og optiske komponenter kobles tilbake til laserhulrommet. Denne optiske tilbakemeldingen kan føre til modusustabilitet, bølgelengdesvingninger, økt støy og forringet systemytelse.

En innebygd optisk isolator med ≥30 dB isolasjon undertrykker disse bakrefleksjonene, forbedrer bølgelengdestabiliteten, reduserer tilbakemeldingsindusert støy og sikrer pålitelig drift i applikasjoner som koherent deteksjon, fiberføling og optisk overføring med lavt støynivå.

Spørsmål: Kan jeg få en tilpasset bølgelengde utenfor standard C+L-båndlisten?

A: Ja. Vi støtter tilpassede bølgelengder basert på spesifikke applikasjonskrav. For DWDM-laserprodukter er tilpassede bølgelengder tilgjengelig innenfor vårt kvalifiserte bølgelengdeområde (for eksempel 1527–1611 nm, avhengig av brikketilgjengelighet).

Andre bølgelengdebånd, inkludert O-bånd (1260–1360 nm) og S-bånd (1460–1530 nm), kan også vurderes for spesifikke bruksområder.

Mulighet for tilpasset bølgelengde avhenger av laserbrikkens tilgjengelighet, gitterdesign og produksjonsplan. Vennligst kontakt oss med din målbølgelengde og søknadsdetaljer for evaluering.

Relaterte produkter

· DWDM 14PIN Butterfly Analog Laser for CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, høy linearitet RF-over-fiber-overføring

· LAN-WDM 10mW fiberkoblet laser – 1266,5~1345,5nm valgfritt, designet for 400G/800G optiske sender/mottakere

· CWDM 1270-1650nm DFB-laserkilde – for optisk kommunikasjon og distribuert fiberoptisk sensing

· 1550nm 1W Fiber Coupled Laser - høyeffektkilde for fiber-laser seeding, optisk forsterkning og industriell fotonikk

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser – lavfasestøykilde for koherent kommunikasjon, LiDAR og presisjonsføling

Datablad-10mW C+L Band DWDM DFB Laser Diode

Datablad

Bokmerk denne siden for enkel fremtidig referanse.

Hot Tags: Kina 10mW C L-bånd DWDM DFB laserdiodeprodusent, leverandør, fabrikk

Relatert kategori

Send forespørsel

Kontaktinfo



Adresse

Rom 901, Building A, Rongchao New Era Plaza, Lanqing 1st Road nr. 3, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, Kina


Tlf

+86-13322933691


E-post

sales06@boxoptronics.com

Ser du etter konkurransedyktige priser på bulkordrer? Send en forespørsel til Box Optronics for høyytelses DFB-lasere, SLED-er og PM-fiberenheter. Få et profesjonelt pristilbud innen 24 timer.
