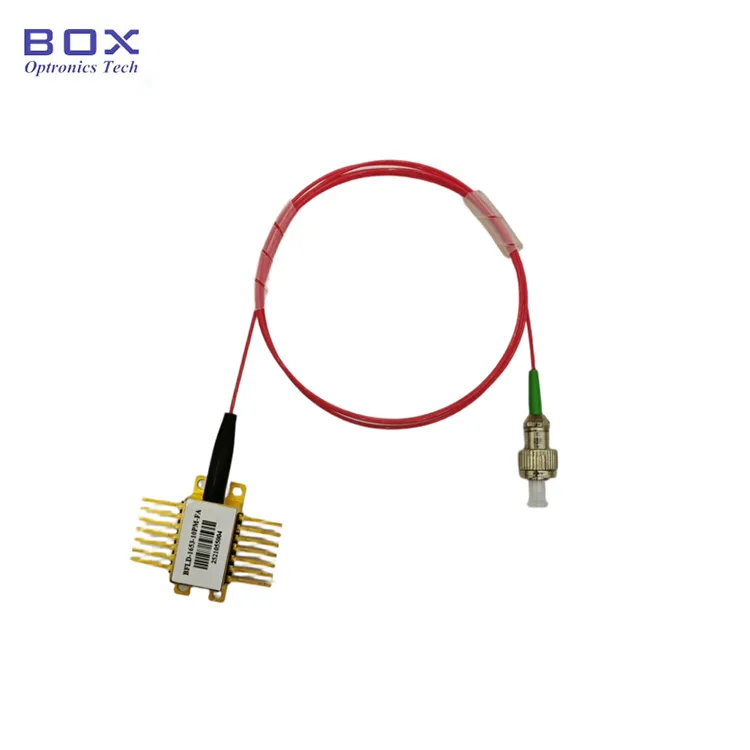

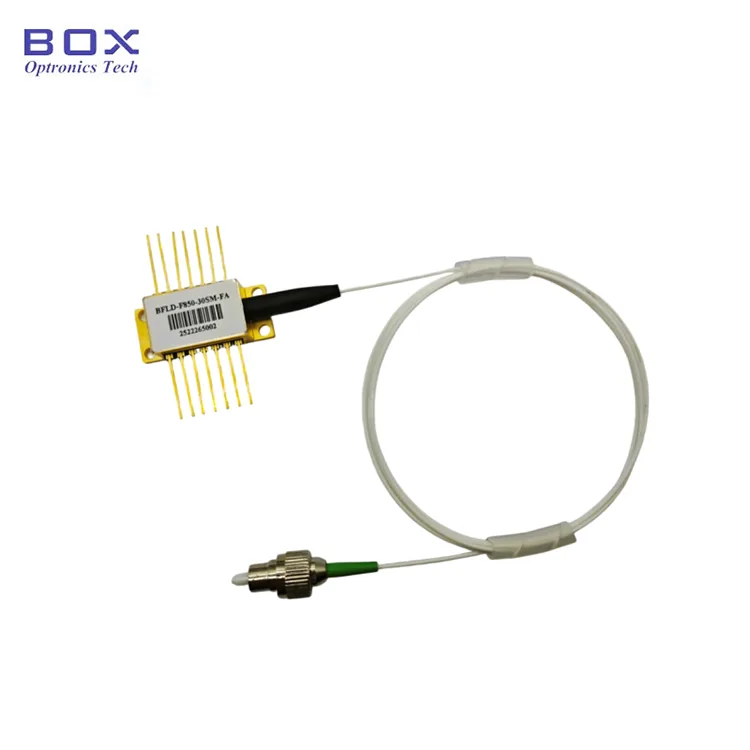

Box Optronics leverer 1310nm 100mW DFB Laser, en førsteklasses fiberkoblet laserkilde designet for krevende optisk kommunikasjon, sensing og testapplikasjoner. Denne enheten har en multi-quantum well (MQW) distribuert feedback (DFB) struktur, som leverer eksepsjonell bølgelengdestabilitet, høyt sidemodus undertrykkingsforhold og opptil 120mW enkeltmodus fiberutgangseffekt.
Plassert i en standard 14-pins sommerfuglpakke med integrert TEC-kjøler, termistor, optisk isolator og monitorfotodiode, er denne laseren kompatibel med OC-48 pinout-standarder. Enten for testsystemer med høy effekt, fiberoptiske sensornettverk eller neste generasjons kommunikasjonssystemer, leverer Box Optronics pålitelig ytelse støttet av streng kvalitetskontroll og global teknisk støtte.
● Høy optisk utgangseffekt: opptil 120 mW typisk (SM-fiber)
● Multi-quantum well (MQW) DFB-struktur for overlegen bølgelengdestabilitet
● Høyt sidemodusundertrykkelsesforhold (SMSR): >35dB typisk
● Innebygd optisk isolator for beskyttelse mot bakrefleks
● Integrert TEC-kjøler og termistor for presis bølgelengdekontroll
● Overvåk fotodiode for strømovervåking i sanntid
● Enkelmodus (SM) eller polarisasjonsvedlikeholdende (PM) fiberalternativer
● Standard FC/APC-fiberkontakt (tilpassbar)
● OC-48 pinout-kompatibel, industristandard 14-pins sommerfuglpakke
● Optiske test- og målesystemer med høy effekt
● Fiberoptiske kommunikasjonssendere og transceivere
● Optiske forsterkerfrøkilder
● FMCW LiDAR
● Forsknings- og utviklingslaboratorier
● Industriell prosessovervåking og kontroll
|
Parameter |
Symbol |
Betingelse |
Min. |
Maks. |
Enhet |
|
Laser fremoverstrøm |
HVIS |
CW |
- |
400 |
mA |
|
Omvendt spenning |
VR |
CW |
- |
-2,0 |
V |
|
ESD spenning |
ESD |
- |
500 |
- |
V |
|
Driftstemperatur |
TOPP |
Kassetemperatur |
0 |
+70 |
℃ |
|
Lagringstemperatur |
TSTG |
Omgivelsestemperatur |
-40 |
+85 |
℃ |
|
Parameter |
Symbol |
Betingelse |
Min. |
Typ. |
Maks. |
Enhet |
|
Driftsbølgelengde |
λC |
CW, 25 ℃ |
1300 |
1310 |
1320 |
nm |
|
Optisk utgangseffekt (SM) |
PF |
SM Fiber |
90 |
120 |
- |
mW |
|
Optisk utgangseffekt (PM) |
PF |
PM Fiber |
70 |
90 |
- |
mW |
|
Terskelstrøm |
ITH |
25 ℃ |
14 |
20 |
50 |
mA |
|
Driftsstrøm |
IOP |
CW |
- |
250 |
400 |
mA |
|
Driftsspenning |
VOP |
25 ℃ |
- |
- |
3.0 |
V |
|
Sidemodusundertrykkelsesforhold |
SMSR |
- |
35 |
- |
- |
dB |
|
TEC gjeldende |
ITEC |
- |
-1,5 |
- |
2.5 |
A |
|
TEC spenning |
VTEC |
- |
-2,5 |
- |
3.8 |
V |
|
Termistormotstand |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Termistor B-verdi |
β |
25 ℃/80 ℃ |
- |
3950 |
- |
K |
|
PIN-kode |
Beskrivelse |
PIN-kode |
Beskrivelse |
|
1 |
Termistor |
14 |
NC (ingen tilkobling) |
|
2 |
Termistor |
13 |
Laseranode (+) |
|
3 |
LD katode (-) |
12 |
Laser katode (-) |
|
4 |
PD-anode (+) |
11 |
Laseranode (+) |
|
5 |
PD katode (-) |
10 |
NC (ingen tilkobling) |
|
6 |
TEC (+) |
9 |
Case Ground |
|
7 |
TEC (-) |
8 |
Case Ground |

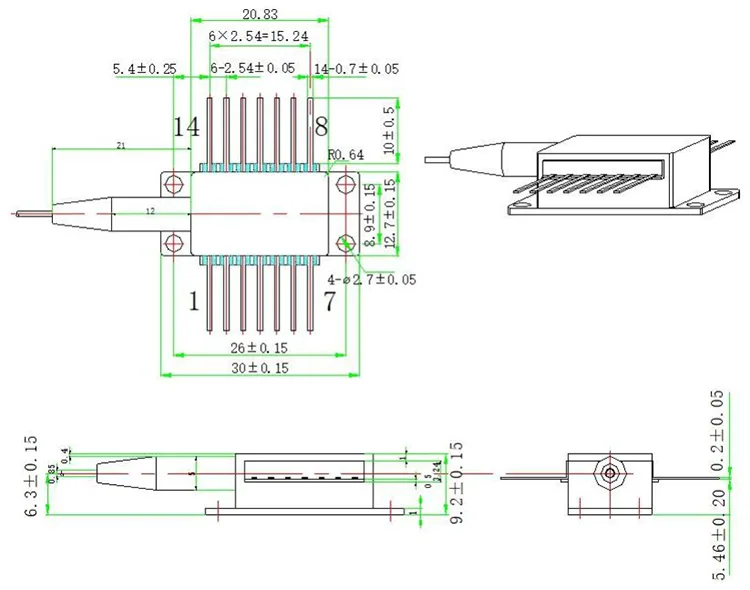

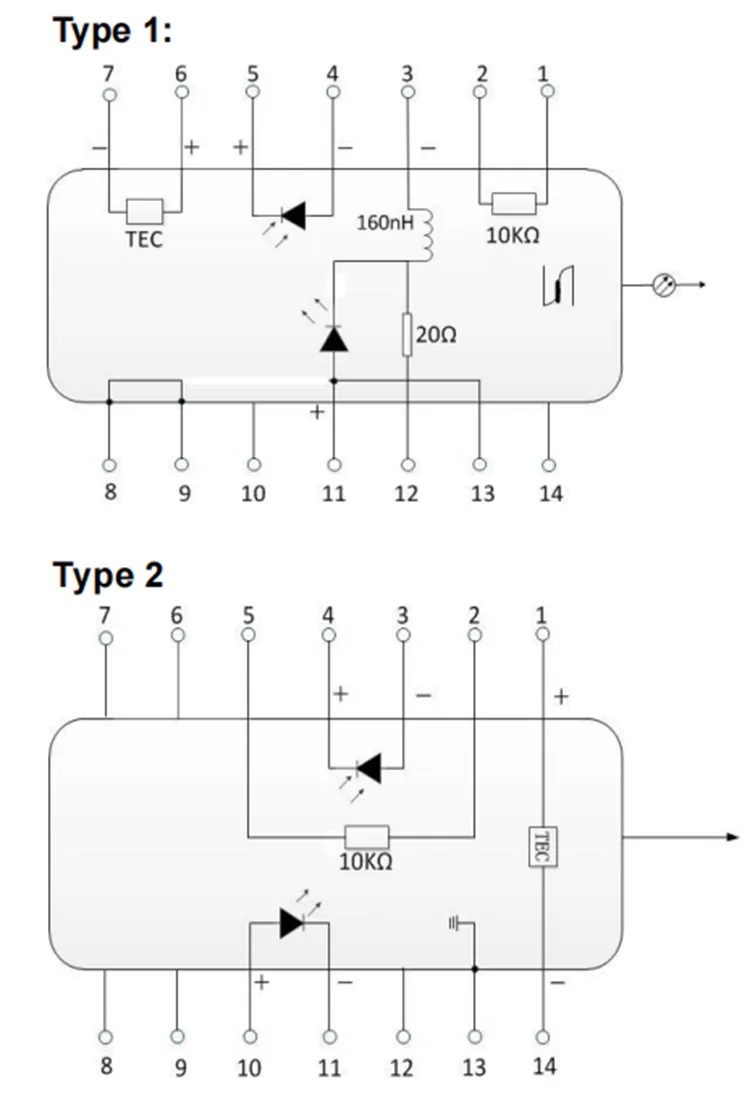

Pinout-definisjon (type2)
|
PIN-kode |
Beskrivelse |
PIN-kode |
Beskrivelse |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Termistor |
13 |
Case Ground |
|
3 |
PD Monitor Anode (-) |
12 |
NC (ingen tilkobling) |
|
4 |
PD monitor katode (+) |
11 |
Laser katode (-) |
|
5 |
Termistor |
10 |
Laseranode (+) |
|
6 |
NC (ingen tilkobling) |
9 |
NC (ingen tilkobling) |
|
7 |
NC (ingen tilkobling) |
8 |
NC (ingen tilkobling) |
● ✓ 10+ års profesjonell erfaring med produksjon av laserdioder
● ✓ Streng kvalitetskontroll med 100 % testing før forsendelse
● ✓ Konkurransedyktige priser med stabil kapasitet for masselevering
● ✓ Fleksible tilpasningsalternativer for bølgelengde, kraft, fiber og pakke
● ✓ 7×24 timer teknisk støtte og rask respons
● ✓ Prøvetesting tilgjengelig for evaluering
● ✓ ISO9001:2015 sertifisert kvalitetsstyringssystem
● ✓ Global frakt med DHL, UPS, FedEx ekspresslevering
BFLD - XXXX - XX - XX - X
|
Felt |
Kode |
Beskrivelse |
|
Produktserie |
BFLD |
Butterfly DFB Laser Diode |
|
Bølgelengde |
1310 |
1310nm senterbølgelengde (andre bølgelengder tilgjengelig) |
|
Utgangseffekt |
1H |
100 mW klasse høy effekt (10: 10mW, 20: 20mW, 1H: 100mW) |
|
Fibertype |
SM/PM |
SM: Single Mode Fiber | PM: Polarization Maintaining Fiber |
|
Kobling |
FA / SA |
FA: FC/APC | SA: SC/APC | Annet: tilpasset forespørsel |
|
Pinout Type |
1/2 |
Type 1 | Type 2 |
Eksempel: BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-pins Butterfly-laserdiode, PM-fiber, FC/APC-kontakt, Type-2-pin-ut
● Senterbølgelengde: 1270~1650nm (egendefinerte bølgelengder tilgjengelig)
● Utgangseffekt: 10mW, 20mW,andre
● Fibertype: Enkeltmodusfiber, fiber som opprettholder polarisasjonen
● Fiberlengde: 1m, 1,5m, 2m (egendefinerte lengder)
● Koblingstype: FC/APC, FC/UPC, SC/APC, LC/APC, bare fiber
● Pinout-konfigurasjon: Type 1, Type 2
For tilpassede krav, vennligst kontakt vårt salgsteam:
E-post: sales06@boxoptronics.com
Tlf.: +86-13322933691
Nettsted: www.boxphotonics.com
Hver enhet leveres med en omfattende testrapport som dokumenterer målte ytelsesparametere. Testarket inneholder detaljerte spesifikasjoner, ytelseskurver og oppmerksomhetsmerknader.
● Individuell testrapport følger med hver enhet
● Typiske spektral- og effektkurver leveres
● EXW (Ex Works): Anbefales hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen fraktkostnader belastes av oss.
● DAP (levert på stedet): Hvis du ikke har en kurerkonto, kan vi ordne frakt med forhåndsbetalt frakt.
● Andre vilkår: Kontakt oss for å diskutere.
● PayPal: Rask og sikker betaling for prøver og små bestillinger
● T/T (bankoverføring): Standard betalingsmåte for vanlige produksjonsordrer
● Alibaba Trade Assurance: Sikker ordrebeskyttelse for nettbaserte transaksjoner med kjøpergaranti
● Fleksible betalingsvilkår: Kan forhandles for langsiktige eller strategiske partnere
● Standardproduksjon: ~10 virkedager
● varer på lager: 2–3 virkedager for forsendelse
● Egendefinerte konfigurasjoner: 15–20 virkedager
● Volumbestillinger: Ta kontakt for produksjonsplan
● Internasjonal frakt: 3–5 virkedager (DHL/UPS/FedEx Express)
● Fremskyndet tjeneste: Tilgjengelig på forespørsel (ekstra gebyr kan påløpe)
Denne enheten er elektrostatisk følsom. Det kreves streng overholdelse av antistatiske beskyttelsestiltak under pakking, transport og bruk. Unnlatelse av å gjøre det kan føre til permanent skade på enheten.
● Bruk alltid en antistatisk håndleddsstropp ved håndtering
● Arbeid på en skikkelig jordet antistatisk matte
● Sørg for at alt utstyr er skikkelig jordet
● Unngå å berøre pinnene og fiberkontakten direkte
● Bruk en regulert strømkilde med lite støy
● Implementer riktig strømbegrensning for å forhindre skade
● Unngå overspenninger og spenningstopper i strømforsyningen
● Overskrid aldri den maksimale foroverstrømmen
● Slå alltid på TEC-kjøling før du bruker laserstrøm
● Unngå overdreven bøying av fiberen
● Ikke trekk eller vri fiberhale
● Rengjør fiberkontaktene før tilkobling
● Bruk alltid støvhetter når kontakten ikke er i bruk
● Inspiser fiberendesiden for skade før bruk
● Monter enheten på en skikkelig kjøleribbe for optimal ytelse
● Sørg for god termisk kontakt mellom pakken og kjøleribben
● Bruk termisk grensesnittmateriale (termisk fett/pute) for bedre varmeoverføring
● Operer innenfor det spesifiserte temperaturområdet for pålitelighet
● Tillat tilstrekkelig oppvarmingstid for bølgelengdestabilisering
