1064nm 30mW DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 1064nm 30mW DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en 1064nm DFB Laser Diode med en 14-pinners standard sommerfuglpakke, sentral bølgelengde 1064nm, bølgelengdetoleranse +/-1nm, og typisk utgangseffekt 30mW. Innebygd TEC, termistor, isolator og monitor PD, med utmerket bølgelengdestabilitet for langsiktig stabil drift. Den brukes hovedsakelig i optisk fiberkommunikasjon og sensing. Tråd strengt i henhold til pinnedefinisjonen, under TEC-kontroll, og overdreven fiberbøyning for å sikre ytelse og levetid.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Well (MQW) distribuert feedback (DFB) lasere;

● Utgangsstrøm opp til 30mW;

● SM eller PM fiber;

● 14-pinners BTF-pakke med termistor, TEC, isolator og Monitor PD.

Produktapplikasjoner

● Optisk fiber kommunikasjon;

● Optisk instrument;

● Optisk fiber sensor;

● Lyskilde.

Produkt Detaljer

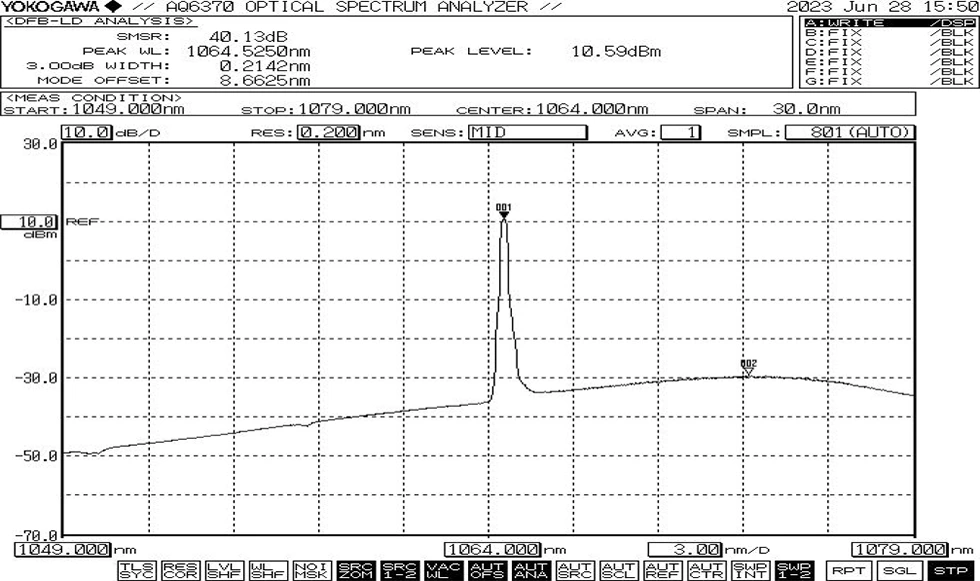

● Typisk spektrum: 1064nm, +/-1 WL toleranse

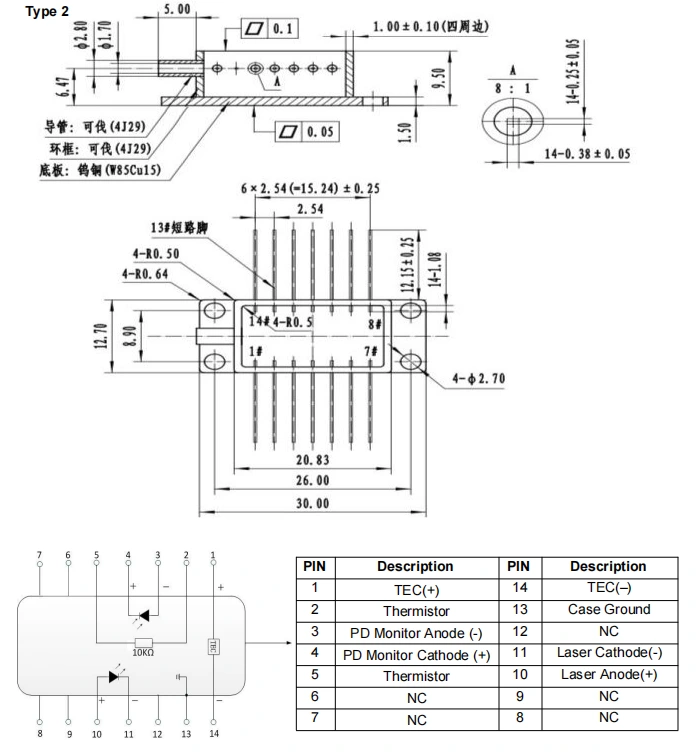

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1064nm 30mW DFB Sommerfugllaserdiode

● Standard tilbehør

*Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).

Bestilling informasjon

f.eks: BFLD-1064-30SM-FA

(Bestillingsinformasjon: 1064nm 30mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-kontakt, pumpestift).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, som dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i small trinn til ønsket nivå er nådd.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
