1530nm 40mW DFB fiberkoblet laser

Produktoversikt-1530nm 40mW DFB fiberkoblet laser

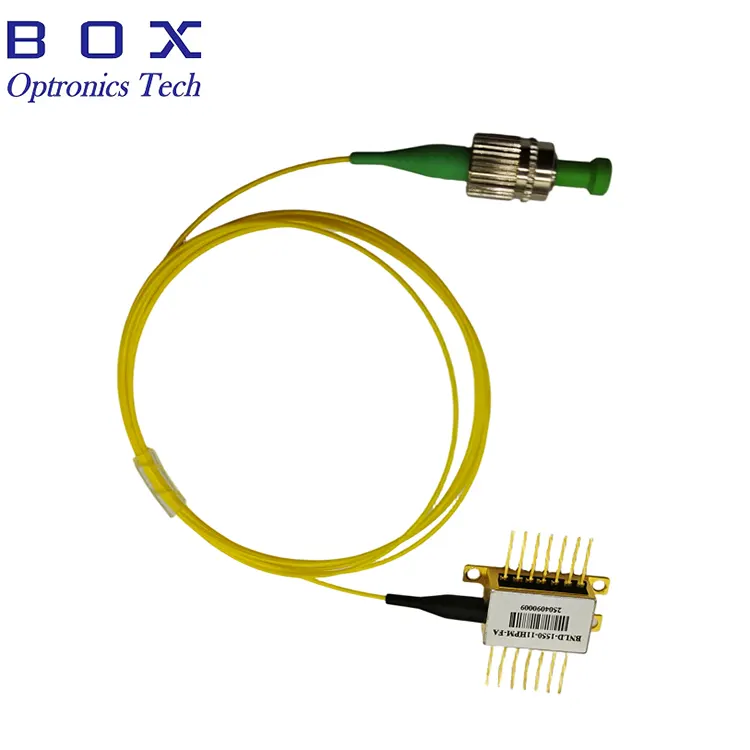

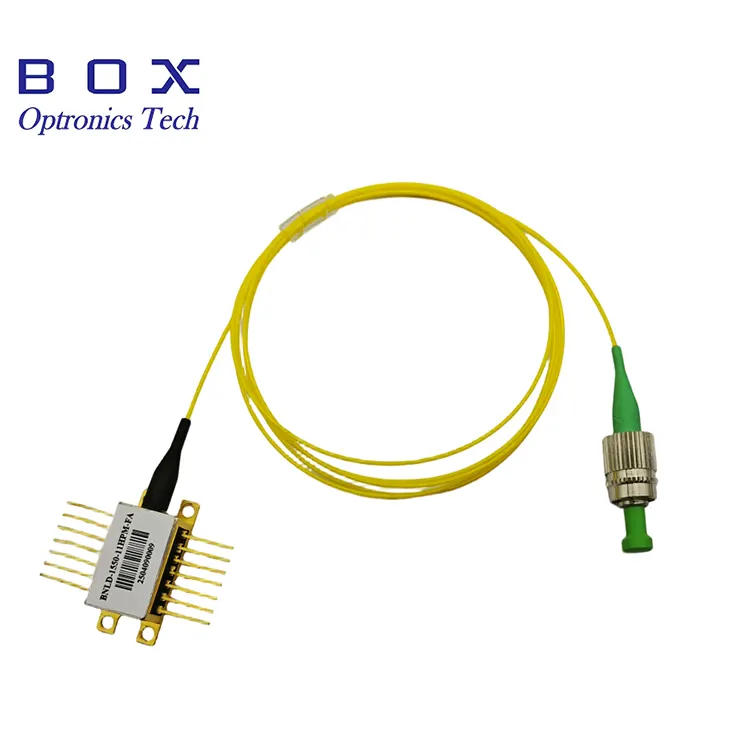

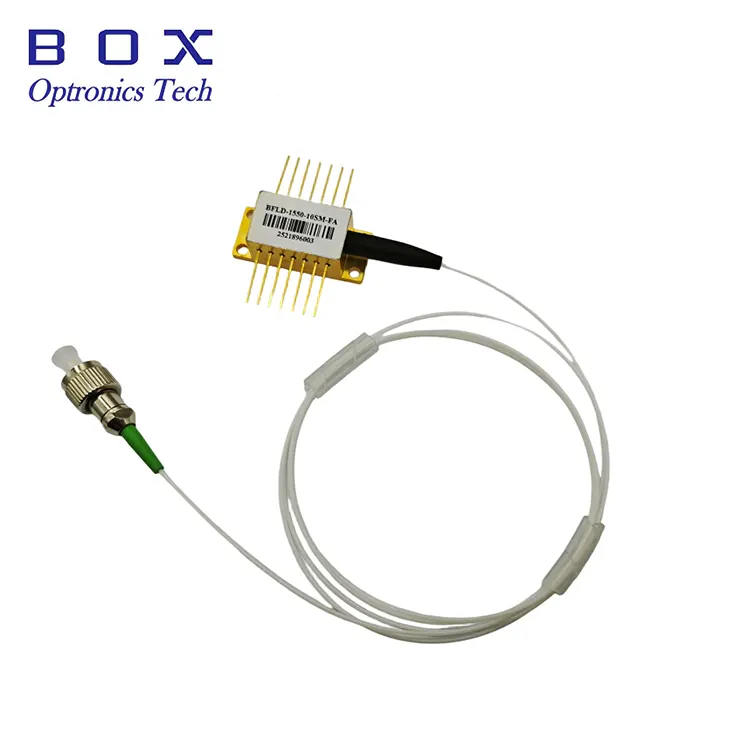

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) er en høyytelses distribuert feedback-laserdiode designet for applikasjoner som krever stabil, høyeffekts optisk enkeltmodusutgang. Denne enheten leverer minimum 40mW optisk utgangseffekt gjennom enkeltmodusfiber med FC/APC-kontakt, og har en innebygd optisk isolator for å forhindre bakrefleksjon og sikre stabil drift.

Plassert i en 14-pins sommerfuglpakke med integrert termoelektrisk kjøler (TEC) og termistor for presis bølgelengde og kraftstabilisering, tilbyr laseren utmerket sidemodusundertrykkingsforhold (≥35dB) og pålitelig ytelse over hele driftstemperaturområdet. Den OC-48-kompatible pinouten forenkler integrering i eksisterende systemdesign.

Denne laseren er godt egnet for optiske testsystemer, optiske systemer med høy effekt, fiberoptiske sensorapplikasjoner og instrumentering som krever stabile 1530nm laserkilder med høy effekt.

Nøkkelfunksjoner-1530nm 40mW DFB fiberkoblet laser

· Høy optisk utgangseffekt: 40mW minimum, 50mW typisk (SM-fiberutgang)

· Senterbølgelengde: 1530nm (rekkevidde: 1527–1533nm)

· Høyt sidemodusundertrykkelsesforhold (SMSR): ≥35dB

· Innebygd optisk isolator for beskyttelse mot bakrefleks

· Enkeltmodus fiber-pigtail med FC/APC-kontakt

· 14-pins sommerfuglpakke med integrert TEC og termistor

· OC-48 pinout-kompatibel for enkel systemintegrasjon

· Integrert monitorfotodiode for strømovervåking

· Presisjonsbølgelengde og kraftstabilisering via TEC-kontroll

· Lavterskelstrøm: 20mA typisk

· Hermetisk sommerfuglpakke for langsiktig pålitelighet

Typiske bruksområder-1530nm 40mW DFB fiberkoblet laser

· Optiske test- og målesystemer

· Fiberoptisk sensing og distribuerte sensing-applikasjoner

· Optisk forsterker frølasere og signalkilder

· Wavelength Division Multiplexing (WDM)-systemer

· Testutstyr for optisk kommunikasjon

· Laboratorie- og forskningsinstrumentering

· Fotonisk komponentkarakterisering og testing

· Optisk spektrumanalyse og måling

· Industrielle lasersystemer og OEM-integrasjon

Produktspesifikasjoner-1530nm 40mW DFB fiberkoblet laser

Absolutte maksimale rangeringer

Elektro-optiske egenskaper (T = 25°C, IF = IOP)

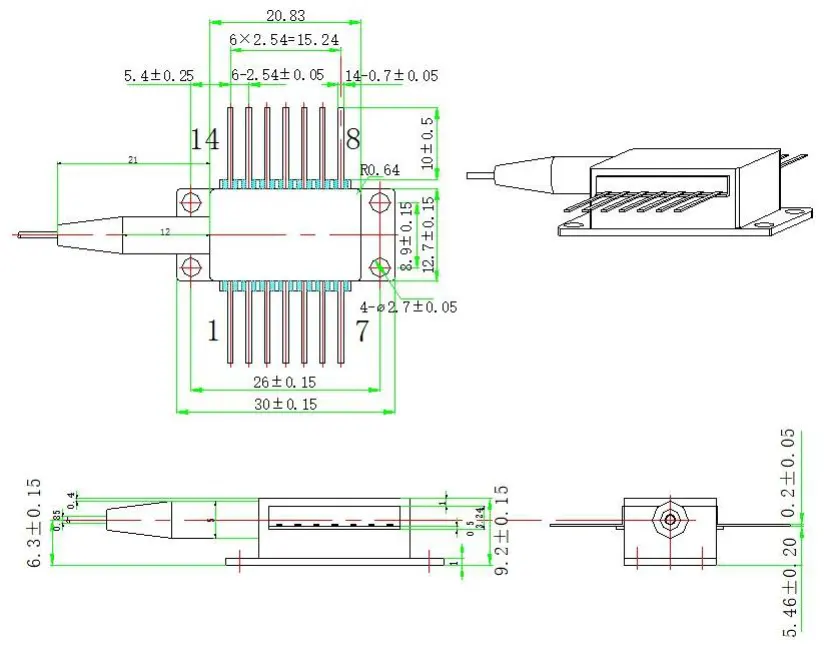

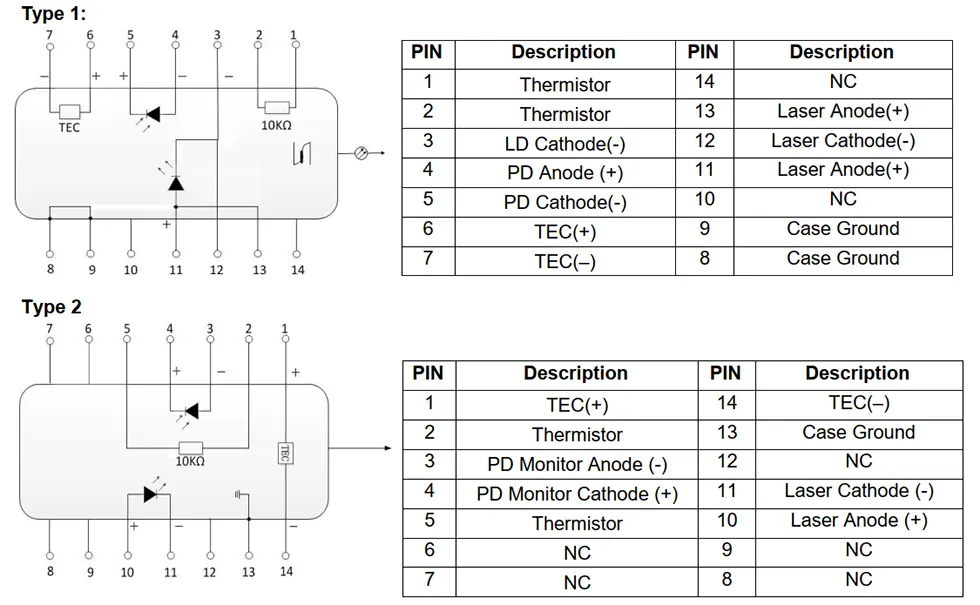

Pakke og pinnedefinisjon-1530nm 40mW DFB fiberkoblet laser

Bestillingsinformasjon-1530nm 40mW DFB fiberkoblet laser

Tilgjengelige modeller

Merk: Egendefinerte bølgelengder innenfor C-båndet, alternative effektnivåer, forskjellige fiberlengder og koblingsalternativer er tilgjengelig på forespørsel. Kontakt salgsteamet vårt for tilpassede konfigurasjonspriser og ledetid.

Hvorfor velge Box Optronics DFB-lasere?

· Prøvd DFB-laserbrikketeknologi med konsekvente bølgelengde- og effektspesifikasjoner

· 100 % funksjonstesting og innbrenningsscreening før forsendelse

· Konkurransedyktige priser med levering direkte fra fabrikken

· Fleksible bestillingsmengder – støtte for både FoU-prototyper og volumproduksjon

· Tilpasningsalternativer for bølgelengde, effekt, fiberlengde, kontakt og pin-konfigurasjon

· Langsiktig forsyningsstabilitet for produksjonsprogrammer og systemintegrasjon

· Hermetisk sommerfuglemballasje med integrert TEC for pålitelig drift

· Internasjonal frakt via DHL/UPS/FedEx med full sporing

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom DFB- og FP-lasere?

A: DFB-lasere (Distributed Feedback) har en innebygd gitterstruktur som muliggjør enkel longitudinell modus (SLM) med smal linjebredde og høyt sidemodusundertrykkelsesforhold (SMSR ≥35dB for denne enheten). FP (Fabry-Perot) lasere opererer vanligvis med flere langsgående moduser og har bredere spektral utgang.

DFB-lasere foretrekkes for applikasjoner som krever presis bølgelengdekontroll og høy stabilitet, som WDM-systemer, fibersensor og presisjonsinstrumentering, mens FP-lasere vanligvis brukes til kostnadssensitive applikasjoner der streng bølgelengdekontroll er mindre kritisk.

Spørsmål: Hvorfor er en innebygd isolator viktig?

A: Tilbakerefleksjoner fra fiberforbindelser, optiske komponenter eller fiberender kan kobles tilbake til laserdioden, noe som forårsaker utgangseffektsvingninger, bølgelengdeustabilitet og økt støy. Den innebygde optiske isolatoren reduserer optisk tilbakemelding, og bidrar til å opprettholde stabil utgangseffekt, bølgelengdestabilitet og lav støyytelse.

Spørsmål: Hva er rollen til TEC og termistor?

A: Den termoelektriske kjøleren (TEC) og termistoren jobber sammen for å opprettholde laserbrikketemperaturen gjennom nøyaktig pakketemperaturkontroll. Siden laserbølgelengde og utgangseffekt er temperaturavhengige, sikrer presis temperaturkontroll stabil ytelse på tvers av varierende omgivelsesforhold. 10kΩ termistoren (B-verdi 3950K) gir temperaturtilbakemelding til TEC-kontrolleren, som justerer TEC-strømmen for å opprettholde den innstilte temperaturen. Dette er avgjørende for applikasjoner som krever konsistent bølgelengde og kraft.

Spørsmål: Hva betyr OC-48 pinout-kompatibel?

A: OC-48-kompatibel pinout refererer til en butterfly-pakkepinnetilordning som vanligvis brukes i OC-48 (2,5 Gbps SONET/SDH) optiske kommunikasjonsapplikasjoner. Denne kompatibiliteten forenkler integrering i systemer som bruker lignende elektriske og mekaniske grensesnitt. To pinout-alternativer (type 1 og type 2) er tilgjengelige for å imøtekomme ulike systemdesign.

Spørsmål: Hva er minimum bestillingsmengde (MOQ)?

A: MOQ er 1 stk. Vi støtter fleksible bestillingsmengder. Standardmodeller kan leveres i små kvanta for FoU og prototyping, samt større volum for produksjon. Kontakt salgsteamet vårt for spesifikke priser for ønsket kvantum.

Spørsmål: Kan jeg få en tilpasset bølgelengde eller effektnivå?

A: Ja, vi tilbyr tilpasningsalternativer inkludert CWDM-kompatible bølgelengder og andre tilpassede bølgelengder innenfor det tilgjengelige området, alternative utgangseffektnivåer, tilpassede fiberlengder, forskjellige koblingstyper (FC/APC, FC/UPC, LC, etc.), og skreddersydde pin-konfigurasjoner. Kontakt oss med dine spesifikke krav, så vil ingeniørteamet vårt vurdere gjennomførbarheten og gi et tilbud.

Spørsmål: Hvilken drivstrøm trengs for å oppnå 40mW utgang?

A: Den typiske driftsstrømmen ved 25°C er 200mA, med maksimalt 300mA. Terskelstrømmen er vanligvis 20mA (14mA minimum, 50mA maksimum). Faktisk driftsstrøm kan variere mellom individuelle enheter og med temperatur. Vi anbefaler å bruke en laserdiodedriver med passende strømbegrensning og APC (Automatic Power Control) funksjonalitet for stabil drift.

Spørsmål: Er sommerfuglpakken hermetisk forseglet?

A: Ja, 14-pins sommerfuglpakken er hermetisk forseglet, og beskytter laserbrikken, isolatoren og interne komponenter mot fuktighet, støv og miljøforurensninger. Dette sikrer pålitelig langsiktig drift og er viktig for å opprettholde konsistent ytelse over produktets levetid.
