1550.12nm DWDM DFB-laser

Produktoversikt-1550.12nm DWDM DFB Laser

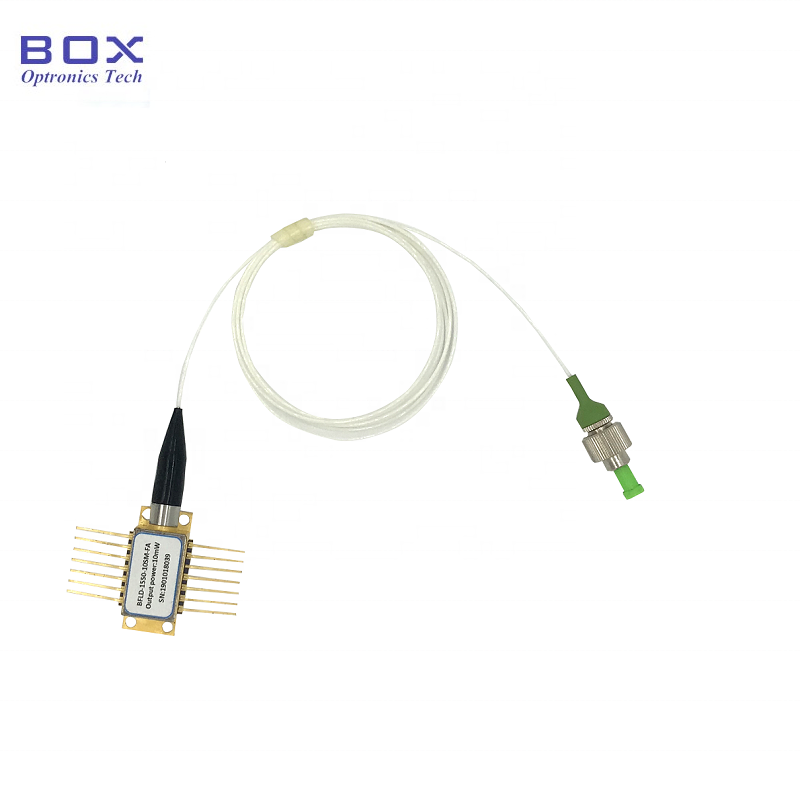

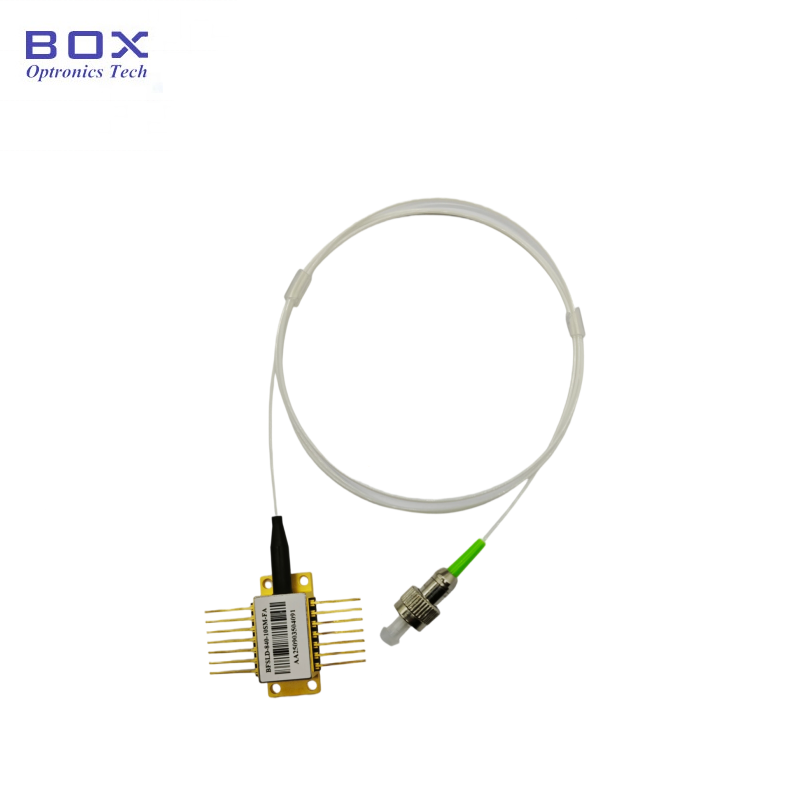

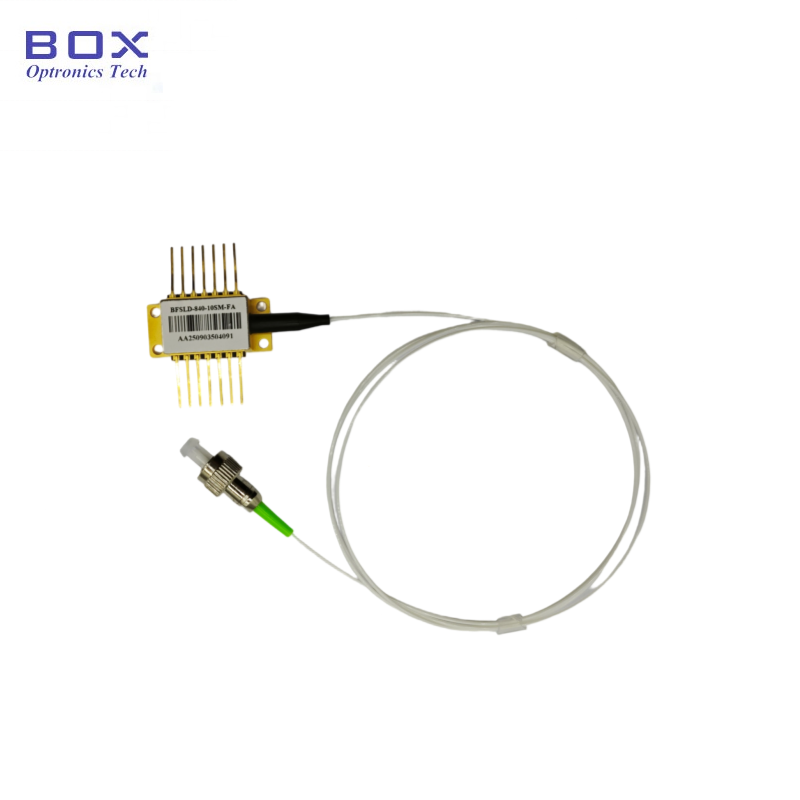

1550.12nm DWDM DFB-laseren (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) er en 14-pins sommerfuglpakket distribuert feedback-laserdiode spesielt designet for analog CATV-overføring og DWDM-optiske kommunikasjonsapplikasjoner. Denne enheten opererer ved standard ITU-nettbølgelengde på 1550,12nm, og leverer 10mW eller 20mW optisk utgangseffekt gjennom enkeltmodus- eller polarisasjonsvedlikeholdende fiber med FC/APC-kontakt.

Plassert i en hermetisk 14-pins sommerfuglpakke med integrert isolator, termoelektrisk kjøler (TEC), 10kΩ termistor og monitorfotodiode, gir laseren temperatur- og kraftstabilisering over hele -40°C til +85°C driftstemperaturområde. To pinout-konfigurasjoner (Type 1 og Type 2) er tilgjengelige for kompatibilitet med forskjellige systemkortdesign.

Nøkkelfunksjoner-1550.12nm DWDM DFB Laser

· Standard ITU-nettbølgelengde: 1550,12 nm (kanal 34), full CH18–CH64 rekkevidde valgfritt

· Høy optisk utgangseffekt: 10mW eller 20mW

· Avansert analog brikkedesign optimalisert for CATV-overføring

· Høy undertrykkingsforhold for sidemodus: SMSR ≥30dB

· Innebygd optisk isolator: ≥30dB isolasjon @25°C

· Høyt optisk returtap: ≥40dB

· Bred modulasjonsbåndbredde: 2,5 GHz typisk

· 14-pins hermetisk sommerfuglpakke med integrert TEC og termistor

· Integrert monitorfotodiode for strømovervåking

· Fiberalternativer: SMF-28e enkeltmodus eller PMF-1550 polarisasjonsvedlikeholdende fiber

· Standard FC/APC-kobling, 1,0 m pigtail (900 μm løst rør)

· Bredt driftstemperaturområde: -40°C til +85°C

· To pinout-konfigurasjoner (Type 1 / Type 2) for designfleksibilitet

Typiske bruksområder-1550.12nm DWDM DFB-laser

· CATV-kringkastingsnettverk og overføringssystemer for headend

· Nettverk med begrensede fiberressurser (bølgelengdemultipleksing)

· Kabel-TV-hub og distribusjonsutstyr

· Optiske sendermoduler for analog RF-over-fiber

· Fiberoptisk test- og måleinstrumentering

· Satellitt- og RF-signaldistribusjon over fiber

· Forskning og utvikling i optiske kommunikasjonslaboratorier

· OEM-integrering i CATV- og telekomutstyr

Produktspesifikasjoner-1550.12nm DWDM DFB Laser

Absolutte maksimale rangeringer

Elektro-optiske egenskaper (T = 25°C, IF = IOP)

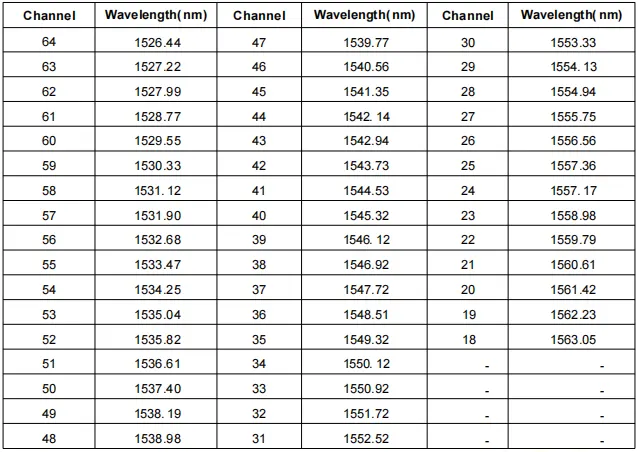

ITU Grid Wavelength Reference (valgte kanaler)

Merk: Full ITU-nettkanaler CH18–CH64 (1526.44nm–1563.05nm) tilgjengelig på forespørsel.

Optisk fiber spesifikasjoner-1550.12nm DWDM DFB Laser

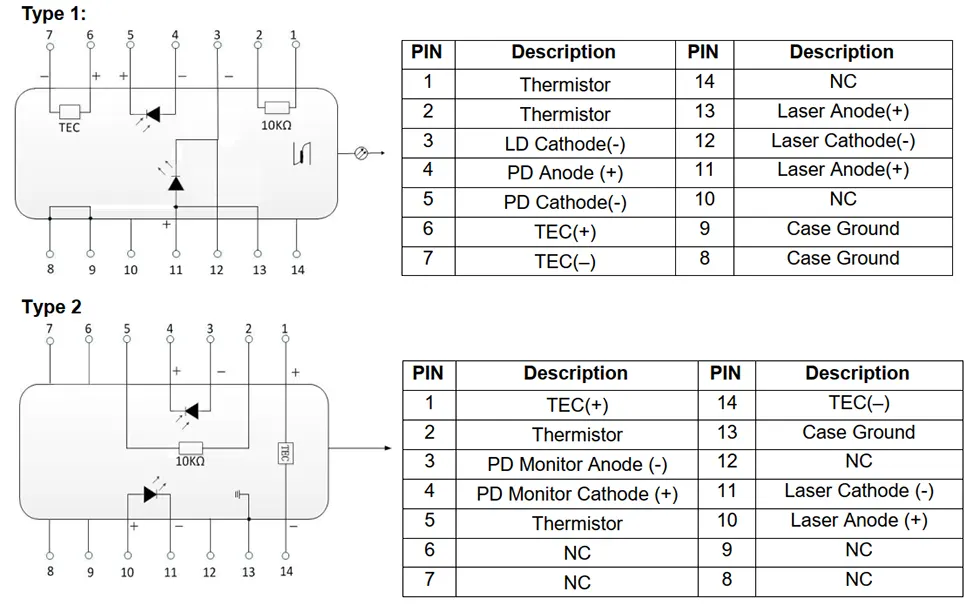

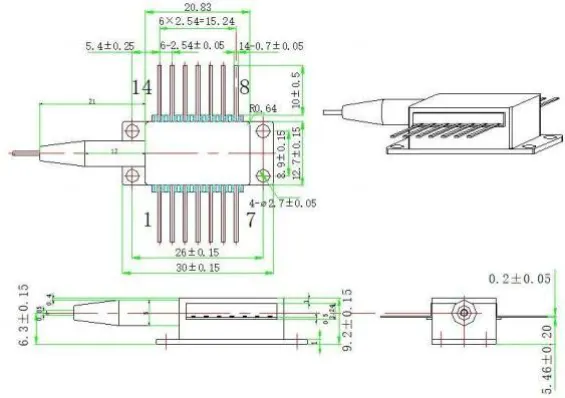

Pakke og Pin Definition-1550.12nm DWDM DFB Laser

Bestillingsinformasjon-1550.12nm DWDM DFB Laser

Modellnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Eksempel: BFLD-CH34-10SM-FA

Hvorfor velge Box Optronics DWDM DFB-lasere?

· Prøvd DFB-laserbrikketeknologi med analog-optimalisert design for CATV-applikasjoner

· 100 % funksjonstesting og innbrenningsscreening før forsendelse

· Bølgelengdestøtte for full ITU-nett (CH18–CH64) med tett bølgelengdetoleranse

· Konkurransedyktige priser med levering direkte fra fabrikken

· Fleksible bestillingsmengder – støtte for både FoU-prototyper og volumproduksjon

· Tilpasningsalternativer for bølgelengde, effekt, fibertype, kontakt og pin-konfigurasjon

· Langsiktig forsyningsstabilitet for CATV-nettverksdistribusjon og produksjonsprogrammer

· Hermetisk sommerfuglemballasje med integrert TEC for pålitelig drift ved bred temperatur

· Internasjonal frakt via DHL/UPS/FedEx med full sporing

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom denne DWDM DFB-laseren og en standard DFB-laser?

A: Denne ITU-grid DFB-laseren kombinerer presis bølgelengdekontroll med analog CATV-optimalisert ytelse. Den har en optimert laserbrikkedesign for høyt bærer-til-støyforhold (CNR), lav forvrengningsytelse (CSO/CTB) og stabil optisk utgang.

Sammenlignet med standard DFB-lasere hovedsakelig designet for digital optisk kommunikasjon, er CATV DFB-lasere spesifikt optimalisert for analoge modulasjonsapplikasjoner der linearitet og støyytelse er kritisk.

Spørsmål: Hvilke ITU-nettbølgelengder er tilgjengelige?

A: Vi tilbyr ITU-T-nettbølgelengder fra CH18 (1563.05nm) til CH64 (1526.44nm), som dekker vanlige C-bånds DWDM-kanaler. Tilpassede bølgelengder er tilgjengelige i henhold til spesifikke systemkrav.

Spørsmål: Hva er forskjellen mellom SMF- og PMF-fiberalternativer?

A: SMF-28e er standard enkeltmodusfiber, egnet for de fleste CATV og generelle optiske kommunikasjonsapplikasjoner der polarisering ikke er kritisk. PMF-1550 er polarisasjonsvedlikeholdende fiber, designet for polarisasjonsfølsomme systemer. For PM-fiber er den langsomme aksen justert til kontaktnøkkelen. Velg basert på krav til systempolarisering.

Spørsmål: Hvorfor er en innebygd isolator viktig for CATV-applikasjoner?

A: Optisk tilbakemelding forårsaket av fiberrefleksjoner eller optiske komponenter kan introdusere støy, bølgelengdeustabilitet og signalforringelse i analoge overføringssystemer. Den innebygde optiske isolatoren undertrykker optisk tilbakemelding, og sikrer stabil utgangseffekt, lavt støynivå og pålitelig CATV-overføringsytelse.

Spørsmål: Hva er minimum bestillingsmengde (MOQ)?

A: MOQ er 1 stk. Vi støtter fleksible bestillingsmengder. Standardmodeller kan leveres i små kvanta for FoU og prototyping, samt større volum for CATV-nettverksdistribusjon og produksjon. Kontakt salgsteamet vårt for spesifikke priser for ønsket kvantum.

Spørsmål: Kan jeg få en tilpasset bølgelengde, strøm eller koblingskonfigurasjon?

A: Ja, vi tilbyr omfattende tilpasningsalternativer, inkludert alle ITU-nettbølgelengder (CH18–CH64), tilpassede utgangseffektnivåer innenfor 6–20mW, alternative fibertyper og -lengder, forskjellige koblingstyper (FC/APC, SC/APC, LC, etc.), og skreddersydde pinnkonfigurasjoner (type 1 eller type 2). Kontakt oss med dine spesifikke krav, så vil ingeniørteamet vårt vurdere gjennomførbarheten og gi et tilbud.
