1030nm 50mW DFB laserdiodemodul

Innholdsfortegnelse

1. Introduksjon av 1030nm 50mW DFB laserdiodemodul

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

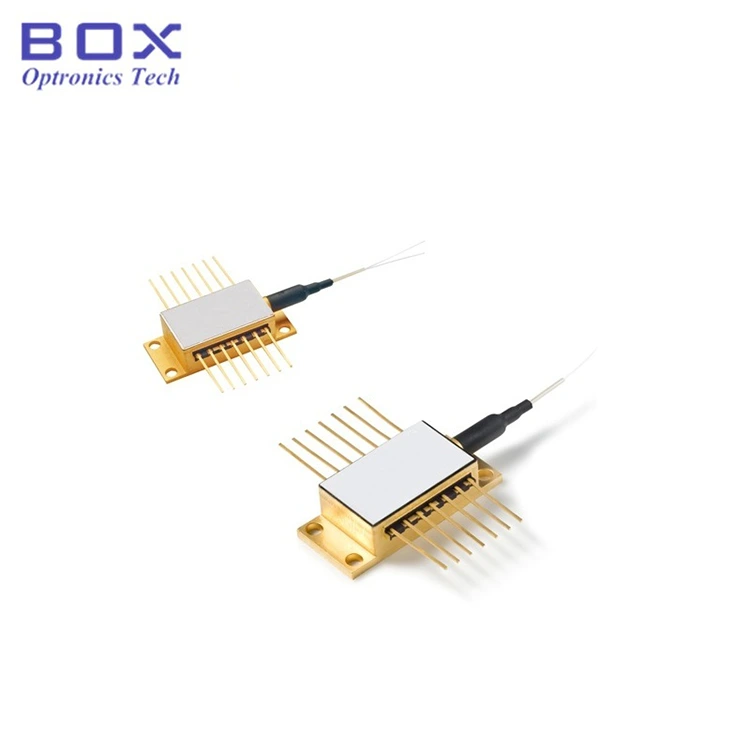

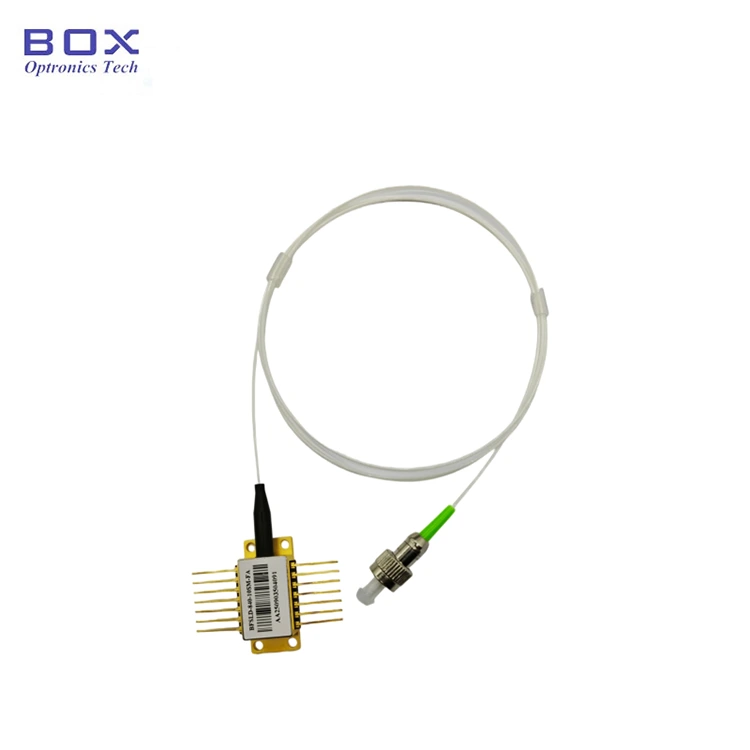

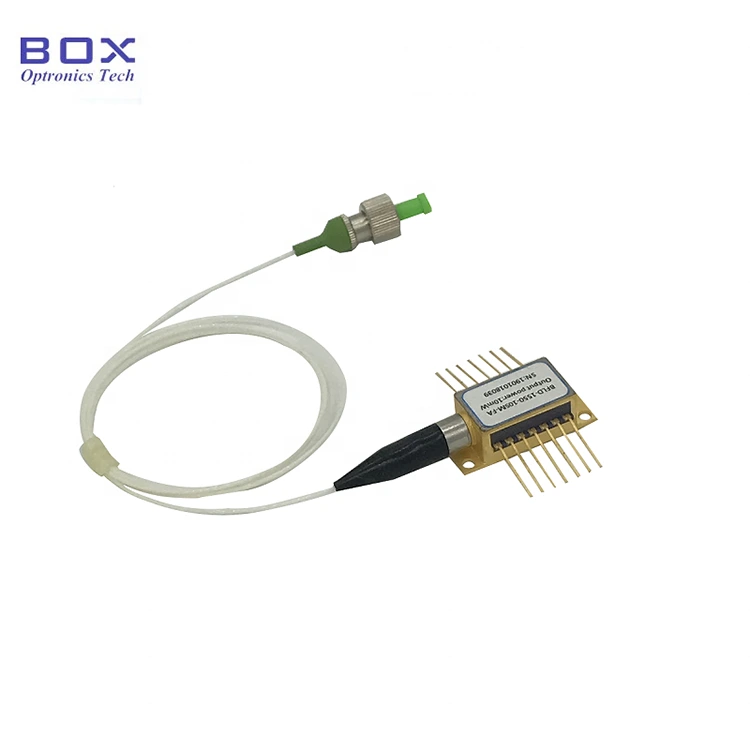

1030nm 50mW DFB Laser Diode Module er hermetisk forseglet i en 14-pins sommerfuglpakke. Den støtter CW eller pulsdrift, og integrerer TEC-kjøler og termistor for et stabilt spektrum. Egnet for spektroskopi, telekom, belysning og sansing. Før du slår på, aktiverer du først TEC-kjøleren, legg deretter på strøm i små trinn for å forhindre at brikken overopphetes eller blir overbelastet.

Produktspesifikasjoner

Produktfunksjoner

● Distribuert tilbakemelding laser;

● CW eller pulserende operasjon;

● Innebygd monitor PD, termoelektrisk kjøler og termistor;

● Valgfri FC/APC-kontakt.

Produktapplikasjoner

● Spektroskopi;

● Telekom;

● belysning;

● Sansing.

Produkt Detaljer

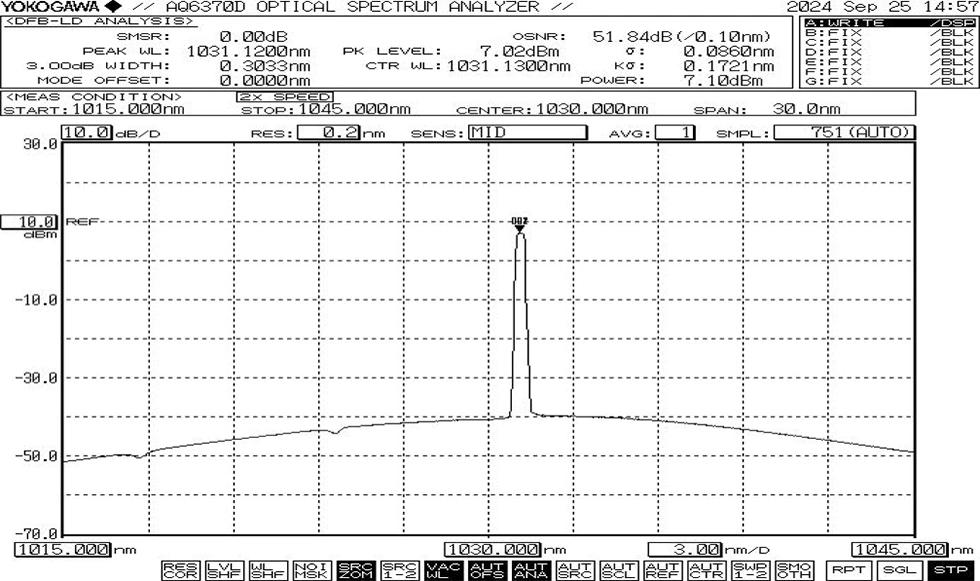

● Typisk spektrum: 1030nm, +/-2nm WL-toleranse

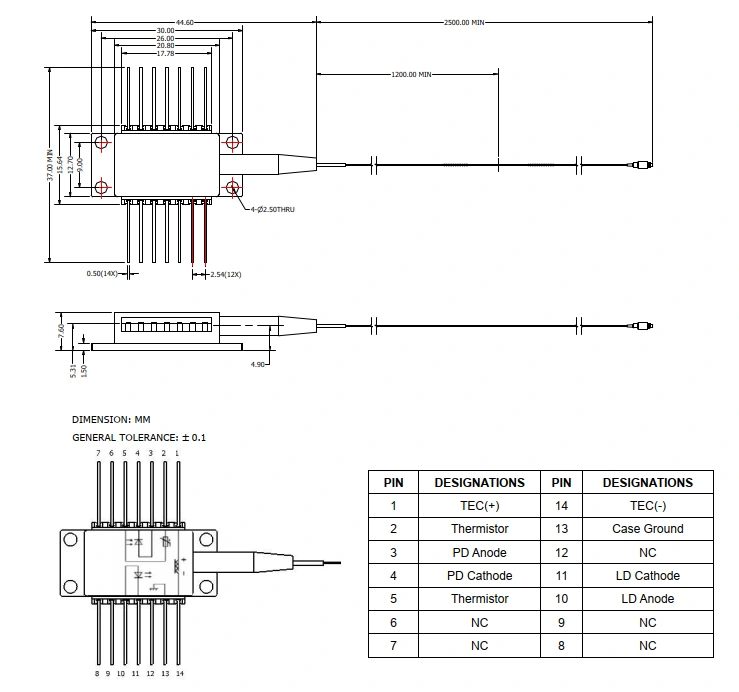

● Pakketegning og pin-out-definisjon (Enhet:mm)

FAQ

(1) Er det mulig å justere bølgelengden ved å variere temperaturen? Hva er koeffisient?

--Bølgelengde/temperaturkoeffisient 0,01nm/℃.

(2) Hva er fiber type?

--Corning HI1060,NA=0,14,MFD=6,2um@1060nm.

(3) Hva er power tunable rekkevidde?

--10~100%.

(4) Gjør du gi et beskyttende rør og kobling for LD?

--Ja. 900um løst rør og FC/APC er valgfritt.

Bestilling informasjon

f.eks: BFLD-D1030-50SM-FA

(Bestillingsinformasjon: 1030nm 50mW DFB Laser Diode Module, sommerfugl pakke, med SM-fiber, FC/APC-kontakt).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
