DWDM 14PIN Butterfly Analog Laser for CATV

Innholdsfortegnelse

1. Introduksjon av DWDM 14PIN Butterfly Analog Laser for CATV

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

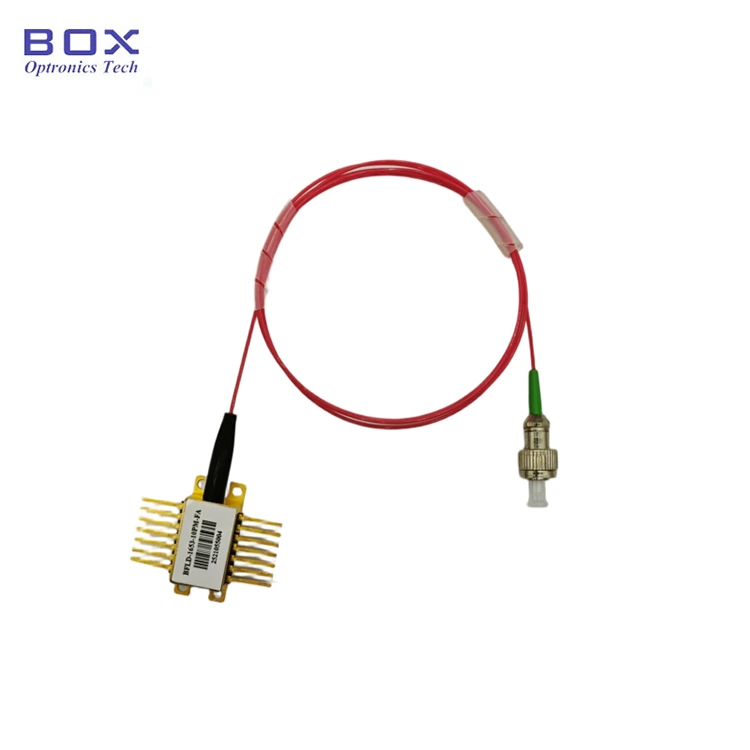

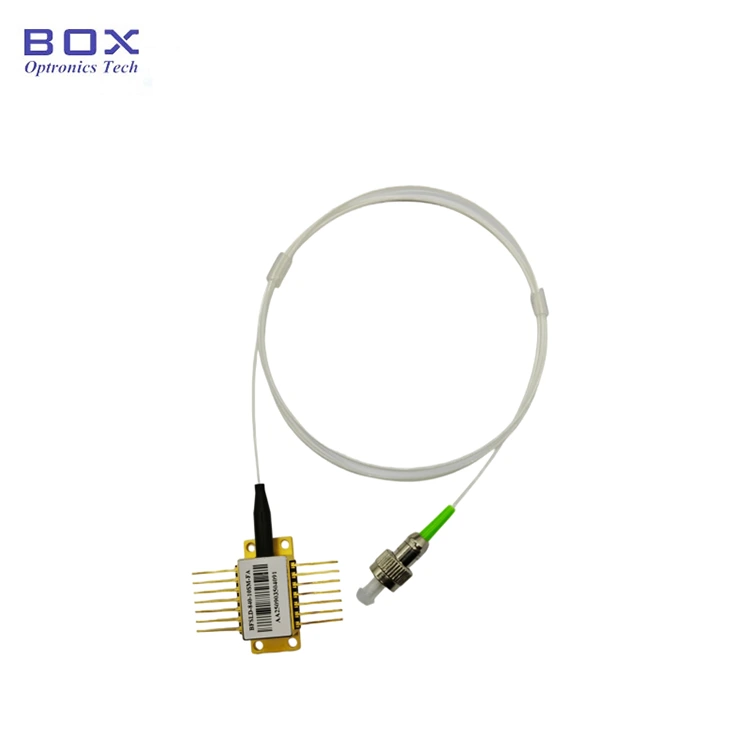

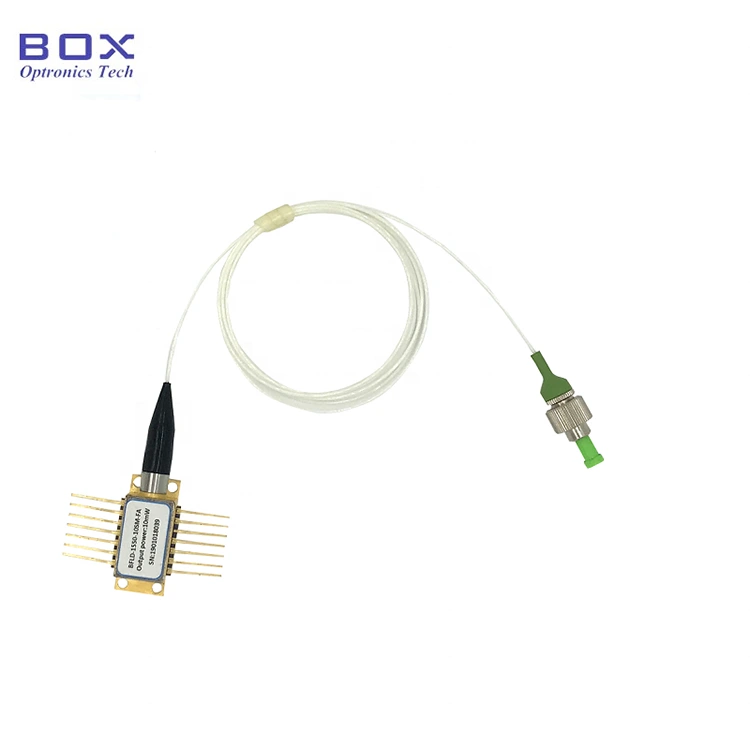

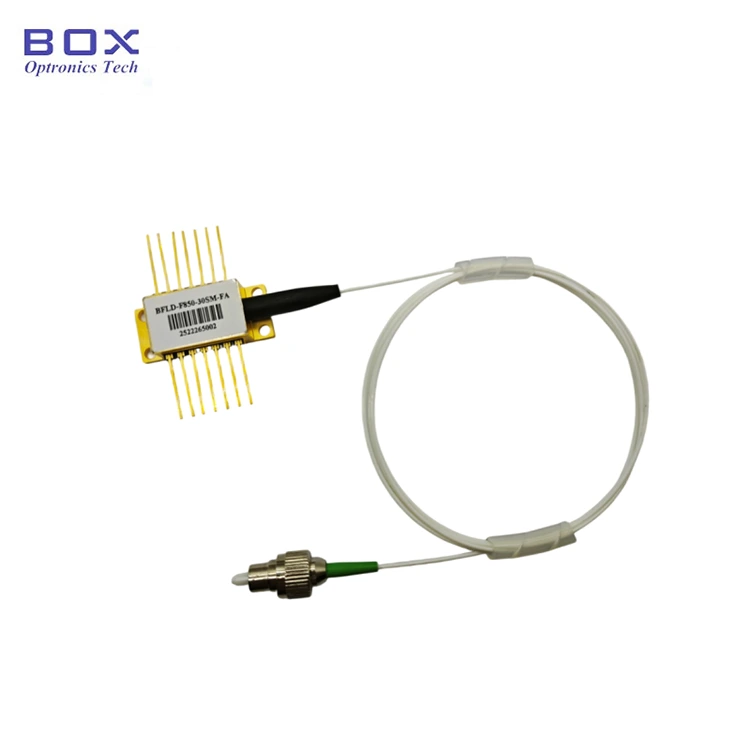

Produktintroduksjon

DWDM 14PIN Butterfly Analog Laser for CATV er designet med en avansert analog brikke, optisk isolator og 10mW utgangseffekt. Pakket med innebygd termoelektrisk kjøler (TEC) og monitorfotodiode leverer den utmerket linearitet, lav forvrengning og overlegen bølgelengdestabilitet på tvers DWDM-nettet. Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produkt Spesifikasjoner

Produktfunksjoner

● Fibertypen kan være SMF-28e eller PMF-1550;

● Utgangseffekt 10mW eller tilpasset;

● 14-pinners BTF-pakke med TEC og Monitor PD.

Produktapplikasjoner

● Fiberoptisk kommunikasjon;

● DWDM systemer;

● CATV overføring;

● Laboratorietestutstyr.

Produktdetaljer

● ITU-nettkanalnummerering

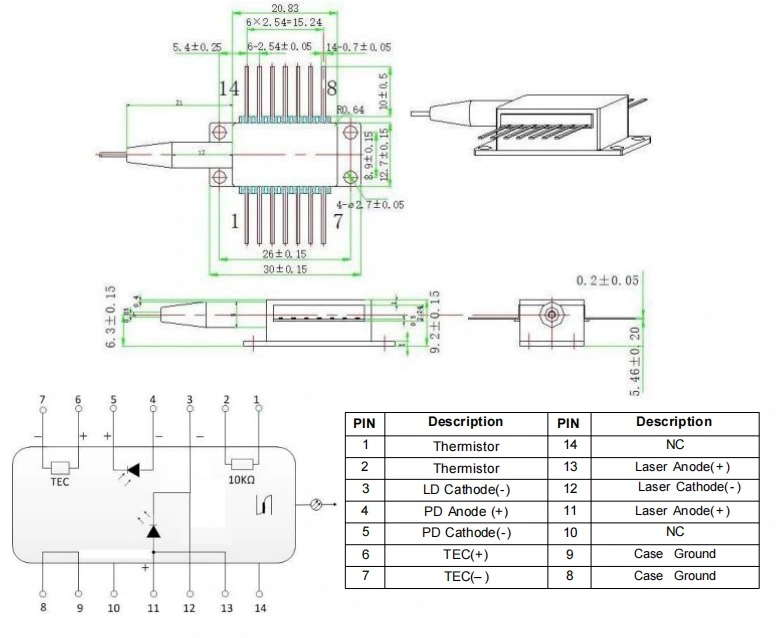

● Type 1-pakketegning og PIN-UT-definisjon(Enhet:mm):DWDM 14PIN Butterfly Analog Laser for CATV

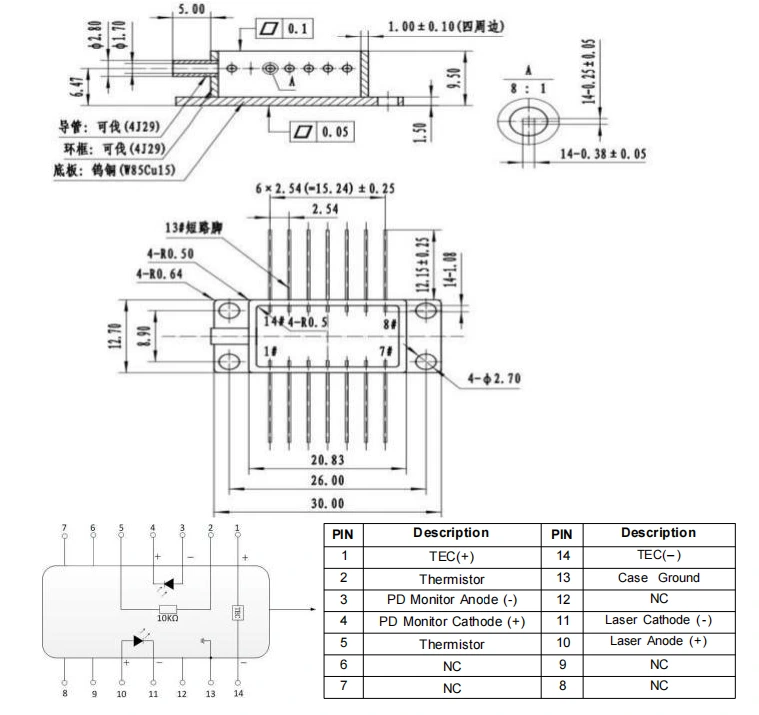

● Type 2 Pakketegning&PIN-OUT-definisjon(Enhet:mm)-DWDM 14PIN Butterfly Analog Laser for CATV

Bestilling informasjon

f.eks: BFLD-CH56-10SM-FA

(Bestillingsinformasjon: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532.68nm, 10mW utgangseffekt, SM-fiber, FC/APC-kontakt, type 1 pin-out).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● ESD-beskyttelse: Denne enheten er elektrostatisk følsom. Derfor må strenge antistatiske beskyttelsestiltak overholdes under pakking, transport og bruk. I tillegg, Forholdsregler bør tas for å forhindre overspenninger i strømforsyningen, da dette ikke blir gjort kan føre til permanent skade på enheten (for eksempel sørg for riktig utstyr jording og bruk en antistatisk håndleddsstropp).

● Pin Lodding Krav: Hvis pinnene må loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Vær spesielt oppmerksom på følgende: under loddeprosessen må enheten være i en strømløs tilstand, og loddebolten må være skikkelig jordet.

● Legg på strøm: Under oppstart prosess, bruk aldri høy strøm direkte, da dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i små trinn til ønsket nivå er nådd.

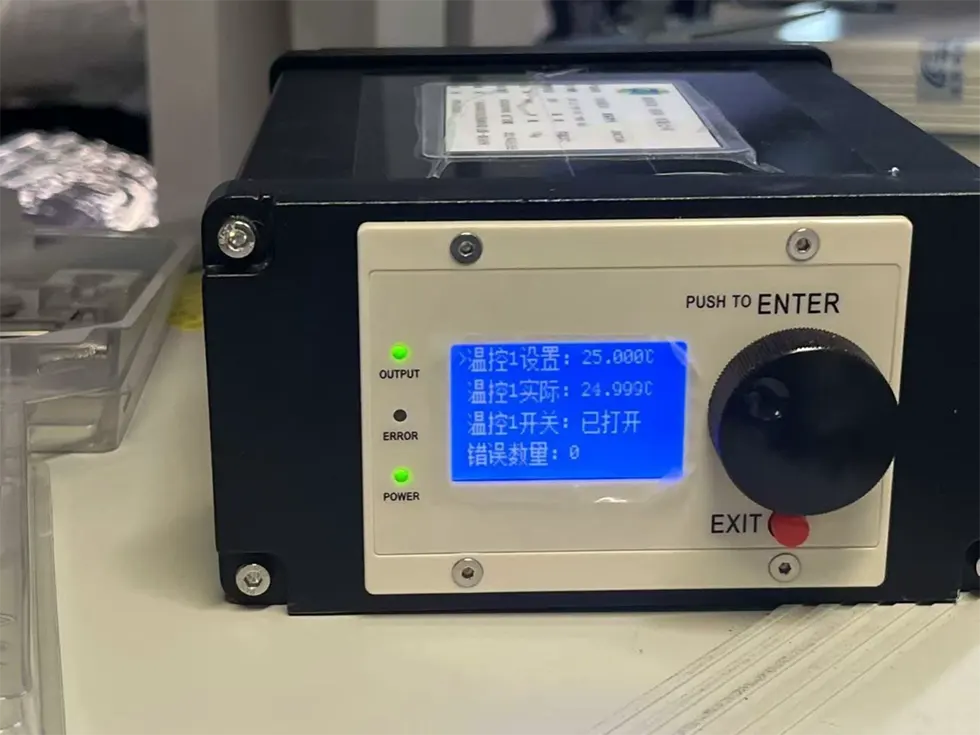

● TEC-kjøler: Før du slår på alle komponenter, aktiver først kjøleren, og fortsett deretter med trinnvise oppstartstrinn til forhindre overoppheting av spon og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
