CWDM 1270-1650nm DFB-laserkilde

Innholdsfortegnelse

1. Introduksjon av CWDM 1270-1650nm DFB-laserkilde med innebygde drivkretser

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

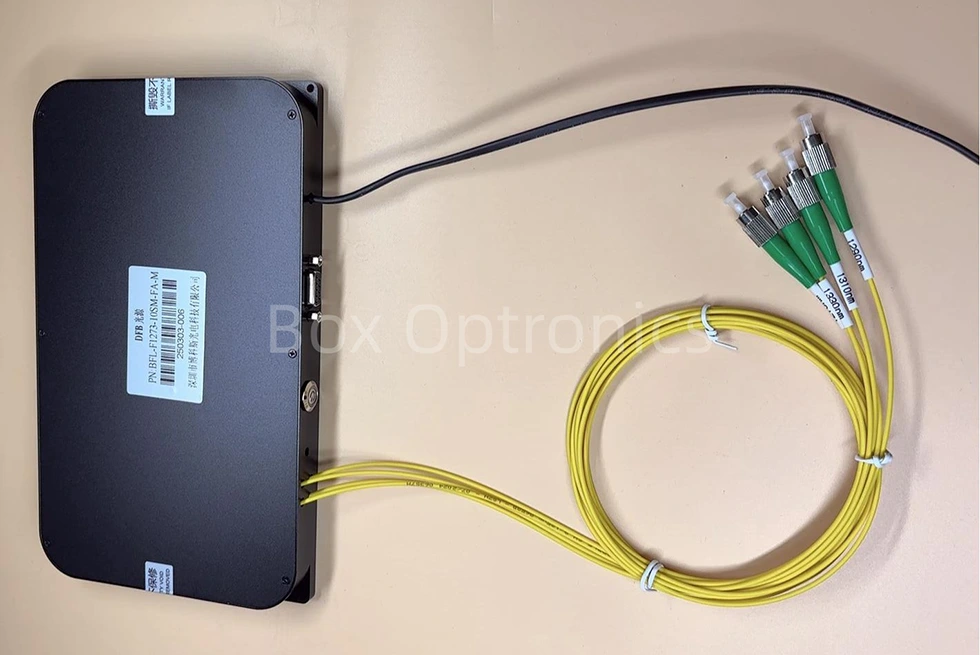

Produktintroduksjon

Dette er en CWDM 1270-1650nm DFB laserkilde med Innebygde drivkretser som tar i bruk en DFB-halvlederlaserbrikke, med utgang effekt over 10mW, SM/PM-fiber og utmerket kraft og spektral stabilitet. Det støtter benketopp og modulære konfigurasjoner med et kommunikasjonsgrensesnitt eller en overvåkingsprogramvare for systemintegrasjon. Egnet for ikke-lineær optikk forskning, fiberlaserpumping og optiske testsystemer. Unngå hyppig plugging/ frakobling av fiberkoblinger for å forhindre oppsamling av støv og endeflate skade.

Produkt Spesifikasjoner

Produktfunksjoner

● Strøm og spektral stabilitet;

● Utgangseffekt justerbar 10~100%;

● Modul/benkplate valgfritt, med kommunikasjonsovervåking for enkel integrasjon;

● Støtter SM/PM-fibertilpasning for å passe til ulike optiske systemer.

Produktapplikasjoner

● Optiske overføringssystemer;

● Fiber laser pumping;

● Ikke-lineær optikkforskning.

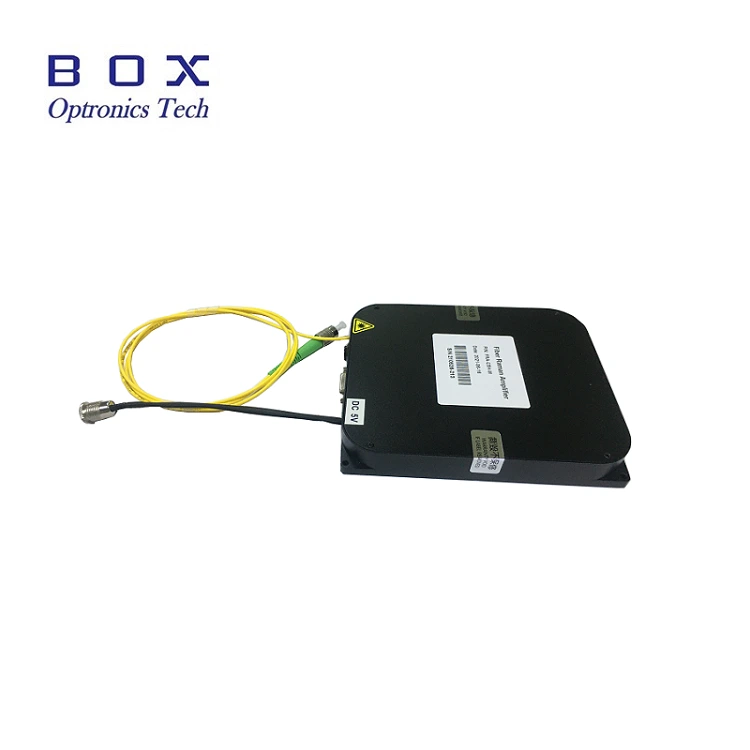

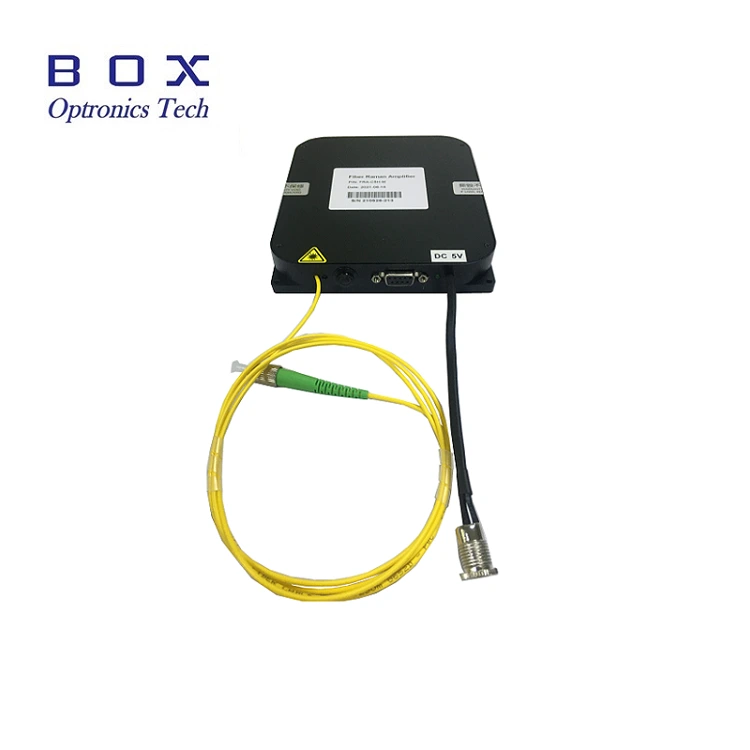

Produktdetaljer

● CWDM-bølgelengde 1270~1650nm, WL-toleranse er +/-3nm.

(En bølgelengde hver 20nm er tilgjengelig.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

*Støtte tilpasset flerkanals DFB-laserkilde

● Standard tilbehør

Driftstrinn

Trinn 1.Utpakking: Kontroller før montering om alt tilbehør er komplett, inkludert laserkildemodul, USB-data kabel, strømadapter, testrapport osv.

Trinn 2. Strømforsyning: Koblet til en DC bytte strømforsyning eller en regulert strømforsyning som møter deres strøm forsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhette ved fiberkoblingen eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Setp4.Koble til vertsdatamaskinen: Bruk USB-RS485 DB9-datakabelen for å koble DFB-laserkilden og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 seriell port datakabel, ellers vertsdatamaskinens programvare og lyskildemodulen kan ikke kobles til og kommuniseres på riktig måte. Spør Box Optronics for sjåføren.

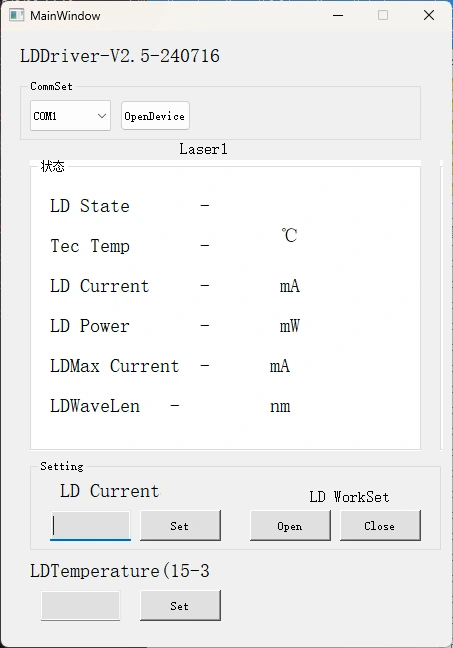

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommandoen eller PC-programvaren til kontrollere LD-strømmen og LD-temperaturen til DFB-laserkilden. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (Til unngå skade, ramp opp drivstrømmen sakte ved første gangs drift. Ikke gjør det bruk full strøm umiddelbart.)

Trinn 6. Etter bruk, klikk på lukkeknappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestilling informasjon

f.eks: BLD-1550-1HSM-FA-M

(Bestillingsinformasjon: CWDM 1550nm DFB-laserkilde med innebygd stasjon Kretser, 100mW utgangseffekt, med SMF-28e fiber, FC/APC-kontakt, modul pakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Unngå hyppig til-/frakobling av fiberkontakter for å forhindre støvansamling og skade på endeflaten.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. Hette ubrukte kontakter med støvhetter.

● Oppbevar utstyret i et tørt, fuktfritt miljø.

● Husk å bruke laserkildemodulen over lengre tid vurdere varmespredning og ventilasjon av modulen og plasser modul på kjøleribben.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
