840nm fiberkoblet SLD bredbåndslyskilde

Produktoversikt-840nm Fiberkoblet SLD bredbåndslyskilde

Box Optronics produserer 840nm Fiber Coupled SLD Broadband Light Source, en høyytelses aktiv optisk komponent basert på forsterket spontan emisjon (ASE) fra en optisk halvlederforsterkerstruktur, som gir høy optisk kraft med bred spektral båndbredde og lav tidsmessig koherens.

Den leverer høyere utgangseffekt enn LED-er samtidig som den opprettholder et mye bredere spektrum enn laserdioder, noe som gjør den egnet for applikasjoner som krever lav sammenheng og høy lysstyrke.

Med 5mW minimum utgangseffekt, 10nm typisk 3dB båndbredde og utmerket strømstabilitet (≤±0,02dB kortsiktig, ≤±0,05dB langsiktig), er denne 840nm SLD-kilden optimalisert for presisjons fiberoptiske sensing- og bildesystemer. Enheten er tilgjengelig i både kompakt modulform (70×90×18 mm) for systemintegrasjon og benktoppform (195×220×120 mm) for laboratorie- og testmiljøer.

Utstyrt med 780-HP fiber-pigtails og FC/APC-kontakter som standard, med valgfritt RS485-kommunikasjonsgrensesnitt for overvåking og kontroll, tilbyr denne SLD-lyskilden allsidighet og pålitelighet for et bredt spekter av bruksområder.

Nøkkelfunksjoner-840nm Fiberkoblet SLD bredbåndslyskilde

● Høy utgangseffekt: minimum 5mW

● Bred spektral båndbredde: 10nm typisk (-3dB)

● Lav spektral krusning for rent spektrum

● Gaussisk spektrumprofil

● Utmerket kraftstabilitet: ≤±0,02dB/15min på kort sikt

● Langtidsstabilitet: ≤±0,05dB/8 timer

● Fiberkoblet utgang med 780-HK fiber

● FC/APC-kontakt standard, andre alternativer tilgjengelig

● To formfaktorer: Modul og Benchtop

● RS485 kommunikasjonsgrensesnitt for overvåking

● Lavprisløsning sammenlignet

● Bredt driftstemperaturområde: -5°C til +55°C

● Kompakt og robust pakkedesign

● Valgfri benkversjon med berøringsskjermkontroll

Typiske bruksområder-840nm fiberkoblet SLD bredbåndslyskilde

● Fiberoptiske gyroskoper (FOG)

● Systemer for optisk koherenstomografi (OCT).

● Medisinsk bildediagnostikk og biomedisinsk optikk

● Fiberoptiske sensorsystemer

● Interferometri med hvitt lys

● Testing og karakterisering av optiske komponenter

● Forsknings- og utviklingslaboratorier

● Optisk koherensdomenereflektometri (OCDR)

Tekniske spesifikasjoner-840nm Fiberkoblet SLD Bredbåndslyskilde

Optiske spesifikasjoner (T=25°C)

Mekaniske og miljømessige spesifikasjoner

Produktdetaljer-840nm Fiberkoblet SLD bredbåndslyskilde

Hva er en SLD?

En Superluminescent Diode (SLD) er en optisk halvlederbredbåndskilde basert på forsterket spontan emisjon (ASE) med høy optisk forsterkning i en laserdiodelignende bølgelederstruktur, som opererer under undertrykte optiske tilbakemeldingsforhold for å forhindre laseroscillasjon.

I motsetning til laserdioder som er avhengige av et resonanshulrom, bruker SLD-er lavreflektivitet (AR-belagte) fasetter og vinklede eller skråstilte bølgelederstrukturer for å undertrykke hulroms-tilbakemelding, noe som muliggjør høy optisk forsterkning samtidig som man unngår laservirkning.

Nøkkelegenskaper til SLD-er:

• Betydelig høyere utgangseffekt og lysstyrke enn LED-er, samtidig som lav tidsmessig sammenheng opprettholdes

• Bredbåndsutslipp med en jevn ASE-spektralomhylling

• Svært lav tidsmessig koherens (kort koherenslengde), ideell for interferometriske applikasjoner som OCT

• Typisk enkel tverrmodus bølgelederstruktur som muliggjør effektiv enkeltmodus fiberkobling

• Spektral form, vanligvis konstruert som kvasi-gaussiske eller tilpassede flat-top-profiler avhengig av design

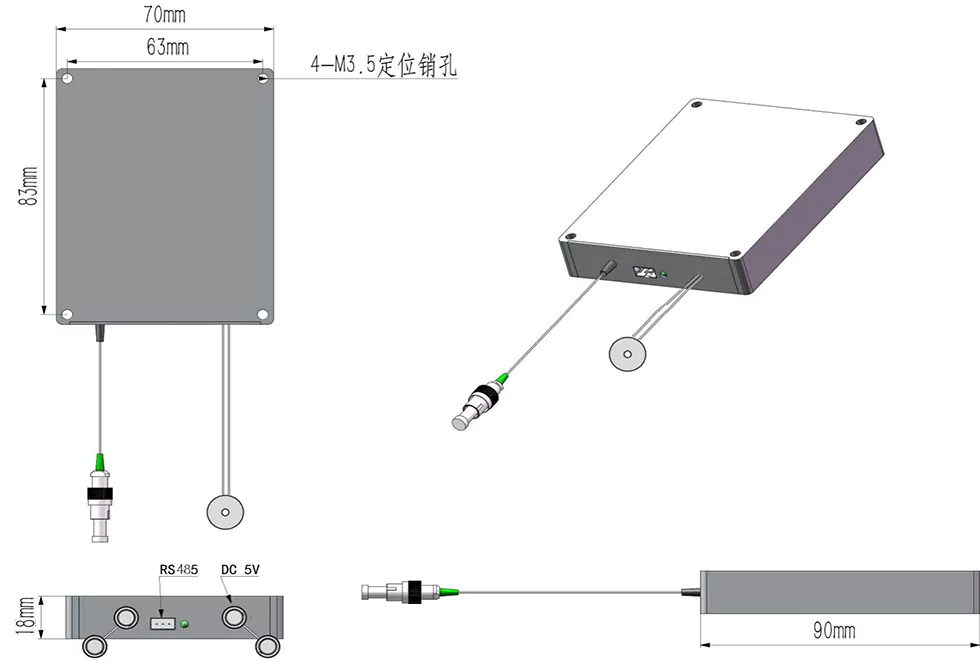

Pakkedimensjoner

840nm SLD bredbåndslyskilden er tilgjengelig i to pakkekonfigurasjoner:

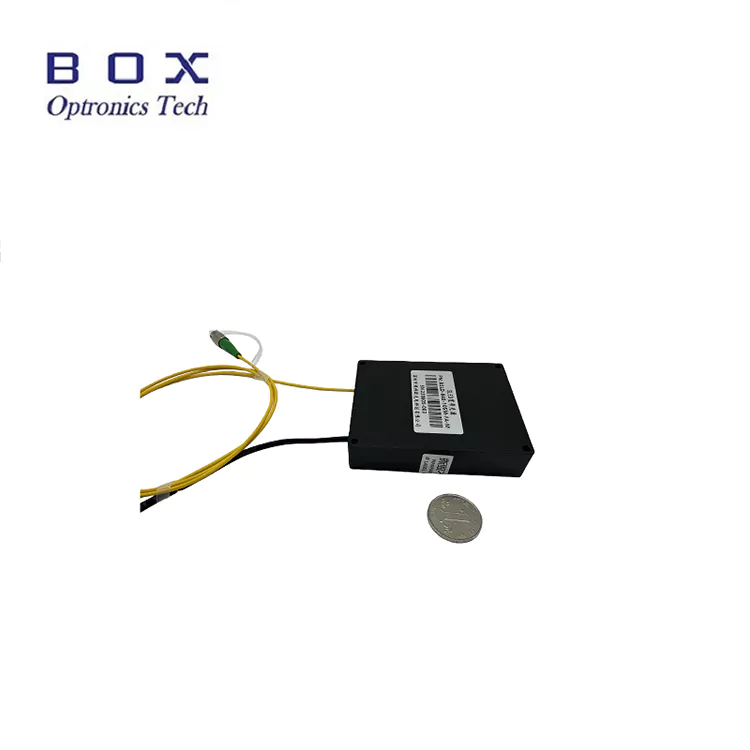

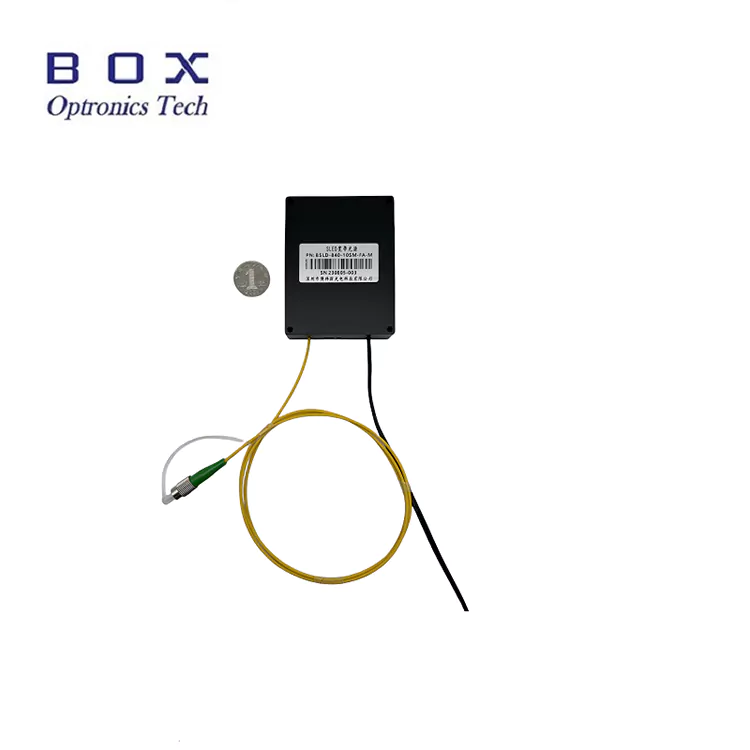

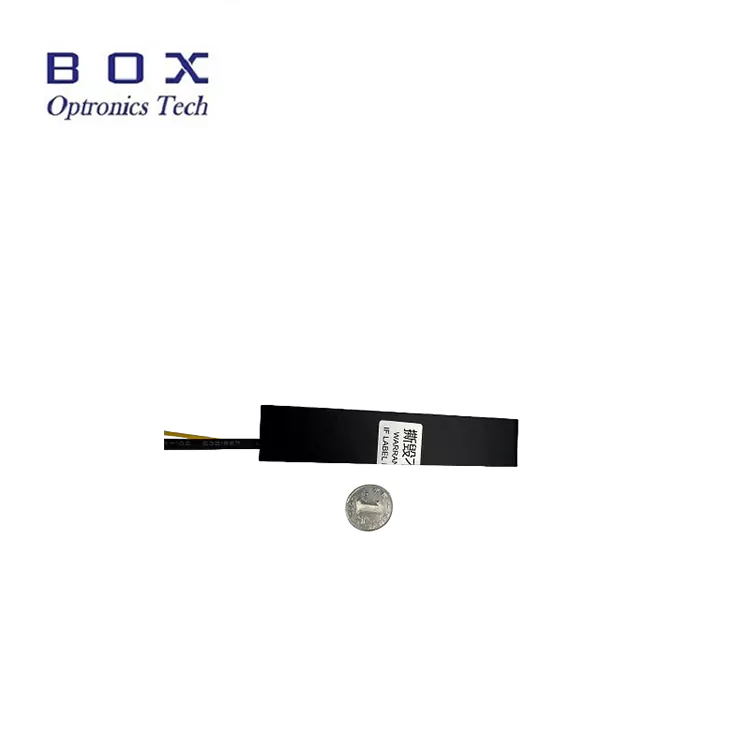

Modulversjon (70×90×18mm):

• Kompakt, lavprofildesign for systemintegrasjon

• 4-M3.5 monteringshull for sikker installasjon

• DC-strøminngang (5V eller 12V)

• RS485-kommunikasjonsport (DB9 hunn)

• Fiber pigtail-utgang med FC/APC-kontakt

• Ideell for innebygging i instrumenter og systemer

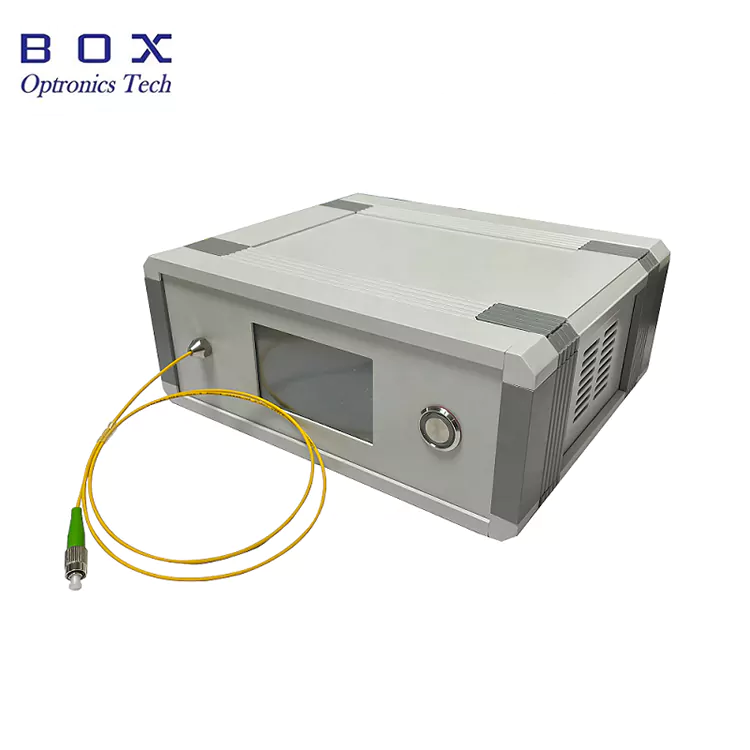

Benktoppversjon (195×220×120 mm):

• Bordformfaktor for laboratoriebruk

• Innebygd berøringsskjerm for statusovervåking

• AC-strøminngang (110–240V universal)

• RS485-kommunikasjonsport (DB9 hunn)

• Fiberutgang på frontpanelet

• Enkel å bruke, plug-and-play-betjening

• Ideell for FoU-laboratorier og testmiljøer

Kontroll og overvåking

Både modul- og benktoppversjoner støtter RS485 kommunikasjonsgrensesnitt for overvåking og kontroll. Benktoppversjonen har i tillegg en innebygd berøringsskjerm for lokal betjening.

Tilgjengelige overvåkings- og kontrollparametere:

• Overvåking av utgangseffekt

• Drive gjeldende overvåking

• Temperaturovervåking

• Strømjustering (valgfritt)

• Vertsdataprogramvare for PC-kontroll (valgfritt)

Hvorfor velge Box Optronics?

• Streng kvalitetskontroll med 100 % testing før forsendelse

• Konkurransedyktige priser med stabil bulkleveringskapasitet

• Fleksible tilpasningsalternativer for bølgelengde, effekt, båndbredde, fiber og kontakter

• 7×24 timer teknisk støtte og rask respons

• Global frakt med DHL, UPS og FedEx ekspresslevering

• Både modul- og benktoppversjoner tilgjengelig

• Valgfri vertsprogramvare for systemintegrasjon

• Pålitelig langsiktig forsyning for produksjonsmengder

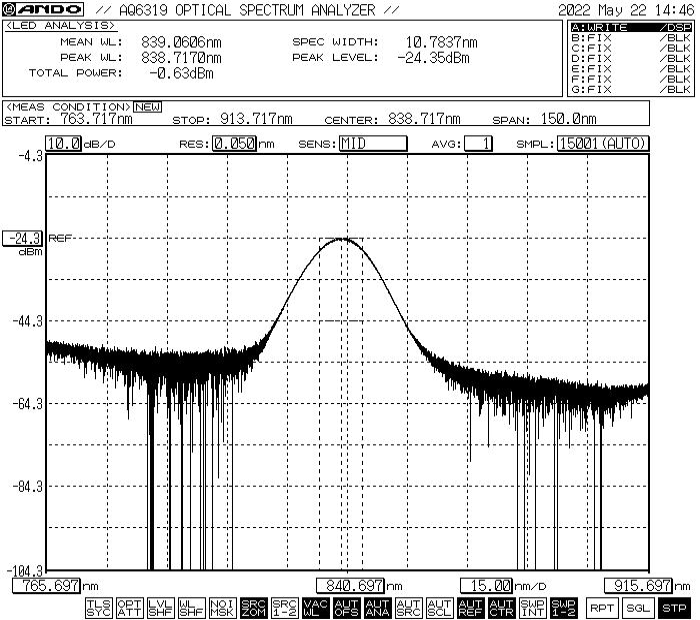

Spektral ytelse-840nm Fiberkoblet SLD bredbåndslyskilde

Det typiske spekteret viser en senterbølgelengde rundt 840nm med omtrent 10nm -3dB båndbredde.

*Merk: Spektrum som vises er typisk ytelse. Faktisk spektrum kan variere litt fra enhet til enhet. Kontakt oss for spesifikke spektrumdata eller tilpassede spektrumkrav.

Bestillingsinformasjon-840nm Fiberkoblet SLD Bredbåndslyskilde

Modellnomenklatur

BSLD - XXX - XX - XX - X - (X)

Eksempel: BSLD - 840 - 51 - SM - M

840nm SLD bredbåndslyskilde, 5mW utgang, 10nm båndbredde, 780-HK fiber, modulversjon, 5VDC strømforsyning

Tilgjengelige tilpasningsalternativer

• Senterbølgelengde: 840nm standard, andre bølgelengder tilgjengelig på forespørsel

• Utgangseffekt: 5mW standard, høyere effektalternativer tilgjengelig

• Spektral båndbredde: 10nm standard, andre båndbreddealternativer tilgjengelig

• Fibertype: 780-HK standard, andre spesialfibre tilgjengelig

• Fiberlengde: 0,5 m, 1 m, 1,5 m, 2 m (egendefinerte lengder tilgjengelig)

• Pigtailtype: 900 μm løst rør, 3,0 mm løst rør

• Koblingstype: FC/APC-standard, FC/UPC, SC/APC, LC/APC eller tilpasset

• Pakketype: Modul eller Benchtop

• Strømforsyningsspenning: 5VDC, 12VDC (modul), 110-240VAC (benktopp)

• Optisk isolator: Innebygd isolatoralternativ tilgjengelig

• Kommunikasjonsgrensesnitt: RS485-standard, andre grensesnitt tilgjengelig

• Vertsdataprogramvare: Tilgjengelig for overvåking og kontroll

For tilpassede krav, vennligst kontakt vårt salgsteam med dine spesifikasjoner.

Datablad og testrapport

Hver 840nm SLD bredbåndslyskilde leveres med en omfattende testrapport som dokumenterer målte ytelsesparametere. Dataarket PDF-filen inneholder detaljerte spesifikasjoner, ytelseskurver og dimensjonale tegninger.

• Individuell testrapport følger med hver enhet

• Sporbart serienummer for hver enhet

Datablad

Vilkår for tilbud og betaling

Sitatvilkår

• EXW (Ex Works): Anbefales hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen fraktkostnader belastes av oss.

• DAP (levert på stedet): Hvis du ikke har en kurerkonto, kan vi ordne frakt med forhåndsbetalt frakt.

• Andre vilkår: Ta kontakt med oss ​​for å diskutere.

Betalingsbetingelser

• PayPal: Rask og sikker betaling for prøver og små bestillinger

• T/T (bankoverføring): Standard betalingsmåte for vanlige produksjonsordrer

• Alibaba Trade Assurance: Sikker ordrebeskyttelse for nettbaserte transaksjoner med kjøpergaranti

• Kredittkort: Godtas gjennom PayPal, Alibaba

• Fleksible betalingsvilkår: Omsettelige

Ledetid

• Standardproduksjon: ~10–15 virkedager

• Egendefinerte konfigurasjoner: 15–20 virkedager

• Volumbestillinger: Ta kontakt for produksjonsplan

• Internasjonal frakt: ~3–5 virkedager (DHL/UPS/FedEx Express)

• Fremskyndet tjeneste: Tilgjengelig på forespørsel

Bruksmerknader og håndtering

Fiberhåndtering

• Unngå skarpe bøyninger eller knekk som kan skade fiberen

• Ikke trekk eller vri fiberhalsene

• Rengjør fiberkontaktene før tilkobling med riktig rengjøringsverktøy

• Bruk alltid støvhetter når kontakten ikke er i bruk

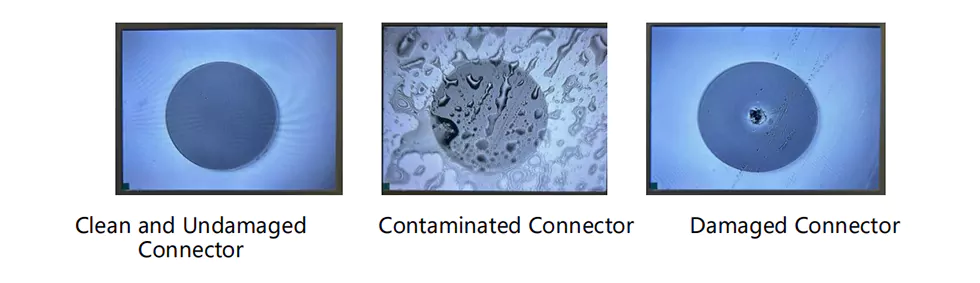

• Inspiser fiberendesiden for skade før bruk

Kraft- og driftshensyn

• Sørg for riktig strømforsyningsspenning før du kobler til

• Ikke overskrid maksimal kjørestrøm eller effekt

• Bruk riktig varmeavleder for kontinuerlig drift

• Slå av strømmen før du kobler til/fra fiber

• Ikke se direkte inn i fiberutgangen når den er slått på
