1550nm SLD bredbånd lyskilde mikro-modul

Innholdsfortegnelse

1. Introduksjon av 1550nm SLD bredbåndslyskildemikromodul

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og vedlikehold

12. Kvalitetssikring og ettersalgsservice

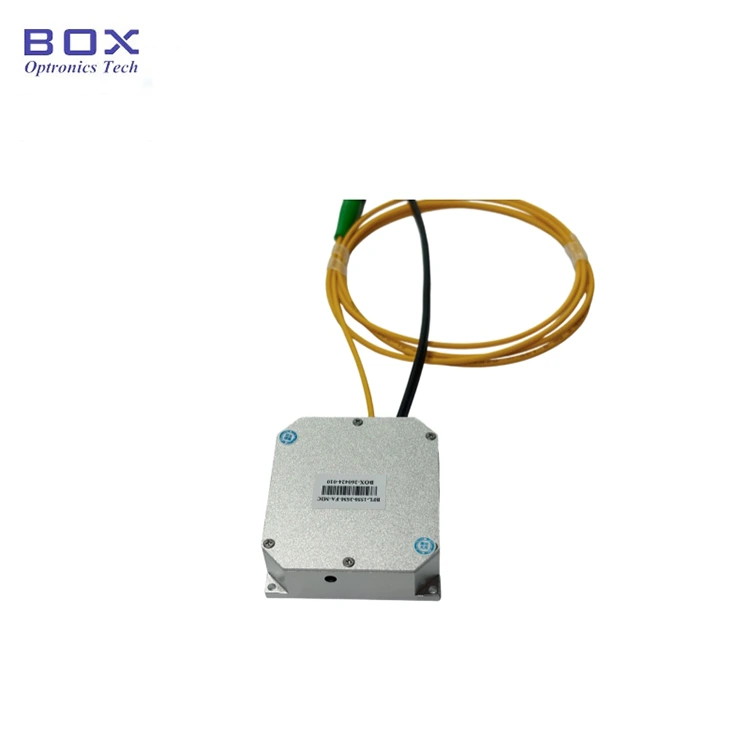

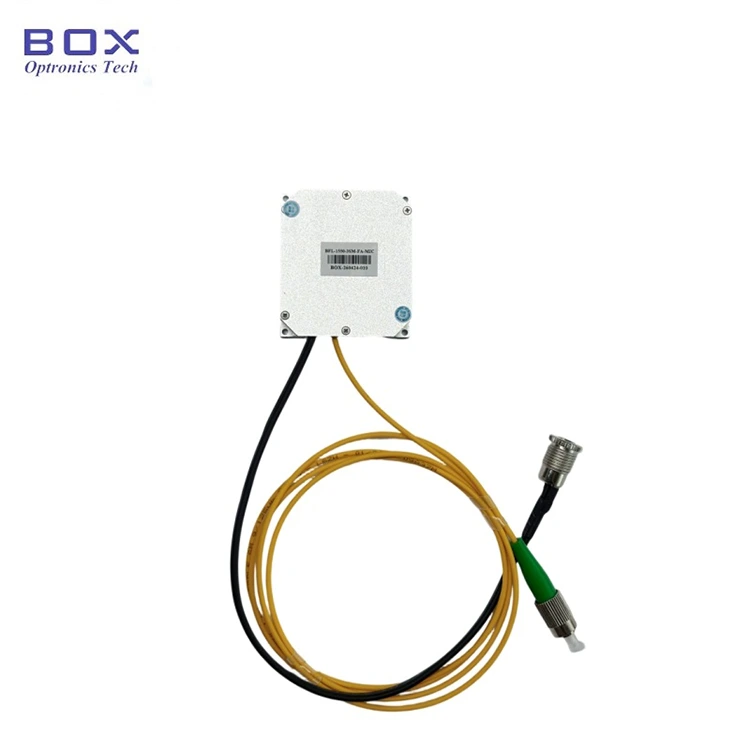

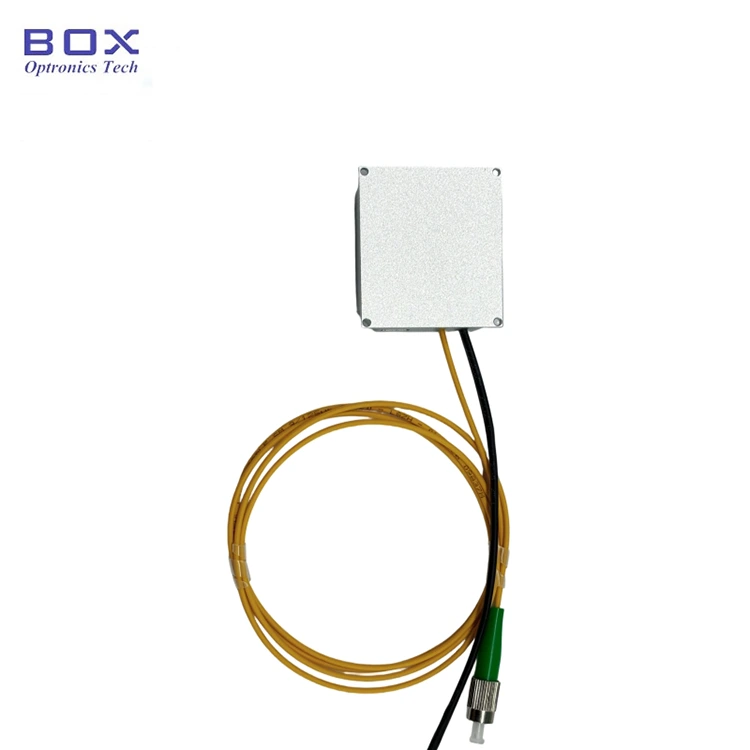

Produktintroduksjon-1550nm SLD bredbånd lyskilde mikro-modul

This is a 1550nm SLD Broadband Light Source Micro-Module adopting superluminescent diode technology, with output power 3mW and 10mW optional, -3dB bandwidth over 30nm, flat spectrum, low ripple, and excellent long-term stability. SM fiber og PM fiber er tilgjengelig. Den støtter RS485 kommunikasjonsgrensesnitt og overvåkingsprogramvare for systemintegrasjon. Den kompakte dimensjonen er kun 46,6x51,6x15 mm.

Produktspesifikasjoner-1550nm SLD bredbånd lyskilde mikro-modul

Produktfunksjoner-1550nm SLD bredbånd lyskilde mikro-modul

● Liten størrelse; l

● Bredt spekter;

● Lav spektral krusning;

● DB9 Female(RS485)-kommunikasjon for enkel integrering.

Produktapplikasjoner-1550nm SLD bredbånd lyskilde mikro-modul

● Optisk koherenstomografi (OCT);

● Medisinsk bildebehandling;

● Fiberoptisk gyroskop (FOG).

Produktdetaljer-1550nm SLD bredbånd lyskilde mikro-modul

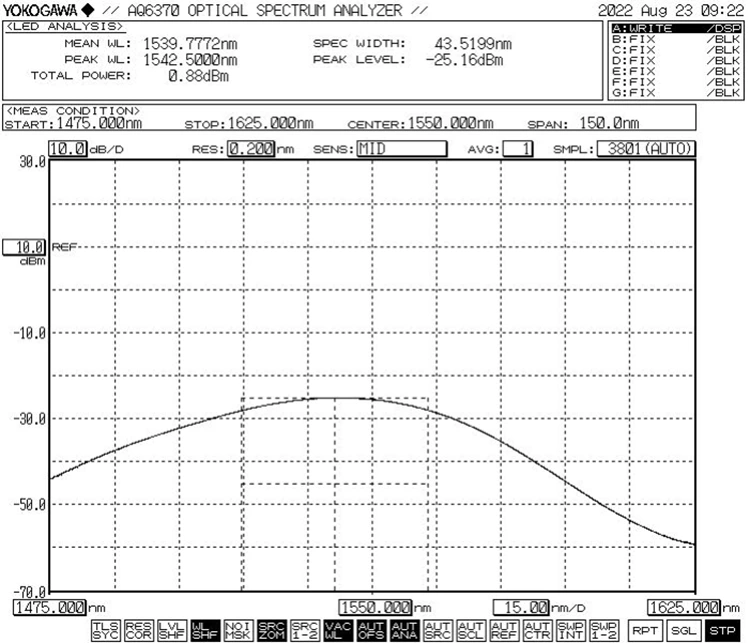

● Typisk spektrum: -3dB Båndbredde Min.30nm

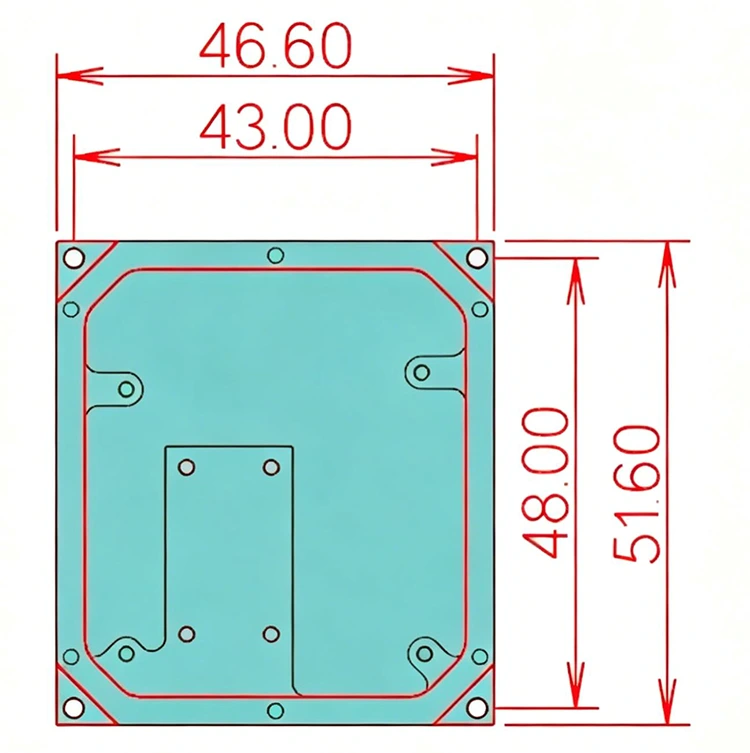

● Dimensjon (mm): 46,6(B)×51,6(D)×15(H)

Driftstrinn-1550nm SLD bredbånd lyskilde mikro-modul

Trinn 1. Utpakking: Kontroller før montering om alt tilbehør er komplett.

Trinn 2. Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Settp4. Connect to the host computer: Use the Green Port Cable and the USB-RS485 DB9 Data Cable to connect the1550nm SLD Broadband Light Source Micro-Module and the computer; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 serieportdatakabelen, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

Trinn 5. Control software: Box Optronics provides the serial command or PC software to control the LD current and LD temperature of the 1550nm SLD Broadband Light Source Micro-Module. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)

Trinn 6. Etter bruk klikker du på lukkeknappen, slår av strømforsyningen og kobler fra fiberforbindelsen.

Bestillingsinformasjon-1550nm SLD Broadband Light Source Micro-Module

f.eks: BSLD-1550-10SM-FA-MIC

(Bestillingsinformasjon: 1550nm SLD Broadband Light Source Micro-Module, 10mW utgangseffekt, med SMF-28e fiber, FC/APC-kontakt).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark-1550nm SLD Bredbåndslyskilde mikromodul

Datablad

Vilkår for tilbud og betaling-1550nm SLD bredbånd lyskilde mikro-modul

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid-1550nm SLD bredbånd lyskilde mikro-modul

Produksjon: 10–15 virkedager. (Hvis det er noen på lager, vil det bli raskere sendt.)

Internasjonal logistikk: 3-5 virkedager.

Bruksmerknader og vedlikehold-1550nm SLD bredbåndslyskilde mikromodul

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiberende-detektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene skal dekkes med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, anbefales det å bruke en fusjonsskjøtemaskin.

● Ta forholdsregler mot fuktighet, støv og korrosjon; oppbevares på et tørt sted.

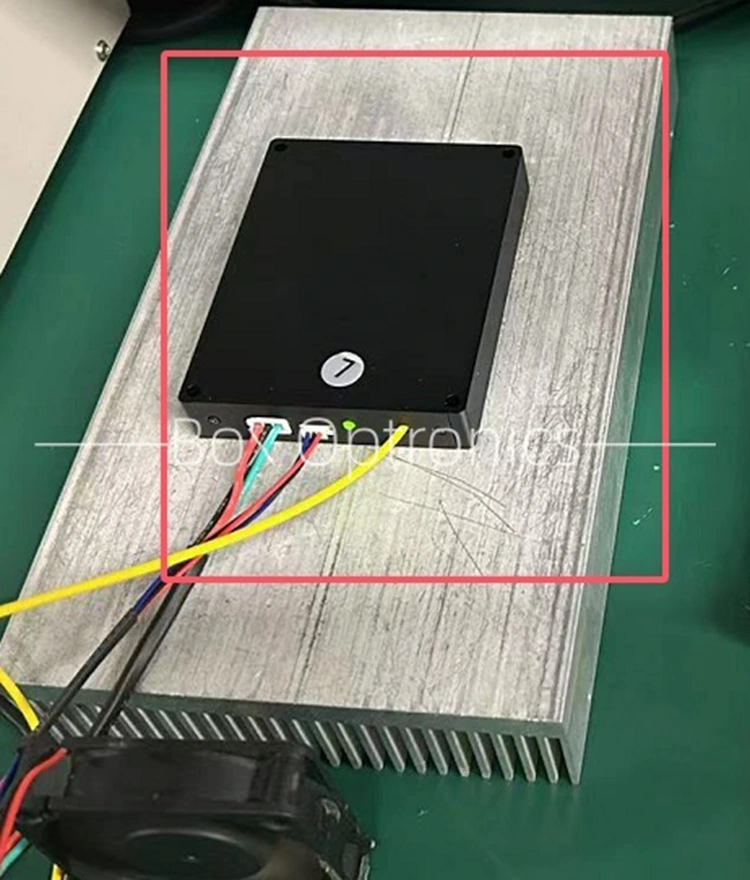

● Ved langvarig bruk, plasser den på en kjøleribbe.

Kvalitetssikring og ettersalgsservice-1550nm SLD bredbånd lyskilde mikro-modul

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skader forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelige feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
