1060nm 5mW SLED laserdiode

Innholdsfortegnelse

1. Introduksjon av 1060nm 5mW SLED Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Pakkeeksempel

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Bruksmerknader

11. Kvalitetssikring og ettersalgsservice

Produktintroduksjon

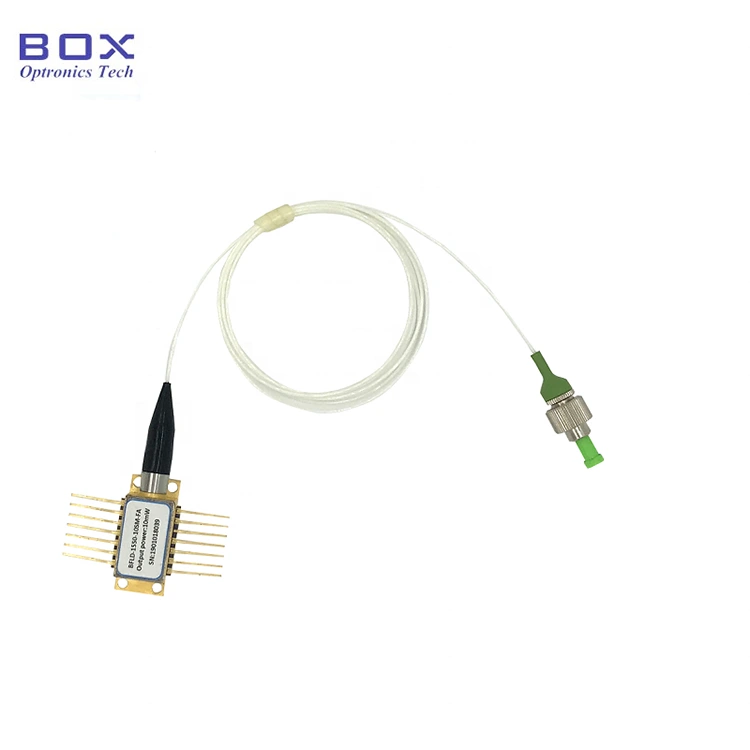

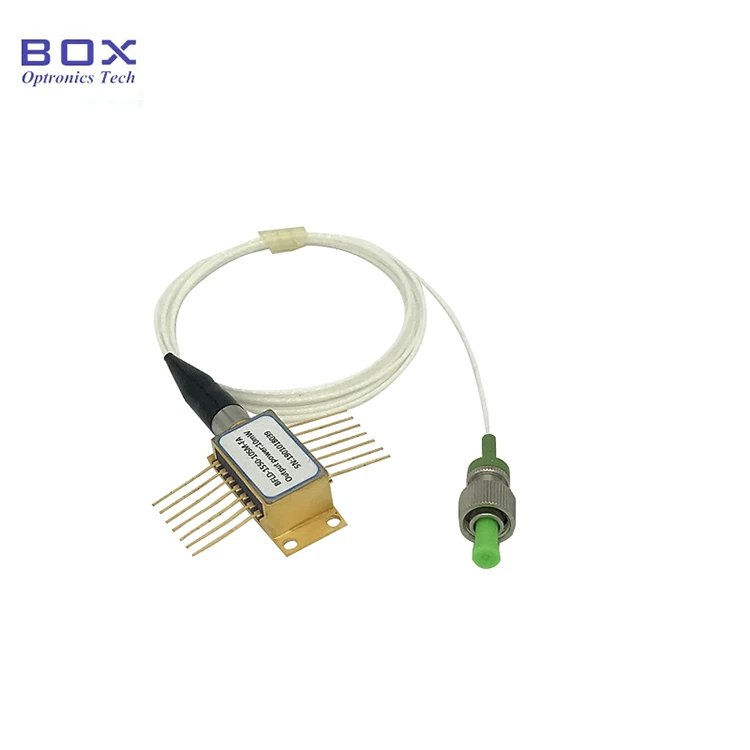

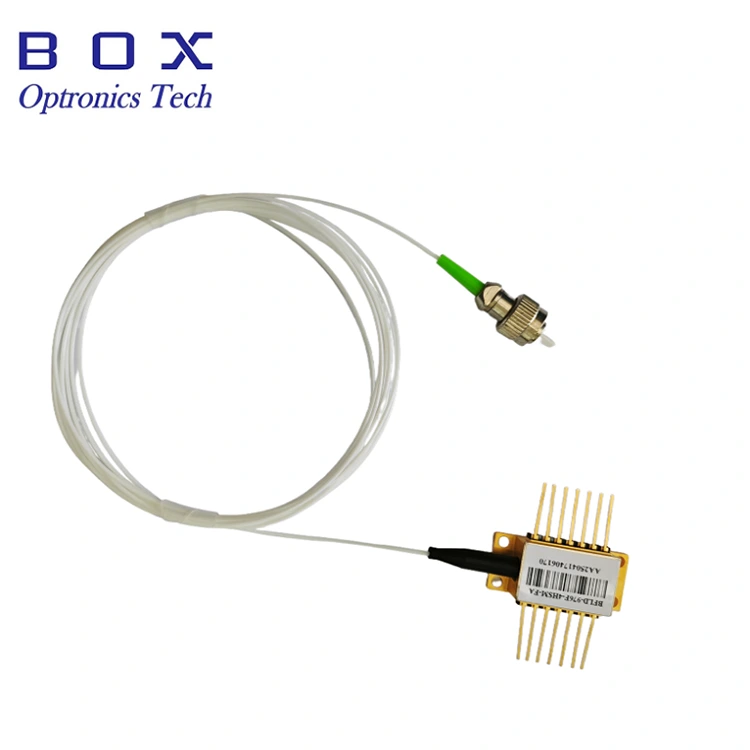

Dette er en 1060nm 5mW SLED Laser Diode med en 14-pins sommerfuglpakke. Den har opptil 5mW utgangseffekt, over 15nm 3dB båndbredde, og integrerer TEC og termistor for et stabilt og jevnt spektrum. Egnet for optisk koherenstomografi (OCT). Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produktspesifikasjoner

Produktfunksjoner

● SM Hi1060 eller PM980 pigtail;

● Utgangseffekt opptil 5mW;

● 14-pins BTF-pakke med TEC og Monitor PD.

Produktapplikasjoner

● Fiberoptiske gyroskoper;

● Fiberoptisk sensorsystem;

● Optisk utstyrssystem.

Produktdetaljer

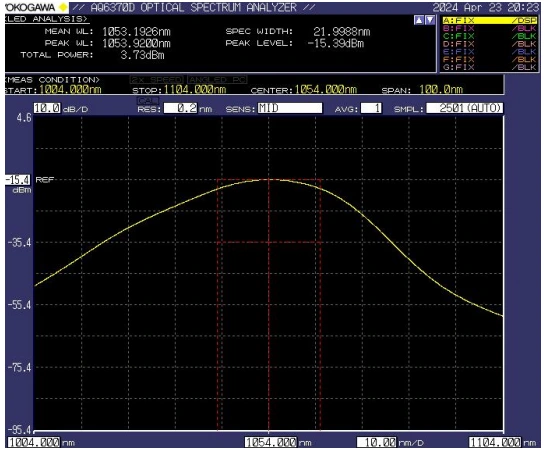

● Typisk spektrum: -3dB Båndbredde Min.15nm / Typ.20nm

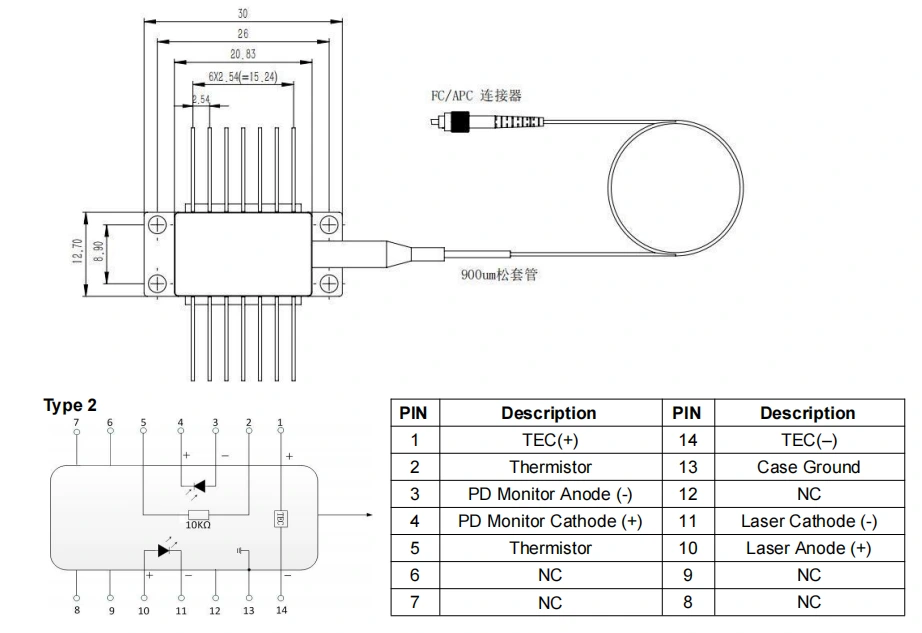

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1060nm 5mW SLED Laser Diode

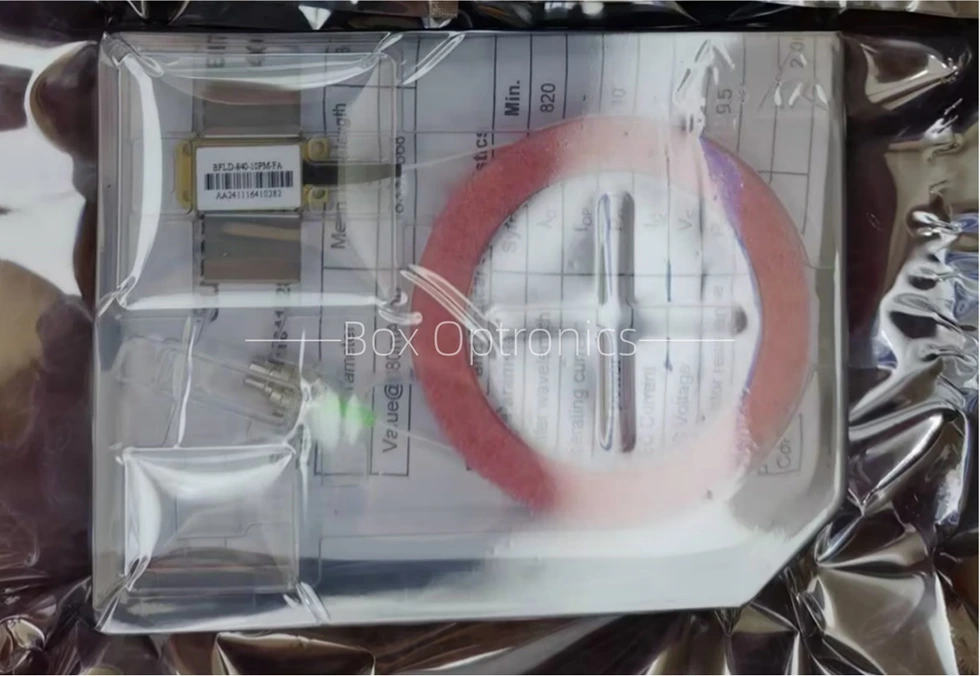

● Eksempel på pakking

*Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).

Bestillingsinformasjon

f.eks: BFSLD-1060-5SM-FA

(Bestillingsinformasjon: 1060nm 5mW SLED Laser Diode, sommerfuglpakke, med SM  Hi1060 fiber, FC/APC-kontakt).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; ikke se direkte inn i fiberendeflaten, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; Derfor kreves det streng overholdelse av antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre overspenning i strømforsyningen, siden unnlatelse av å gjøre dette kan føre til permanent skade på enheten (f.eks. sikre riktig jording av utstyret og bruk av en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke legge press på eller dra i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesiell oppmerksomhet må rettes mot følgende: under loddeprosessen må enheten være i strømløs tilstand, og loddebolten må være ordentlig jordet.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, da dette risikerer å skade brikken. Slå i stedet på enheten på et strømnivå nær brikkens terskel, og øk deretter strømmen gradvis i små trinn til ønsket nivå er nådd.

● Før du slår på alle komponentene, aktiverer du først kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
