840nm 10mW 35nm BW SLD-diode

Innholdsfortegnelse

1. Introduksjon av 840nm 10mW 35nm BW SLD-diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Pakkeeksempel

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Bruksmerknader

11. Kvalitetssikring og ettersalgsservice

Produktintroduksjon

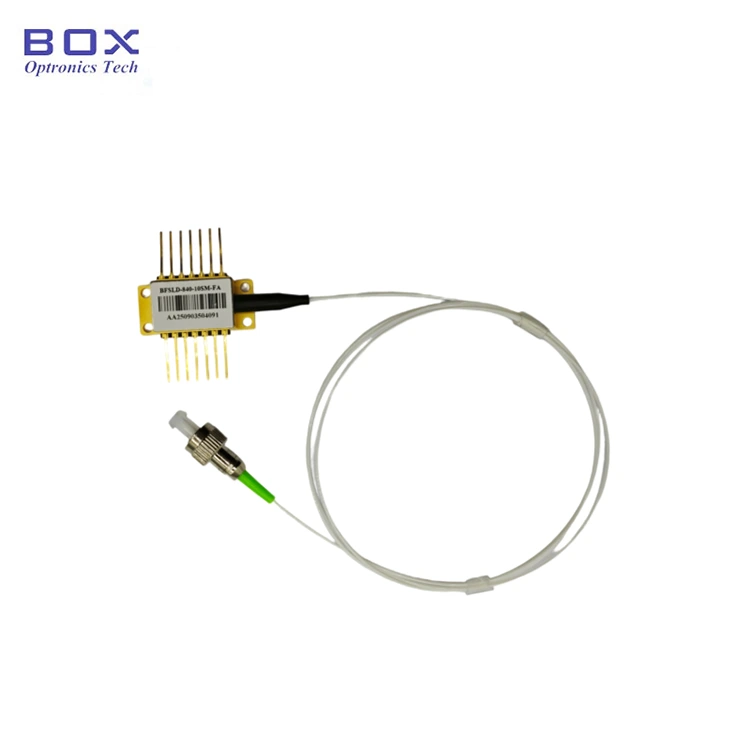

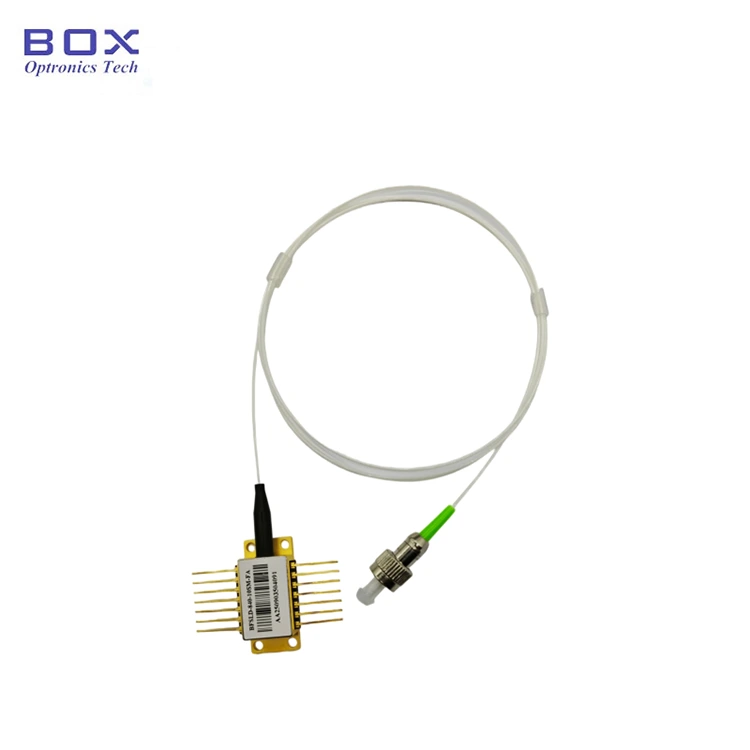

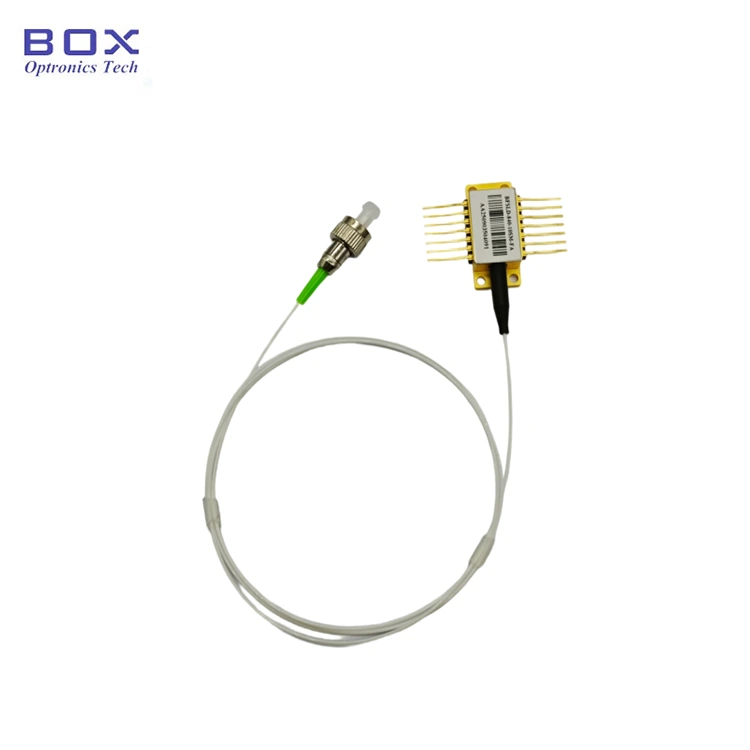

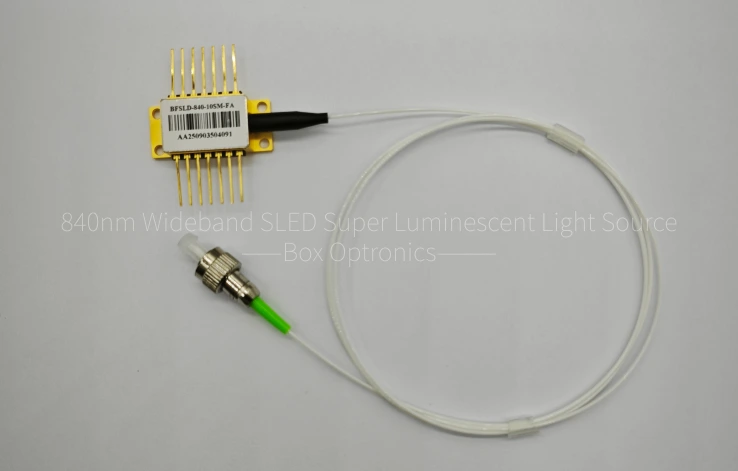

Dette er en 840nm bredbånds SLED superluminescerende diode med en 14-pins sommerfuglpakke. Den har opptil 10mW utgangseffekt, over 35nm 3dB båndbredde, og integrerer TEC og termistor for et stabilt og jevnt spektrum. Egnet for optisk koherenstomografi (OCT). Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produktspesifikasjoner

Produktfunksjoner

● SM fiber eller PM fiber pigtail;

● Høy utgangseffekt på opptil 10mW;

● 14-pins BTF-pakke med TEC.

Produktapplikasjoner

● Fiberoptiske gyroskoper;

● Laboratoriebredbåndslyskilder og optisk test;

● Optisk koherenstomografi (OCT) og medisinsk bildebehandlingsutstyr.

Produktdetaljer

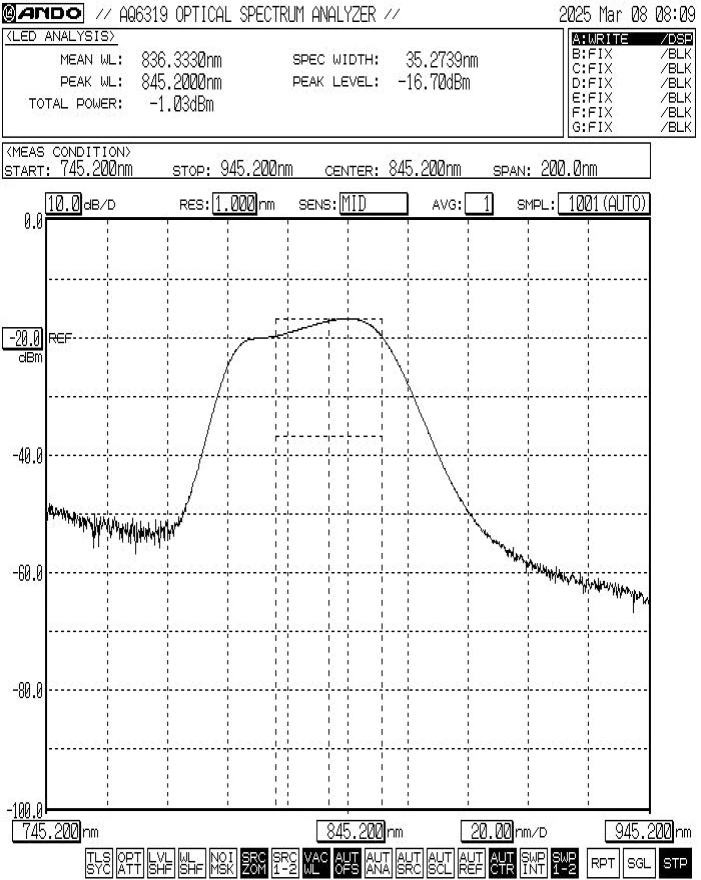

● Typisk spektrum: -3dB Båndbredde Min.30nm / Typ.35nm

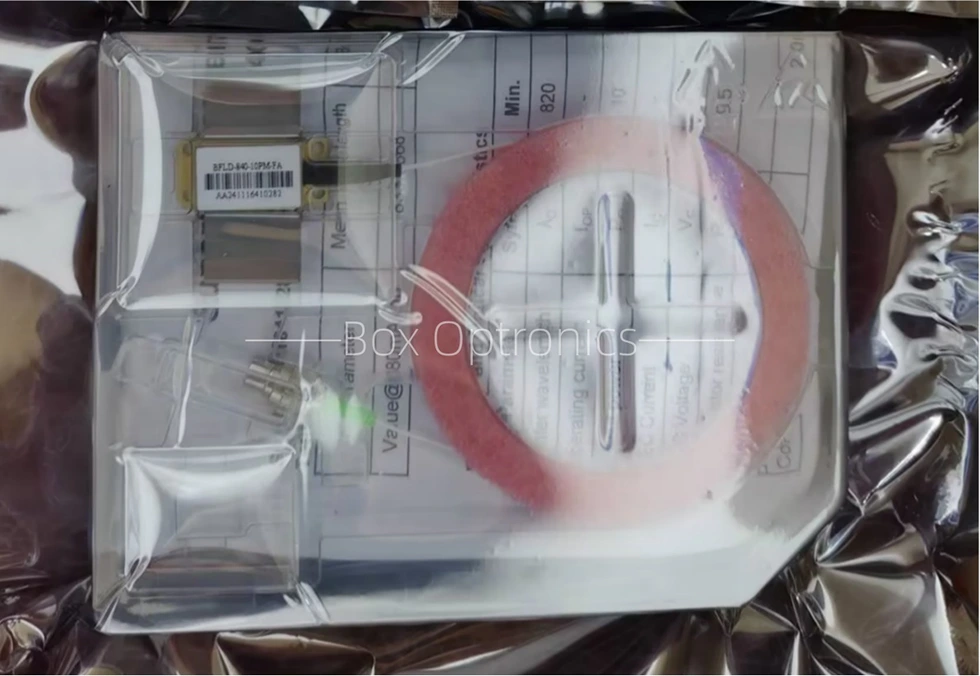

● Eksempel på pakking

Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).

Bestillingsinformasjon

f.eks: BFSLD-840-103SM-FA

(Bestillingsinformasjon: 840nm 10mW 35nm BW SLD Diode, sommerfuglpakke, typisk -3dB båndbredde 35nnm, med SM-fiber, FC/APC-kontakt).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; ikke se direkte inn i fiberendeflaten, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; Derfor kreves det streng overholdelse av antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre overspenning i strømforsyningen, siden unnlatelse av å gjøre dette kan føre til permanent skade på enheten (f.eks. sikre riktig jording av utstyret og bruk av en antistatisk håndleddsstropp).

● Kontroller stabiliteten til produktets driftskrets for å forhindre skade forårsaket av pulsstrømmer.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke legge press på eller dra i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesiell oppmerksomhet må rettes mot følgende: under loddeprosessen må enheten være i strømløs tilstand, og loddebolten må være ordentlig jordet.

● Følg strengt driftsspennings- og strømområdene spesifisert i databladet når du bruker enheten. Nøkkelparametere – inkludert Ith (terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimal driftsspenning) og λc (senterbølgelengde) – bør refereres spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Bruk utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
