840nm 10mW 40nm SLD Bredbåndslyskilde

Innholdsfortegnelse

1. Introduksjon av 840nm 10mW 40nm SLD bredbåndslyskilde

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og vedlikehold

12. Kvalitetssikring og ettersalgsservice

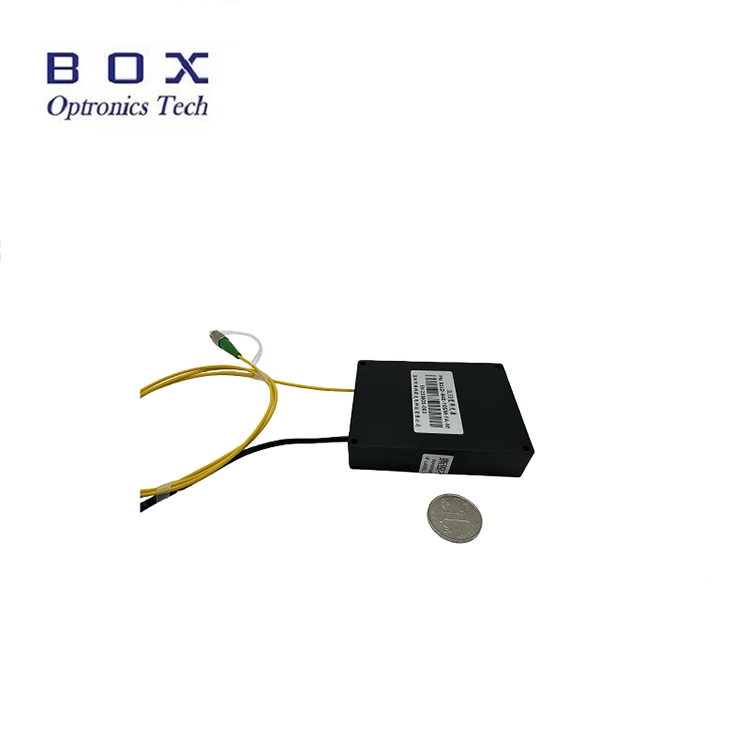

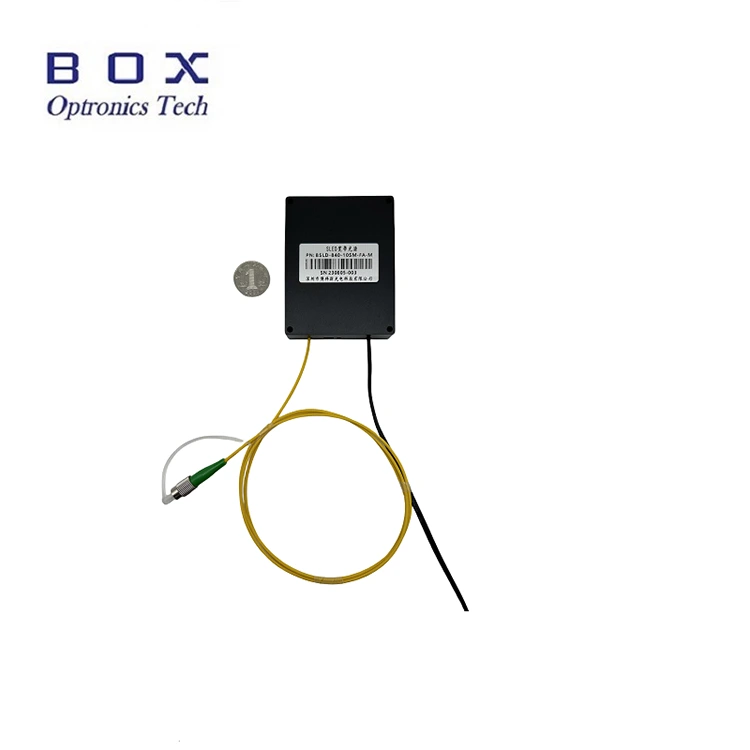

Produktintroduksjon-840nm 10mW 40nm SLD bredbåndslyskilde

Dette er en 840nm 10mW 40nm SLD bredbåndslyskilde som tar i bruk superluminescerende diodeteknologi, med utgangseffekt større enn 10mW, -3dB båndbredde over 40nm, flatt spektrum, lav rippel og utmerket langtidsstabilitet.

Den støtter berøringsskjerm og modulære konfigurasjoner med et RS-485 kommunikasjonsgrensesnitt og overvåkingsprogramvare for systemintegrasjon. Egnet for fibersensor og medisinsk bildebehandling. Vennligst alltid koble til/fra fibre uten strøm for å unngå brenning av endeflaten.

Produktspesifikasjoner-840nm 10mW 40nm SLD Bredbåndslyskilde

Produktfunksjoner-840nm 10mW 40nm SLD bredbåndslyskilde

Lav spektral krusning; l

Flatt spektrum;

DB9 Female(RS485)-kommunikasjon for enkel integrering;

Tilpasset utgangseffekt og fibertype.

Produktapplikasjoner-840nm 10mW 40nm SLD Bredbåndslyskilde

Optisk fiber sensing;

Medisinsk bildebehandling;

Optisk koherenstomografi (OCT).

Produktdetaljer-840nm 10mW 40nm SLD bredbåndslyskilde

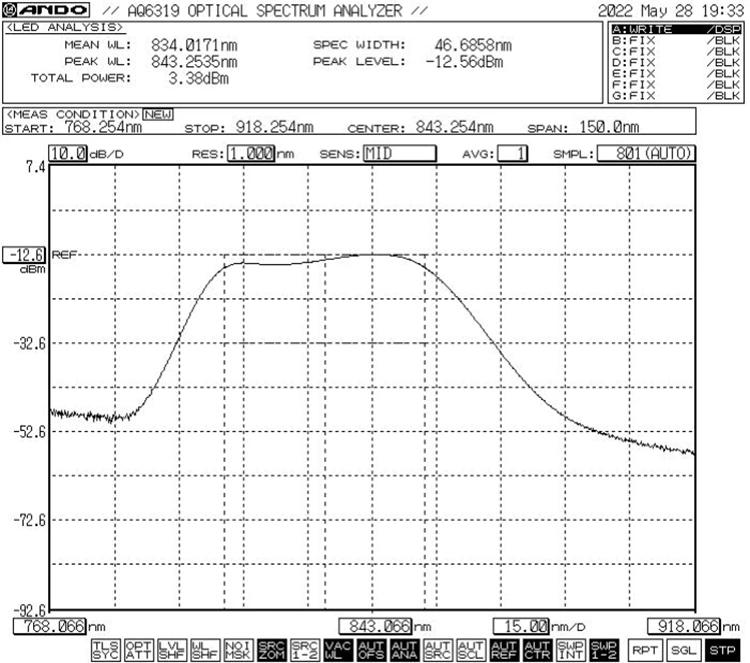

Typisk spektrum: -3dB båndbredde Min.40nm /Typ.45nm

Dimensjon (mm)

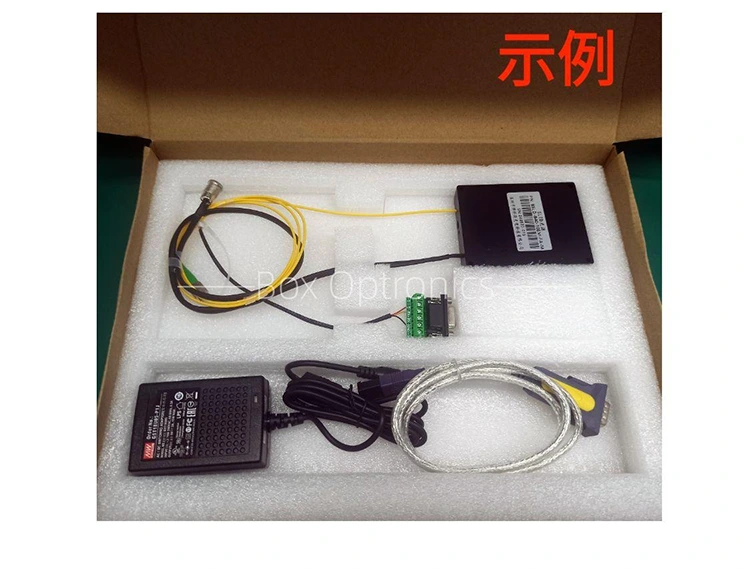

Standard tilbehør

Driftstrinn-840nm 10mW 40nm SLD Bredbåndslyskilde

Trinn 1. Utpakking: Kontroller før montering om alt tilbehør er komplett, inkludert SLED-lyskildemodul, USB-datakabel, grønn portkabel, strømadapter, testrapport, etc.

Trinn 2. Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Settp4. Koble til vertsdatamaskinen: Bruk den grønne portkabelen og USB-RS485 DB9-datakabelen for å koble 840nm 10mW 40nm SLD bredbåndslyskilde og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 serieportdatakabelen, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

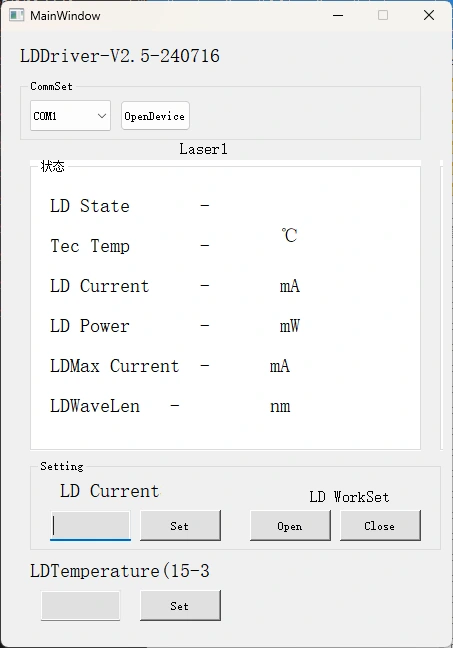

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommando eller PC-programvare for å kontrollere LD-strømmen og LD-temperaturen til 840nm 10mW 40nm SLD bredbåndslyskilde. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)

Trinn 6. Etter bruk klikker du på lukkeknappen, slår av strømforsyningen og kobler fra fiberforbindelsen.

Bestillingsinformasjon-840nm 10mW 40nm SLD Bredbåndslyskilde

f.eks: BSLD-840-104SM-FA-M

(Bestillingsinformasjon: 840nm 10mW 40nm SLD bredbåndslyskilde, med SM Hi780-fiber, FC/APC-kontakt, modulpakke, 5VDC-strømforsyning).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark-840nm 10mW 40nm SLD Bredbåndslyskilde

Datablad

Testark

Vilkår for tilbud og betaling-840nm 10mW 40nm SLD bredbåndslyskilde

Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid-840nm 10mW 40nm SLD Bredbåndslyskilde

Produksjon: 10 virkedager. (Hvis det er noen på lager, vil det bli raskere sendt.)

Internasjonal logistikk: 3-5 virkedager.

Bruksmerknader og vedlikehold-840nm 10mW 40nm SLD bredbåndslyskilde

Det anbefales ikke å ofte sette inn eller fjerne de fiberoptiske kontaktene ved utgangsendene, for å forhindre støvforurensning - som kan føre til økt innsettingstap - eller brenning av fiberkontaktens endeflater.

Rengjør fiberkoblinger med en lofri klut og inspiser med en fiberende-detektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene skal dekkes med støvhetter.

Hvis utgangsfiberen må kobles til en annen fiber, anbefales det å bruke en fusjonsspleiser.

Vennligst ta forholdsregler mot fuktighet, støv og korrosjon; oppbevares på et tørt sted.

Kvalitetssikring og ettersalgsservice-840nm 10mW 40nm SLD bredbåndslyskilde

Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

Utelukkelser fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skader forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelige feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
