1060nm 1064nm SLD lyskilde

Innholdsfortegnelse

1. Introduksjon av 1060nm 1064nm SLD lyskilde

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Standard tilbehør

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og vedlikehold

12. Kvalitetssikring og ettersalgsservice

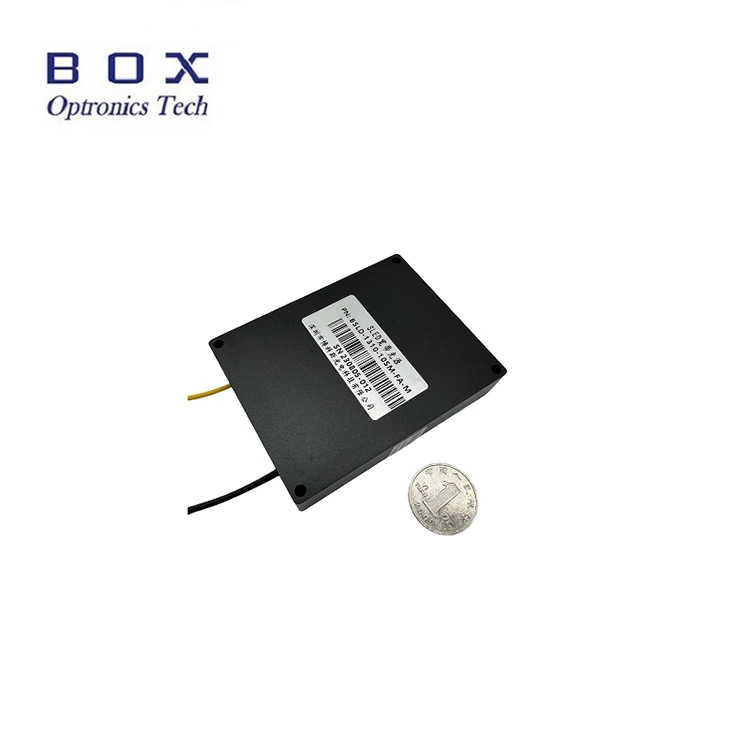

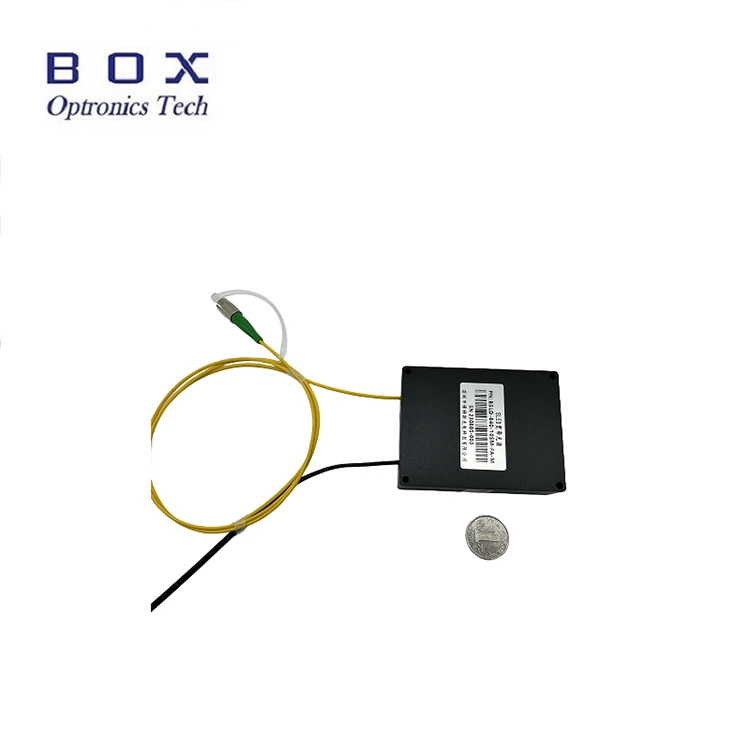

Produktintroduksjon

Dette er en 1060nm 1064nm SLD-lyskilde som tar i bruk superluminescerende diodeteknologi, med utgangseffekt 5mW og 15mW valgfri, -3dB båndbredde over 15nm, flatt spektrum, lav rippel og utmerket langtidsstabilitet. Den støtter benketopp og modulære konfigurasjoner med RS485 kommunikasjonsgrensesnitt og overvåkingsprogramvare for systemintegrasjon. Egnet for fiberføling og medisinsk bildebehandling. Vennligst bruk med nominell spenning, kontroller temperatur og fuktighet, sørg for god varmespredning, unngå utgangsoverbelastning og forurensning.

Produktspesifikasjoner

Produktfunksjoner

● Lav spektral krusning;

● Flatt spektrum;

● DB9 Female(RS485)-kommunikasjon for enkel integrasjon.

Produktapplikasjoner

● Optisk fibersensor;

● Medisinsk bildebehandling;

● Fiber-Optic Gyroscope (FOG).

Produktdetaljer

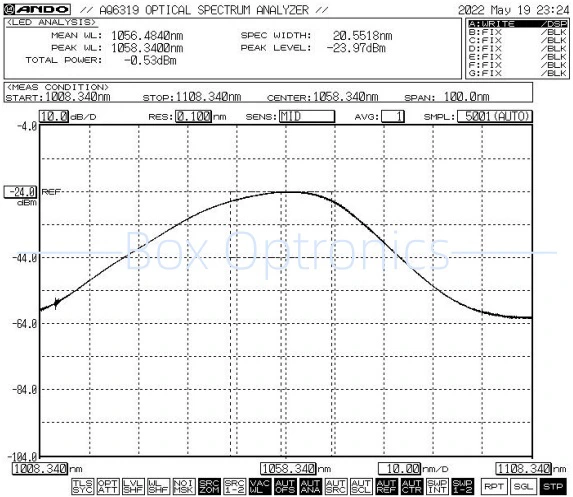

● Typisk spektrum: -3dB Båndbredde Min.15nm / Typ.20nm

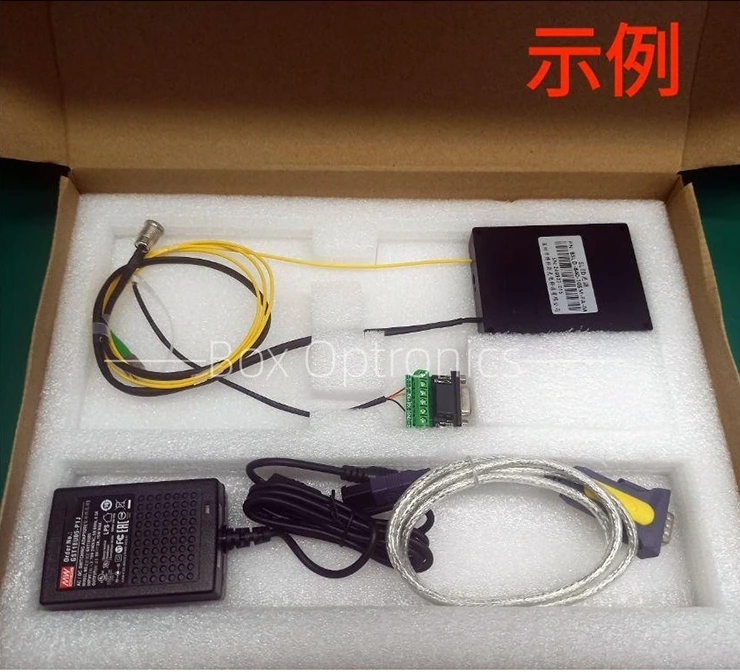

● Standard tilbehør

Driftstrinn

Trinn 1.Utpakking: Kontroller før montering om alt tilbehør er komplett, inkludert SLED-lyskildemodul, USB-datakabel, grønn portkabel, strømadapter, testrapport, etc.

Trinn 2.Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3.Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Settp4.Koble til vertsdatamaskinen: Bruk den grønne portkabelen og USB-RS485 DB9-datakabelen for å koble 1060nm 1064nm SLD-lyskilden og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 serieportdatakabelen, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

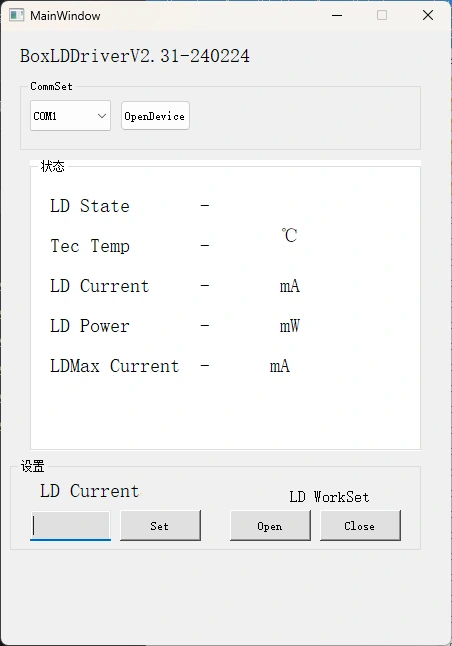

Trinn 5.Kontrollprogramvare: Box Optronics gir seriekommando eller PC-programvare for å kontrollere LD-strømmen og LD-temperaturen til 1060nm 1064nm SLD-lyskilden. Velg riktig port, still inn strøm og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)

Trinn 6.Etter bruk klikker du på lukkeknappen, slår av strømforsyningen og kobler fra fiberforbindelsen.

Bestillingsinformasjon

f.eks: BSLD-1060-5SM-FA-M

(Bestillingsinformasjon: 1060nm 1064nm SLD lyskilde, 5mW utgangseffekt, med SM Hi1060 fiber, FC/APC-kontakt, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Bruksmerknader og vedlikehold

● Det anbefales ikke å ofte sette inn eller fjerne de fiberoptiske kontaktene både ved inngangs- og utgangsenden, for å forhindre støvforurensning – som kan føre til økt innsettingstap – eller brenning av fiberkontaktens endeflater.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiberendesidedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene skal dekkes med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, anbefales det å bruke en fusjonsskjøtemaskin.

● Ta forholdsregler mot fuktighet, støv og korrosjon; oppbevares på et tørt sted.

Kvalitetssikring og ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden vil det bli gitt gratis reparasjons- eller erstatningstjenester for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
