760nm 10mW DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 760nm 10mW DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en 760nm dedikert DFB-laser med 14PIN standard sommerfuglpakke, sentral bølgelengde 760nm, bølgelengdetoleranse +/-1nm, og typisk utgangseffekt 10mW. Innebygd TEC, termistor og monitor PD, med utmerket bølgelengdestabilitet for langsiktig stabil drift. Det er det hovedsakelig brukt i oksygendeteksjon. Ledning strengt i henhold til pindefinisjonen, under TEC-kontroll, og overdreven fiberbøyning for å sikre ytelse og levetid.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Well (MQW) distribuert feedback (DFB) lasere;

● Innebygd TEC og optisk isolator;

● Høy stabilitet og lav støy;

● 14-pins industristandard sommerfuglpakke.

Produktapplikasjoner

● Oksygenkonsentrasjon påvisning og analyse.

● Gassfølende detektorer.

● Vitenskapelig forskning og Spektralanalyse.

Produktdetaljer

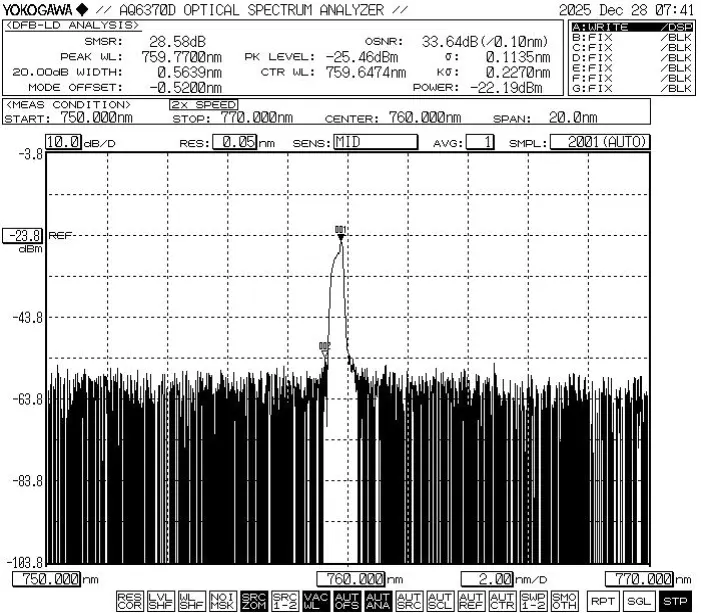

● Typisk spektrum: 760nm, +/-1nm WL-toleranse.

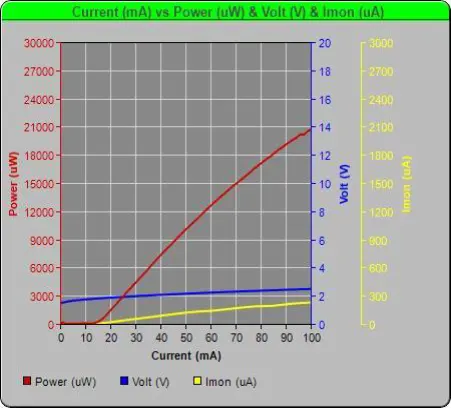

● PIV-760nm 10mW DFB Butterfly Laser Diode

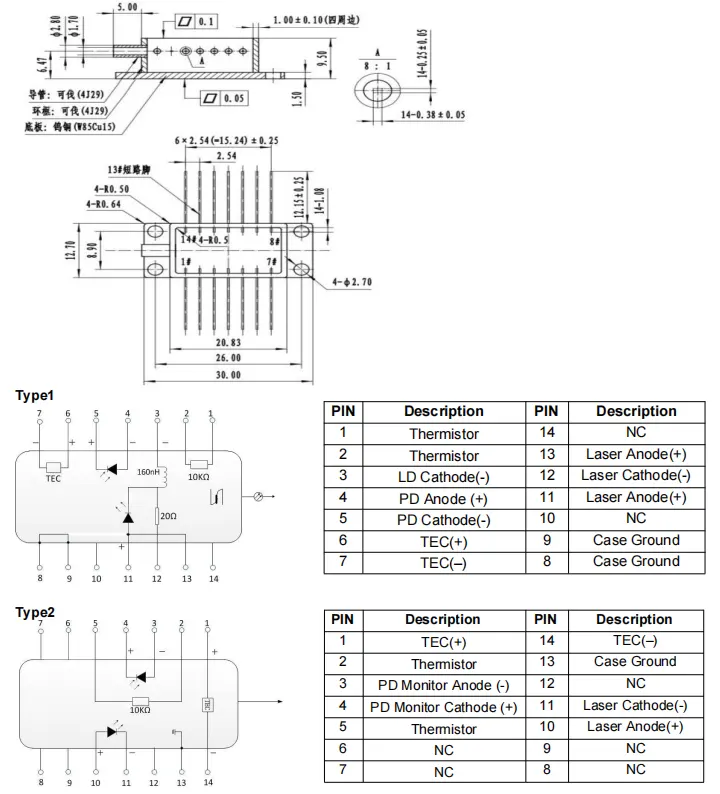

● Pakketegning og pin-out

Bestilling informasjon

f.eks: BFLD-D760-10SM-FA2

(Bestillingsinformasjon: 760nm 10mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-kontakt, type 2 pin-out).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være riktig jordet.

● Når du bruker enheten, må du overholde driftsspenningen og gjeldende områder spesifisert i dataarket. Nøkkelparametere – inkludert Ith (Terskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspenning) og λc (senterbølgelengde)—skal refereres til spesifikt i testrapporten som ble levert på tidspunktet for forsendelsen. Merk: Drift utover de absolutte maksimale klassifiseringene kan forårsake permanent skade på enheten.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
