1651nm DFB fiberkoblet laserdiode

Innholdsfortegnelse

1. Introduksjon av 1651nm DFB fiberkoblet laserdiode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon-1651nm DFB Fiber Koblet laserdiode

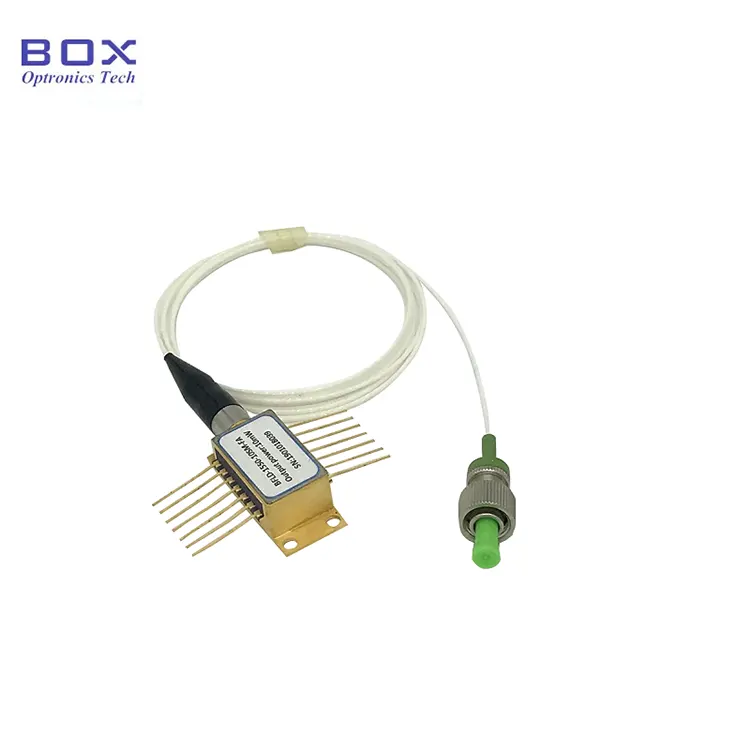

Dette er en 1651nm DFB fiberkoblet laserdiode med en flerkvantebrønn DFB-brikke og en 14-pins sommerfuglpakke. Den integrerer TEC temperaturkontroll og termistor, støtter enkeltmodus/polarisasjonsvedlikehold fiberutgang, med typisk utgangseffekt på 10mW og senterbølgelengde på 1651nm. Egnet for fiberkommunikasjon, fibersensor, optiske instrumenter, og dedikerte lyskildesystemer, er den enkel å betjene og svært pålitelig. Vennligst kontroller streng strøm, spenning og loddetemperatur, gi ESD-beskyttelse, og unngå å overskride absolutte maksimale klassifiseringer.

Produkt Spesifikasjoner-1651nm DFB fiberkoblet laserdiode

Produkt Funksjoner-1651nm DFB fiberkoblet laserdiode

● Støtter SMF-28e eller PMF-1550 fiberkobling, FC/APC-kontakt;

● 14-pinners Sommerfugl pakke;

● Innebygd termistor og TEC;

● Bred driftstemperaturområde.

Produkt Applikasjoner-1651nm DFB fiberkoblet laserdiode

● Optisk fiber kommunikasjon;

● Optisk instrument;

● CH4 Metangass analyse;

● Fiberoptisk sensing.

Produkt Detaljer-1651nm DFB fiberkoblet laserdiode

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1651nm DFB-fiber Koblet laserdiode

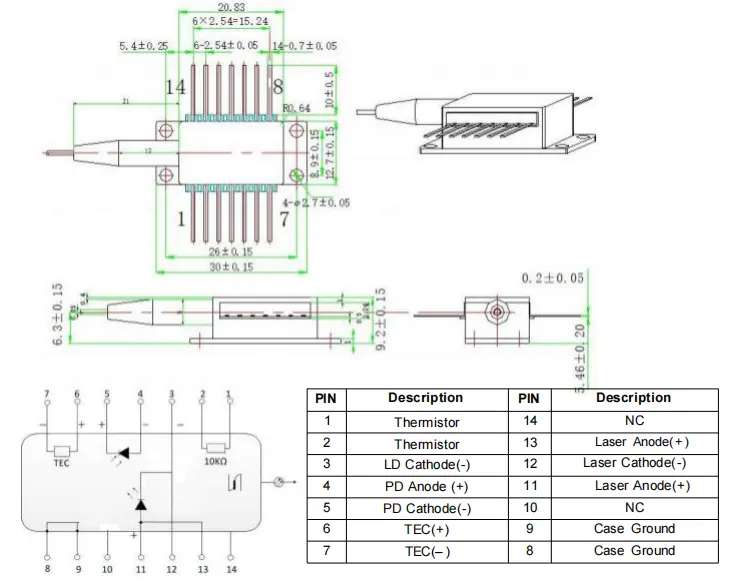

>>>Type1 pin-out

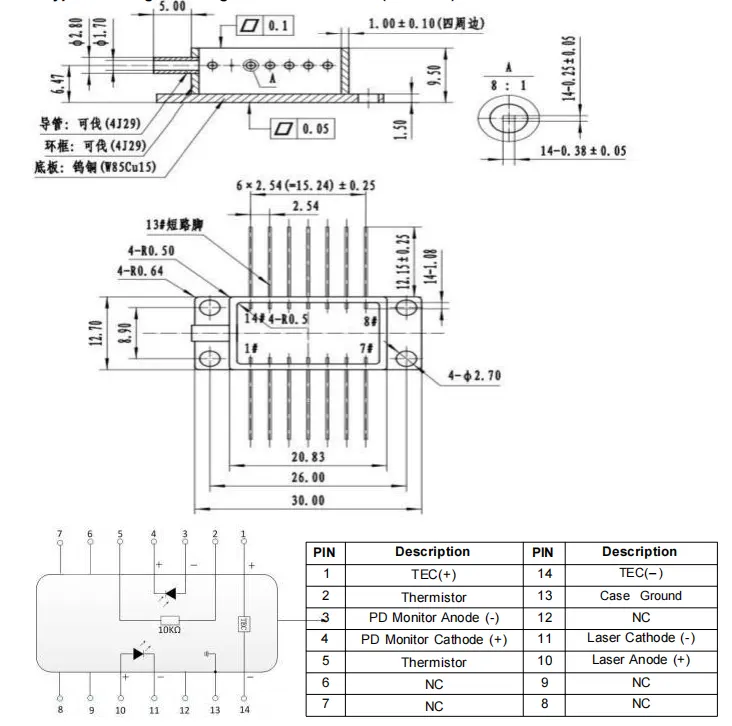

>>>Type2 pin-out

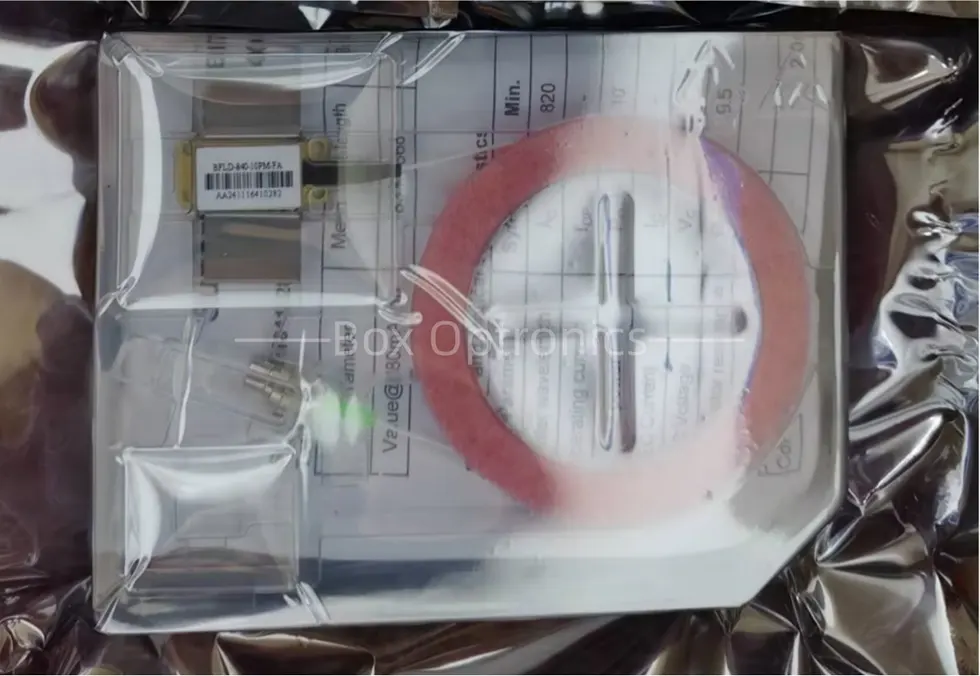

● Eksempel på pakking

*Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).

Bestilling informasjon-1651nm DFB fiberkoblet laserdiode

f.eks: BFLD-1651-10SM-FA2

(Bestillingsinformasjon: 1651nm DFB Fiber Coupled Laser Diode, 14-pins sommerfugl pakke, med SM-fiber, FC/APC-kontakt, type2 pin-out).

Datablad-1651nm DFB Fiberkoblet laserdiode

Datablad

1. Vilkår for tilbud og betaling-1651nm DFB fiberkoblet laserdiode

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid-1651nm DFB Fiberkoblet laserdiode

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notes-1651nm DFB fiberkoblet laserdiode

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være skikkelig jordet.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice-1651nm DFB fiberkoblet laserdiode

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
