1550nm DFB 40mW høyeffekt sommerfugllaser

Innholdsfortegnelse

1. Introduksjon av 1550nm DFB 40mW høyeffekt sommerfugllaser

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Pakkedetaljer

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. FAQ

Produktintroduksjon

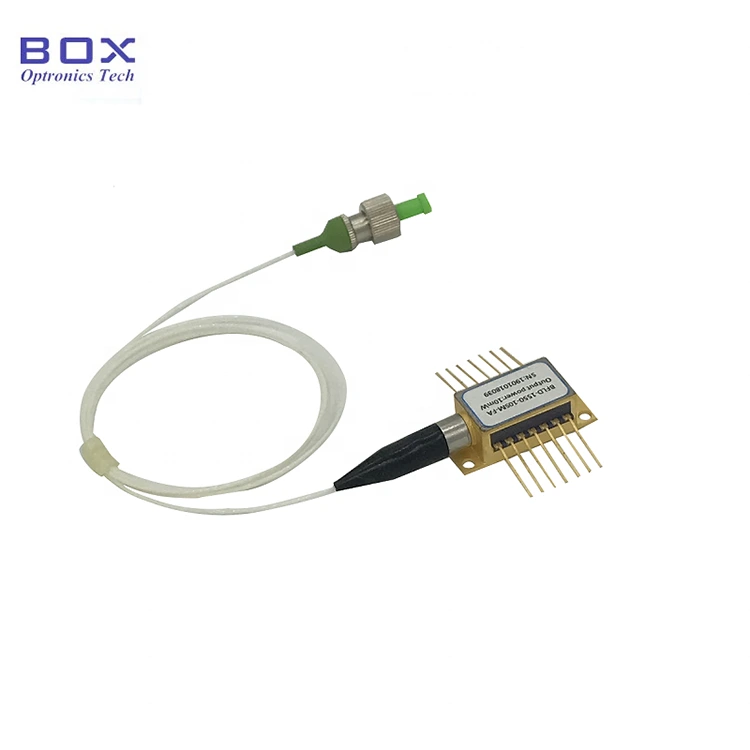

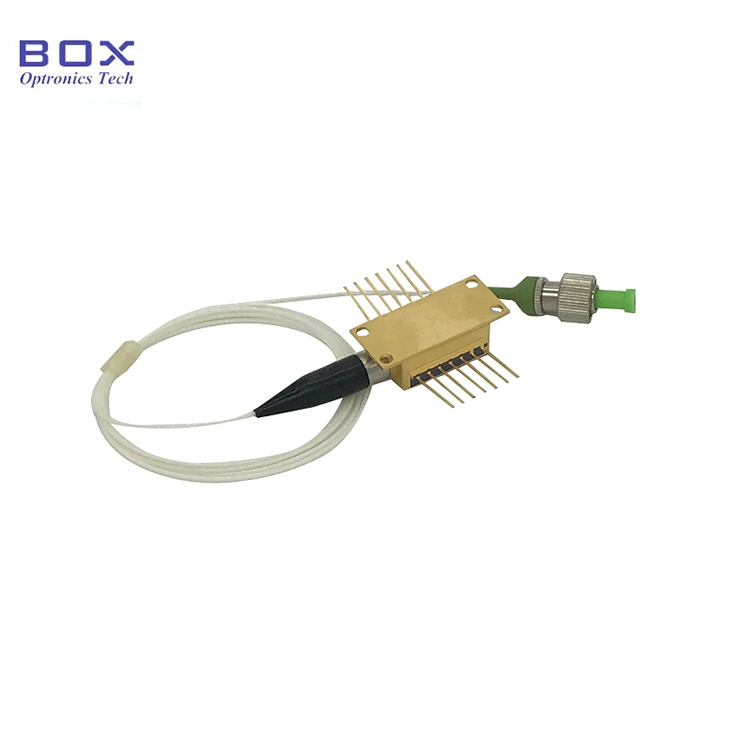

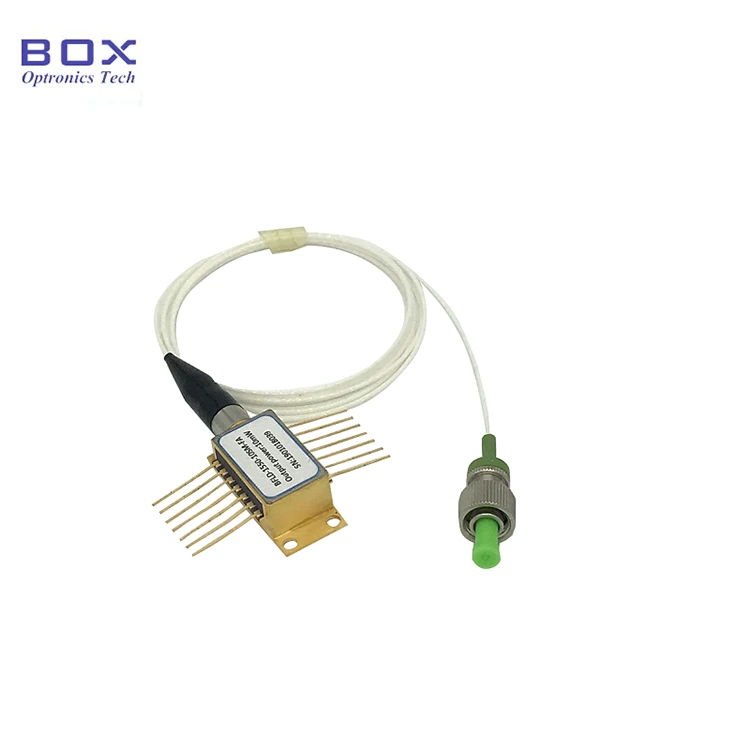

Dette er en 1550nm DFB 40mW høyeffekt sommerfugllaser, innebygd TEC, monitor PD og termistor. Den har en stabil bølgelengde, 40mW utgangseffekt og lav terskelstrøm. Valgfritt med SM/PM fiber, bred driftstemperatur og høy pålitelighet, egnet for fiberkommunikasjon, optiske instrumenter og fiberføling. Kontroller drivstrømmen og temperatur strengt, og unngå overstrømskader.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Well (MQW) distribuert feedback (DFB) lasere;

● SM fiber eller PM fiber pigtail;

● Utgangseffekt 40mW;

● 14-pinners BTF-pakke med TEC og Monitor PD.

Produktapplikasjoner

● Optisk fiber kommunikasjon;

● Optisk fiber sensing;

● Testing av optisk enhet.

Produkt Detaljer

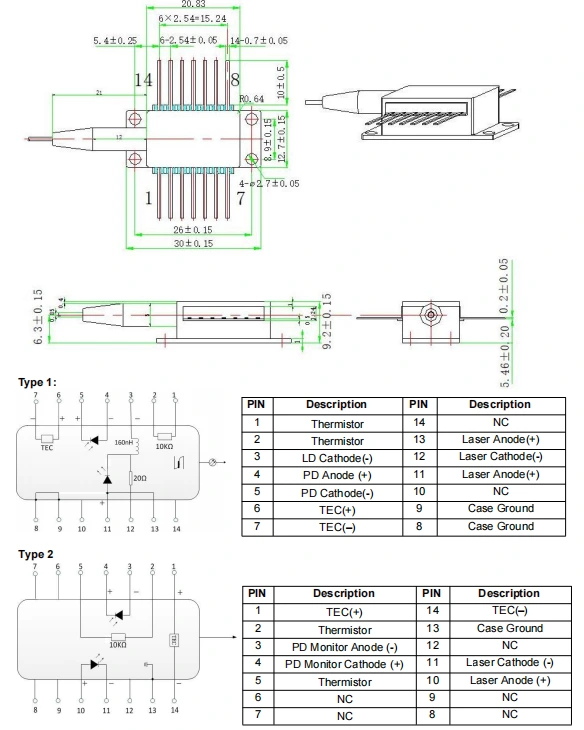

● Pakketegning og PIN-UT-definisjon (Enhet:mm)-1550nm DFB 40mW Høy Power Butterfly Laser

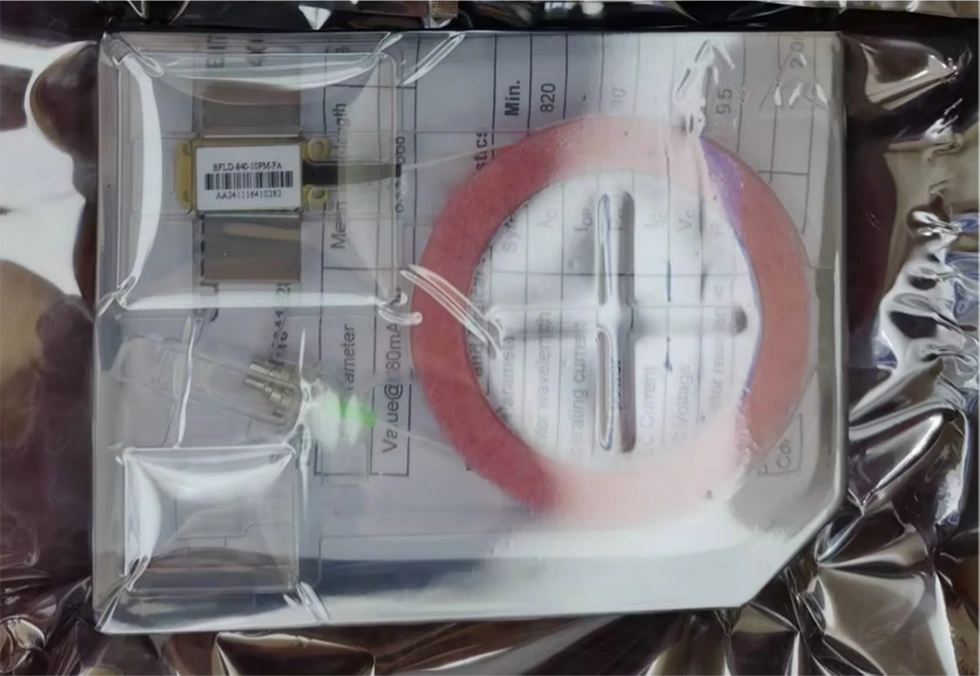

● Eksempel på pakking

*Frittstående enhet uten stasjon; en modulpakke integrert med driver kretser er valgfritt.

Bestilling informasjon

f.eks: BFLD-1550-40SM-FA1

(Bestillingsinformasjon: 1550nm DFB 40mW High Power Butterfly Laser, SM fiber, FC/APC-kontakt, telekompinne).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Denne enheten er elektrostatisk følsom; derfor streng overholdelse det kreves antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre strømtilførselen overspenner, da unnlatelse av å gjøre det kan føre til permanent skade på enhet (f.eks. sikre riktig jording av utstyret og ha på seg en antistatisk håndleddsstropp).

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Hvis pinnene krever lodding, må ikke loddetemperaturen overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesielt oppmerksomhet må rettes mot følgende: under loddeprosessen enheten må være i strømløs tilstand, og loddebolten må være skikkelig jordet.

● Under oppstartsprosessen må du aldri bruke høy strøm direkte, som dette risikerer å skade brikken. Slå i stedet på enheten på et gjeldende nivå nær brikkens terskel, og deretter gradvis øke strømmen i small trinn til ønsket nivå er nådd.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

FAQ

● Er det mulig å endre bølgelengde ved å justere strømmen? Hva er rekkevidden?

--Ja. Den nåværende bølgelengdekoeffisient er 0,01 nm/mA, og temperaturbølgelengden koeffisient er 0,1 nm/℃. Det justerbare WL-området er rundt ~senter WL+/- 1 nm.

● Hva er linjebredden? Gjør du gi en smal linjebredde LD?

--3~5MHz. 1550nm Smal linjebredde LD (valgfritt): mindre enn 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Hva er strømreguleringen rekkevidde?

--10~100 %

● Hva er bølgelengden toleranse?

--+/-3nm. Mindre er også valgfritt.

● Gir du en beskyttelse fiberrør og fiberkobling?

--Ja. 900um løs rør og FC/APC, SC/APC eller andre kontakter er valgfrie.
