1550nm 10mW DFB Butterfly Laser Diode

Innholdsfortegnelse

1. Introduksjon av 1550nm 10mW DFB Butterfly Laser Diode

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske applikasjoner

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftsnotater

11. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

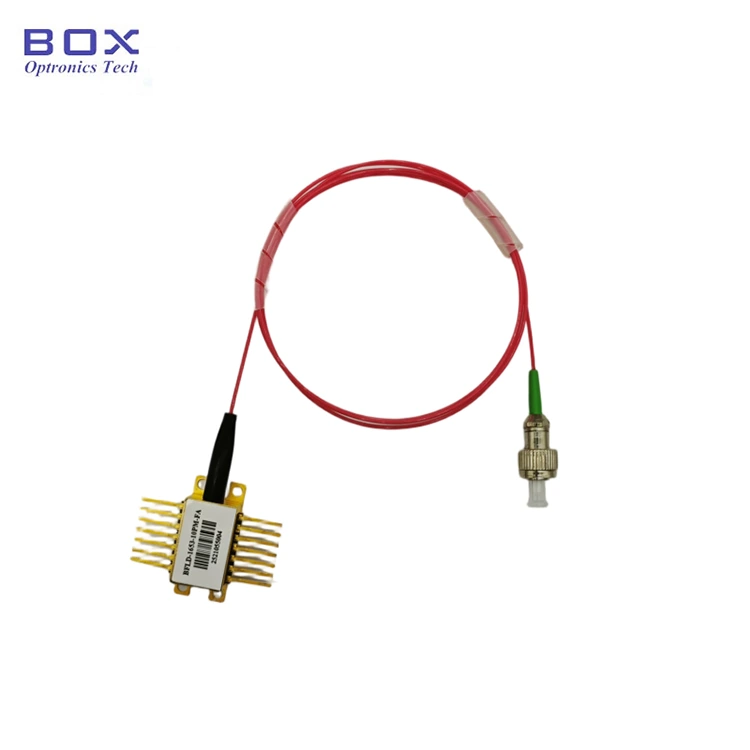

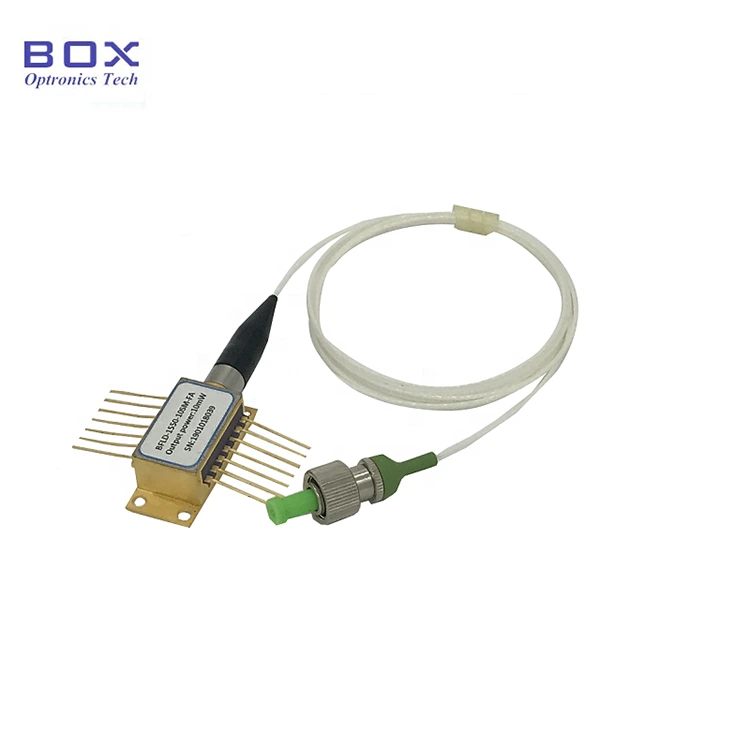

Dette er en 1550nm DFB-laser med en 14-pinners sommerfugl pakke, innebygd TEC og termistor. Den har en stabil bølgelengde, 10mW utgangseffekt, et typisk undertrykkingsforhold på 40dB sidemodus og lav terskel gjeldende. Valgfritt med SM/PM-fiber, bred driftstemperatur og høy pålitelighet, egnet for fiberkommunikasjon, optiske instrumenter og fiber sansing. Kontroller stasjonens strøm og temperatur strengt, og unngå overstrømsskader.

Produkt Spesifikasjoner

Produktfunksjoner

● Multi-Quantum Well (MQW) distribuert feedback (DFB) lasere;

● SMF-28e eller PMF-1550 pigtail;

● 14-pinners BTF-pakke med TEC og Monitor PD;

● Bredt driftstemperaturområde -20~+70 ℃.

Produktapplikasjoner

● Optisk fiber kommunikasjon;

● Optisk instrument;

● Optisk fiber sensor;

● Lyskilde.

Produkt Detaljer

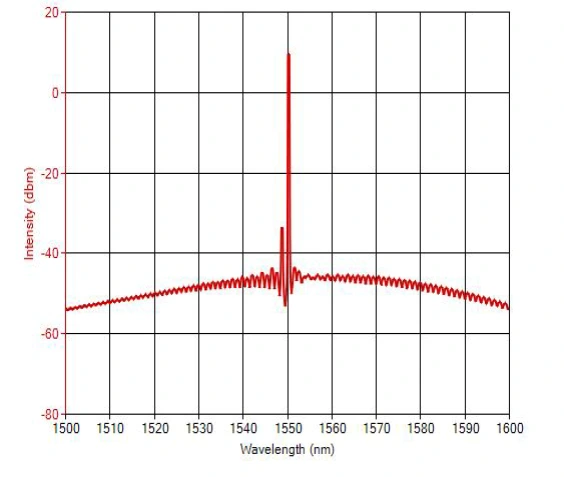

● Typisk spektrum: 1550nm, WL-toleranse +/-3nm.

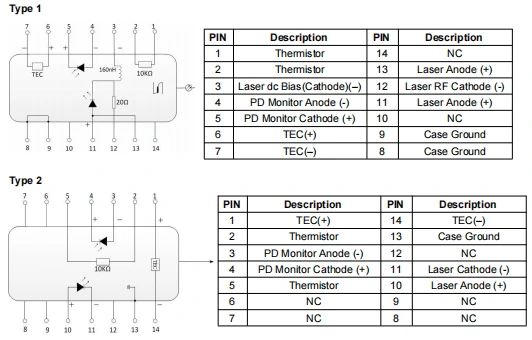

● PIN-OUT Definition-1550nm 10mW DFB Butterfly Laser Diode

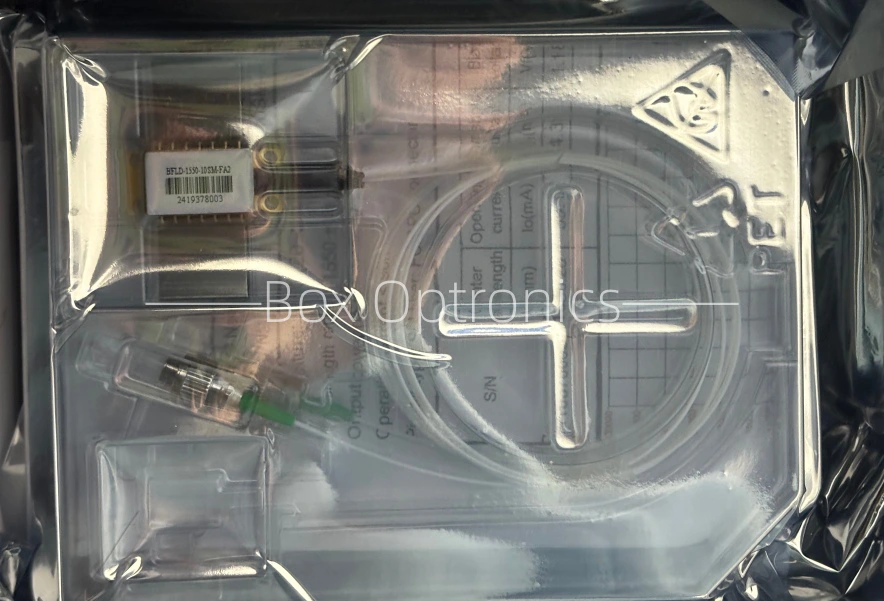

● Eksempel på pakking

*Frittstående enhet uten stasjon; en modulpakke integrert med driverkretser er valgfritt.

Bestilling informasjon

f.eks: BFLD-1550-10SM-FA2

(Bestillingsinformasjon: 1550nm 10mW DFB Butterfly Laser Diode, SM fiber, med FC/APC-kontakt, type 2 pin-out).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Notater

● Under drift sender denne enheten ut en laserstråle med høy intensitet; gjør ikke se direkte inn i fiberenden, da dette kan forårsake øyeskader.

● Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke bruke press på eller trekk i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.

● Før du slår på alle komponentene, må du først aktivere kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i følgende tilfeller innen garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
