1. Introduksjon av SLD Broadband Light Source 1310nm
2. Produktspesifikasjoner
3. Produktfunksjoner
4. Typiske bruksområder
5. Produktdetaljer
6. Bestillingsinformasjon
7. Datablad og testark
8. Vilkår for tilbud og betaling
9. Driftsveiledning
10. Bruksmerknader og vedlikehold
11. Kvalitetssikring og ettersalgsservice

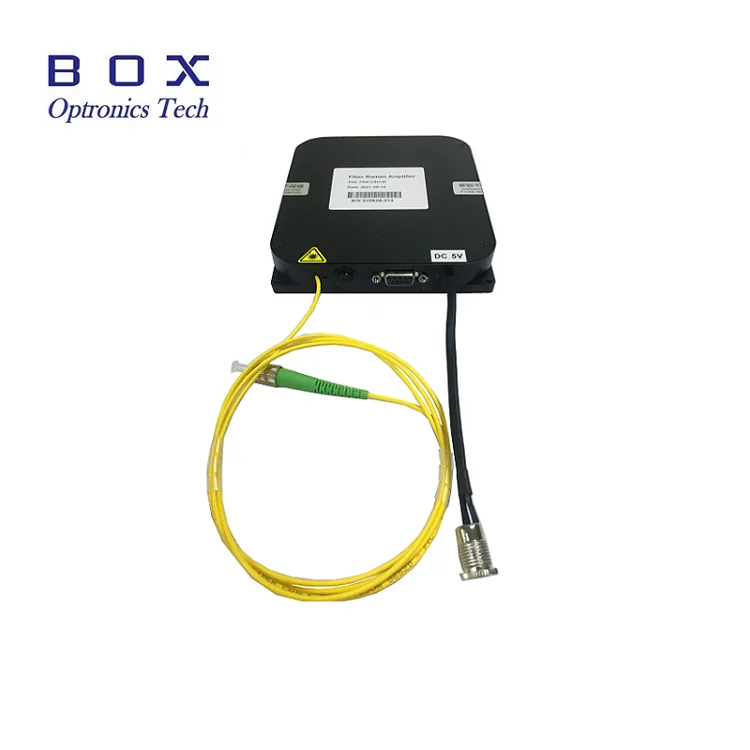

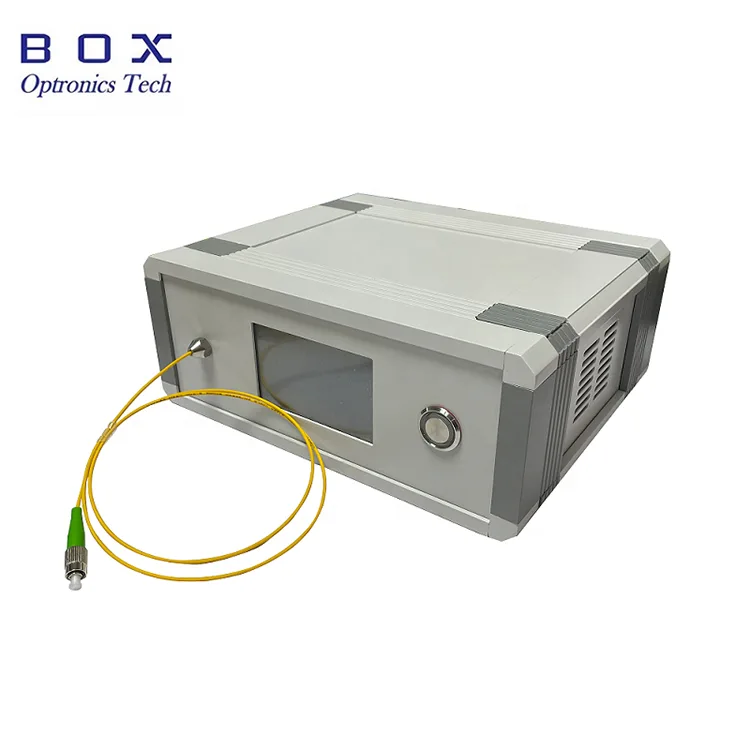

1310nm SLD bredbåndslyskilden leverer stabil, lavkoherens bredbåndsutslipp med en spektral bredde på typisk >30nm og utgangseffekt tilgjengelig på 1/3/10/15mW. Dens SMF-28e eller PM Fiberkobling, lav spektral krusning og kompakt pakke gjør den ideell for fiberoptisk sensing, OCT-avbildning og optiske presisjonsmålinger. Denne SLD bredbåndslyskilden er optimalisert for optisk kommunikasjon, biomedisinsk bildebehandling og testapplikasjoner for optiske fiberenheter.
|
Parametere |
Enhet |
Verdi |
Note |
|
Driftsbølgelengde |
nm |
1310 |
±20 |
|
Utgangseffekt |
mW |
1/3/10/15 |
Tilpassbar |
|
Båndbredde |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsiktig stabilitet |
dB |
≤±0,02/15 min |
|
|
Langsiktig stabilitet |
dB |
≤±0,05/8 timer |
|
|
Fiberkontakt |
- |
FC/APC |
|
|
Fibertype |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Benketopp |
|
70(B)×90(D)×18(H) |
Modul |
||
|
125(B)×150(D)×20(H) |
Modul |
||
|
Strøminngang
|
V |
AC 110~240V |
Benketopp |
|
DC 5V/4A |
Modul |
||
|
Kommunikasjonsgrensesnitt |
- |
DB9 Kvinne (RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Lagringstemperatur |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Flere effektnivåer tilgjengelig for å dekke ulike behov;l
● Bredt spekter;
● Lav spektral krusning;
● Tilpasset pakke og størrelse.
● Fiberoptisk sensor;
● Medisinsk bildebehandling;
● Presisjonsmåling;
● Test av optisk fiberenhet.

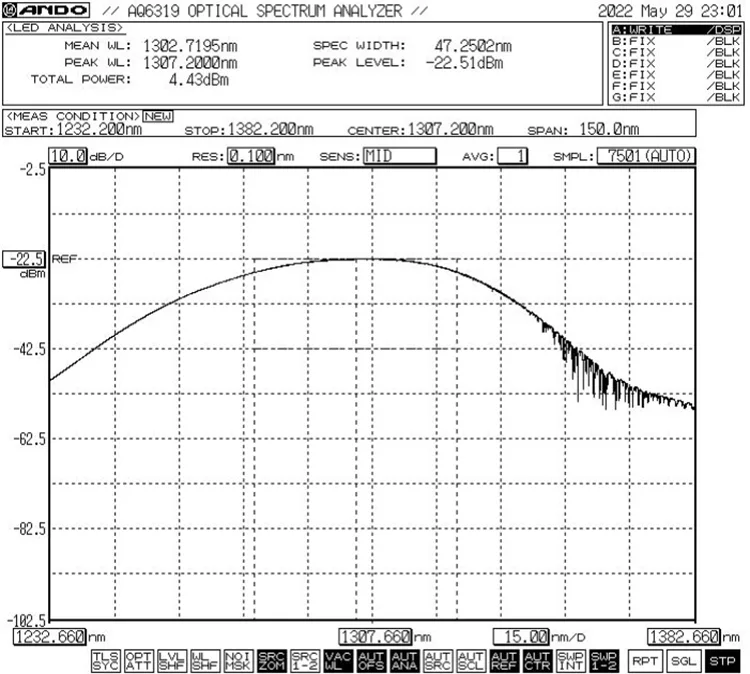

● Spektralreferanse: -3dB båndbredde Min.30nm

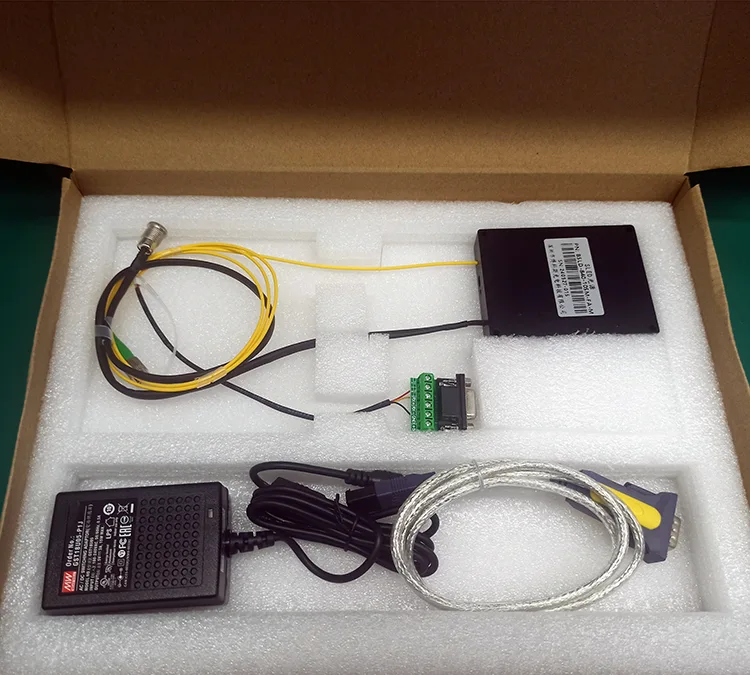

● Standard tilbehør
|
|
Tilbehør |
Mengde |
|
1 |
Lyskilde (modulvert) |
1 |
|
2 |
USB-RS485 DB9 datakabel |
1 |
|
3 |
Grønn portkabel |
1 |
|
4 |
Strømadapter (valgfritt) |
1 |
|
5 |
Produkttestrapport |
1 |
|
Parametere |
Enhet |
Verdi |
Note |
|
Driftsbølgelengde |
nm |
1310 |
±20 |
|
Utgangseffekt |
mW |
1/3/10/15 |
Tilpassbar |
|
Båndbredde |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsiktig stabilitet |
dB |
≤±0,02/15 min |
|
|
Langsiktig stabilitet |
dB |
≤±0,05/8 timer |
|
|
Fiberkontakt |
- |
FC/APC |
|
|
Fibertype |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Benketopp |
|
70(B)×90(D)×18(H) |
Modul |
||
|
125(B)×150(D)×20(H) |
Modul |
||
|
Strøminngang
|
V |
AC 110~240V |
Benketopp |
|
DC 5V/4A |
Modul |
||
|
Kommunikasjonsgrensesnitt |
- |
DB9 Kvinne (RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Lagringstemperatur |
℃ |
-40 ~ +85 |
|
f.eks: BSLD-1310-10SM-FA-M
(Bestillingsinformasjon: SLD Bredbåndslyskilde 1310nm, 10mW utgangseffekt, SM-fiber, med FC/APC-kontakt, modulpakke).
● Vilkår for tilbud
(1) EXW
(2) DAP
(3) Annet
● Betalingsbetingelser
PayPal og T/T er tilgjengelig.
Trinn 1. Utpakking: Kontroller før montering om alt tilbehør er komplett.
Trinn 2. Strømforsyning: Koblet til en DC-svitsjende strømforsyning eller en regulert strømforsyning som oppfyller deres strømforsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)
Trinn 3. Koble til utgangsfiber: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten og koble fiberen eller skjøt fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.
Settp4. Koble til vertsdatamaskinen: Bruk den grønne portkabelen og USB-RS485 DB9-datakabelen for å koble til SLD-bredbåndslyskilden 1310nm og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver for å identifisere USB-RS485 serieportdatakabelen, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen kobles til og kommuniseres på riktig måte. Spør Box Optronics om driveren.

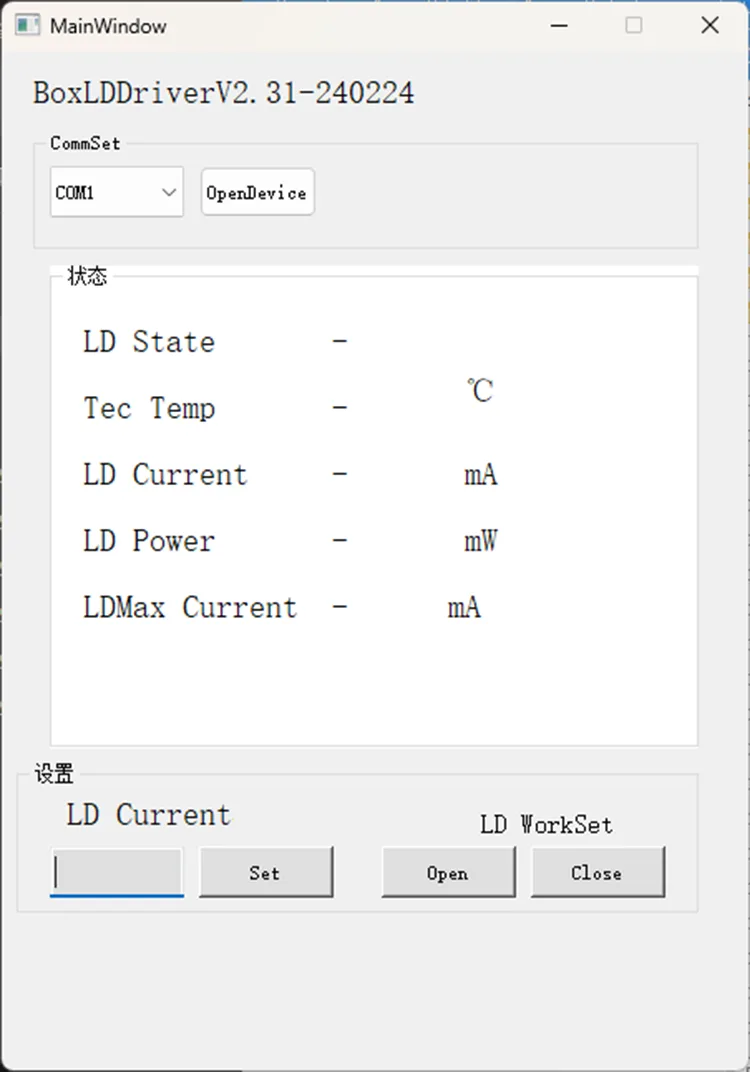

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommando eller PC-programvare for å kontrollere LD-strømmen til SLD Broadband Light Source 1310nm. Velg riktig port, angi gjeldende, og klikk deretter på åpne-knappen. (For å unngå skade, øk drivstrømmen sakte ved første gangs bruk. Ikke bruk full strøm umiddelbart.)
Trinn 6. Etter bruk klikker du på lukkeknappen, slår av strømforsyningen og kobler fra fiberforbindelsen.
● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiberendesidedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene skal dekkes med støvhetter.
● Unngå hyppig til-/frakobling av fiberkoblinger for å forhindre oppsamling av støv og skade på endeflaten.
● Ta forholdsregler mot fuktighet, støv og korrosjon; oppbevares på et tørt sted.

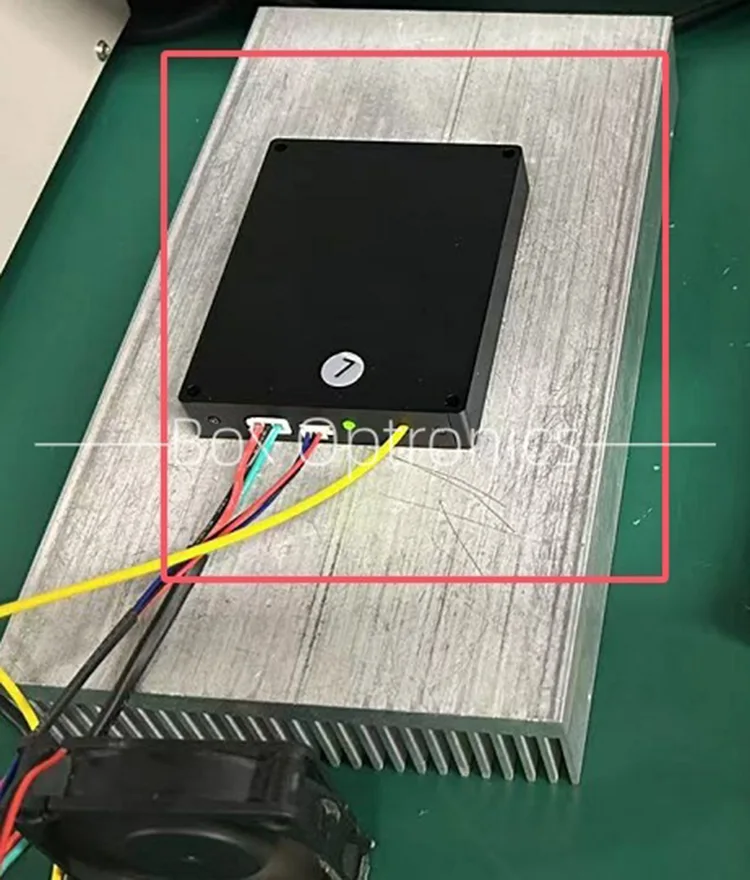

● Ved langvarig bruk, plasser den på en kjøleribbe.
● Garantiperiode:
Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.
● Unntak fra gratis garanti:
I løpet av den gratis garantiperioden vil gratis reparasjons- eller erstatningstjenester tilbys for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:
(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.
(2) Feil på grunn av feil betjening av brukeren.
(3) Åpenbar fysisk skade forårsaket av menneskelig feil.
(4) Uautorisert demontering, modifikasjon eller reparasjon.
(5) Endrede eller ufullstendige garantietiketter på huset.
(6) Skade eller tap under transport.
