C-bånd ASE Bredbåndslyskilde

Innholdsfortegnelse

1. Introduksjon av C-bånd ASE Bredbåndslyskilde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Driftstrinn

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

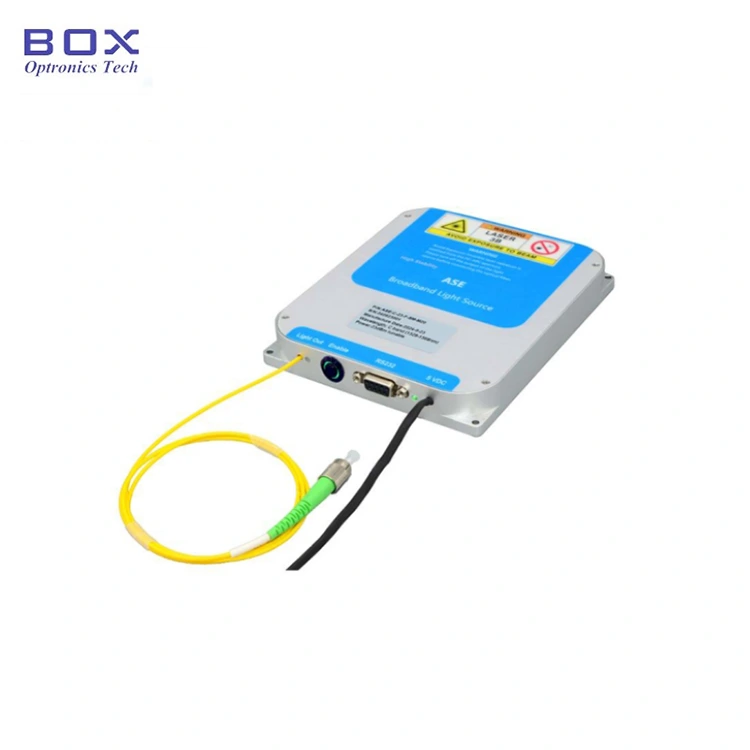

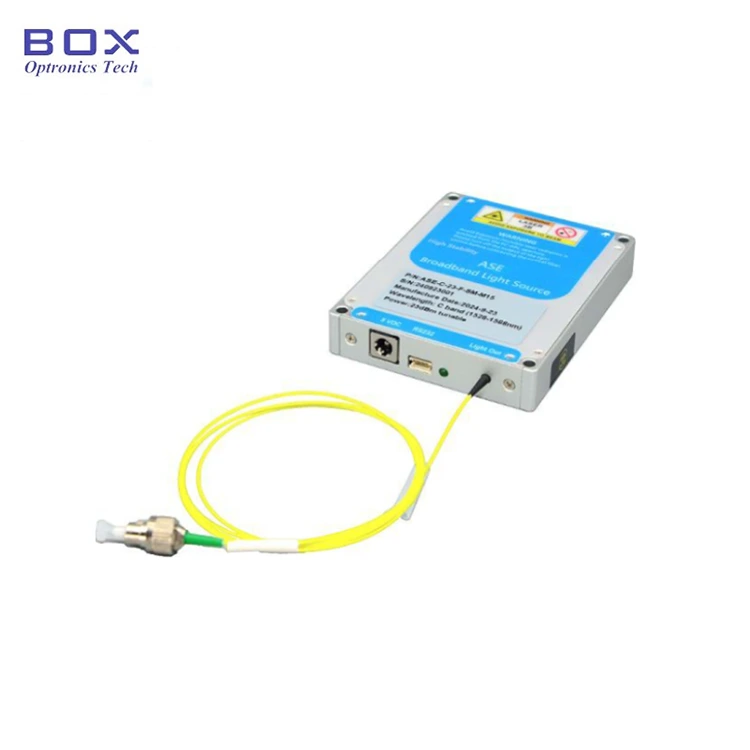

Produktintroduksjon

Denne ASE bredbåndslyskilden tilhører en inkoherent lyskilde, som er den spontane emisjonen som genereres av en halvleder laserpumpet erbium-dopet kvartsfiber. Spektral utflating teknologi oppnår flate bredbåndsspektre, og bølgelengden dekker C-båndet, og den spektrale flatheten <2dB, oppnådd gjennom SM Fiber eller PM fiber utgang, strømalternativ på mange nivåer, egnet for fiberoptiske sensorapplikasjoner.

Produkt Spesifikasjoner

Produktfunksjoner

● Høy stabilitet Utgang;

● Flat spektrum;

● DB9 Kvinne(RS232) kommunikasjon for enkel integrering.

Produktapplikasjoner

● Fiberoptikk sansing;

● Medisinsk bildebehandling;

● Telekommunikasjon;

● Optisk enhetstesting.

Produkt Detaljer

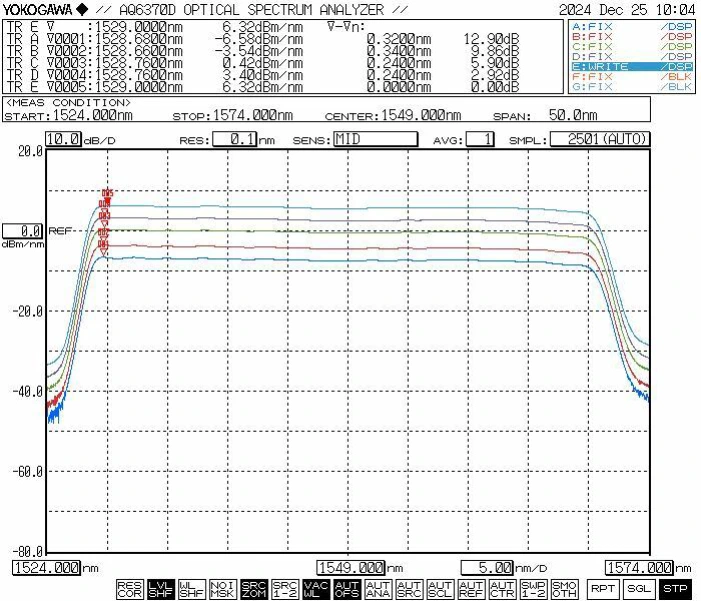

● Typisk spektrum:

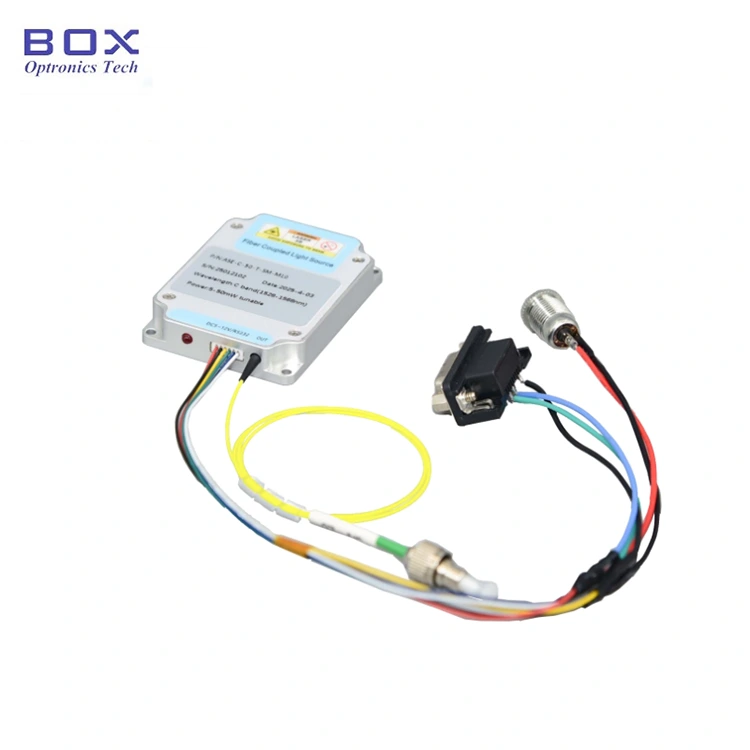

● Standard tilbehør

Drift Trinn

Trinn 1.Utpakking og montering: Kontroller om tilbehøret er komplett før montering.

Trinn 2. Koble til fibergensere: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er noen forurensning eller skade.

Trinn 3. Koble til strømadapteren og seriekabelen: Koble til lyskildemodulen og strømadapteren; koble til lyskildemodul og datamaskinen med en USB-RS232-signalkabel. (Merk: datamaskinen må installere serieportdriveren først. Driveren kan bli funnet på CD-ROM-en eller hentet fra Box Optronics-selskapet.)

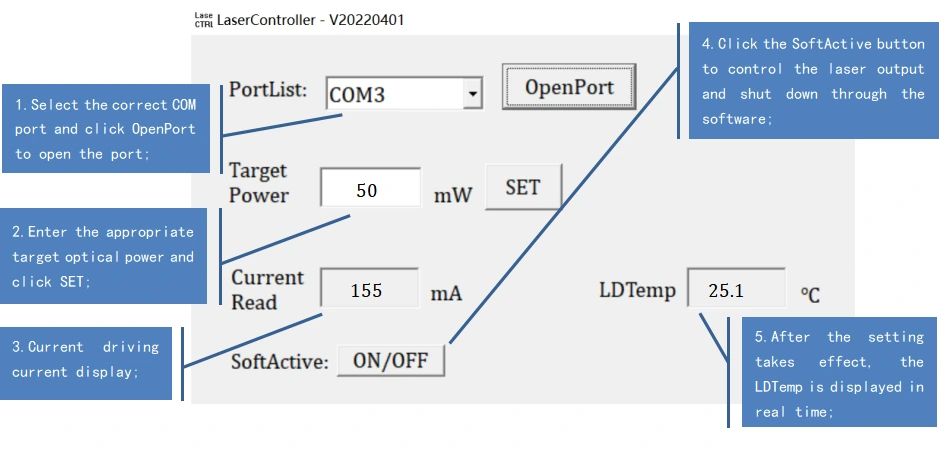

Settp4. Bruk: Åpne lyskilden aktivering bryteren; lyskildens utgangsindikator lyser, og det er det optisk utgangseffekt. På dette tidspunktet er arbeidsstrømmen og optisk effektverdi er parametrene satt av vertsdatamaskinen ved siste avslutning. Det kan de være modifisert og lagret i vertsdatamaskinens programvare (bare for modellversjonen med justerbar kraft).

Trinn 5. Etter bruk: Klikk på lukk knappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestilling informasjon

f.eks: ASE-C-50-SM-T-M

(Bestillingsinformasjon: C-band ASE bredbåndslyskilde, 50mW utgang strøm, med SM-fiber, strømjusterbar, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Det anbefales ikke å koble til og fra fiberoptikken ofte kontakt i utgangsenden. Dette bidrar til å unngå forurensning med støv som kan øke innsettingstapet eller forårsake at kontaktens endeflate brenner.

● Ved oppstart må du først bekrefte at strømbryteren og nøkkelbryteren er slått av, koble deretter til strømmen. Når du slår av, må du først slå av nøkkelbryter; etter at statusindikatorlampen slukker, koble fra strømmen. Gjør ikke slå av strømmen direkte mens lyskilden er i drift.

● For ASE bredbåndslyskildemodeller med en utgangseffekt på mindre enn 200 mW, kan utgangsfiberkontakten kobles til annen enkeltmodus fiberenheter via en avtakbar adapter (fiberflens). Men hvis enden ansikt av fiberkontakten er forurenset, er den svært utsatt for brannskader når laseren er aktivert – selv om lasereffekten er svært lav. Derfor, før du kobler til fiberkontakten, må du bruke spesialfiber rengjøringsverktøy for å rengjøre endeflaten grundig. Bruk i tillegg en fiber ende-ansiktsinspektør for å undersøke overflaten nøye, for å sikre at den er fullstendig fri for støv og forurensninger før du kobler til via fiberen flens. Under rengjøring, inspeksjon og tilkobling av fiberkontakten, du må sørge for at lyskilden er i deaktivert tilstand; under nr omstendigheter bør disse operasjonene utføres mens lyskilden er sender ut lys. Når bruken er fullført og kontakten er koblet fra fra andre fiberkomponenter må du umiddelbart dekke til fiberkontakten med en beskyttende støvhette.

● Bredbånds ASE-lyskildemodeller med en utgangseffekt på 200 mW eller høyere kan ha en utgangs-pigtail terminert med en FC/APC-kontakt. Denne kontakten er imidlertid kun beregnet for brukerinitiert utgangseffekt overvåking (ved å koble til en optisk strømmåler) eller for grensesnitt med en FC-terminert fiberkollimator for å lede laserutgangen inn i ledig plass. Det Det anbefales på det sterkeste å ikke bruke en flensadapter for å koble dette direkte kobling med pigtails av andre brukereide fibre eller enheter; gjør det medfører en betydelig risiko for å skade både fiberkontakten og selve forsterkerenheten. Hvis sammenkobling med andre fibre er nødvendig, er det det anbefales å bruke fusjonsspleising; videre sørge for at typene fibre som kobles til er gjensidig kompatible.

● Ta forholdsregler mot fuktighet, støv og korrosjon; butikk på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
