1030nm ASE bredbåndslyskilde

Innholdsfortegnelse

1. Introduksjon av 1030nm ASE bredbåndslyskilde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en 1030nm ASE bredbåndslyskilde basert på ytterbium-dopet fiber- og halvlederpumpelasere, med 1030nm spektral dekning, 10/20/30/50/100/500/1000mW utgangseffekt og polarisasjonen ekstinksjonsforhold så lavt som 0,2 dB. Komplett sett med tilbehør inkludert; bruker manual levert. Den er egnet for fiberoptikk enhetstesting, FBG-ristproduksjon, medisinsk bildebehandling, etc.

Produkt Spesifikasjoner

Produktfunksjoner

● Spektral flathet;

● Utgangseffekt er valgfri og justerbar;

● Langsiktig bølgelengde og kraftstabil;

● DB9 Kvinne(RS232) kommunikasjon for enkel integrering.

Produktapplikasjoner

● Fiber sansing;

● Medisinsk bildebehandling;

● Fiber testing av optisk enhet.

Produkt Detaljer

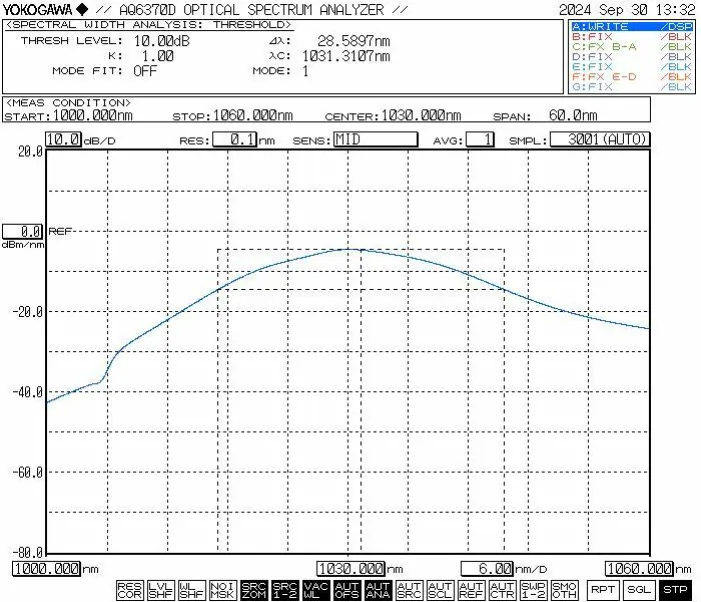

● Typisk spektrum

● Standard tilbehør

1. Driftstrinn-1030nm ASE bredbåndslyskilde

Trinn 1.Utpakking og montering: Vennligst sjekk om tilbehøret er komplett

før montering.

Trinn 2. Koble til fibergensere: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er noen forurensning eller skade.

Trinn 3.Koble til strømadapteren og Seriell kabel: Koble til lyskildemodulen og strømadapteren; koble til lyskildemodulen og datamaskinen med en USB-RS232-signalkabel. (Merk: Datamaskinen må installere serieportdriveren først. Sjåføren kan være finnes på CD-ROM-en eller hentet fra Box Optronics-selskapet.)

Setp4.Use: Åpne lyskilden aktivering bryteren; lyskildens utgangsindikator lyser, og det er det optisk utgangseffekt. På dette tidspunktet er arbeidsstrømmen og optisk effektverdi er parametrene satt av vertsdatamaskinen ved siste avslutning. Det kan de være modifisert og lagret i vertsdatamaskinens programvare (bare for modellversjonen med justerbar kraft).

Trinn 5. Etter bruk, klikk på lukkeknappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestilling informasjon

f.eks.: ASE-1030-5HSM-B

(Bestillingsinformasjon: 1030nm ASE bredbåndslyskilde, 500mW utgang strøm, med SM Hi1060 fiber, benketopppakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Før tilkobling av fiberoptiske kontakter, spesialisert rengjøring verktøy må brukes til å rengjøre endeflatene på kontaktene grundig. I tillegg bør en fiberendesideinspektør brukes til å være forsiktig undersøk overflatene for å sikre at de er helt fri for støv og forurensninger før de kobles til via en fiberflens. Under rengjøringen, inspeksjon og tilkobling av fiberoptiske endeflater, er det viktig å sikre at lyskilden er i deaktivert tilstand; under ingen omstendigheter bør disse operasjonene utføres mens lys sendes. Når bruk er komplett og kontakten er koblet fra annen fiberoptikk koblinger, skal fiberkontakten være utstyrt med en beskyttende støvhette.

● Bredbånds ASE-lyskildemodeller med en utgangseffekt på 200 mW eller høyere kan ha en utgangs-pigtail terminert med en FC/APC-kontakt. Denne kontakten er imidlertid kun beregnet for brukerinitiert utgangseffekt overvåking (ved å koble til en optisk strømmåler) eller for grensesnitt med en FC-terminert fiberkollimator for å lede laserutgangen inn i ledig plass. Det Det anbefales på det sterkeste å ikke bruke en flensadapter for å koble dette direkte kobling med pigtails av andre brukereide fibre eller enheter; gjør det medfører en betydelig risiko for å skade både fiberkontakten og selve forsterkerenheten. Hvis sammenkobling med andre fibre er nødvendig, er det det anbefales å bruke fusjonsspleising; videre sørge for at typene fibre som kobles til er gjensidig kompatible.

● Det frarådes på det sterkeste å sette inn eller fjerne ofte fiberoptiske kontakter ved utgangsporten, for å forhindre støv kontaminering—som kan føre til økt innføringstap—eller brenning av fiberkontaktens endeflate.

● Når du starter opp, må du først sørge for at både strømbryteren og nøkkelbryteren er slått av, koble deretter til strømforsyningen. Når du slår av, slå først av nøkkelbryteren, og koble fra strømforsyningen først etter at utgangsindikatorlyset har slukket. Kutt aldri strømmen direkte tilførsel mens lyskilden er i drift.

● Ta forholdsregler mot fuktighet, støv og korrosjon; det bør oppbevares på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
