1064nm ASE bredbåndslyskilde

Innholdsfortegnelse

1. Introduksjon av 1064nm ASE bredbåndslyskilde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Driftstrinn

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en 1064nm ASE bredbåndslyskilde basert på ytterbium-dopet fiber- og halvlederpumpelasere, med 1040~1080nm spektral dekning og 10/20/30/50/100/500/1000mW utgangseffekt. Komplett sett med tilbehør inkludert; brukerveiledning levert. Den er egnet for testing av fiberoptiske enheter, FBG-ristproduksjon, medisinsk bildebehandling, etc. Ta forholdsregler mot fuktighet, støv og korrosjon; det bør oppbevares på et tørt sted.

Produktspesifikasjoner

Produktfunksjoner

● Spektral flathet; 

● Utgang kraften er valgfri og justerbar;

● Høy stabilitet utgangseffekt;

● Modul/benkplate doble alternativer med kommunikasjonsovervåking for enkel integrasjon.

Produktapplikasjoner

● Fiber sensing;

● Medisinsk bildebehandling;

● Fiberoptisk enhet testing.

Produkt Detaljer

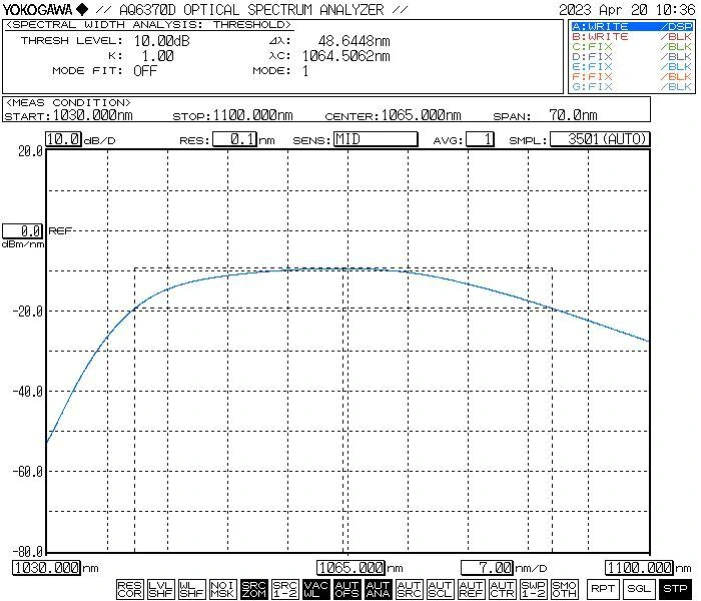

● Typisk spektrum

● Standard tilbehør

Driftstrinn

Trinn 1.Utpakking og montering: Vennligst sjekk om tilbehøret er komplett

før montering.

Trinn 2. Koble til fibergensere: Åpne støvhetten ved fiberkontakten eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er noen forurensning eller skade.

Trinn 3.Koble til strømadapteren og Seriell kabel: Koble til lyskildemodulen og strømadapteren; koble til lyskildemodulen og datamaskinen med en USB-RS232-signalkabel. (Merk: Datamaskinen må installere serieportdriveren først. Sjåføren kan være finnes på CD-ROM-en eller hentet fra Box Optronics-selskapet.)

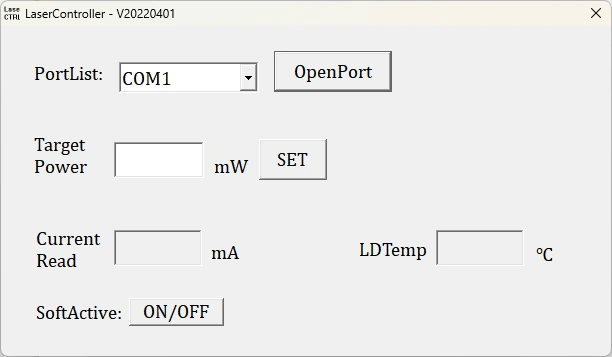

Setp4.Use: Åpne lyskilden aktivering bryteren; lyskildens utgangsindikator lyser, og det er det optisk utgangseffekt. På dette tidspunktet er arbeidsstrømmen og optisk effektverdi er parametrene satt av vertsdatamaskinen ved siste avslutning. Det kan de være modifisert og lagret i vertsdatamaskinens programvare (bare for modellversjonen med justerbar kraft).

Trinn 5. Etter bruk, klikk på lukkeknappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestilling informasjon

f.eks: ASE-1064-10-SM-T-M20

(Bestillingsinformasjon: 1064nm ASE bredbåndslyskilde, 10mW utgang strøm, strømjusterbar, med SM Hi1060 fiber, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● It is not recommended to frequently plug and unplug the fiber optic kontakt i utgangsenden. This helps avoid contamination with dust that can increase insertion loss or cause the connector end face to burn.

● Ved oppstart må du først bekrefte at strømbryteren og nøkkelbryteren er slått av, koble deretter til strømmen. Når du slår av, må du først slå av nøkkelbryter; etter at statusindikatorlampen slukker, koble fra strømmen. Gjør ikke slå av strømmen direkte mens lyskilden er i drift.

● For ASE bredbåndslyskildemodeller med en utgangseffekt på mindre enn 200 mW, kan utgangsfiberkontakten kobles til annen enkeltmodus fiberenheter via en avtakbar adapter (fiberflens). Men hvis enden ansikt av fiberkontakten er forurenset, er den svært utsatt for brannskader når laseren er aktivert – selv om lasereffekten er svært lav. Derfor, før du kobler til fiberkontakten, må du bruke spesialfiber rengjøringsverktøy for å rengjøre endeflaten grundig. Bruk i tillegg en fiber ende-ansiktsinspektør for å undersøke overflaten nøye, for å sikre at den er fullstendig fri for støv og forurensninger før du kobler til via fiberen flens. Under rengjøring, inspeksjon og tilkobling av fiberkontakten, du må sørge for at lyskilden er i deaktivert tilstand; under nr omstendigheter bør disse operasjonene utføres mens lyskilden er sender ut lys. Når bruken er fullført og kontakten er koblet fra fra andre fiberkomponenter må du umiddelbart dekke til fiberkontakten med en beskyttende støvhette.

● Bredbånds ASE-lyskildemodeller med en utgangseffekt på 200 mW eller høyere kan ha en utgangs-pigtail terminert med en FC/APC-kontakt. Denne kontakten er imidlertid kun beregnet for brukerinitiert utgangseffekt overvåking (ved å koble til en optisk strømmåler) eller for grensesnitt med en FC-terminert fiberkollimator for å lede laserutgangen inn i ledig plass. Det Det anbefales på det sterkeste å ikke bruke en flensadapter for å koble dette direkte kobling med pigtails av andre brukereide fibre eller enheter; gjør det medfører en betydelig risiko for å skade både fiberkontakten og selve forsterkerenheten. Hvis sammenkobling med andre fibre er nødvendig, er det det anbefales å bruke fusjonsspleising; videre sørge for at typene fibre som kobles til er gjensidig kompatible.

● Oppbevar utstyret i et tørt, fuktfritt miljø.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
