C-bånd lav flathet ASE bredbåndslyskilde

Innholdsfortegnelse

1. Introduksjon av C-bånd lav flathet ASE bredbåndslyskilde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Driftstrinn

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

Dette er en usammenhengende C-bånd ASE med lav flathet Bredbåndslyskilde, som er den spontane emisjonen som genereres av en halvlederlaser i en erbium-dopet kvartsfiber, med 1526~1566nm spektral dekning og 10/20/30/50mW utgangseffekt. Komplett sett med tilbehør inkludert; brukerveiledning levert. Den er egnet for fiberoptikk enhetstesting, FBG-ristproduksjon, medisinsk bildebehandling, etc. Vennligst ta forholdsregler mot fuktighet, støv og korrosjon; den bør oppbevares tørt sted.

Produkt Spesifikasjoner

Produktfunksjoner

● Cose effektiv;

● Bredt spekter;

● Høy stabilitet utgangseffekt.

Produktapplikasjoner

● Optisk fiber sensing;

● Medisinsk bildebehandling;

● Testing av fiberoptiske enheter.

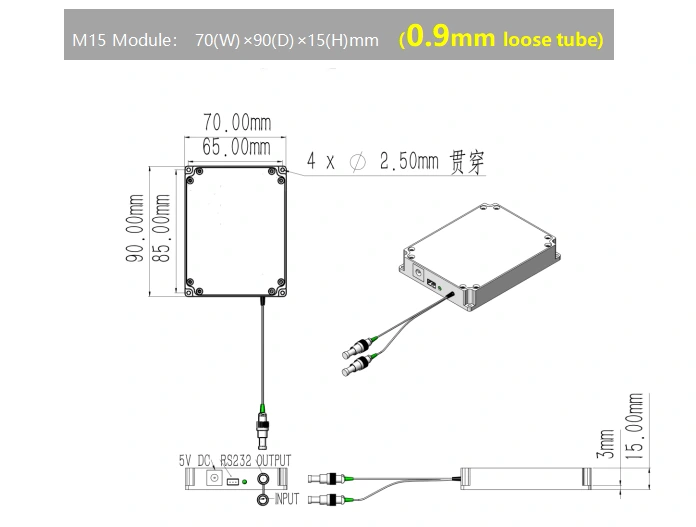

Produkt Detaljer

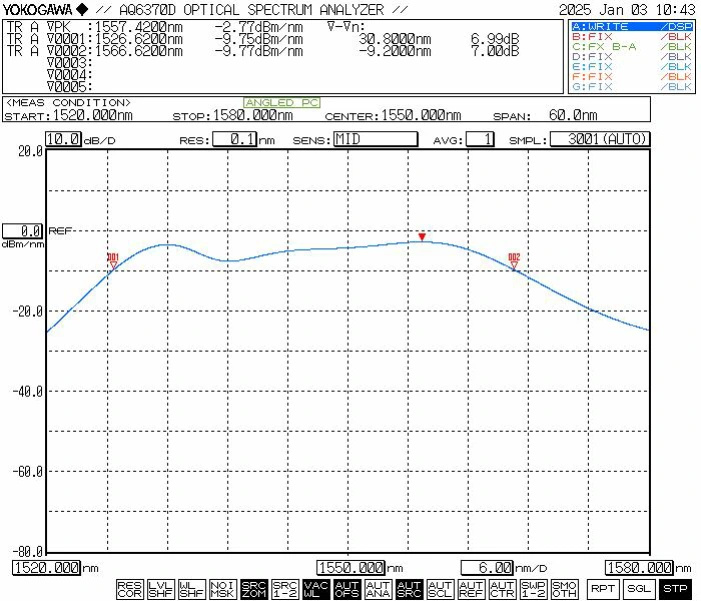

● Typisk spektrum

● Standard tilbehør

Drift Trinn

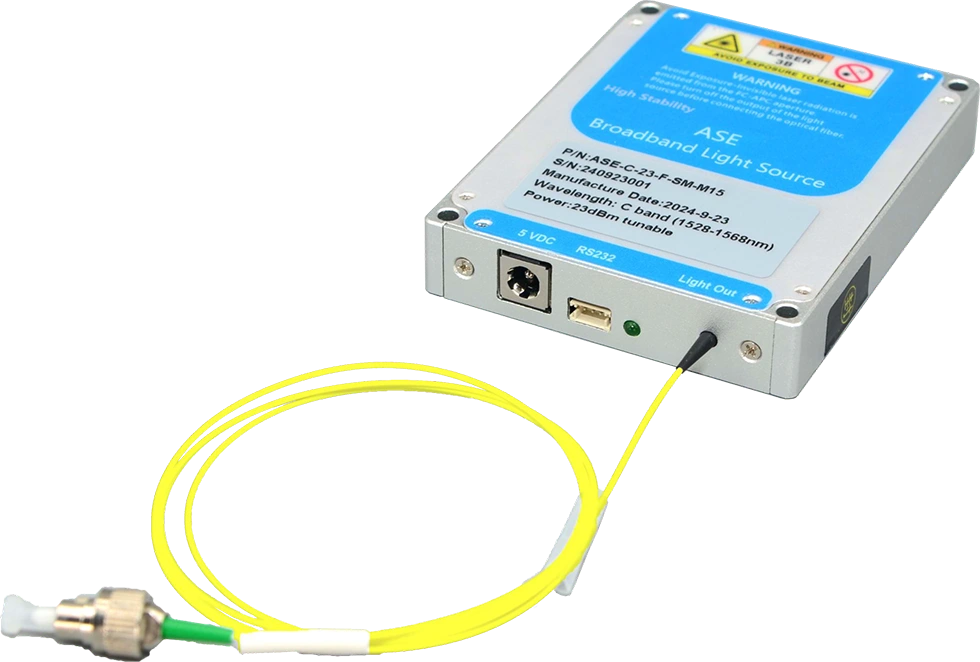

Trinn 1. Utseende: Fra venstre til høyre-power port, ZH2.54 (3-pinners) seriell kommunikasjonsgrensesnitt, strømindikator LED, og enkeltmodus fiberport for optisk utgang.

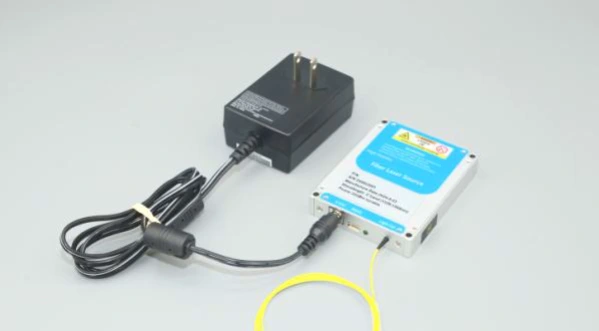

Trinn 2. Strømforsyning: Standard strøminngangsporten er en DC 5,5×2,1 mm grensesnitt; en matchende DC 5V strømadapter følger med enheten på det tidspunktet av forsendelsen. Metoden for å koble strømadapteren til lyskilden modulen er illustrert i den medfølgende figuren; sørg for at du bruker bare den originale, medfølgende strømadapteren. Bruken av en inkompatibel kraft adapter kan føre til skade på lyskilden. Alternativt en versjon med en strømkabel med en U-formet terminalkontakt er tilgjengelig for forenkle tilkobling til en byttestrømforsyning; dette alternativet må imidlertid være spesifikt forespurt ved kjøpstidspunktet.

Trinn 3. Koble til fiberpatchledninger: Fjern støvhetten fra fiberkontakten og inspiser fiberendeflaten; sørg for at den er fri for forurensning eller skade før du kobler den til andre fiberoptiske komponenter eller testutstyr. For lyskilder med høy effekt er det det anbefales å bruke fusjonsspleising for koblingen.

Setp4.Koble til lyskilden Modul til verts-PCen: Bruk den originale USB-til-RS232-seriedatakabelen følger med lyskildemodulen for å koble modulen til datamaskinen. Datamaskinen krever forhåndsinstallasjon av en dedikert seriell portdriver for å gjenkjenne USB-til-RS232-kabelen på riktig måte; ellers vil vertsprogramvaren gjøre det være ute av stand til å etablere en korrekt forbindelse eller kommunisere med lyset kildemodul. Ta kontakt med Box Optronics for å få den nødvendige driveren.

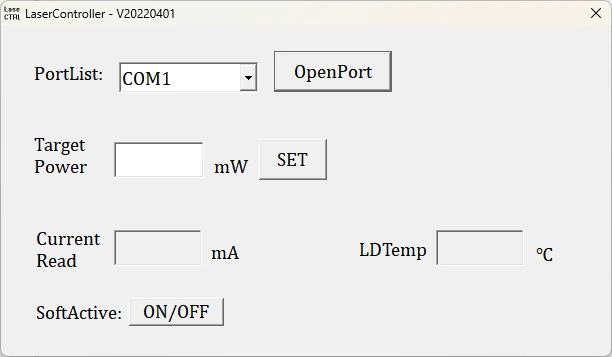

Trinn 5. Programvare: For ASE-lyskildemodulprodukter med justerbar kraft, den optiske utgangseffekten kan reguleres via vertsprogramvare; for fast kraft modeller, kan ikke effektnivået justeres.

Bestilling informasjon

f.eks: ASE-C-F7-20-SM-M

(Bestillingsinformasjon: C-band Low Flatness ASE Broadband Light Source, spektral flathet≤7dB, 20mW utgangseffekt, med SM fiber, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

(3) Annet

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Under rene endeflater kan enkeltmodusfibre (som f.eks Hi-1060, PM980, G652D eller PM1550) har en teoretisk krafttoleranse på ca. 200 mW kontinuerlig lys. Følgelig for lyskilder og forsterkere med utgangseffektnivåer under 200 mW, utgangsfiberkontaktene kan kobles til andre single-mode fiberenheter ved hjelp av standard adaptere (fiberflenser). Imidlertid, hvis fiberkontaktens endeflate er forurenset, vil den er svært utsatt for utbrenthet i det øyeblikket laseren aktiveres – selv om lasereffekten er svært lav. Derfor, før du foretar noen fiberforbindelser, må kontaktens endeflate må rengjøres grundig med spesialisert fiberrengjøring verktøy. Videre bør en fiber ende-flate inspektør brukes til å nøye undersøk overflaten for å sikre at den er helt fri for støv og forurensninger før du fortsetter med tilkoblingen via fiberflensen.

● Når du rengjør, inspiserer eller kobler til fiberoptiske kontakter, kan du må sørge for at lyskilden ikke sender ut lys; under ingen omstendigheter bør operasjoner utføres mens lyset er aktivt. Etter fullført bruk og etter frakopling fra andre fiberoptiske kontakter, må koblingen være utstyrt med en støvhette.

● Hvis utgangsfiberen må kobles til en annen fiber, er det det anbefales å bruke en fusjonskjøtemaskin.

● Det anbefales ikke å ofte sette inn eller fjerne fiberoptikken kontakter i utgangsenden, for å forhindre støvforurensning—som kan føre til økt innsettingstap – eller skade på fiberkontaktens endeflater.

● Ta forholdsregler mot fuktighet, støv og korrosjon; butikk på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
