1457nm Raman Pump Laser Kilde

Innholdsfortegnelse

1. Introduksjon av 1457nm Raman Pump Laser Kilde

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Standard tilbehør

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

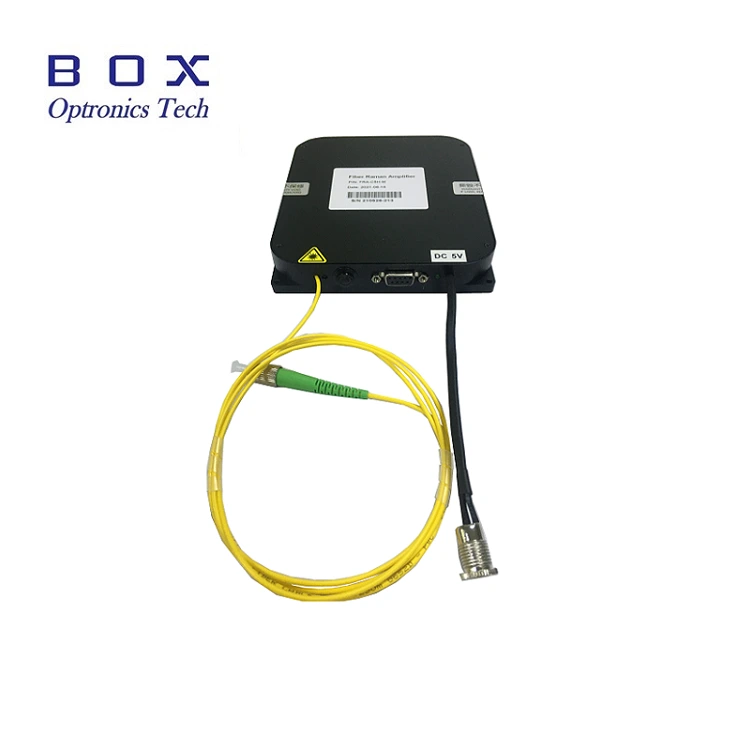

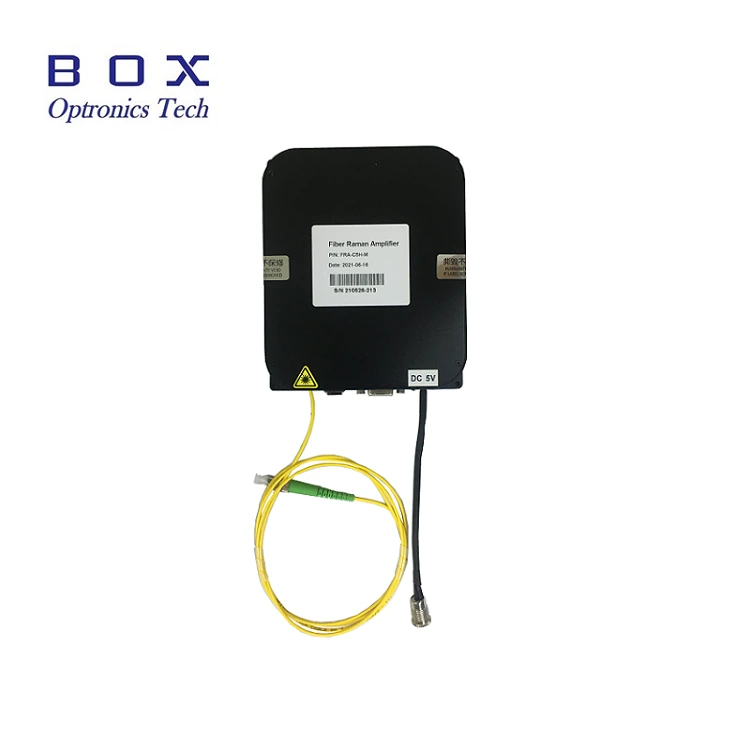

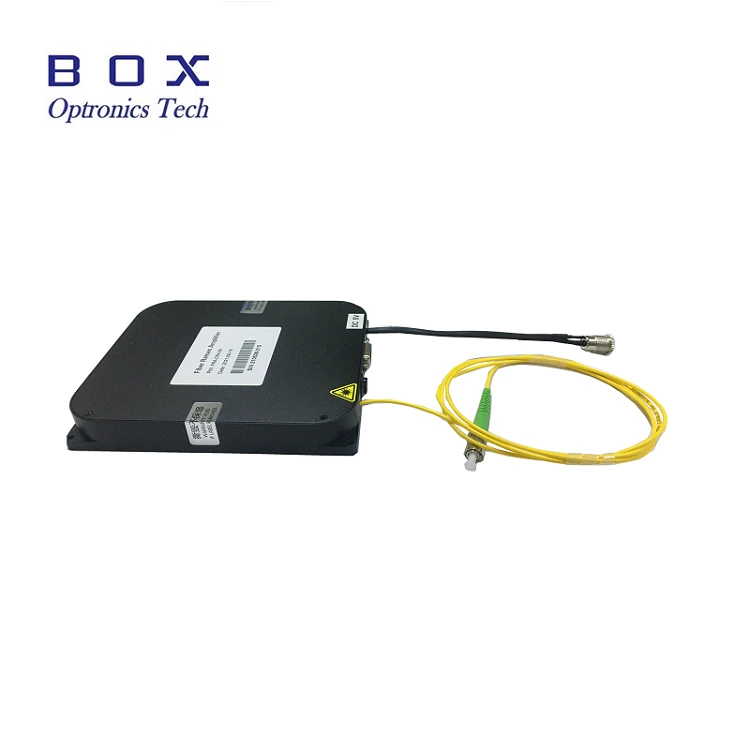

Dette er en 1457nm Raman Pump Laser Source med en fiber Bragg-rist designet for Raman fiberforsterker og Er-dopet fiberforsterker, en profesjonelt designet drivkrets, og TEC-kontroll for å sikre trygghet drift av laseren, stabil utgangseffekt og spektrum. Det kan leveres i en stasjonær eller modulær pakke med et RS-485 kommunikasjonsgrensesnitt og overvåkingsprogramvare for systemintegrasjon. 400mW høy utgangseffekt. Vennligst bruk med merkespenning, kontrolltemperatur og luftfuktighet, sikre god varme dissipasjon, unngå utgangsoverbelastning og forurensning.

Produkt Spesifikasjoner

Produktfunksjoner

● 400mW Høy utgangseffekt;

● Strøm og spektral stabilitet;

● DB9 Kvinne (RS485) kommunikasjon for enkel integrering.

 Produktapplikasjoner

● Raman fiber forsterker;

● EDFA Er-droppet fiberforsterker.

Produkt Detaljer

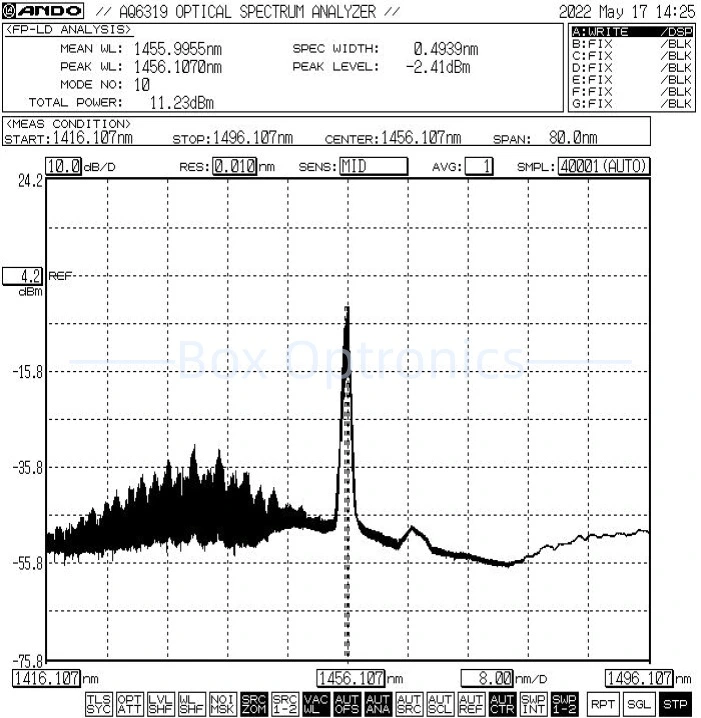

● Typisk spektrum: 1457nm, +/-1 toleranse.

● Standard tilbehør

Drift Trinn

Trinn 1.Utpakking: Kontroller før montering om alt tilbehør er komplett, inkludert Pump Laser kildemodul, USB datakabel, strømadapter, testrapport osv.

Trinn 2. Strømforsyning: Koblet til en DC bytte strømforsyning eller en regulert strømforsyning som møter deres strøm forsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhette ved fiberkoblingen eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Setp4.Koble til vertsdatamaskinen: Bruk USB-RS485 DB9-datakabelen for å koble til 1457nm Raman Pump Laser Source og datamaskinen; datamaskinen må først installere en dedikert seriell portdriver til identifisere USB-RS485 seriell portdatakabel, ellers vertsdatamaskinen programvaren og lyskildemodulen kan ikke kobles til riktig og kommunisert. Spør Box Optronics om driveren.

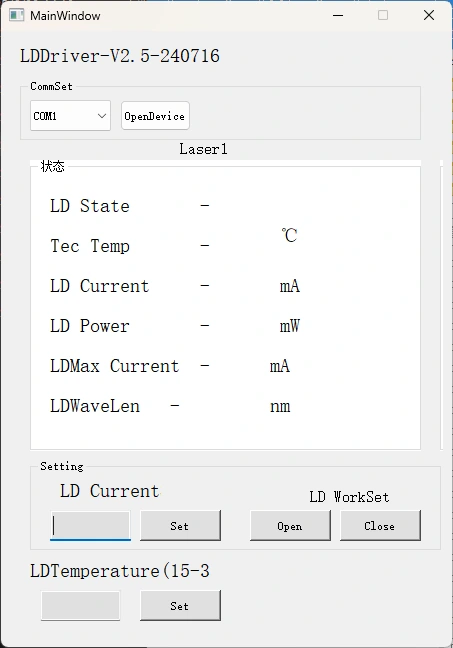

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommandoen eller PC-programvaren til kontroller LD-strømmen og LD-temperaturen til 1457nm Raman Pump Laser Kilde. Velg riktig port, still inn strøm og temperatur, og klikk deretter åpne-knappen. (For å unngå skade, ramp opp drivstrømmen sakte kl første operasjon. Ikke bruk full strøm umiddelbart.)

Trinn 6. Etter bruk, klikk på lukkeknappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestilling informasjon

f.eks.: BSLD-1457-4HSM-FA-M

(Bestillingsinformasjon: 1457nm Raman Pump Laser Source, 400mW utgang strøm, med SMF-28e fiber, FC/APC-kontakt, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 virkedager for produksjon. (Hvis det finnes noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Det anbefales ikke å ofte sette inn eller fjerne fiberoptikken kontakter både ved inngangs- og utgangsenden, for å forhindre støv kontaminering—som kan føre til økt innføringstap—eller brenning av fiberkontaktens endeflater.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene må være dekket med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, er det det anbefales å bruke en fusjonskjøtemaskin.

● Ta forholdsregler mot fuktighet, støv og korrosjon; butikk på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
