974nm 976nm pumpelaserkilde benktopppakke med berørt skjerm

Innholdsfortegnelse

1. Introduksjon av 974nm 976nm pumpelaserkilde benktopppakke med berørt skjerm

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Standard tilbehør

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

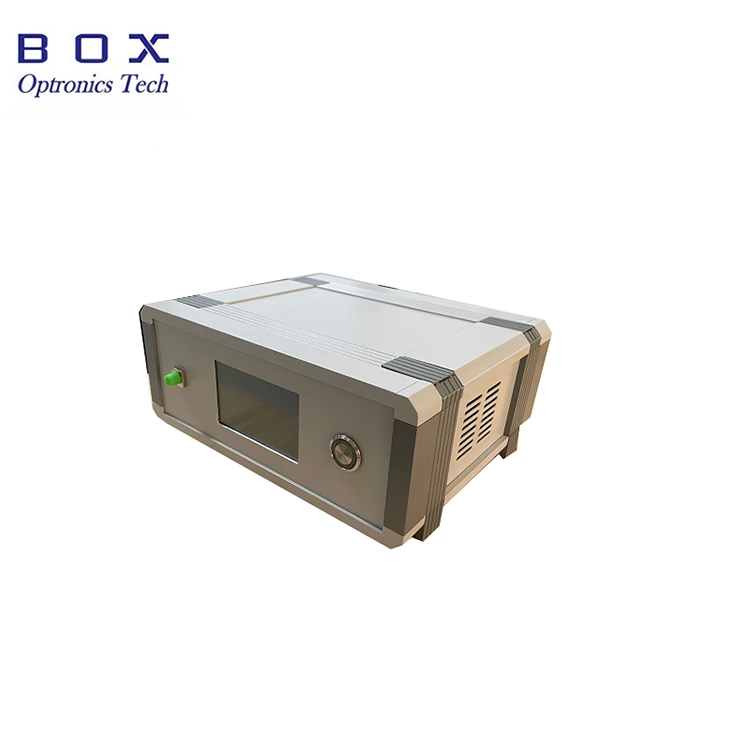

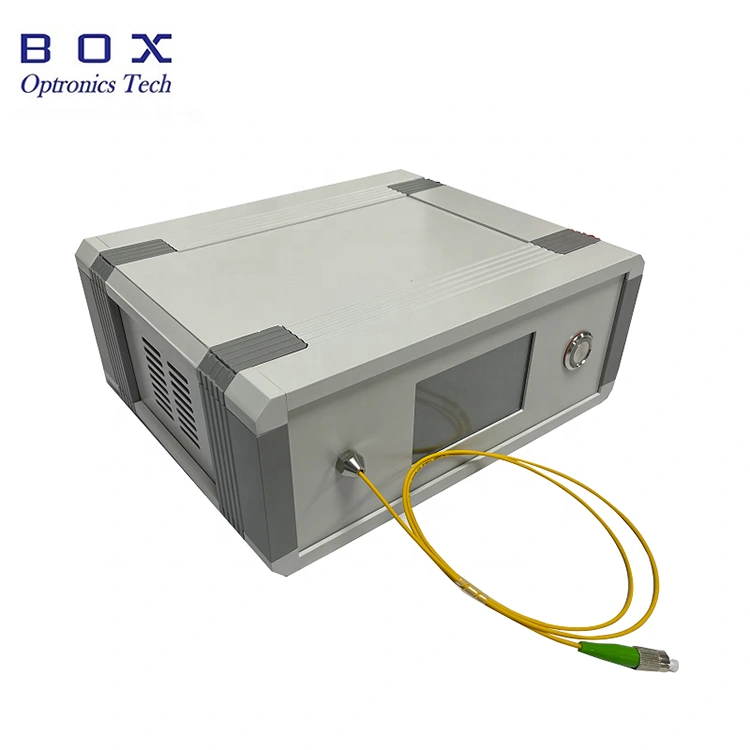

Box Optronics' 974nm 976nm pumpelaserkildebenkplate Pakke med berørt skjerm tar i bruk en avansert halvlederlaserbrikke og en spesiell integrert krets for å realisere høy effekt, høy stabilitet og lav effekt forbruk. Laserkilden, med utgangseffekt på 200mW/ 400mW/ 600mW valgfritt, sendes ut gjennom en enkeltmodusfiber eller polarisasjonsvedlikehold fiberkobling. Det kan brukes mye i testing og eksperimentering av optisk kommunikasjon, fiberlaser, fibersensor og andre felt. Metoden bruken er enkel, stabil og pålitelig.

Produkt Spesifikasjoner

Produktfunksjoner

● LCD statusvisning.

● Strøm og spektral stabilitet;

● Innebygd sjåfør; sender ut lys ved oppstart.

Produktapplikasjoner

● Ikke-lineær optikk forskning;

● EDFA Erbium-dopet fiberforsterker;

● Fiberlaserpumping.

Produktdetaljer

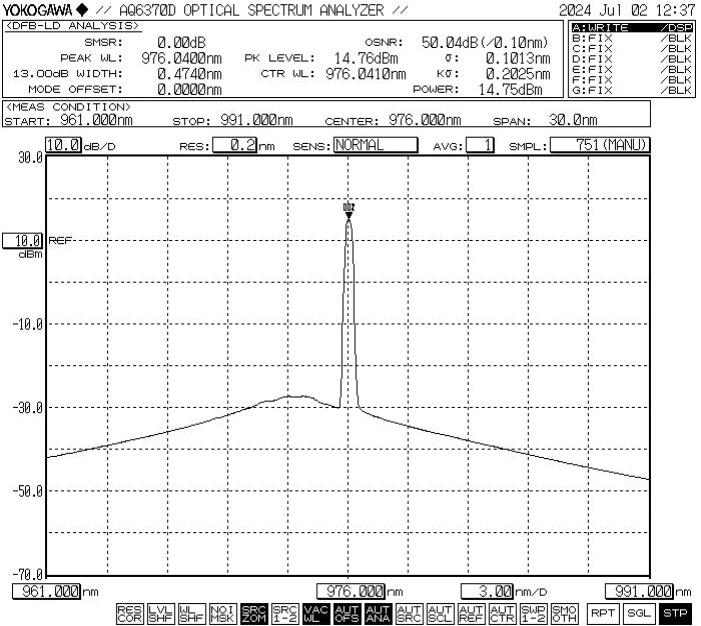

● Typisk spektrum: 976nm, WL-toleranse +/-1nm.

● Standard tilbehør

Driftstrinn

Trinn 1. Åpning og montering:

Kontroller om tilbehøret er komplett før montering.

Trinn 2. Koble til strømforsyningen:

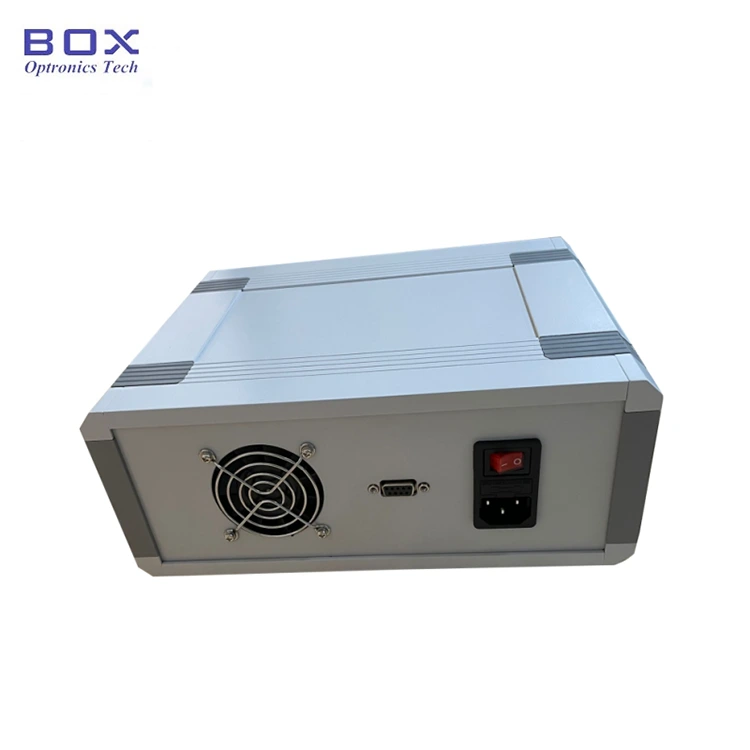

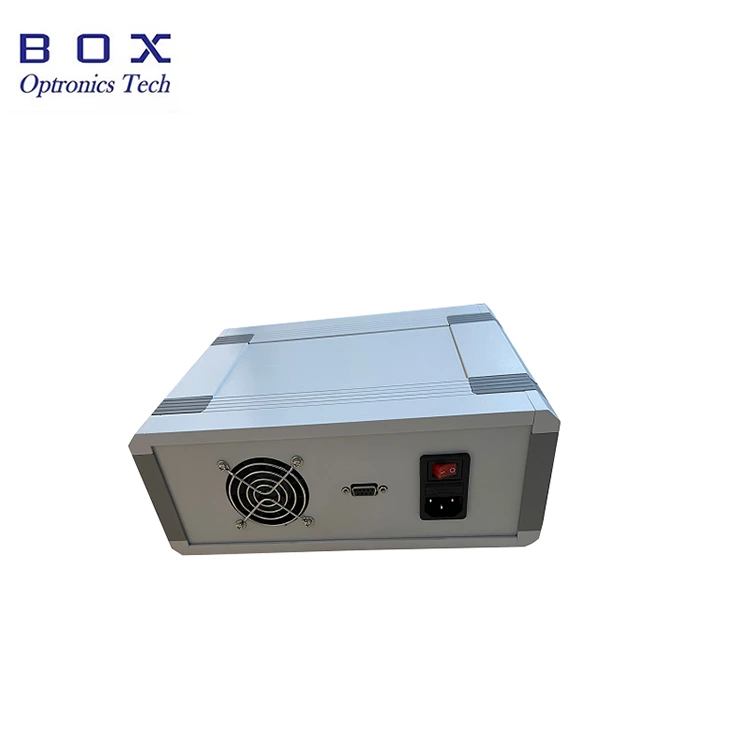

Sett strømledningen inn i strømkabelkontakten på chassiset bakplan og koble til strømforsyningen.

Trinn 3. Koble til utgangsfiber: Åpne støvhette ved fiberkoblingen eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Setp4.Slå på lyskilden:

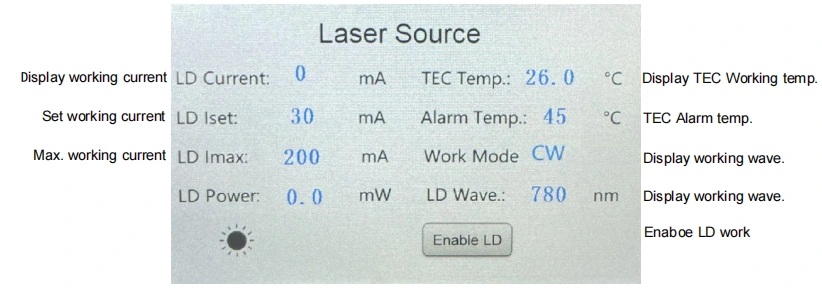

Slå på strømbryteren på baksiden. Merk: på dette tidspunktet arbeidsstrøm og effektverdier er parametrene som ble satt i løpet av den siste nedleggelse. Hvis du trenger å justere dem, kan du berøre og endre dem gjennom LCD-skjerm. Etter innstilling av passende arbeidsstrøm, aktiver laseren utgang gjennom "Aktiver LD"-bryteren.

Step5.Shutdown

Etter bruk, slå av frontpanelet "aktiver LD" for å slå av laserutgangen og slå av strømbryteren, koble fra strømledning.

Bestilling informasjon

f.eks: BLD-976-6HSM-FA-BP1

(Bestillingsinformasjon: 976nm Pump Laser Source Benktopppakke med Berøringsskjerm, 600mW utgangseffekt, med SM Hi1060 fiber, FC/APC-kontakt, beskyttelse mot 1064 nm reflektert lys, Benchtop-pakke).

*Utstyrt med en pumpebeskytter, utgangseffektdempning er 10–15 %.

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Når du starter, må du først bekrefte at strømbryteren og knappen bryter er av, og koble deretter til strømforsyningen. Når du slår av, må du først bekrefte deaktiver LD av-bryteren, slå deretter av knappbryteren og koble fra strømforsyningen. Ikke kutt strømforsyningen direkte når utstyret jobber.

● Før du kobler til den optiske fiberkontakten, tørk av den med støvfritt speilpapir, og sørg for å samarbeide med den optiske fiberenden ansiktsdetektor å observere. Etter å ha bekreftet rengjøringen, koble den gjennom flens; endeflaten til den optiske fiberkontakten kan brennes når laser er tilkoblet. Ved tilkobling av flensen må det sikres at der er ingen lett operasjon. Når den ikke er i bruk, må du dekke til støvhetten på optisk fiberkontakt.

● For å unngå å brenne endeflaten til den optiske fiberkontakten med støv, ikke koble til og fra den optiske fiberkontakten på forsiden ofte panel.

● Vær oppmerksom på fuktmotstanden og legg den på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Produktet er skadet eller skadet på grunn av naturlige faktorer eller miljøeffekter (elektrisk støt, støv);

(2) Produktet er skadet på grunn av brukerens ikke-standard operasjon;

(3) Produktet har åpenbar menneskeskapt skade;

(4) Produktet er demontert, modifisert eller reparert uten autorisasjon av selskapet;

(5) Garantietiketten på lyskildehuset er endret eller ufullstendig;

(6) Produktet er skadet eller tapt under transport.
