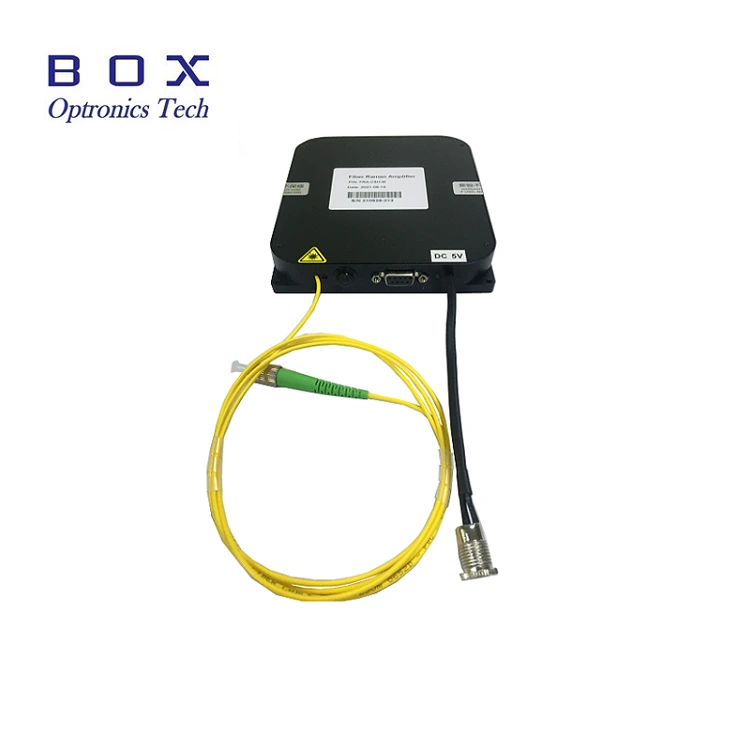

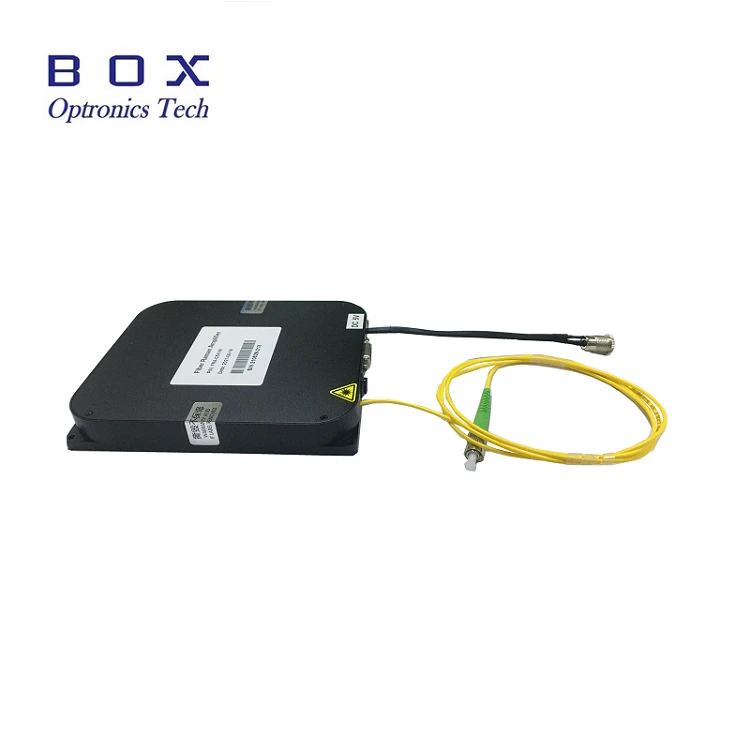

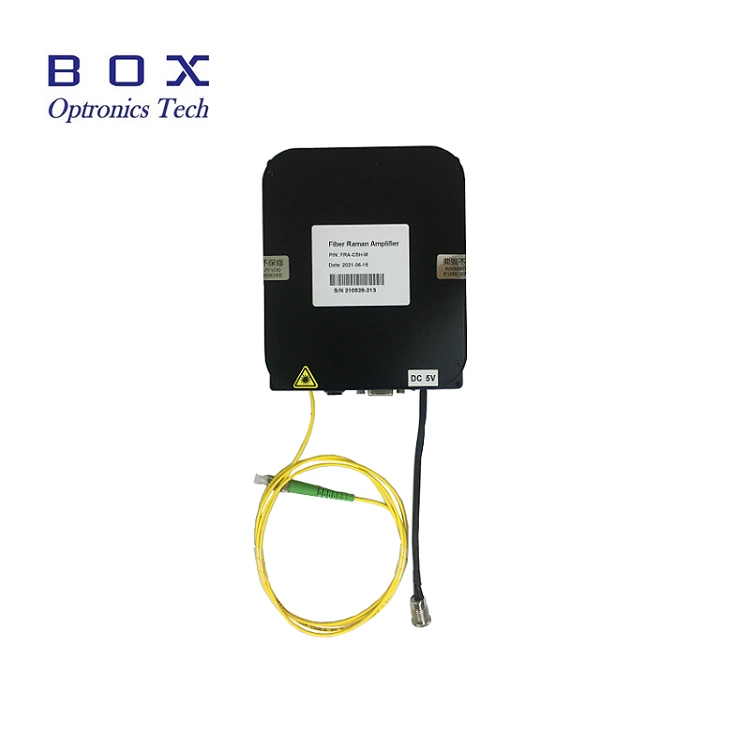

980nm pumpediodelasermodul med innebygde drivkretser

Innholdsfortegnelse

1. Introduksjon av 980nm pumpediodelasermodul med innebygde drivkretser

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Standard tilbehør

6. Veiledning for sikker bruk

7. Bestillingsinformasjon

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Ledetid

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

980nm pumpediodelasermodul med innebygd stasjon Kretser er spesielt designet for optisk kommunikasjon, fiberforsterkning, og ikke-lineær optikkforskning. Den integrerer en laserbrikke, drivkrets, temperaturkontrollbeskyttelsesenhet, og fiberutgangsstruktur i ett, med nr ekstern stasjon kreves, plug-and-play. 200mW/ 400mW/ 600mW er tilgjengelig. SM fiber og PM-fiber er valgfritt. 1 års garanti. Når du bruker laserkilden modul i lang tid, sørg for å vurdere varmespredningen. Plasser modul på en kjøleribbe.

Produkt Spesifikasjoner

Produktfunksjoner

● Innebygde integrerte drivkretser, ingen eksterne førerkort kreves.

● Kompakt og liten størrelse, egnet for integrering og enkel installasjon.

● Kraft og spektral stabilitet.

● Kommunikasjonsgrensesnittet er kompatibelt.

Produktapplikasjoner

● Pumpekilde for fiberforsterkere (EDFA).

● Lasersensorutstyr.

● Optisk fiberkommunikasjonsoverføring systemer.

● Biologisk påvisning.

Produktdetaljer

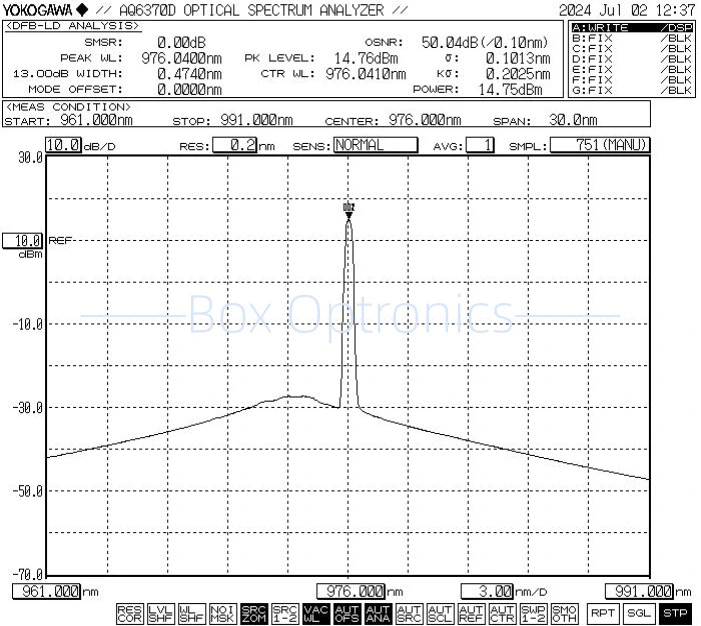

● Typisk spektrum: 976nm

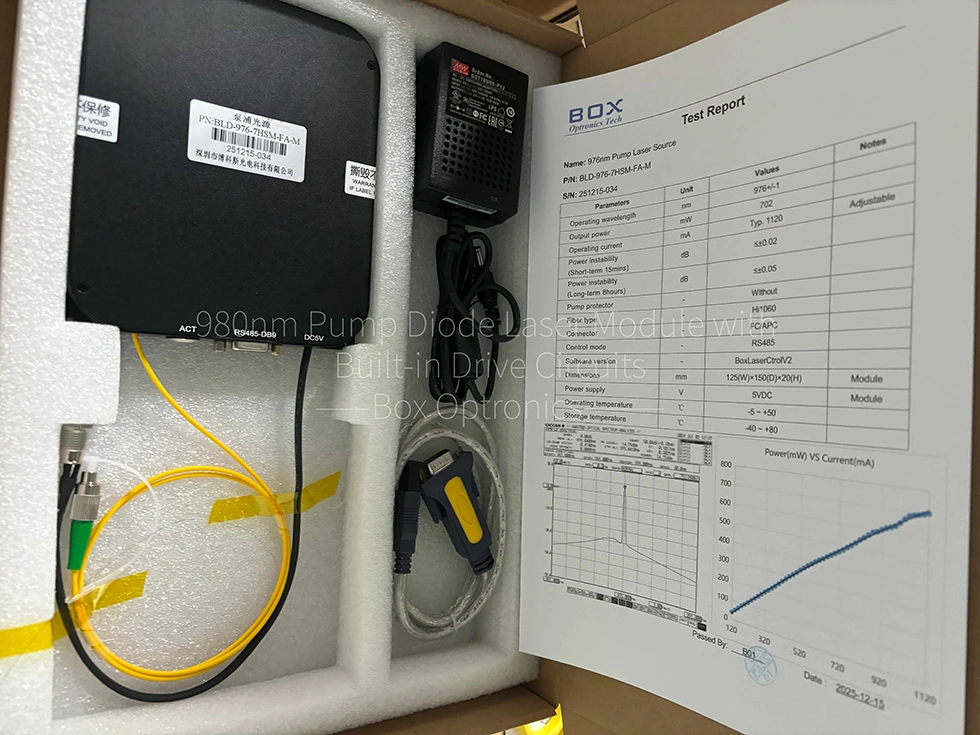

● Standard tilbehør

Driftstrinn

Trinn 1.Utpakking: Kontroller før montering om alt tilbehør er komplett, inkludert pumpelaserkildemodul, USB datakabel, strømadapter, testrapport osv.

Trinn 2. Strømforsyning: Koblet til en DC bytte strømforsyning eller en regulert strømforsyning som møter deres strøm forsyningskrav. Bruk kun den originale matchende strømadapteren (DC5V eller DC12V). Feil strømadaptere kan skade lyskilden. (Strømadapter leveres i henhold til lokale spenningsstandarder.)

Trinn 3. Koble til utgangsfiber: Åpne støvhette ved fiberkoblingen eller flensen, kontroller fiberendeflaten, og koble fiberen eller skjøte fiberen til enheten eller strømmåleren som skal testes etter å ha bekreftet at det ikke er forurensning og skade.

Setp4.Koble til vertsdatamaskinen: Bruk USB-RS485 DB9-datakabelen for å koble 980nm pumpediodelasermodulen med Innebygde stasjonskretser og datamaskinen; datamaskinen må først installere en dedikert seriell port driver for å identifisere USB-RS485 seriell port datakabel, ellers kan ikke vertsdatamaskinens programvare og lyskildemodulen være det riktig tilkoblet og kommunisert. Spør Box Optronics om driveren.

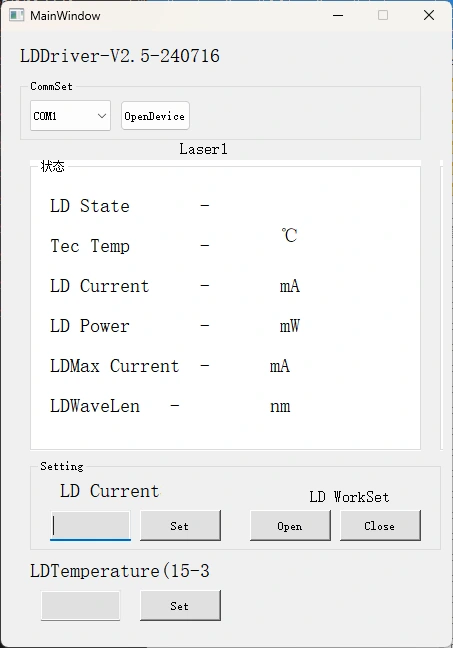

Trinn 5. Kontrollprogramvare: Box Optronics gir seriekommandoen eller PC-programvaren til kontroller LD-strømmen og LD-temperaturen til 980nm pumpediodelasermodulen med innebygde drivkretser. Velg riktig port, still inn gjeldende og temperatur, og klikk deretter på åpne-knappen. (For å unngå skade, ramp opp stasjonen strøm sakte ved første gangs drift. Ikke bruk full strøm umiddelbart.)

Trinn 6. Etter bruk, klikk på lukkeknappen, slå av strømforsyningen og koble fra fiberforbindelsen.

Bestillingsinformasjon

f.eks: BLD-976-6HSM-FA-MP1

(Bestillingsinformasjon: 980nm pumpediodelasermodul med innebygd Drivkretser, 976nm, 600mW utgangseffekt, med SM Hi1060 fiber, FC/APC kontakt, beskyttelse mot 1064 nm reflektert lys, modulpakke).

*Utstyrt med en pumpebeskytter, utgangseffektdempning er 10–15 %.

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Driftsnotater og Vedlikehold

● Sørg for å bruke lyskildemodulen over lengre perioder vurdere varmespredning og ventilasjon ved å montere modulen på en varme synke.

● Når du starter opp, må du først sørge for at både strømbryteren og nøkkelbryteren er i "av"-posisjon, koble deretter til strømforsyningen. Når du slår av, må du først slå av nøkkelbryteren; vent til indikatoren lyset har slukket før du kobler fra strømforsyningen. Aldri direkte slå av strømmen mens utstyret er i drift.

● Unngå hyppig til-/frakobling av fiberkontakter for å forhindre støvansamling og skade på endeflaten.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. Hette ubrukte kontakter med støvhetter.

● Oppbevar utstyret i et tørt, fuktfritt miljø.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.

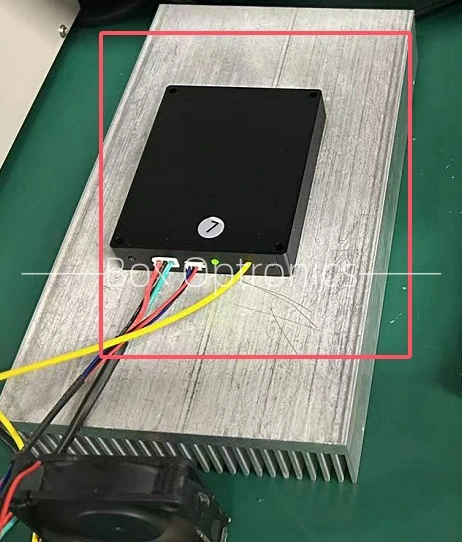

* varmespredning for langvarig bruk
