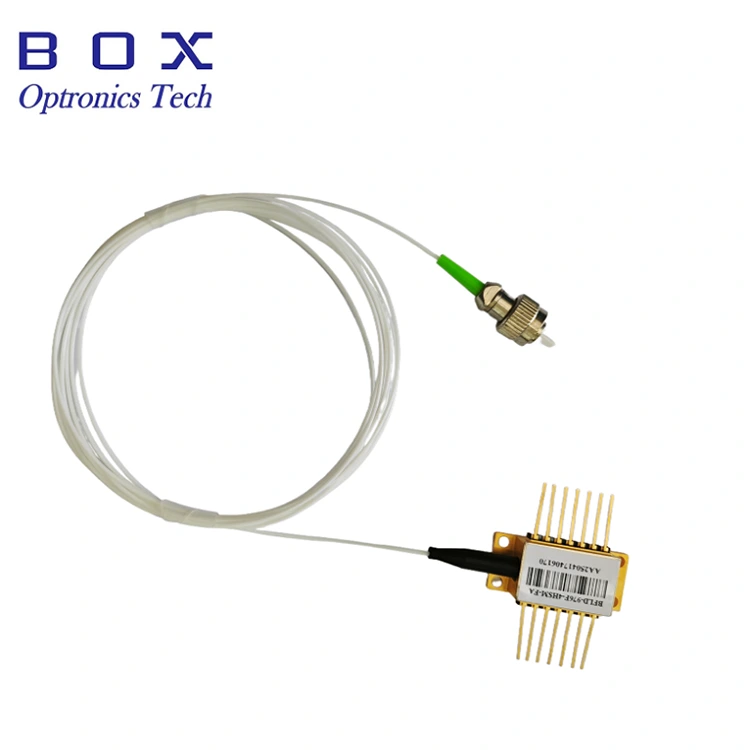

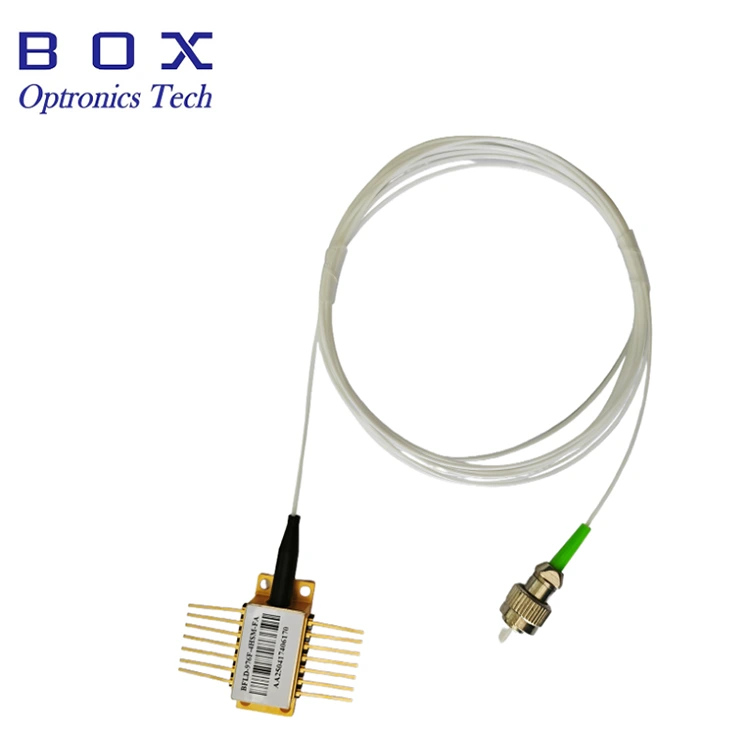

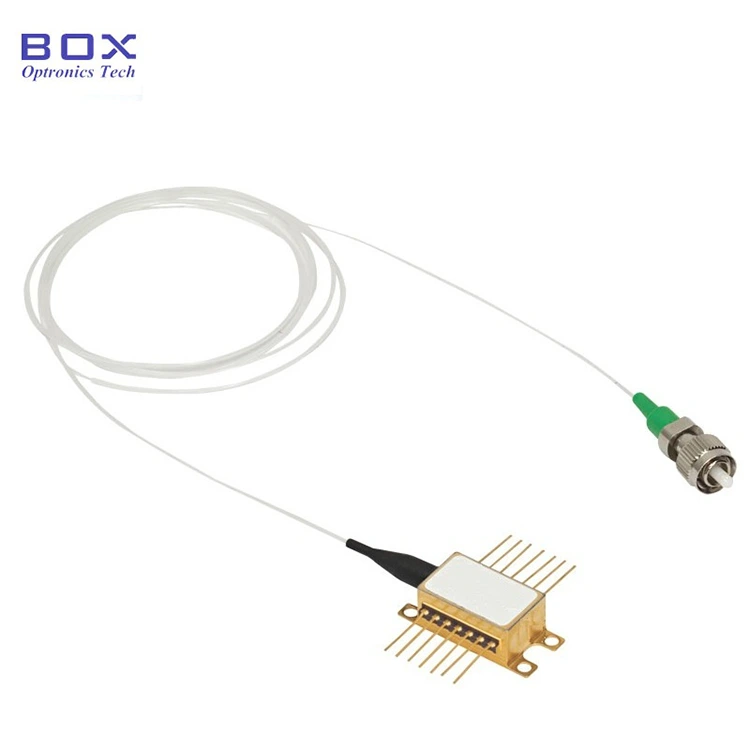

980nm TEC-kjølt pumpelaserdiode er en høyytelses optoelektronisk komponent for optisk kommunikasjon, fiberforsterkere og laserpumping. Innebygd TEC-kjøling sørger for stabil ytelse. Sentrale bølgelengder er 974nm eller 976nm, valgfritt. 14-pins sommerfuglpakke. 200mW/ 400mW/ 600mW utgangseffekt. Pigtailed med SM fiber eller PM fiber. 12 måneders garanti. Denne enheten er følsom for statisk elektrisitet. Antistatiske beskyttelsestiltak for enheten må følges nøye.
|
Parameter |
Symbol |
Min. |
Typ. |
Maks. |
Enhet |
Notater |
|
LD Terskelstrøm |
ITH |
|
45 |
80 |
mA |
CW |
|
Utgangseffekt |
PF |
|
|
600 |
mW |
Hvis(BOL)<900mA |
|
LD Fremstrøm |
HVIS |
|
|
1200 |
mA |
PF=Nominell effekt |
|
Knikfri kraft |
PKINK |
450 |
|
|
mW |
>=1,2*Nominell effekt |
|
Knikfri strøm |
IKINK |
>=1,2*Hvis(BOL) |
mA |
[1] |
||
|
LD Fremspenning |
VF |
|
|
2.5 |
V |
PF=Nominell effekt |
|
Senterbølgelengde |
λC |
973 |
974 |
975 |
nm |
Topp, PF=Nominell effekt |
|
975 |
976 |
977 |
nm |
Topp |
||
|
Spenning av toppbølgelengde |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Spektrumbredde |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spektrumstabilitet |
|
-0,5 |
|
0.5 |
nm |
PF=Nominell effekt, t=60s |
|
Overvåk respons |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Nominell effekt |
|
Overvåk responsstabilitet |
|
|
|
20 % |
|
@Alle Driftstemp. |
|
Overvåk mørk strøm |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC gjeldende |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC spenning |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC-modulens strømforbruk |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Kraftstabilitet >20mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Topp-til-topp, t=60s, DC til 50 kHz sampling, TC=25℃ |
|
Sporingsfeil |
TE |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, referert til [2] |
|
Termistormotstand |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Termistor B konstant |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Knekfri driftseffekt opp til 600mW.
SM fiber og PM fiber er valgfritt.
Fiber Bragg gitterstabilisering.
Integrert TEC-kjøler, termistor og monitordiode.
Fiberforsterkerpumping.
Sensing og måling.
CATV-overføring.
DWDM-systemer.
Femtosekundsystemer.

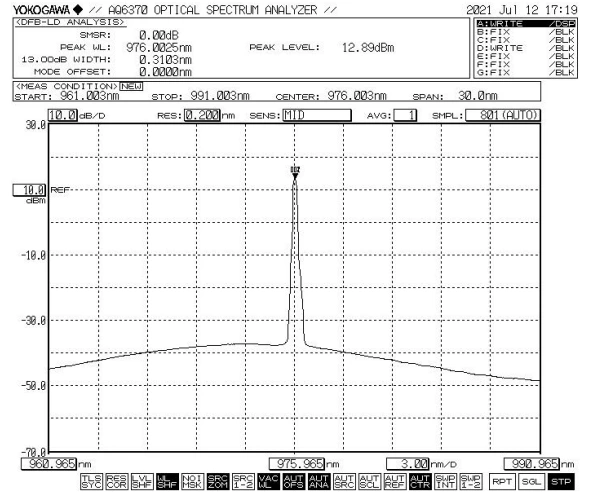

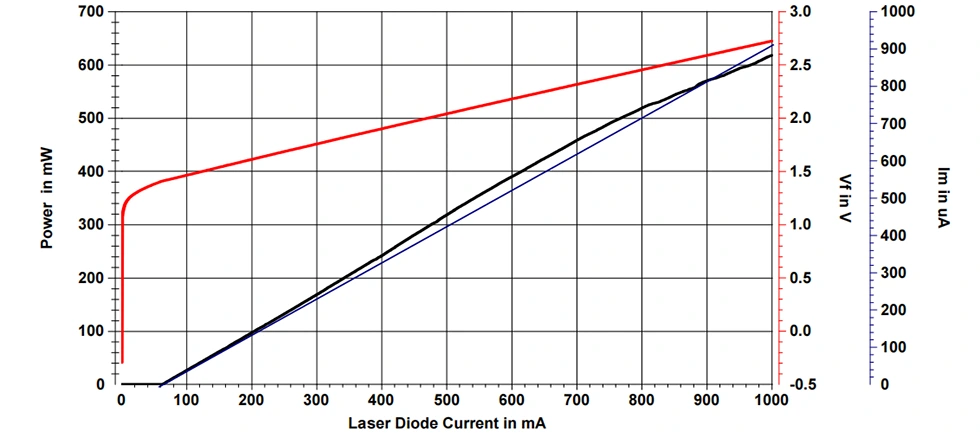

Typisk spektrum og PIV: 976nm, WL-toleranse +/-1nm, 600mW

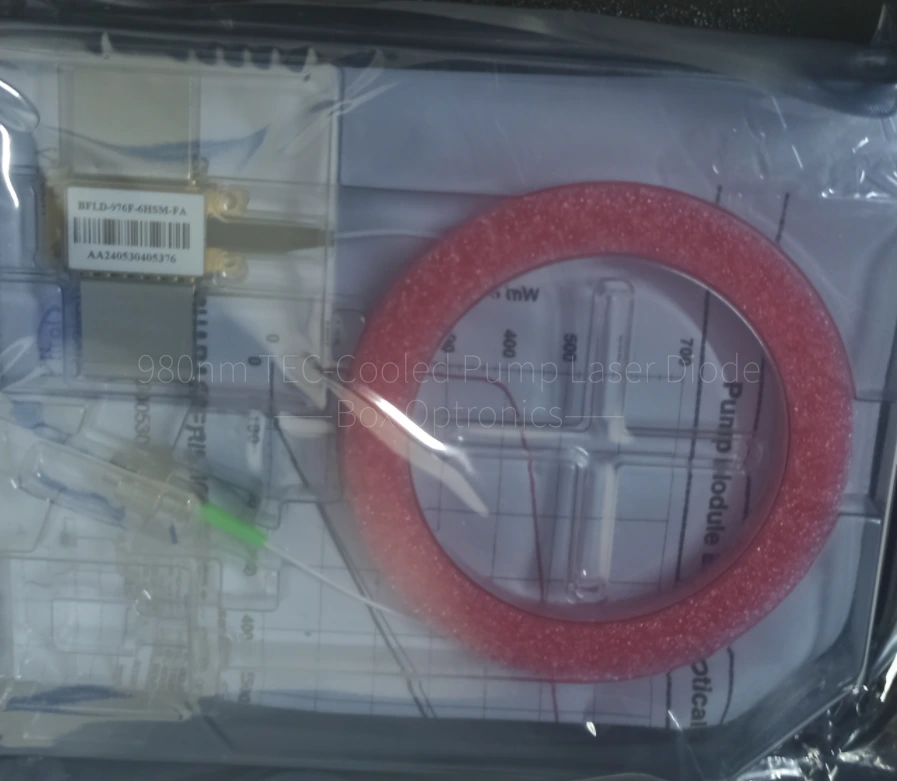

Eksempel på pakking
|
|
Tilbehør |
Mengde |
|
1 |
980nm TEC-kjølt pumpelaserdiode |
1 |
|
2 |
Produkttestrapport |
1 |
*Frittstående enhet; ingen innebygd driver (ekstern driver valgfri).
|
Navn |
Bølgelengde |
FBG |
Utgangseffekt |
Fibertype |
Kobling |
Beskyttelsesrør |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm pumpelaser |
974:974 nm 976: 976 nm |
F: Med |
2H:200mW 4H:400mW 6H:600mW ... Annen |
SM: Enkeltmodus PM: Polarisering opprettholder
|
N: Null FA: FC/APC SA: SC/APC Annen |
0: Bar fiber 1:900um Løst rør |
f.eks: BFLD-976F-6HSM-N0
(Bestillingsinformasjon: 980nm TEC-Cooled Pump Laser Diode, sommerfuglpakke, 976nm, med FBG, 600mW utgangseffekt, SM fiber, uten kontakt, bar fiber).
For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com
Vilkår for tilbud
(1) EXW:
Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.
(2) DAP:
Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.
PayPal og T/T er tilgjengelig.
Det tar rundt 10 virkedager å produsere. (Hvis det er noen på lager, vil det bli raskere sendt.)
Den internasjonale logistikken kan ta 3-5 virkedager.
Under drift sender denne enheten ut en laserstråle med høy intensitet; ikke se direkte inn i fiberendeflaten, da dette kan forårsake øyeskader.
Denne enheten er elektrostatisk følsom; Derfor kreves det streng overholdelse av antistatiske beskyttelsestiltak under pakking, transport og bruk. I tillegg må det tas forholdsregler for å forhindre overspenning i strømforsyningen, siden unnlatelse av å gjøre dette kan føre til permanent skade på enheten (f.eks. sikre riktig jording av utstyret og bruk av en antistatisk håndleddsstropp).
Optiske fibre er skjøre; ikke bruk fiberen til å trekke enheten. Når du setter inn eller fjerner en enhet fra stikkontakten, må du ikke legge press på eller dra i hylsen som er plassert på baksiden av enhetshuset. For enheter utstyrt med kontakter, sørg for at både enheten og fiberkontakten løftes samtidig under installasjon eller fjerning.
Hvis pinnene krever lodding, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Spesiell oppmerksomhet må rettes mot følgende: under loddeprosessen må enheten være i strømløs tilstand, og loddebolten må være ordentlig jordet.
Før du slår på alle komponentene, aktiverer du først kjøleren, og fortsett deretter med trinnvise oppstartstrinn for å forhindre overoppheting av brikken og overbelastning.
Garantiperiode:
Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.
Utelukkelser fra gratis garanti:
I løpet av den gratis garantiperioden vil gratis reparasjons- eller erstatningstjenester tilbys for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:
(1) Skade forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.
(2) Feil på grunn av feil betjening av brukeren.
(3) Åpenbar fysisk skade forårsaket av menneskelig feil.
(4) Uautorisert demontering, modifikasjon eller reparasjon.
(5) Endrede eller ufullstendige garantietiketter på huset.
(6) Skade eller tap under transport.

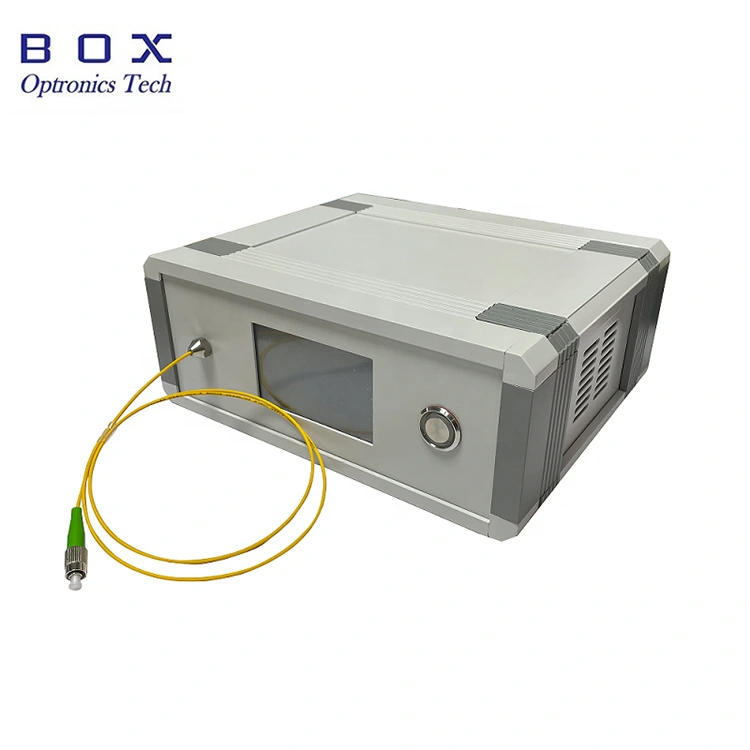

Tilgjengelig i benketopp-pakke med berøringsskjerm; sender ut lys umiddelbart ved oppstart.
