Micro-Module C-band Erbium-dopet Fiber Booster Amplifier

Innholdsfortegnelse

1. Introduksjon av Micro-Module C-band Erbium-dopet Fiber Booster Amplifier

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftstrinn

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

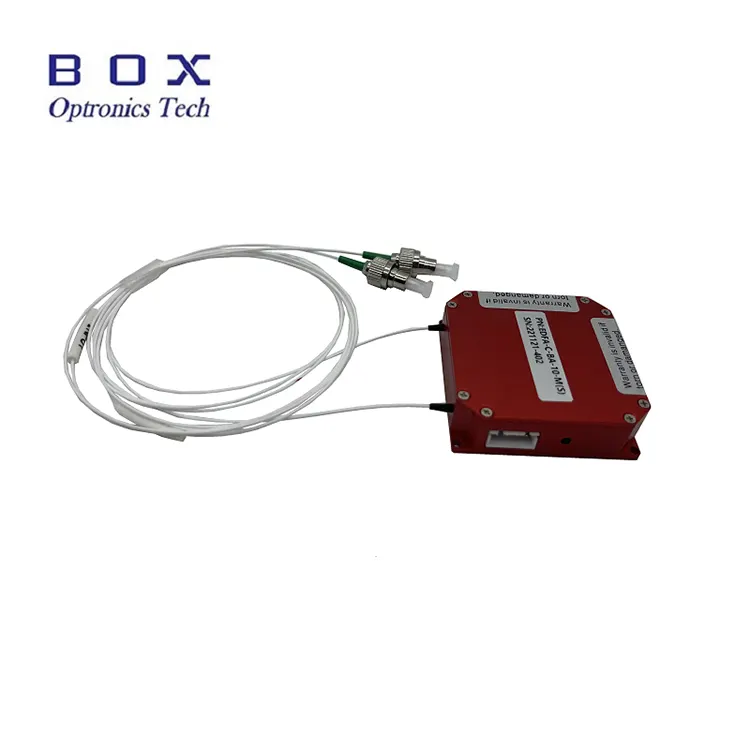

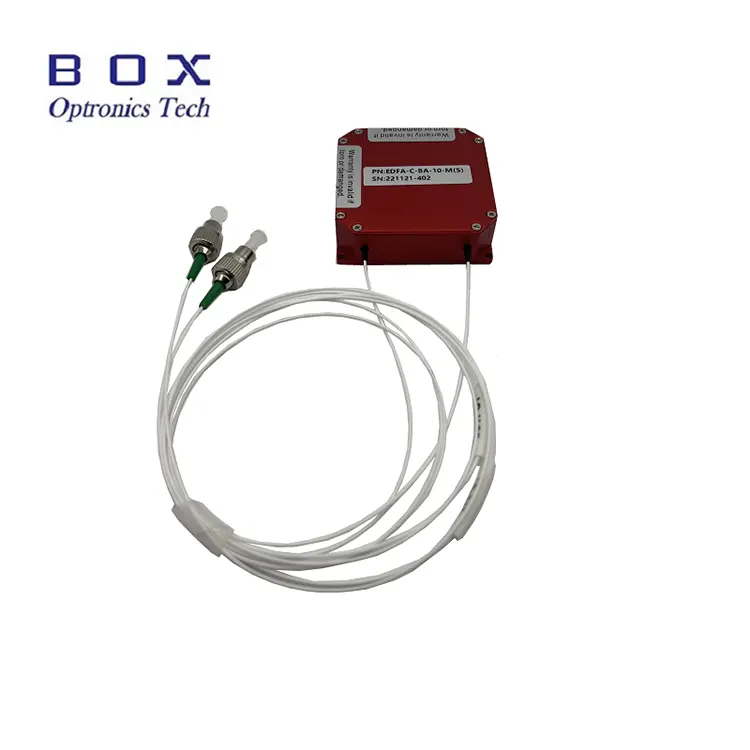

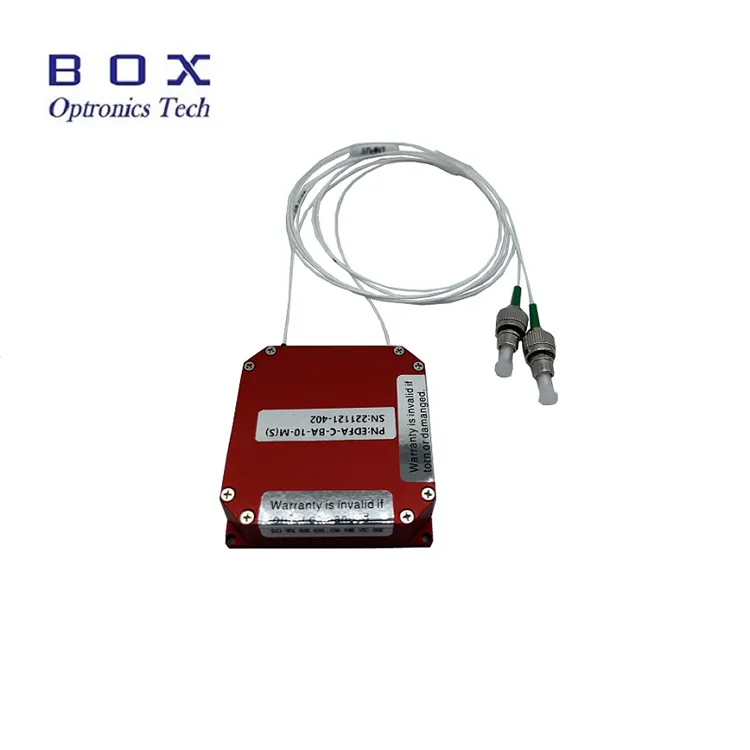

Produktintroduksjon

Micro-Module C-band Erbium-dopet Fiber Booster Forsterkere er designet for bruk i begrenset plass. Målene er 50(B)×50(D)×15(H)mm eller 45(B)×65(D)×10(H)mm valgfritt. Det kan de være brukes til effektforsterkning av lasersignaler i C-båndet 1530~1565nm bølgelengdeområde. De har en 10/13/17/20/23dBm høy effekt og lavt støynivå. A seriell kommunikasjonsport og strømkabel følger med for PC-drift. Når ved å bruke disse modulene, sørg for at fiberendeflaten er ren, vær oppmerksom på laser inndatabegrensninger, og ta nødvendige lasersikkerhetstiltak.

Produkt Spesifikasjoner

Produkt Funksjoner

● Bredt bølgelengdeområde-1530~1565nm;

● Subminiatyr design;

● Lite støy <5dB;

● RS232/ TTL kontrollmodus.

Produkt Søknader

● Optisk fiber kommunikasjon;

● Optisk fiber sensor;

● Fiber laser.

Produkt Detaljer

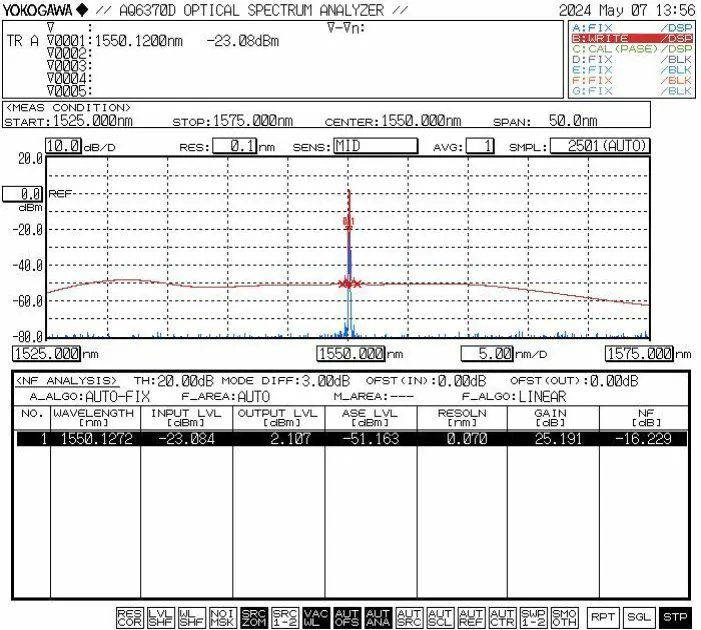

● Typisk karakteristisk kurve

● Kommunikasjonspinnedefinisjon (fra venstre til høyre: 1 til 4):

Kommunikasjonsnivået samsvarer med TTL-standarder. En TTL-RS232 nivåkonvertering kreves for tilkobling til en datamaskin.

Bestillingsinformasjon

f.eks: EDFA-BA-C-23-SM-MIC

(Bestillingsinformasjon: Micro-Module C-band Erbium-dopet Fiberboosterforsterker, 23dB utgangseffekt, med SMF-28efiber, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 arbeidsdager for produksjon. (Hvis det er noen på lager, vil det gå raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Trinn

Trinn 1.Utpakking og montering

Kontroller at alt tilbehør er komplett før montering.

Trinn 2. Koble til strømforsyning og fiber Patch ledninger

Koble til strømforsyningen; koble signallyset til inngangen

Trinn 3. Slå på forsterkeren

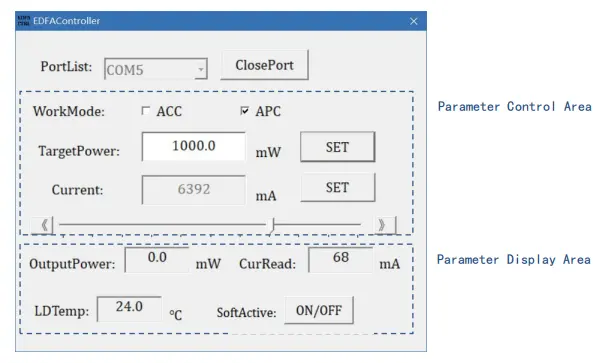

Slå på forsterkeren. Merk: Driftsstrømmen og forsterkningen verdier er parameterne satt av vertsdatamaskinen ved siste avslutning, og kan modifiseres via programvare om nødvendig.Det er strengt forbudt å plugge eller koble fra fiberkontakter mens laseren er i drift.

Setp4.Shutdown

Koble fra strømkabelen etter bruk.

Driftsnotater og Vedlikehold

● Ikke kutt strømforsyningen direkte mens forsterkeren er opererer.

● Hold fiberkoblinger fri for støv for å hindre brenning av fiberen kontaktens endeflate. Rengjør fiberkontakten med støvfritt linsepapir før tilkobling, inspiser den med en fiberendeflateinspektør, og koble til via flens bare etter å ha bekreftet renslighet. Ellers kan fiberkontaktens endeflate bli brent når laseren slås på. Sørg for laserfri drift når koblingsflenser, og sett på fiberstøvhetter når de ikke er i bruk.

● Hold utstyret tørt og oppbevar det på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
