C-bånd Erbium-dopet fiberforforsterker

Innholdsfortegnelse

1. Introduksjon av C-bånd Erbium-dopet fiberforforsterker

2. Teknisk Spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftstrinn

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

C-bånd Erbium-dopet fiberforforsterkere er designet for å forbedre følsomheten før den optiske mottakeren. Forforsterkeren er spesielt brukt for forsterkning av små optiske signaler i rekkevidden av -45~25dbm. Den typiske forsterkningen til et lite signal er så høy som 35~45dB, og støyen er mindre enn 4,5dB. De kan brukes til effektforsterkning av laser signaler i C-båndet 1530~1565nm bølgelengdeområde. Automatisk strøm Kontroll(ACC) arbeidsmodus. Kommandoer og kontrollprogramvare leveres for PC operasjon.

Produkt Spesifikasjoner

Produkt Funksjoner

● Bredt bølgelengdeområde-1530~1565nm;

● Lite støy <4,5dB;

● Berøringsskjerm/DB9 Kvinne(RS232) kommunikasjonsgrensesnitt for enkel betjening.

Produkt Søknader

● Optisk fiber kommunikasjon;

● Optisk fiber sensor;

● Fiber laser.

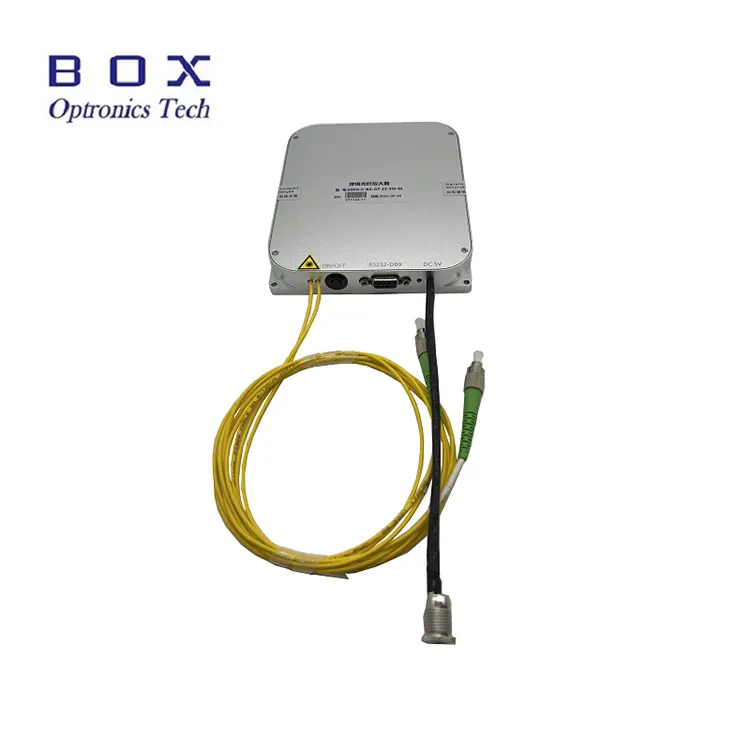

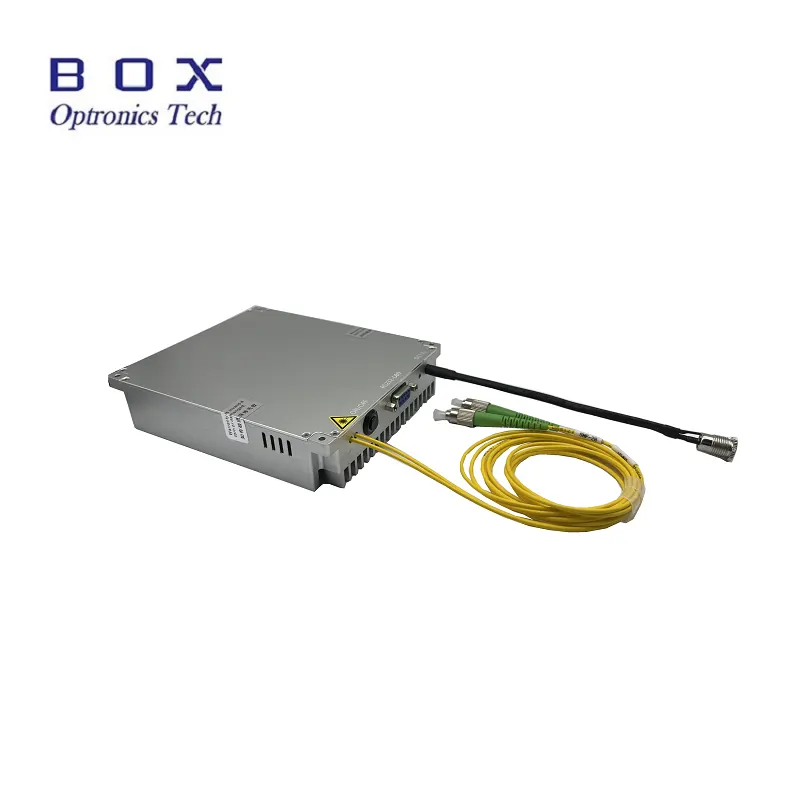

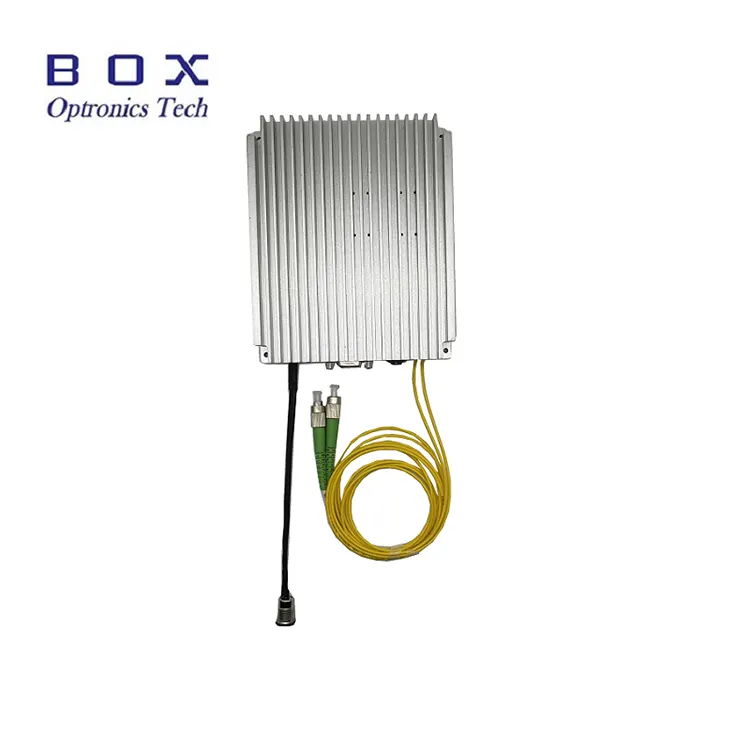

Produkt Detaljer

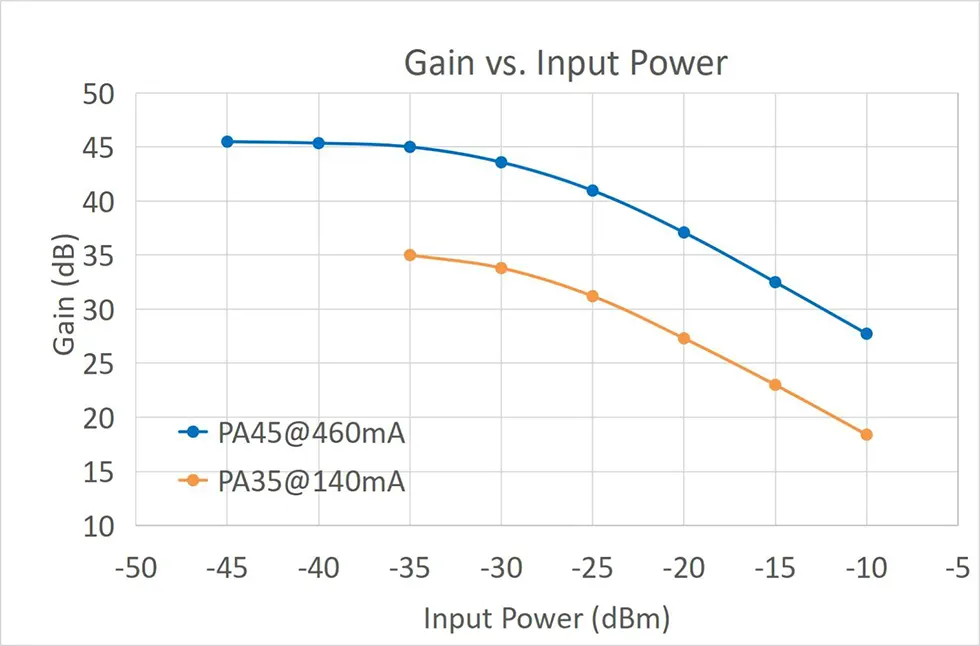

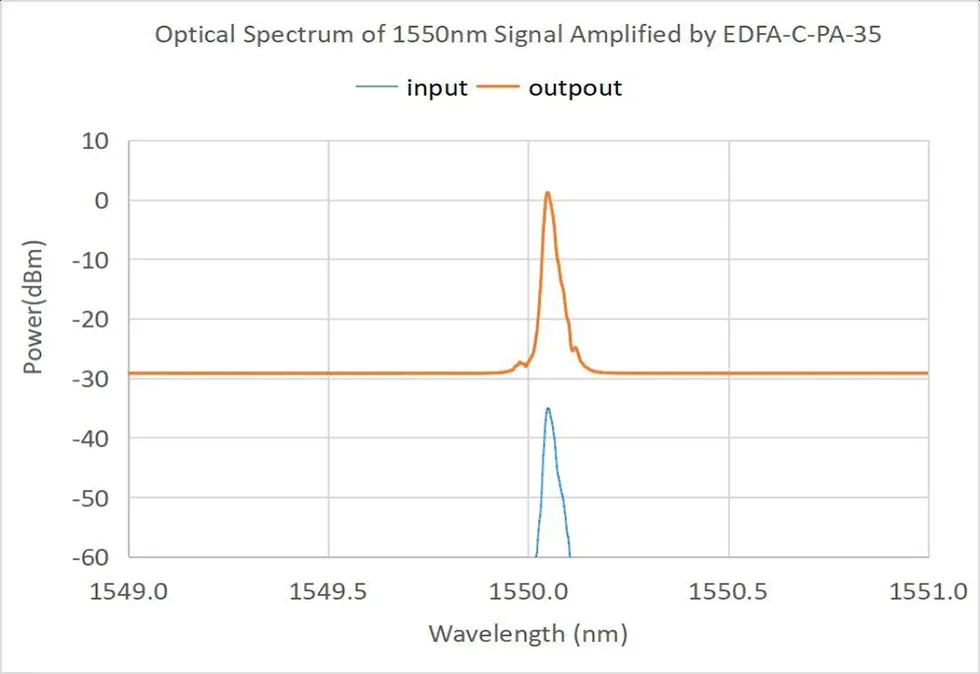

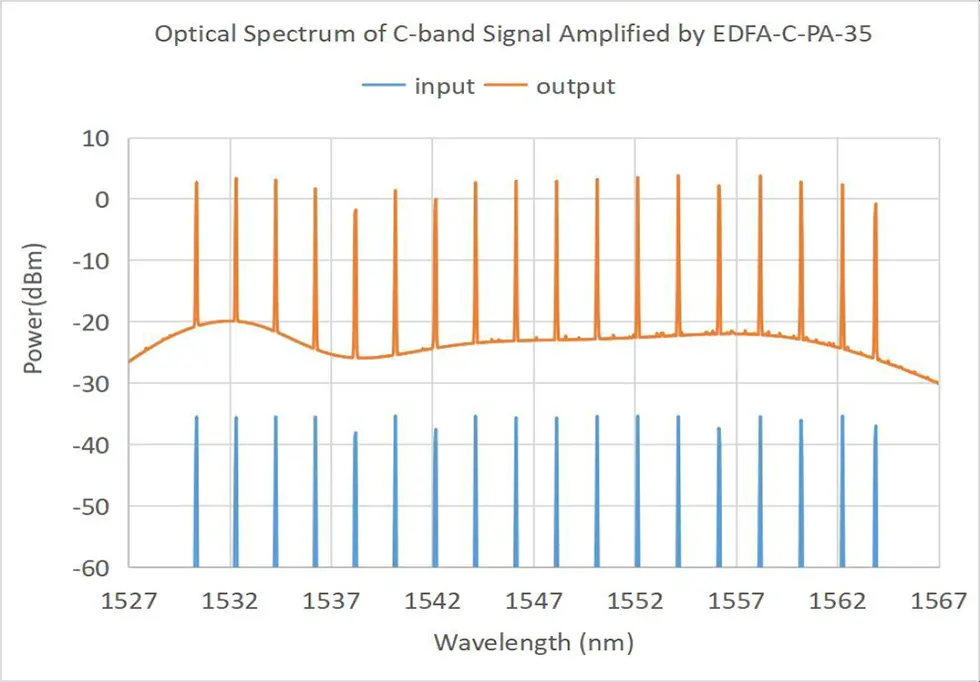

● Typisk karakteristisk kurve

Bestillingsinformasjon

f.eks: EDFA-PA-C-35-SM-M

(Bestillingsinformasjon: C-bånd Erbium-dopet fiber Forforsterker,35dBmliten signalforsterkning, med SMF-28efiber,modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 arbeidsdager for produksjon. (Hvis det er noen på lager, vil det gå raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Trinn

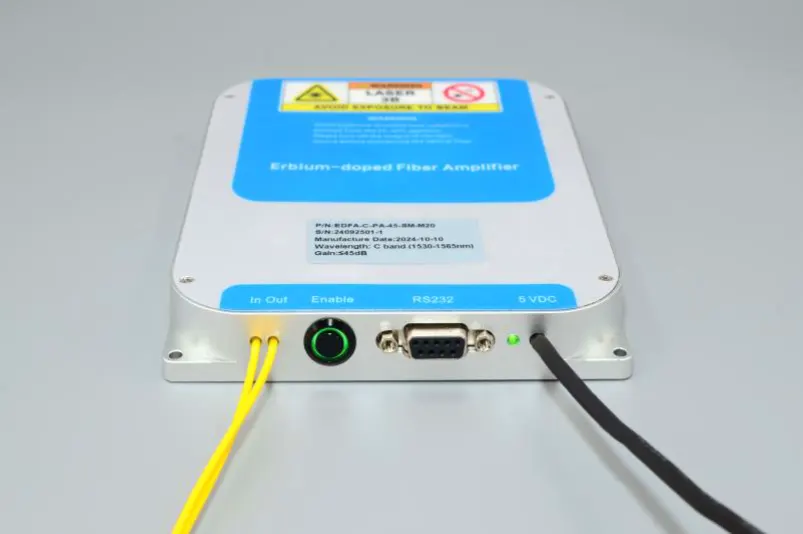

Trinn 1. Utseende: Forsiden av EDFA er sekvensielt utstyrt med input og output optiske fibre, en optisk forsterkning utgang aktiveringsbryter, en vertsdatamaskin kommunikasjon grensesnitt (standard RS232 DB9), en strømindikatorlampe og en strømledning (standard DC 5V).

Trinn 2. Strømforsyning: Strømmen port er standard DC5,5×2,1mm strøm grensesnitt, og en matchende DC5V DC strømadapter vil bli levert når produktet forlater fabrikken. Tilkoblingsmetoden mellom strømadapteren og EDFA-modulen er vist i figuren nedenfor. Sørg for å bruke original matchende strømadapter. Bruk av en upassende strømadapter vil forårsake at EDFA ikke fungerer som den skal eller skade EDFA. En U-formet kontakt strømforsyning linje kan også leveres for brukere å koble til en bytte strømforsyning, men det bør foreslås på forhånd under anskaffelse.

Trinn 3. Koble til fiberkoblinger: Åpne støvhetten til den optiske fiberkontakten, kontroller fiberendeflaten, og bekreft at det ikke er forurensning og skade før du kobler til annen optisk fiberenheter eller testutstyr. For utgangsfiberen til høyeffekts EDFA modell, anbefales det å bruke fusjonsskjøtemetoden for tilkobling.

Setp4.Heat Dissipation:This erbium-dopet fiberforsterkermodul genererer en viss mengde varme. Den undersiden av forsterkeren (siden uten tekst) skal være tett kontakt med kjøleribben, varmeavledningsfinnen eller metalloverflaten ved bunnen av brukerens chassis. Det anbefales å oppnå passende luftkjøling en god varmeavledningseffekt. Det anbefalte optimale arbeidsmiljøet temperaturen er -5 ~ +35 ℃. Når omgivelsestemperaturen overstiger 50 ℃ forsterkeren i standby-tilstand vil ikke starte. Når omgivelsestemperaturen overstiger 55 ℃, den forsterkeren i arbeidstilstand vil automatisk stoppe laserutgangen og gå inn standby-tilstand for selvbeskyttelse. Når omgivelsestemperaturen synker til 50 ℃, vil forsterkeren automatisk gjenoppta utgangen.

Trinn 5. Input Optical Power: Denne erbium-dopete fiberforsterkeren har ingen terskelkrav for den optiske inngangssignaleffekten. Når den gjennomsnittlige kraften til inngangen optisk signalet reduseres til nesten null effekt, vil forsterkeren fortsatt opprettholde arbeidstilstand, og utgangsporten vil ha spontan utslippsutgang. For å oppnå en mer ideell forsterkningseffekt og signal-til-støy-forhold, det anbefales å kontrollere den optiske inngangseffekten innenfor effektområdet beskrevet i testarket eller produktspesifikasjonen.

Trinn 6. Vertsdatamaskinkontroll: Denne forsterkeren er et modulært produkt og må kombineres med dedikert vertsdataprogramvare for å justere og overvåke arbeidstilstand og driftsparametere til EDFA. Brukerens datamaskin trenger for å installere USB-232 seriell portdriverprogrammet og EDFA vertsdatamaskin kontrollprogramvare levert av vårt selskap. Driveren for USB-232 seriell port programmet må være installert, ellers kan ikke vertsdatamaskinens programvare kobles til og kommunisere med EDFA-modulen normalt. Det skal bemerkes at USB-232 seriell port driverprogram bør være i samsvar med den faktiske USB-232 seriell portkabel brukt. Programvareversjonsnummeret til EDFA-vertsdatamaskinen programvaren skal samsvare med programvareversjonsnummeret som er registrert på produkttestark.

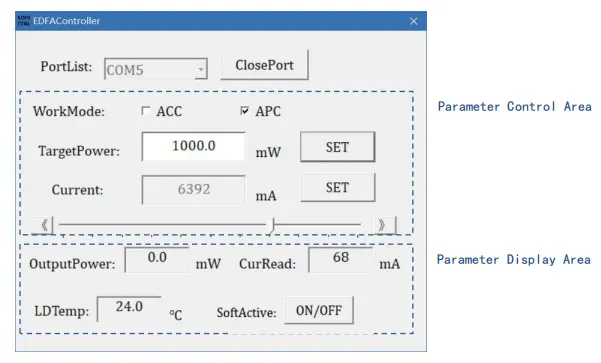

Trinn 7. Vertsdatamaskinprogramvaregrensesnitt: Informasjonen som kan vises av vertsdatamaskinprogramvaren inkluderer forsterkerens arbeidsmodus, målverdi for utgangseffekt, pumpelaser gjeldende målverdi og temperaturovervåkingsstatus.

Trinn 8. Spesifikk drift: Etter oppstart vertsdatamaskinens programvare, velg først riktig serieportnummer i seriell portsekvens PortList, klikk på OpenPort-knappen for å åpne seriellen port. På dette tidspunktet vil Current Read og LDTemp-vinduene vise arbeidsstrøm og pumpetemperatur for modulen. Skriv inn måloptikken strømverdi i TargetPower-vinduet og klikk på SET-knappen. Når knappen bryteren på EDFA-modulen og SoftActive-knappbryteren på programvaren er begge er slått på, innstillingen trer i kraft og EDFA har optisk strømutgang.

Trinn 9. Kontrollmodus: Standardmodellen av denne fiberforsterkeren støtter to arbeidsmoduser, automatisk strømkontroll modus (ACC-modus) og automatisk strømkontrollmodus (APC-modus). Du kan bytte mellom disse to arbeidsmodusene gjennom alternativet WorkMode. Når du bytter, Vær oppmerksom på å slå av aktivknappen først. (* Noen forsterker modeller støtter kun ACC-modus, for eksempel EDFA-C-PA). I ACC-modus går du inn i pumpen gjeldende verdi i Current-vinduet og klikk på SET-knappen, eller dra direkte venstre og høyre skyveknapp for å stille inn pumpens strømverdi. I APC-modus, skriv inn målverdien for optisk effekt i TargetPower-vinduet og klikk på SET knappen.

Trinn 10. Utgangsaktivering: Når Aktiver knappbryter foran på modulen og SoftActive-knappen slå på programvaren er begge slått på, innstillingen trer i kraft og forsterkeren har laserutgang, og LASER-indikatorlampen er på. PÅ/AV knappen vil vises i rødt. OutputPower i parameterovervåkingen området viser gjeldende faktisk utgangs optisk effekt, CurRead viser strømmen pumpestrøm, og LDTemp viser den interne temperaturen.

Trinn 11. Avslutning: Slå først av PÅ/AV-knappbryter på siden av forsterkeren og SoftActive-knappen slå på programvaren, klikk ClosePort for å lukke serieporten, og deretter lukke programvaren.

Trinn 12. Parameterminne: Modusen og parametere satt av kontrollprogramvaren vil automatisk lagres inne i EDFA-modul og har funksjonen som strømav-minne. Hvis det ikke er behov for det endre EDFA-parametrene, er det ikke nødvendig å koble til vertsdatamaskinen når du bruker den igjen.

Driftsnotater og Vedlikehold

● Hvis utgangsfiberen må kobles til en annen fiber, er det det anbefales å bruke en fusjonskjøtemaskin.

● Ved oppstart må du først bekrefte at strømbryteren og nøkkelbryteren er slått av, og koble deretter til strømforsyningen. Når du slår av, først slå av nøkkelbryteren, og koble deretter fra strømforsyningen etter utgangen indikatorlampen slukker. Ikke slå av strømforsyningen direkte når EDFA fungerer.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene må være dekket med støvhetter.

● Det anbefales ikke å sette inn og koble ut utgangen ofte fiberkoblinger for å unngå støvforurensning, noe som kan føre til økt innsettingstap eller brenning av fiberkontaktens endeflate.

● Hold utstyret tørt og oppbevar det på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
