C-bånd Erbium-dopet Fiber Booster Amplifier

Innholdsfortegnelse

1. Introduksjon av C-bånd Erbium-dopet Fiber Booster Amplifier

2. Tekniske spesifikasjoner

3. Produktfunksjoner

4. Typiske bruksområder

5. Produktdetaljer

6. Bestillingsinformasjon

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Driftstrinn

11. Bruksmerknader og Vedlikehold

12. Kvalitetssikring og Ettersalgsservice

Produktintroduksjon

C-band Erbium-dopet Fiber Booster Amplifiers er designet for applikasjoner innen optisk kommunikasjon, fiberoptisk sensing, CATV, og laboratorieforskning. De har et bredt bølgelengdeområde, høy effekt og lavt støynivå, med både ACC og APC driftsmodus. En seriell kommunikasjonsport og strømkabel følger med for plug-and-play-drift. Kommandoer er tilgjengelig for enkel integrering i kundesystemer. Flere utgangseffekter innstillinger fra 15 til 26 dBm er tilgjengelige, med enkeltmodus og polarisasjonsvedlikeholdende fiberalternativer. Ett års garanti er inkludert. Når ved å bruke disse modulene, sørg for at fiberendeflaten er ren, vær oppmerksom på laser inndatabegrensninger, og ta nødvendige lasersikkerhetstiltak.

Produkt Spesifikasjoner

Produktfunksjoner

● Bredt bølgelengdeområde;

● Høy utgangseffekt;

● Lav støy;

● DB9 Kvinne(RS232) kommunikasjon for enkel integrering.

1. Produktapplikasjoner-C-bånd Erbium-dopet Fiber Booster Amplifier

● Optisk fiber kommunikasjon;

● Optisk fiber sensor;

● Fiber laser.

Produkt Detaljer

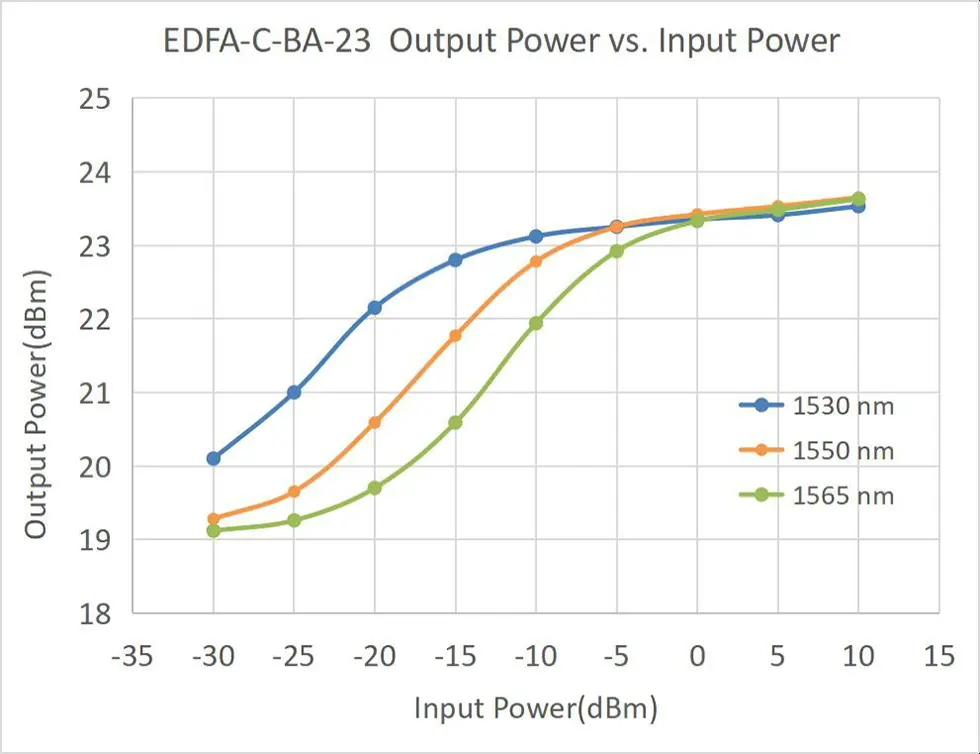

● Typisk karakteristisk kurve

● Standard tilbehør

Bestilling informasjon

f.eks: EDFA-C-BA-23-SM-M

(Bestillingsinformasjon: C-band Erbium-dopet Fiber Booster Amplifier,23dBmoutput power, med SMF-28efiber, modulpakke).

For andre tilpassede krav, vennligst kontakt: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.

(2) DAP:

Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.

● Betalingsbetingelser

PayPal og T/T er tilgjengelig.

Ledetid

Det tar rundt 10-15 arbeidsdager for produksjon. (Hvis det er noen på lager, vil det gå raskere sendt.)

Den internasjonale logistikken kan ta 3-5 virkedager.

Drift Trinn

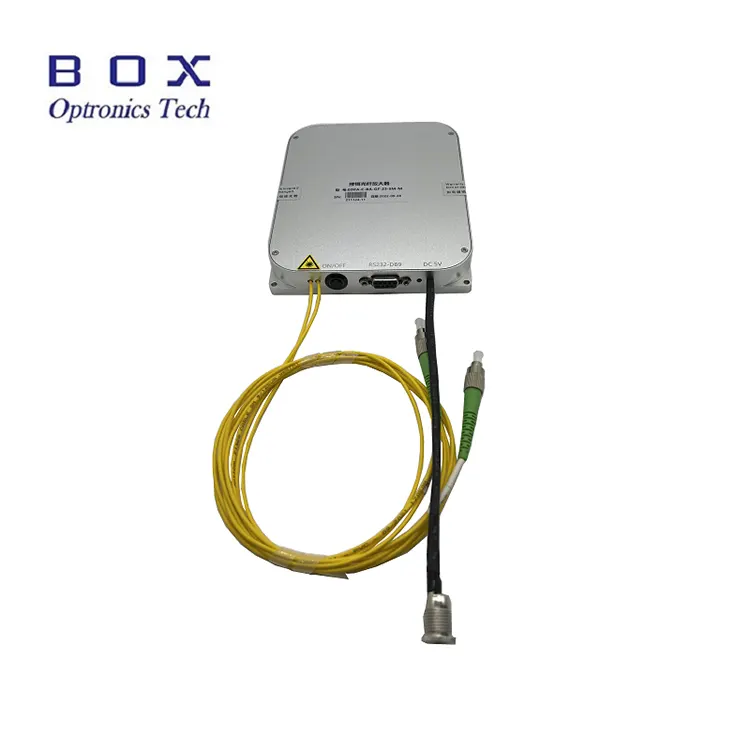

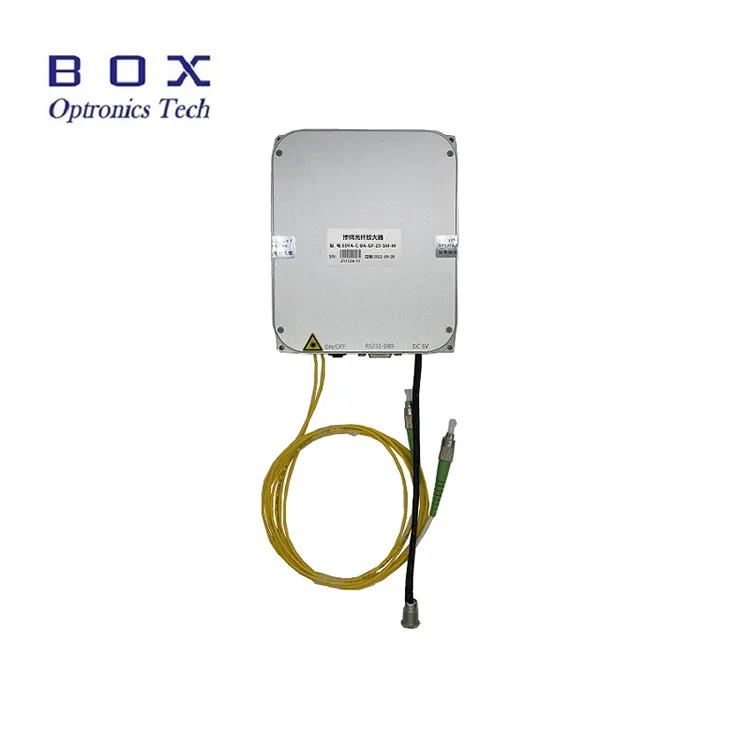

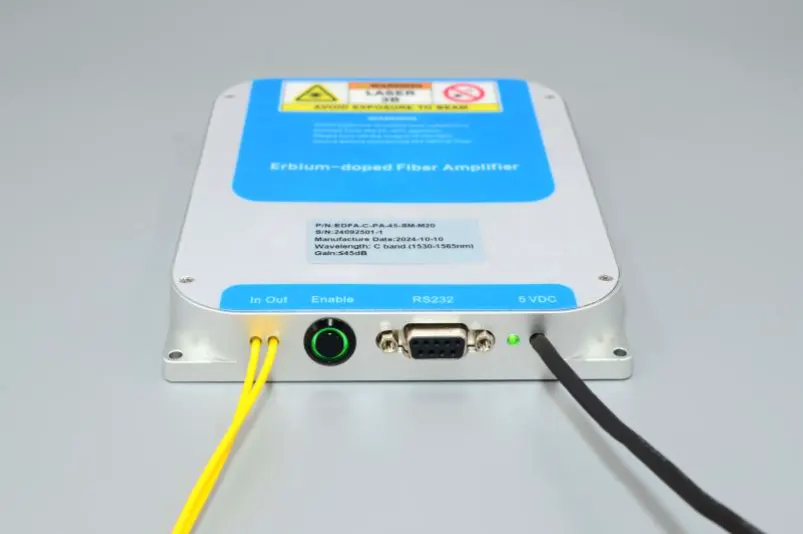

Trinn 1. Utseende: Forsiden av EDFA er sekvensielt utstyrt med input og output optiske fibre, en optisk forsterkning utgang aktiveringsbryter, en vertsdatamaskin kommunikasjon grensesnitt (standard RS232 DB9), en strømindikatorlampe og en strømledning (standard DC 5V).

Trinn 2. Strømforsyning: Strømmen port er standard DC5,5×2,1mm strøm grensesnitt, og en matchende DC5V DC strømadapter vil bli levert når produktet forlater fabrikken. Tilkoblingsmetoden mellom strømadapteren og EDFA-modulen er vist i figuren nedenfor. Sørg for å bruke original matchende strømadapter. Bruk av en upassende strømadapter vil forårsake at EDFA ikke fungerer som den skal eller skade EDFA. En U-formet kontakt strømforsyning linje kan også leveres for brukere å koble til en bytte strømforsyning, men det bør foreslås på forhånd ved anskaffelse.

Trinn 3. Koble til fiberkoblinger: Åpne støvhetten til den optiske fiberkontakten, kontroller fiberendeflaten, og bekreft at det ikke er forurensning og skade før du kobler til annen optisk fiberenheter eller testutstyr. For utgangsfiberen til høyeffekts EDFA modell, anbefales det å bruke fusjonsskjøtemetoden for tilkobling.

Setp4.Heat Dissipation:This erbium-dopet fiberforsterkermodul genererer en viss mengde varme. Den undersiden av forsterkeren (siden uten tekst) skal være tett kontakt med kjøleribben, varmeavledningsfinnen eller metalloverflaten ved bunnen av brukerens chassis. Det anbefales å oppnå passende luftkjøling en god varmeavledningseffekt. Det anbefalte optimale arbeidsmiljøet temperaturen er -5 ~ +35 ℃. Når omgivelsestemperaturen overstiger 50 ℃ forsterkeren i standby-tilstand vil ikke starte. Når omgivelsestemperaturen overstiger 55 ℃, den forsterkeren i arbeidstilstand vil automatisk stoppe laserutgangen og gå inn standby-tilstand for selvbeskyttelse. Når omgivelsestemperaturen synker til 50 ℃, vil forsterkeren automatisk gjenoppta utgangen.

Trinn 5. Input Optical Power: Denne erbium-dopete fiberforsterkeren har ingen terskel kravet til den optiske signaleffekten. Når den gjennomsnittlige kraften til det optiske inngangssignalet reduseres til nesten null effekt, vil forsterkeren fortsatt opprettholde arbeidstilstanden, og utgangsporten vil ha spontan emisjon utgang. Men for å oppnå en mer ideell forsterkningseffekt og signal-til-støy forhold, anbefales det å kontrollere den optiske inngangseffekten innenfor kraften område beskrevet i testarket eller produktspesifikasjonen.

Trinn 6. Vertsdatamaskinkontroll: Denne forsterkeren er et modulært produkt og må kombineres med dedikert vertsdataprogramvare for å justere og overvåke arbeidstilstand og driftsparametere til EDFA. Brukerens datamaskin trenger for å installere USB-232 seriell portdriverprogrammet og EDFA vertsdatamaskin kontrollprogramvare levert av vårt selskap. Driveren for USB-232 seriell port programmet må være installert, ellers kan ikke vertsdatamaskinens programvare kobles til og kommunisere med EDFA-modulen normalt. Det skal bemerkes at USB-232 seriell port driverprogram bør være i samsvar med den faktiske USB-232 seriell portkabel brukt. Programvareversjonsnummeret til EDFA-vertsdatamaskinen programvaren skal samsvare med programvareversjonsnummeret som er registrert på produkttestark.

Trinn 7. Vertsdatamaskinprogramvaregrensesnitt: Informasjonen som kan vises av vertsdatamaskinprogramvaren inkluderer forsterkerens arbeidsmodus, målverdi for utgangseffekt, pumpelaser gjeldende målverdi og temperaturovervåkingsstatus.

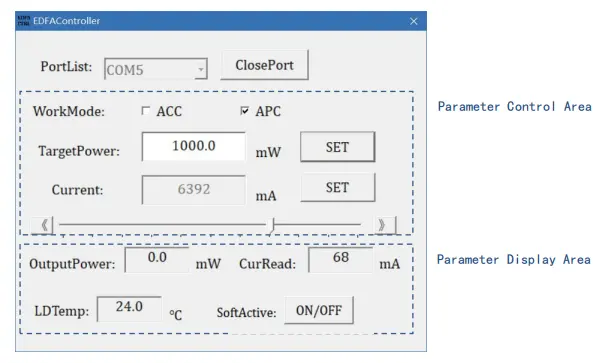

Trinn 8. Spesifikk operasjon: Etter ved å starte vertsdatamaskinens programvare, velg først riktig serieport nummer i serieportsekvensen PortList, klikk på OpenPort-knappen for å åpne den serielle porten. På dette tidspunktet vises vinduene Current Read og LDTemp arbeidsstrømmen og pumpetemperaturen til modulen. Skriv inn målet optisk strømverdi i TargetPower-vinduet og klikk på SET-knappen. Når knappebryteren på EDFA-modulen og SoftActive-knappbryteren på programvare er både slått på, innstillingen trer i kraft og EDFA har optisk utgangseffekt.

Trinn 9. Kontrollmodus: Standardmodellen av denne fiberforsterkeren støtter to arbeidsmoduser, automatisk strømkontroll modus (ACC-modus) og automatisk strømkontrollmodus (APC-modus). Du kan bytte mellom disse to arbeidsmodusene gjennom alternativet WorkMode. Når du bytter, Vær oppmerksom på å slå av aktivknappen først. (* Noen forsterker modeller støtter kun ACC-modus, for eksempel EDFA-C-PA). I ACC-modus går du inn i pumpen gjeldende verdi i Current-vinduet og klikk på SET-knappen, eller dra direkte venstre og høyre skyveknapp for å stille inn pumpens strømverdi. I APC-modus, skriv inn målverdien for optisk effekt i TargetPower-vinduet og klikk på SET knappen.

Trinn 10. Utgangsaktivering: Når Aktiver knappbryter foran på modulen og SoftActive-knappen slå på programvaren er begge slått på, innstillingen trer i kraft og forsterkeren har laserutgang, og LASER-indikatorlampen er på. PÅ/AV knappen vil vises i rødt. OutputPower i parameterovervåkingen området viser gjeldende faktisk utgangs optisk effekt, CurRead viser strømmen pumpestrøm, og LDTemp viser den interne temperaturen.

Trinn 11. Avslutning: Slå først av PÅ/AV-knappbryter på siden av forsterkeren og SoftActive-knappen slå på programvaren, klikk ClosePort for å lukke serieporten, og deretter lukke programvaren.

Trinn 12. Parameterminne: Modusen og parametere satt av kontrollprogramvaren vil automatisk lagres inne i EDFA-modul og har funksjonen som strømav-minne. Hvis det ikke er behov for det endre EDFA-parametrene, er det ikke nødvendig å koble til vertsdatamaskinen når du bruker den igjen.

Driftsnotater og Vedlikehold

● Ved oppstart må du først bekrefte at strømbryteren og nøkkelbryteren er slått av, og koble deretter til strømforsyningen. Når du slår av, først slå av nøkkelbryteren, og koble deretter fra strømforsyningen etter utgangen indikatorlampen slukker. Ikke slå av strømforsyningen direkte når EDFA fungerer.

● Det anbefales ikke å sette inn og koble ut utgangen ofte fiberkoblinger for å unngå støvforurensning, noe som kan føre til økt innsettingstap eller brenning av fiberkontaktens endeflate.

● Rengjør fiberkoblinger med en lofri klut og inspiser med en fiber endeflatedetektor før tilkobling. Koble alltid til/fra fibre uten strøm for å unngå brenning av endeflaten. De fiberoptiske kontaktene må være dekket med støvhetter.

● Hvis utgangsfiberen må kobles til en annen fiber, er det det anbefales å bruke en fusjonskjøtemaskin.

● Ta forholdsregler mot fuktighet, støv og korrosjon; butikk på et tørt sted.

Kvalitetssikring og Ettersalgsservice

● Garantiperiode:

Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.

● Unntak fra gratis garanti:

I løpet av den gratis garantiperioden, gratis reparasjons- eller erstatningstjenester vil bli gitt for feil forårsaket av produktkvalitetsproblemer. Imidlertid Box Optronics forbeholder seg retten til å nekte gratis reparasjonstjenester i det følgende tilfeller innenfor garantiperioden:

(1) Skade forårsaket av naturlige faktorer (f.eks. lynnedslag, støv) eller miljøpåvirkninger.

(2) Feil på grunn av feil betjening av brukeren.

(3) Åpenbar fysisk skade forårsaket av menneskelig feil.

(4) Uautorisert demontering, modifikasjon eller reparasjon.

(5) Endrede eller ufullstendige garantietiketter på huset.

(6) Skade eller tap under transport.
