Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Produktoversikt   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

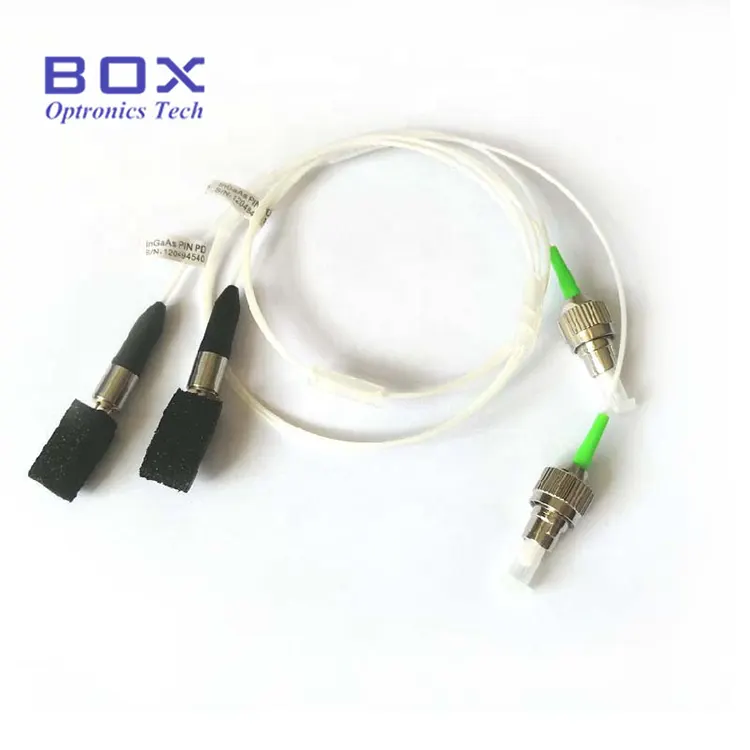

Koaksial Pigtailed InGaAs PIN-fotodiodedetektor er en optisk detektor med et spektralt responsområde på 1100-1650nm. Den gir høy respons ved ofte brukte 1310nm og 1550nm bølgelengder og er designet for fiberoptisk kommunikasjon, CATV, sensing og test- og måleapplikasjoner. BPD-70P10B-FA har et 70um aktivt område og en 1-meters fiberpigtail med en FC/APC-kontakt, og er tilgjengelig fra lager. Andre aktive-område-, pakke-, fiber-, koblings- og pinout-konfigurasjoner er tilpasset for OEM-integrasjon.

Nøkkelfunksjoner   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

· Bredt spektralt responsområde: 1100nm til 1650nm

· Høy responsivitet , lav mørkestrøm og lav koblingskapasitans

· Bred båndbredde: 2,5 GHz

· Rask stige-/falltid: 0,3 ns

· Pigtailed fiberutgang med FC/APC eller annen kontakt (mottaksalternativ også tilgjengelig)

Typiske applikasjoner   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

· Analoge optiske mottakere for CATV og fiberoptisk videooverføring

· Bredbånd RF-over-fiber deteksjonssystemer

· Optisk test- og måleinstrumentering, inkludert OTDR-signaldeteksjon

· Distribuert fiberoptisk sensing, for eksempel distribuert akustisk sensing (DAS)

· Optisk effektovervåking i EDFA-, DWDM- og lasersystemer

· Fotonikklaboratorieforskning og OEM-systemintegrasjon

Produktspesifikasjoner   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Absolutte maksimumsvurderinger (TC = 25 °C)

Optisk-elektriske egenskaper (TC = 25°C)

Pakke- og PIN-definisjon   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Bestillingsinformasjon   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Modellnomenklatur

BPD - XX X XX X - XX -   ( X   )

Eksempel: BPD-70P10B-FA ( 70 m aktivt område, pigtailed type, 1,0 m fiber, Type B pinout, FC/APC-kontakt)

Merk: Pigtaillengde og fastkortformat kan tilpasses. Produktstruktur, størrelse, optiske parametere og prosessteknologikrav kan utformes i henhold til kundens krav.

Dataark   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Datablad

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom den koaksiale pigtailed-fotodiode-detektoren og TO-can InGaAs-fotodiodene?

A: Hovedforskjellene er pakkedesign og systemintegrasjon. Den koaksiale pigtailed-detektoren integrerer InGaAs PIN-fotodioden i en hermetisk koaksial pakke med en fiber-pigtail, og gir en direkte fiberforbindelse og høyfrekvent ytelse for applikasjoner som CATV-mottakere og optisk testutstyr. TO5/TO46 fotodioder bruker metallbokspakker med optiske vinduer og krever ekstern optisk kobling, noe som gjør dem mer egnet for deteksjon av ledig plass og optisk effektmåling.

Spørsmål: Hva er forskjellen mellom alternativer med pigtailed og beholdere?

A: Den pigtailed-versjonen har en permanent festet fiber for direkte optisk tilkobling, mens kontaktversjonen gir et avtakbart fibergrensesnitt for praktisk tilkobling og utskifting. Valget avhenger hovedsakelig av krav til systemintegrering: pakker med pigtail er egnet for faste OEM-installasjoner, mens beholderpakker er praktiske for test- og laboratorieutstyr.

Spørsmål: Hvordan bør jeg velge det aktive området til InGaAs PIN-fotodioden?

A: Den aktive områdediameteren bør velges basert på den optiske strålestørrelsen, koblingsskjemaet og måldeteksjonsbåndbredden. Mindre aktive områdediametre gir lavere koblingskapasitans og høyere hastighetsrespons, mens brikker med større område gir høyere optisk innsamlingseffektivitet og avslappet innrettingstoleranse. For fiberkoblede systemer kan mellomstore alternativer som 70 um oppnå en god avveining mellom båndbredde og justeringsbreddegrad.

Relaterte produkter

· 1 mm Active Area InGaAs PIN-fotodiode

· 5 mm InGaAs PIN-fotodiode TO5

· Silisiumfotodiode TO46

· C-band Erbium-dopet Fiber Booster Amplifier

Bruksmerknader og håndtering

· Følg riktige ESD-beskyttelsesprosedyrer når du håndterer fotodioden, siden InGaAs PIN-fotodioder er ESD-sensitive enheter.

· Unngå å berøre fiberenden eller den optiske kontakten med bare fingre.

· Ikke overskrid de absolutte maksimale rangeringene som er angitt i dataarket.

· Unngå overdreven bøyning eller mekanisk belastning på fiber-pigtailen.
