1 mm Active Area InGaAs PIN-fotodiode

Produktoversikt - 1mm Active Area InGaAs PIN-fotodiode

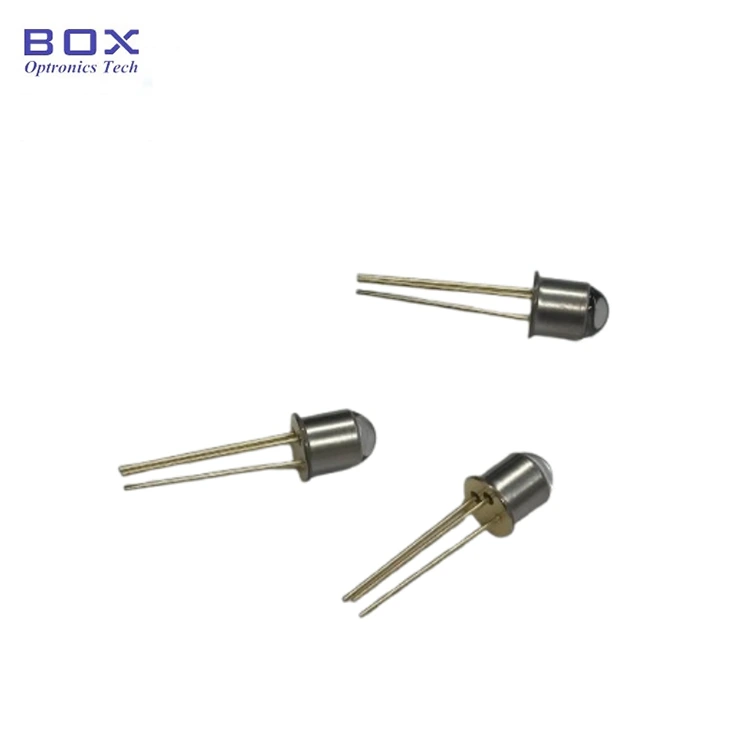

1 mm Active Area InGaAs PIN-fotodiode (modeller: BPD-1STO46B-BL og BPD-1STO46B-FW) fra Box Optronics er en kompakt, høysensitiv InGaAs PIN-fotodetektor designet for nær-infrarød optisk deteksjon i bølgelengdeområdet 900nm til 1650nm. Med et aktivt område på 1 mm i diameter gir den en balansert kombinasjon av lyssamlingsevne, koblingstoleranse og deteksjonsytelse for optisk effektmåling, fiberoptisk instrumentering og optiske overvåkingsapplikasjoner.

To TO46-pakkekonfigurasjoner er tilgjengelige: BPD-1STO46B-BL med et kulelinsevindu for forbedret koblingseffektivitet med fokuserte eller fiberkoblede optiske signaler, og BPD-1STO46B-FW med et flatt vindu for ledig plass optisk deteksjon og applikasjoner som krever et plant optisk grensesnitt. Begge versjonene har hermetisk TO46 metallemballasje for pålitelig langtidsdrift.

Nøkkelfunksjoner-1 mm Active Area InGaAs PIN-fotodiode

· 1 mm diameter på aktivt område

· Bredt spektralt responsområde: 900nm-1650nm

· Høy responsivitet: 0,9A/W typisk ved 1310nm, 0,95A/W ved 1550nm

· Lav mørk strøm og lav koblingskapasitans

· Kompakt TO46 hermetisk metallpakke

· To vindusalternativer: kulelinse (BL) for forbedret koblingseffektivitet, flatt vindu (FW) for registrering av ledig plass

Typiske bruksområder-1 mm aktivt område InGaAs PIN-fotodiode

· Optiske strømmålere og optiske strømovervåkingssystemer

· Fiberoptisk test- og måleutstyr

· EDFA og optisk forsterkereffektovervåking

· NIR-spektroskopi og optiske sensingsystemer

· Optisk deteksjonsapplikasjoner for ledig plass

· Optisk komponentkarakterisering og kalibrering

· Fotonikkinstrumentering og OEM-integrasjon

Produktspesifikasjoner -1mm Active Area InGaAs PIN-fotodiode

Absolutte maksimumsvurderinger (TC = 25 °C)

Elektro-optiske egenskaper (TC = 25°C)

Pakke og Pin Definition -1mm Active Area InGaAs PIN Photodiode

Pakketype: TO46 Hermetic Metal Package

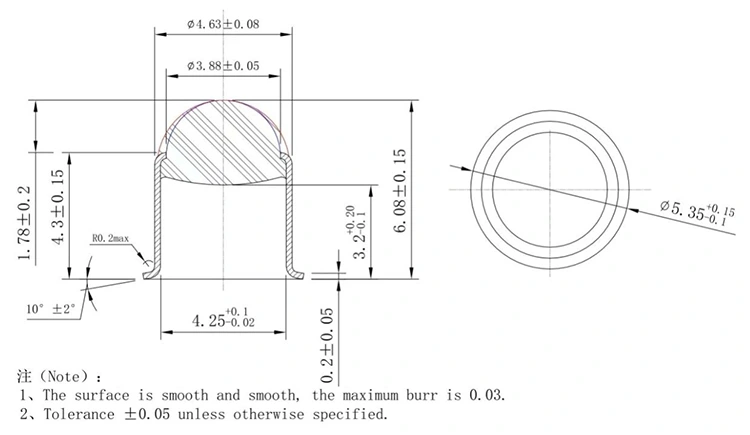

Kule linse:

Flatt vindu:

Bestillingsinformasjon -1mm Active Area InGaAs PIN-fotodiode

Modellnomenklatur

BPD - X X TIL XX - X - X

Eksempel: BPD-1STO46B-FW

Datablad -1mm Active Area InGaAs PIN Fotodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Ofte stilte spørsmål (FAQ)

Spørsmål: Hva er forskjellen mellom versjonene BL (kuleobjektiv) og FW (flatvindu)?

A: BPD-1STO46B-BL har et kulelinsevindu som forbedrer den optiske koblingseffektiviteten ved å fokusere innfallende lys på det 1 mm aktive området. Den er egnet for fiberkoblede optiske signaler, fokuserte stråler og applikasjoner som krever høyere koblingstoleranse, for eksempel optisk effektmåling og fiberoptisk testutstyr.

BPD-1STO46B-FWhar et flatt optisk vindu uten fokusoptikk, og gir et direkte optisk grensesnitt for optisk deteksjon og måleapplikasjoner med ledig plass der det er viktig å opprettholde den opprinnelige stråleprofilen.

Begge versjonene bruker samme InGaAs PIN-fotodiodebrikke og TO46 hermetiske pakke, mens den optiske vinduskonfigurasjonen kan velges i henhold til koblingsmetoden og applikasjonskravene.

Spørsmål: Hvilket bølgelengdeområde kan denne 1 mm InGaAs-fotodioden oppdage?

A: Denne InGaAs PIN-fotodioden gir et bredt nær-infrarødt spektralt responsområde fra 900nm til 1650nm, og dekker ofte brukte optiske bølgelengder inkludert 1310nm og 1550nm kommunikasjonsbånd. Responsiviteten er spesifisert til 1310nm (0,9A/W typisk) og 1550nm (0,95A/W typisk). Den er egnet for optisk effektmåling, laserovervåking, optisk sensing og instrumenteringsapplikasjoner som krever pålitelig NIR-deteksjon.

Spørsmål: Hva er minimum bestillingsmengde (MOQ)?

A: MOQ for 1 mm InGaAs PIN-fotodiode TO46 er 1 stk. Vi støtter fleksible bestillingsmengder, fra enkeltenheter for FoU og prototyping til større volumer for instrumentproduksjon og OEM-programmer.

Spørsmål: Kan jeg få en fiber-pigtailed versjon av denne 1 mm Active Area InGaAs PIN-fotodioden?

A: Ja. Box Optronics tilbyr også InGaAs-fotodiodemoduler med pigtail-fiber med koblingsalternativer for direkte fibertilkobling. Disse modulene integrerer InGaAs-fotodiodebrikken med fiberkobling i en kompakt pakke, egnet for OEM-integrasjon i optiske instrumenter og fiberoptiske systemer.
