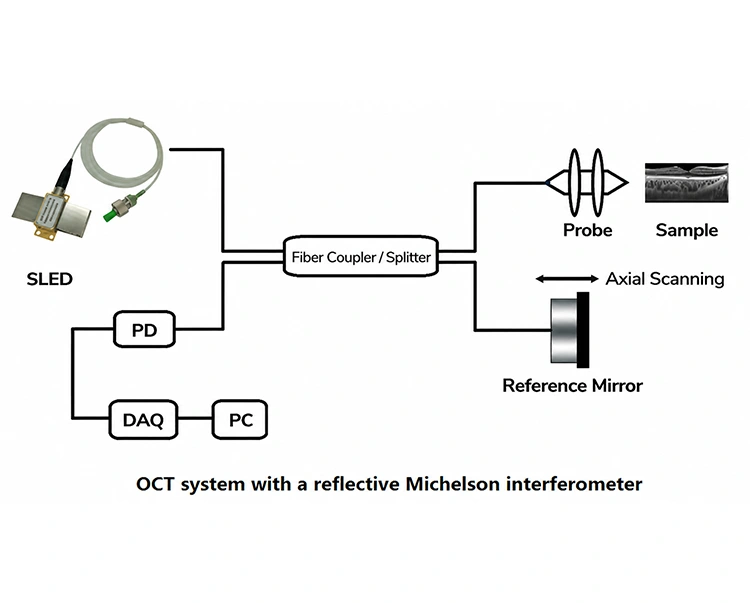

(1) Lys som sendes ut av en bredbåndskilde med lav koherens (for eksempel en SLED) deles i to stråler av en stråledeler (eller fiberkobling), og går inn i henholdsvis referansearmen og prøvearmen.
(2) Lyset i referansearmen reflekteres tilbake av et speil.
(3) Etter at lyset i prøvearmen lyser opp vevet eller materialet som undersøkes, returnerer tilbakespredt lys fra forskjellige dybder.
(4) De to strålene kombineres på nytt ved stråledeleren; et interferenssignal genereres bare når den optiske veiforskjellen mellom de to armene faller innenfor koherenslengden til lyskilden. Denne korte koherenslengden sikrer systemets høye aksiale oppløsning.
(5) Ved å skanne posisjonen til referansespeilet eller bruke frekvenssveiping for å innhente interferenssignaler, kan systemet rekonstruere todimensjonale eller tredimensjonale tomografiske bilder av prøven lag for lag.
|
Komponent |
Funksjonsbeskrivelse |
|
SLED lyskilde |
Gir bredbånds lys med lav koherens, og fungerer som kjernelyskilden for OCT-systemet for å oppnå høy aksial oppløsning; opererer vanligvis i det nær-infrarøde båndet på 800–1550 nm. |
|
Fiberkobling / splitter |
Splitter lyskilden i en prøvearm og en referansearm, og kombinerer ekkosignalene fra begge armer inn i detektoren. |
|
Probe |
Fokuserer lysstrålen på overflaten eller det indre av prøven, og samler opp tilbakereflekterte / tilbakespredte optiske signaler fra forskjellige dybder. |
|
Referansespeil |
Gir en stabil optisk referansebane. Den endrer den optiske banelengden til referansearmen gjennom presis aksial skanning, realiserer interferenssignaltilpasning med reflektert lys fra forskjellige prøvedybder, og fullfører dybdeoppløst skanning. |
|
PD |
Oppdager optiske interferenssignaler fra prøvearmen og referansearmen. |
|
Datainnsamlingssystem (DAQ) |
Konverterer fotoelektriske signaler til digitale signaler for sanntidsbehandling og lagring av datamaskinen. |
|
PC |
Behandler de innhentede interferenssignalene via algoritmer som Fast Fourier Transform (FFT), og rekonstruerer høyoppløselige 2D- eller 3D-tomografiske bilder av prøven. |

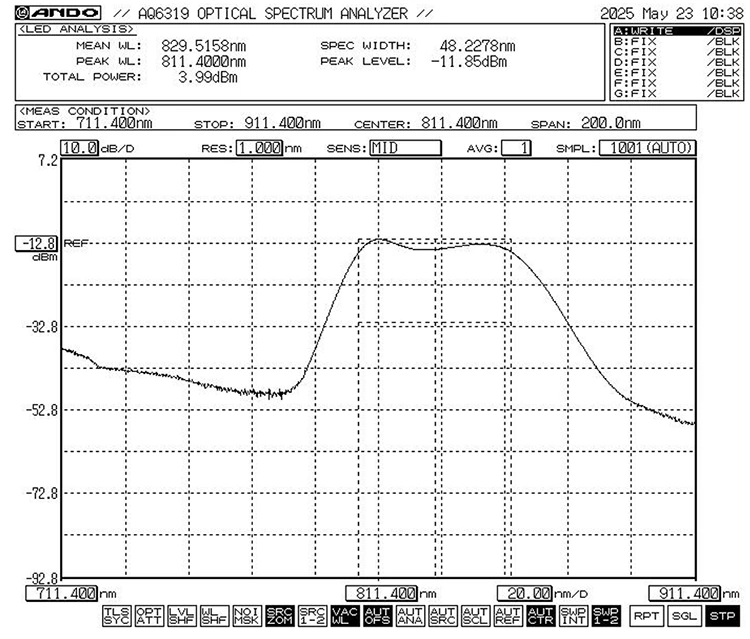

840nm 20mW SLED bredbåndslyskilde
Q1: Hvilken bølgelengde (i nm) av SLD bredbåndslyskilde brukes vanligvis i OCT?
A1: Biomedisinsk bildebehandling → 800–1060nm;

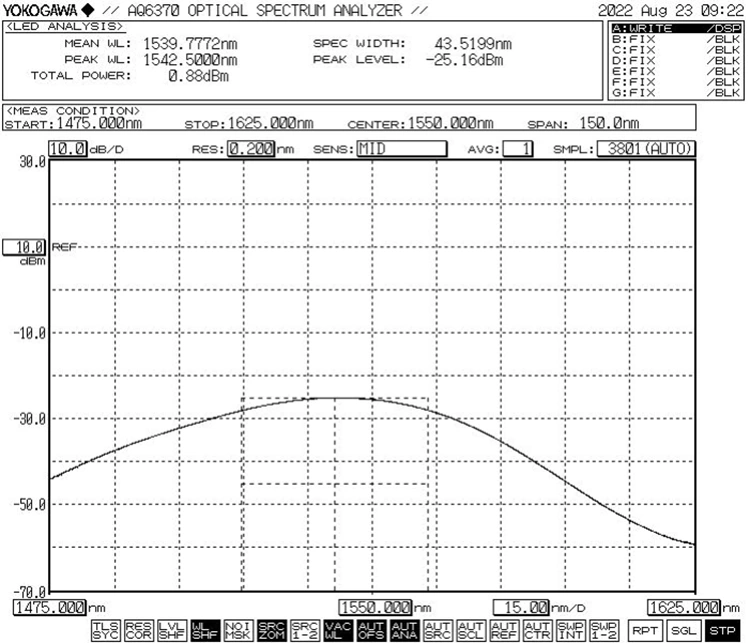

Industriell inspeksjon/fiberoptikkapplikasjoner → 1300–1550nm.
Spørsmål 2: Krever en SLED bredbåndslyskilde en isolator?
A2: For industrielle applikasjoner er det nødvendig å uavhengig vurdere størrelsen på den reflekterte optiske kraften; hvis det er berettiget, kan det være nødvendig med flere isolatorer.
Q3: Har SLD-lyskildene du leverer en innebygd driverkrets?
A3: Ja, vi tilbyr modulære løsninger som integrerer laserbrikken, driverkretsen og (valgfritt) en fiberkobling. Dette gir mulighet for direkte bruk eller ytterligere systemintegrasjon uten at kunden trenger å koble til en ekstern driver.
-
