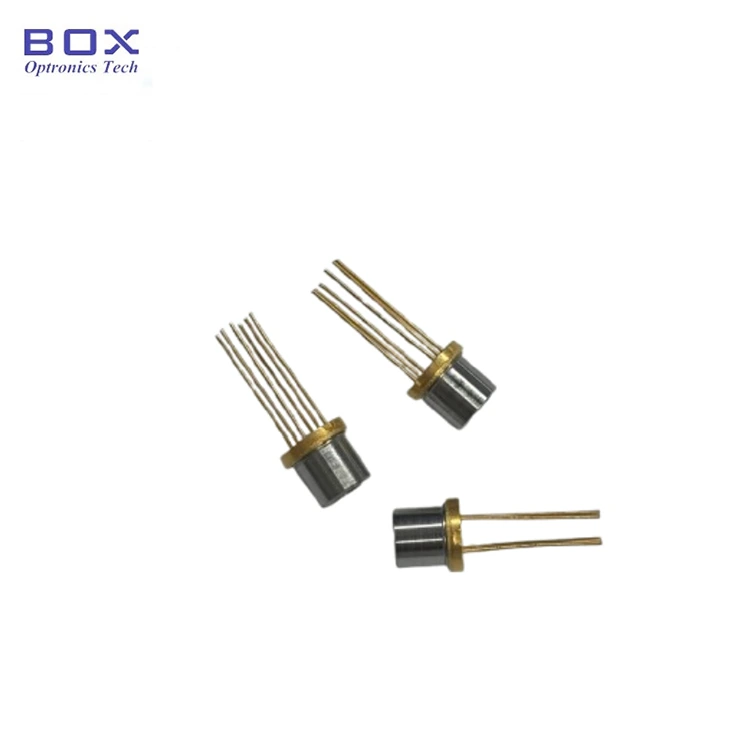

1392nm DFB Laser Diode TO-CAN

Produktoversikt -1392nm DFB Laser Diode TO-CAN

1392nm DFB Laser Diode TO-CAN (modell: BLD-D1392.5TO60-AL) fra Box Optronics har en 1392,5nm senterbølgelengde (1391,5–1393,5nm) og 5mW optisk utgang gjennom en asfærisk linse med en 7. Denne 1392nm DFB-laserdioden er designet for optisk kobling med ledig plass, og er egnet for gasscellekobling, gassanalyse og integrering av optisk sensorsystem.

Den integrerte TEC og termistoren støtter temperaturkontroll for bølgelengdestabilisering. En hermetisk TO60 metallpakke med en 6-pinners konfigurasjon gir en kompakt og robust formfaktor for gassanalysatorer og industrielle optiske sensorinstrumenter.

Nøkkelfunksjoner -1392nm DFB Laser Diode TO-CAN

· Senterbølgelengde: 1392,5 nm (område 1391,5–1393,5 nm), +/- 1 nm høy bølgelengdenøyaktighet

· Høy optisk utgangseffekt: minimum 5mW

· Lavterskelstrøm

· Integrert termoelektrisk kjøler (TEC), termistor

· Kompakt TO60 hermetisk pakke med asfærisk linseutgang

Typiske bruksområder-1392nm DFB Laser Diode TO-CAN

· Vanndampdeteksjon (H₂O) ved hjelp av TDLAS

· Gasscellespektroskopi i fritt rom

· 1392nm DFB-laserkilder for gassanalysatorer

· Fuktovervåking av industriell prosess

· Optiske gasssensorer og spektroskopiinstrumenter

· Fotonikkforskning og OEM-gassanalysesystemer

Produktspesifikasjoner -1392nm DFB Laser Diode TO-CAN

Absolutte maksimale rangeringer

Elektro-optiske egenskaper (T = 25°C)

TEC-egenskaper

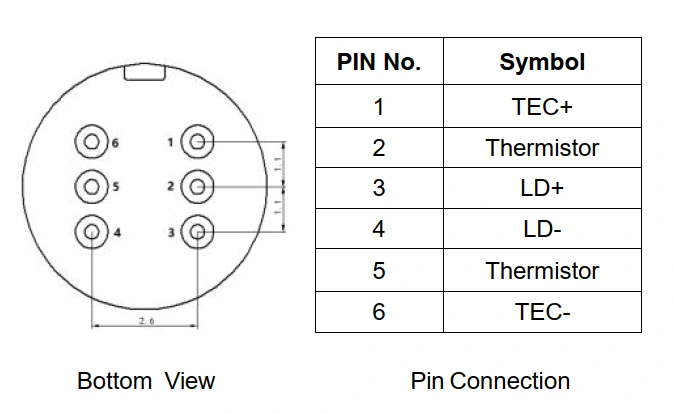

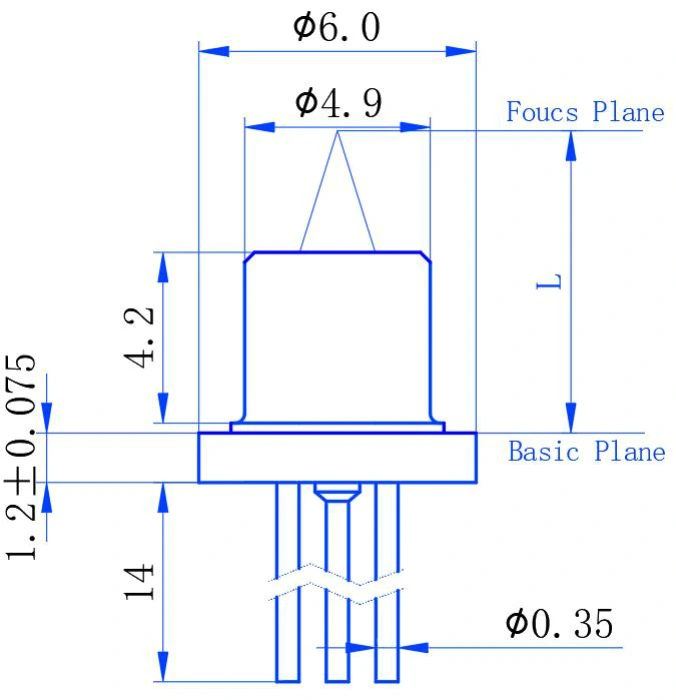

Pakke- og PIN-definisjon

Bestillingsinformasjon -1392nm DFB Laser Diode TO-CAN

Modellnomenklatur

BLD - D XXXX TIL XX - X

Eksempel: BLD-D1392.5TO60-AL

Datablad -1392nm DFB Laser Diode TO-CAN

Datablad

Ofte stilte spørsmål (FAQ)

Spørsmål: Hvilken gass kan detekteres med 1392nm DFB-laseren?

A: Bølgelengden på 1392 nm brukes vanligvis til vanndamp (H₂O) absorpsjonsspektroskopi og kan brukes på TDLAS-basert fukt- og vanndampdeteksjon. Den spesifikke absorpsjonslinjen og driftsforholdene bør evalueres basert på gasskonsentrasjonen, optisk veilengde og systemdesign. Box Optronics tilbyr også DFB-laserdioder med andre bølgelengder for ulike krav til gassføling.

Spørsmål: Hva er forskjellen mellom denne TO60 DFB-laseren og en sommerfuglpakket DFB-laser?

A: Hovedforskjellene er pakkeformat, optisk grensesnitt og kostnad.

TO60-versjonen har en kompakt hermetisk metallbokspakke med integrert TEC, termistor og asfærisk linse for optisk kobling med ledig plass.

Butterfly DFB-lasere er vanligvis tilgjengelige med fiber-pigtailed-utgang og kan integrere tilleggsfunksjoner som en optisk isolator og monitorfotodiode, avhengig av konfigurasjonen.

Med sin enklere pakke og ledige optiske utgang gir TO60-versjonen et mer kostnadseffektivt alternativ for gassregistrering og andre applikasjoner der fiberkobling og ekstra integrerte funksjoner ikke er nødvendig. Valget avhenger av den nødvendige optiske koblingsmetoden, pakkestørrelsen og systemarkitekturen.

Spørsmål: Hvordan forbedrer den integrerte TEC-ytelsen for gassdeteksjon?

A: Den integrerte TEC- og 10kΩ-termistoren gir temperaturkontroll for DFB-laseren, og bidrar til å opprettholde stabile driftsforhold og redusere bølgelengdedrift forårsaket av temperaturvariasjoner. Temperaturkontroll er viktig i TDLAS-systemer fordi laserbølgelengden må forbli på linje med målabsorpsjonsfunksjonen. TEC-spesifikasjonene bør vurderes sammen med laserens driftstemperaturområde og kravene til det komplette gasssensorsystemet.

Relaterte produkter

· 1392nm 10mW DFB Butterfly Laser Diode

· 760nm 10mW DFB Butterfly Laser Diode

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB Laser Diode for CO2 Sensing

· 1 mm Active Area InGaAs PIN-fotodiode

Bruksmerknader og håndtering

· Laserdioder er enheter som er følsomme for elektrostatisk utladning (ESD). Riktige ESD-beskyttelsesprosedyrer bør alltid følges under håndtering.

· Modulene bør håndteres på samme måte som vanlige halvlederenheter for å forhindre elektrostatisk skade. For sikker oppbevaring og bæring bør modulene pakkes med ESD-sikkert materiale.

· For å sette sammen modulene på en PCB, bør arbeidsbenken, loddebolten og menneskekroppen jordes.

· Oppbevar ubrukte enheter ved anbefalt lagringstemperatur (-40°C til +85°C) i ESD-sikker emballasje.

· Ikke overskrid de absolutte maksverdiene som er spesifisert i dataarket, inkludert 100mA maksimal foroverstrøm og 2V maksimal fremoverspenning.

· Bruk alltid en laserdiodedriver med strømbegrensning og overspenningsbeskyttelse.

· Aktiver TEC-temperaturstabilisering før du bruker laserdrivstrøm for optimal ytelse og bølgelengdestabilitet.

· Unngå å berøre den asfæriske linseoverflaten med bare fingre for å forhindre kontaminering. Hvis rengjøring er nødvendig, bruk isopropylalkohol (IPA) og en lofri vattpinne.

· Loddetavløpstemperatur: maksimalt 260 °C i 10 sekunder. Unngå overdreven loddetid eller temperatur.
