Ytterbium-dopet fiberforsterker (YDFA) bruker en halvlederpumpelaser for å eksitere ytterbium-dopet forsterkningsfiber, og gir effektiv optisk forsterkning i bølgelengdeområdet 1030–1080nm. Forsterkeren tilbyr valgfri og kontinuerlig justerbar mettet utgangseffekt på 17/20/23/25/26/27/30/33/37/40dBm, med høy forsterkning, lav støy og stabil utgangsytelse.

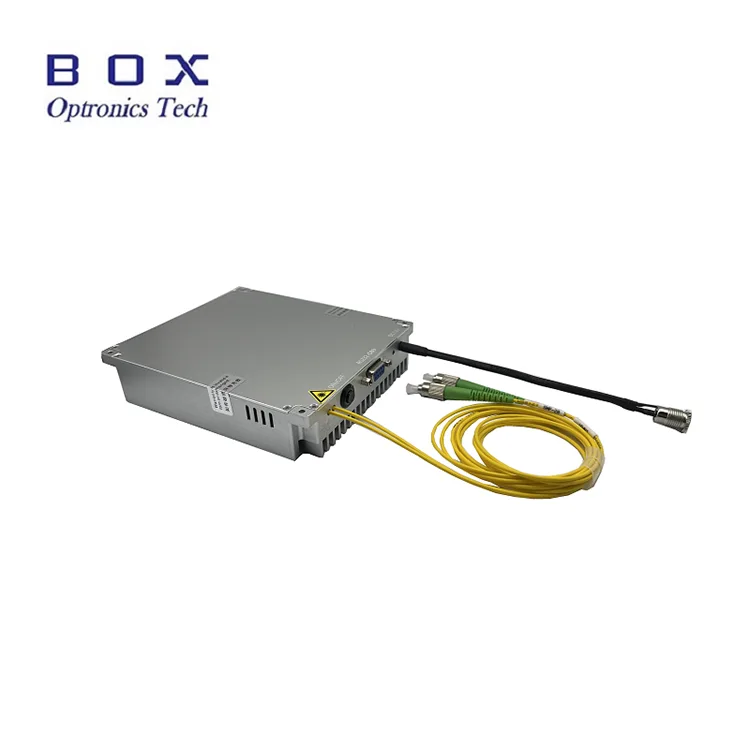

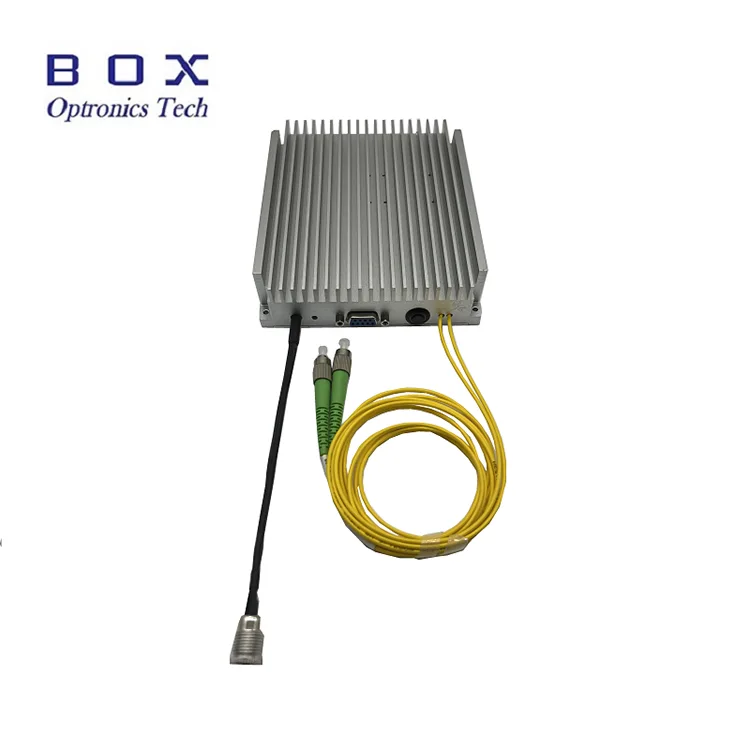

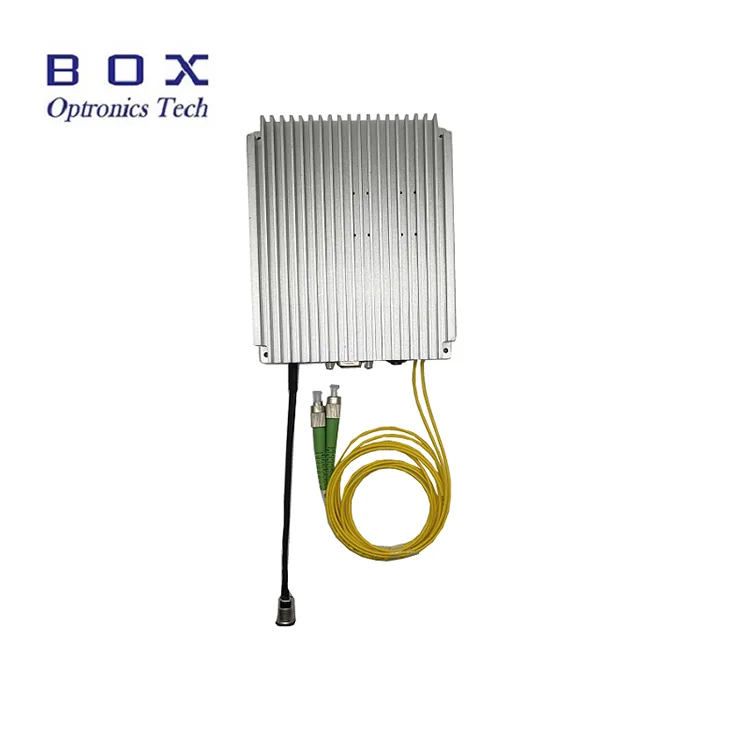

YDFA er tilgjengelig i både benchtop- og kompaktmodulkonfigurasjoner, og støtter frontpanelkontroll, seriell kommunikasjon og PC-programvaredrift, noe som gjør den egnet for applikasjoner som 1064nm laserforsterkning i vitenskapelig forskning, industrielle lasersystemer, fiberlaserapplikasjoner og optiske presisjonsmålesystemer.
|
Parametere |
Enhet |
Verdier |
Notater |
|
Driftsbølgelengde |
nm |
1030~1070, 1040~1080 |
|
|
Inngangseffekt |
dBm |
0~10 |
Tilpassbar |
|
Mettet utgangseffekt |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm inngang |
|
Støyfigur |
dB |
≤5,0 |
|
|
Polarisasjonsavhengig forsterkning |
dB |
<0,3 |
SM fiber |
|
Polarisasjonsutryddelsesforhold |
dB |
>20 |
PM fiber |
|
Input/output isolasjon |
dB |
>35 |
|
|
Fibertype |
- |
Hi1060 eller PM980 |
|
|
Kobling |
- |
FC/APC |
|
|
Driftsmodus |
- |
ACC/APC(1) |
|
|
Dimensjoner |
mm |
260(B)×280(D)×120(H) |
Benkplate (17-26dBm) |
|
260(B)×320(D)×120(H) |
Benkplate (27–33 dBm) |
||
|
376(B)×340(D)×112(H) |
Benkplate (37–40 dBm) |
||
|
125(B)×150(D)×20(H) |
Modul (17~20dBm) |
||
|
139(B)×206(D)×27(H) |
Modul (23~26dBm) |
||
|
139(B)×235(D)×70(H) |
Modul (27~40dBm) |
||
|
Strømforsyning |
V |
AC 110~240V, <30W |
Benketopp |
|
Strømforsyning |
V |
5V DC, <15W |
Modul |
|
Kontrollmodus |
- |
RS232 Seriell kommunikasjon |
Modul |
|
Kommunikasjonsgrensesnitt |
- |
DB9 Kvinne |
Modul |
|
Driftstemperatur |
℃ |
-5~+35 |
|
|
Driftsfuktighetsområde |
% |
0-70 |
|
● Bredt bølgelengdeområde;
● Høy utgangseffekt på opptil 40 dBm;
● Lavt støytall;
● Hi1060 eller PM980 valgfritt.
● Ikke-lineær optikk; l
● Mikrobølgefotonikk;
● Sammenhengende LiDAR-systemer.

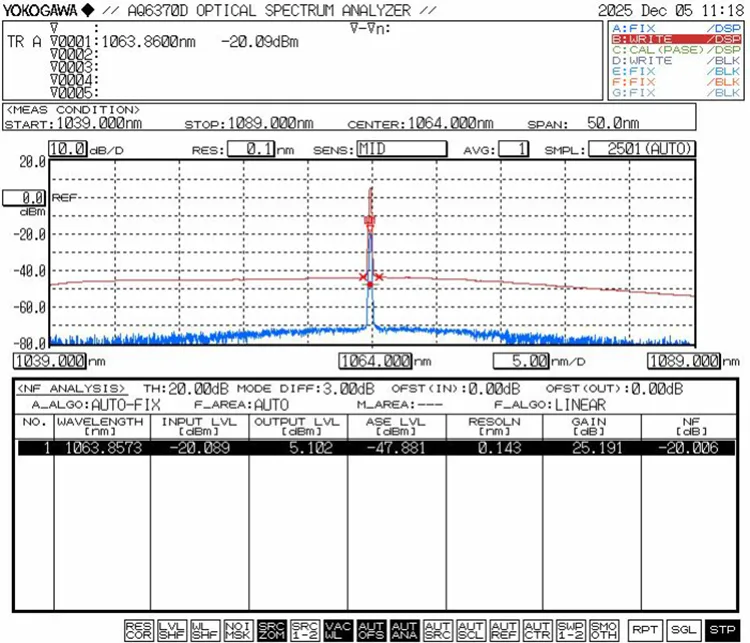

● Optisk spektrum av forsterket 1064nm signal 0dBm inngangseffekt, 3A
● Strømustabilitet@utgangseffekt 27dBm, 0dBm inngang 1064nm, APC-modus

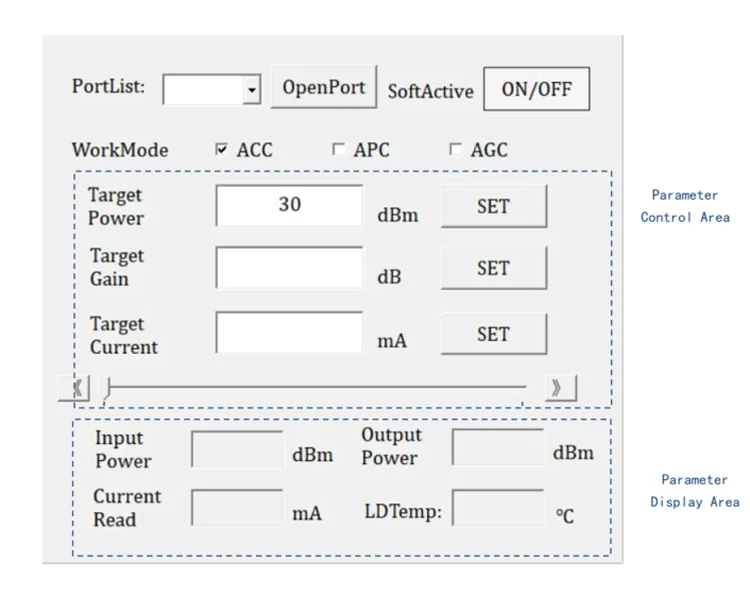

● PC-kontrollprogramvaregrensesnitt

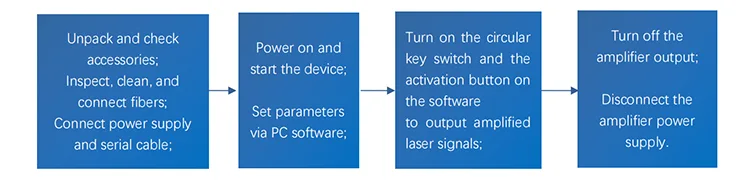

Trinn 1. Utpakking og montering: Kontroller før montering om alt tilbehør er komplett, inkludert strømkabel eller strømadapter, fiberhoppere, bruksanvisning, testrapport, etc.
Koble til strømforsyningen: Benktoppforsterkere kan kobles direkte til vekselstrøm; modulære forsterkere bør kobles til en DC-svitsjingsstrømforsyning eller regulert strømforsyning som oppfyller deres strømforsyningskrav.
Bruk spesialutstyr og verktøy (fiberendeflateinspektør, fiberkoblingsrensesett) for å inspisere og rengjøre fiberkontaktens endeflate. Bare når det er helt rent, bruk fiberhoppere for å koble signallyskilden til forsterkerens inngangsport.
Trinn 2. Slå på strømforsyningen til forsterkeren, velg arbeidsmodus i PC-programvaren, og still inn parametere som utgangseffekt eller pumpestrøm.
Merk: Hver gang forsterkermodulen slås på, er arbeidsmodusen (APC/ACC) og arbeidsstrømmen eller utgangseffekten til forsterkeren parameterinnstillingene fra siste bruk. Hvis justering er nødvendig, kan den endres gjennom PC-programvaren. Forsterkeren er vanligvis satt til minimum arbeidsstrøm og minimum utgangseffekt som standard på fabrikken.
Trinn 3. Trykk på aktiveringsnøkkelbryteren (ACT) på modulen og klikk på den myke aktiveringsbryteren (SOFTACTIVE) på PC-programvaren. På dette tidspunktet begynner lasersignalet å forsterkes og sendes ut. Under eksperimentet kan arbeidsmodus og utgangseffekt justeres i tide etter behov.
Merk: Når forsterkeren er i lysemitterende tilstand (aktiveringsbryteren er på), er det strengt forbudt å koble til, koble fra eller koble til fiberkoblinger. ellers vil endeflaten på fiberjumperen og selve forsterkeren sannsynligvis bli skadet, noe som fører til funksjonsfeil.
Settp4. Etter bruk, slå av aktiveringsnøkkelbryteren (ACT) for å kutte av forsterkerutgangen, slå av strømforsyningen og koble fra fiberforbindelsen.
|
YDFA |
Utgangseffekt |
Fibertype |
Dimensjon |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-dopet fiberforsterker |
17:17dBm 20:20dBm 23: 23dBm ... 40:40dBm |
SM: Hi1060 PM: PM980 |
M: Modul B: Benketopp |
f.eks: YDFA-27-PM-M
(Bestillingsinformasjon: Ytterbium-dopet Fiberforsterker, 27dBm utgangseffekt, med PM980 fiber, modulpakke).
● Vilkår for tilbud
(1) EXW:
Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics å bruke EXW. Vi sender via din konto; vi belaster ikke fraktkostnaden.
(2) DAP:
Hvis du ikke har en konto, må du forhåndsbetale fraktkostnaden for produktene.
(3) Annet
● Betalingsbetingelser
PayPal og T/T er tilgjengelig.
Produksjon: 10-15 virkedager. (Hvis det er noen på lager, vil det bli raskere sendt.)
Internasjonal logistikk: 3-5 virkedager.
● Forsterkeren skal fungere innenfor den nominelle optiske signalbølgelengden og effektområdet. Ikke skriv inn optiske signaler utenfor det spesifiserte området. Se produkttestrapporten for spesifikke parametere.
● Før du starter, sørg for at strømbryteren og nøkkelbryteren er slått av, og koble deretter til strømforsyningen. Når du slår av, må du først slå av nøkkelbryteren og koble fra strømforsyningen etter at utgangsindikatoren slukker. Ikke slå av strømforsyningen direkte når forsterkeren fungerer.
● Hyppig plugging/frakobling av inngangs- og utgangsfiberkontakter anbefales ikke, da det kan forårsake støvforurensning, økt innsettingstap eller brenning av fiberkontaktens endeflate.
● FC/APC-kontakten på hovedutgangsporten er kun for strømtesting; det er strengt forbudt å koble den til andre fiberkontakter. Hvis utgangsfiberen må kobles til andre fibre, anbefales fusjonsspleising med en fiberfusjonsskjøte.
● Hold enheten unna fuktighet, støv og korrosjon. oppbevar den på et tørt sted.
● Garantiperiode:
Gratis reparasjon eller erstatning for ikke-menneskelige defekter innen 1 år fra kjøpet. Betalt vedlikeholdstjenester tilgjengelig etter 1 år.
● Unntak fra gratis garanti:
I løpet av den gratis garantiperioden vil gratis reparasjons- eller erstatningstjenester tilbys for feil forårsaket av problemer med produktkvalitet. Box Optronics forbeholder seg imidlertid retten til å nekte gratis reparasjonstjenester i følgende tilfeller innenfor garantiperioden:
(1) Skader forårsaket av naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.
(2) Feil på grunn av feil betjening av brukeren.
(3) Åpenbar fysisk skade forårsaket av menneskelige feil.
(4) Uautorisert demontering, modifikasjon eller reparasjon.
(5) Endrede eller ufullstendige garantietiketter på huset.
(6) Skade eller tap under transport.
